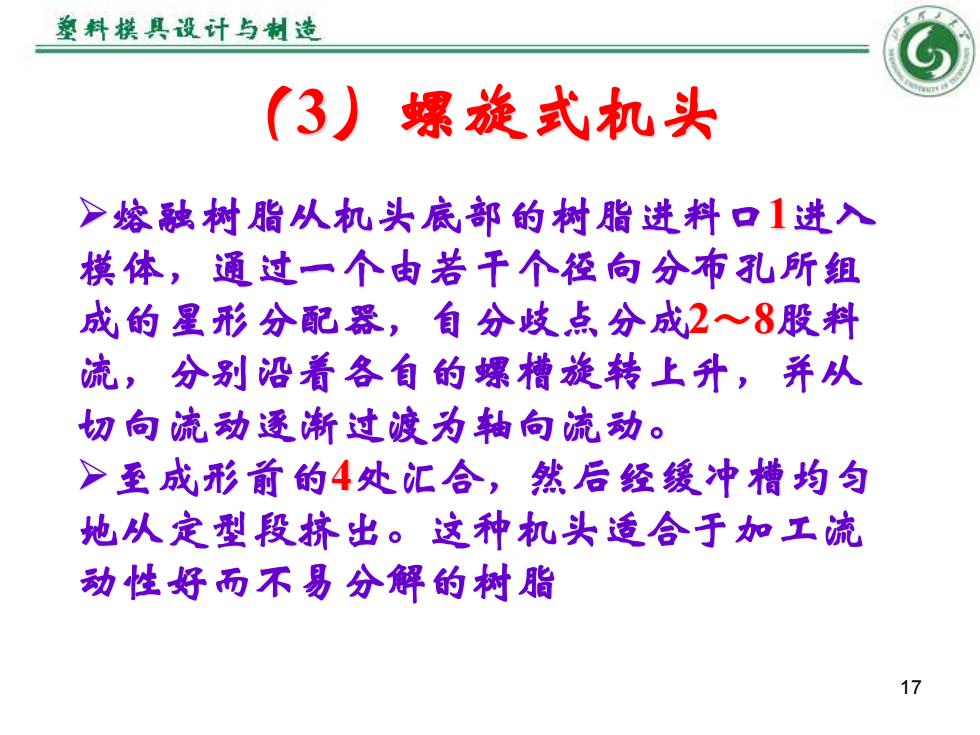

整料糕具设计与制造 (3)螺旋式机头 >熔融树脂从机头底部的树脂进料口1进入 模体，通过一个由若干个径向分布孔所组 成的星形分配器，自分歧点分成2~8股料 流，分别沿着各自的螺槽旋转上升，并从 切向流动逐渐过渡为轴向流动。 >至成形前的4处汇合，然后经缓冲槽均匀 地从定型段挤出。这种机头适合于加工流 动性好而不易分解的树脂 17
17 （3）螺旋式机头 ➢熔融树脂从机头底部的树脂进料口1进入 模体，通过一个由若干个径向分布孔所组 成的星形分配器，自分歧点分成2～8股料 流，分别沿着各自的螺槽旋转上升，并从 切向流动逐渐过渡为轴向流动。 ➢至成形前的4处汇合，然后经缓冲槽均匀 地从定型段挤出。这种机头适合于加工流 动性好而不易分解的树脂

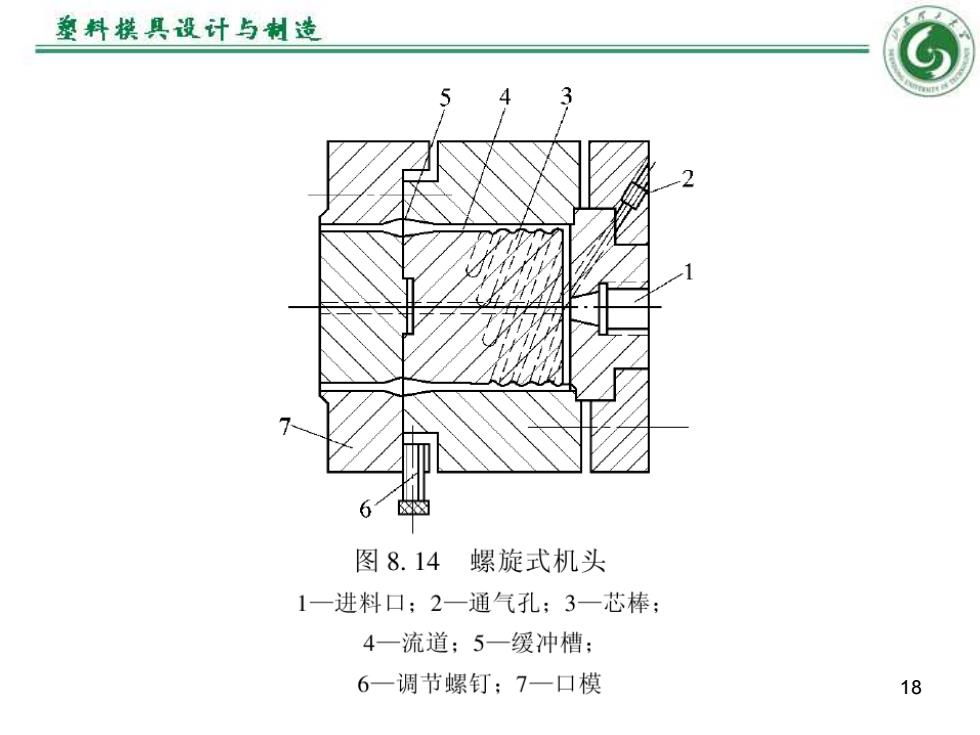

墓料摸具设计与制造 图8.14 螺旋式机头 1一进料口：2一通气孔：3一芯棒； 4一流道：5一缓冲槽： 6一调节螺钉：7一口模 18
18

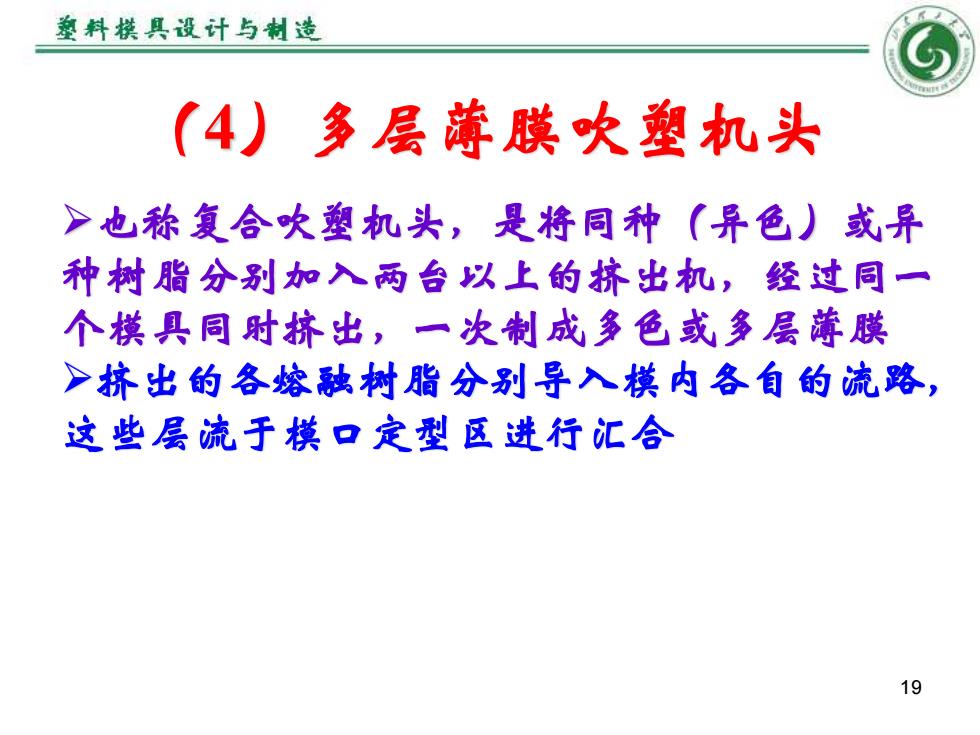

整料拱具设计与制造 (4)多层薄膜吹塑机头 >也称复合吹塑机头，是将同种（异色）或异 种树脂分别加入两台以上的挤出机，经过同一 个模具同时挤出，一次制成多色或多层薄膜 >挤出的各熔融树脂分别导入摸内各自的流路， 这些层流于模口定型区进行汇合 19
19 （4）多层薄膜吹塑机头 ➢也称复合吹塑机头，是将同种（异色）或异 种树脂分别加入两台以上的挤出机，经过同一 个模具同时挤出，一次制成多色或多层薄膜 ➢挤出的各熔融树脂分别导入模内各自的流路， 这些层流于模口定型区进行汇合

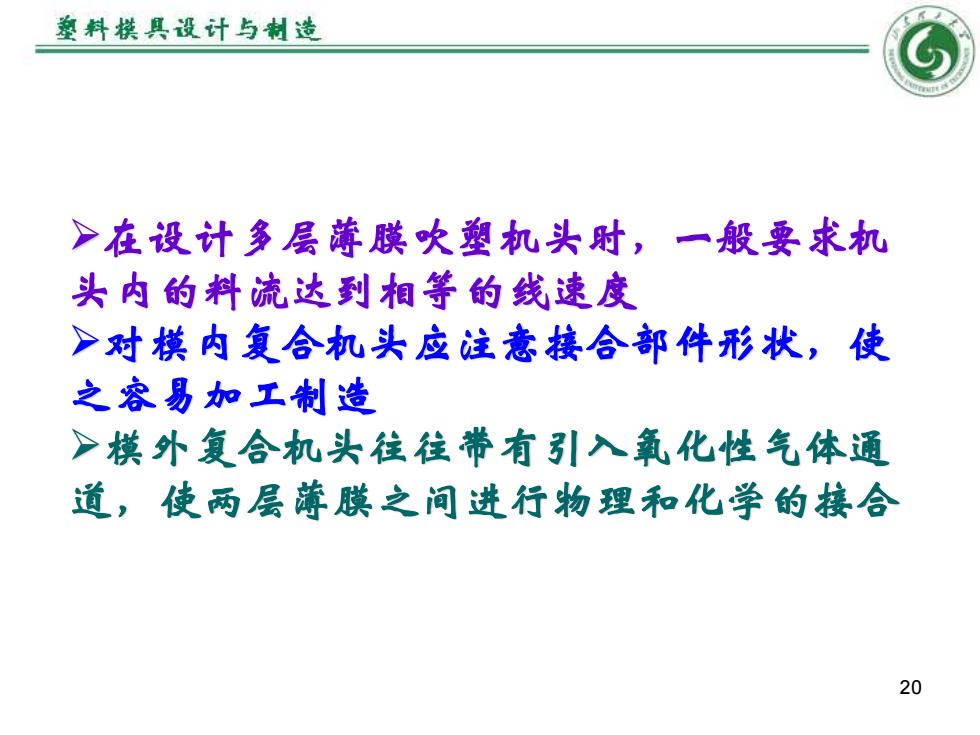

整料模具设计与制造 >在设计多层薄膜吹塑机头时，一般要求机 头内的料流达到相等的线速度 >对模内复合机头应注意接合部件形状，使 之容易加工制造 >模外复合机头往往带有引入氧化性气体通 道，使两层薄膜之间进行物理和化学的接合 20
20 ➢在设计多层薄膜吹塑机头时，一般要求机 头内的料流达到相等的线速度 ➢对模内复合机头应注意接合部件形状，使 之容易加工制造 ➢模外复合机头往往带有引入氧化性气体通 道，使两层薄膜之间进行物理和化学的接合

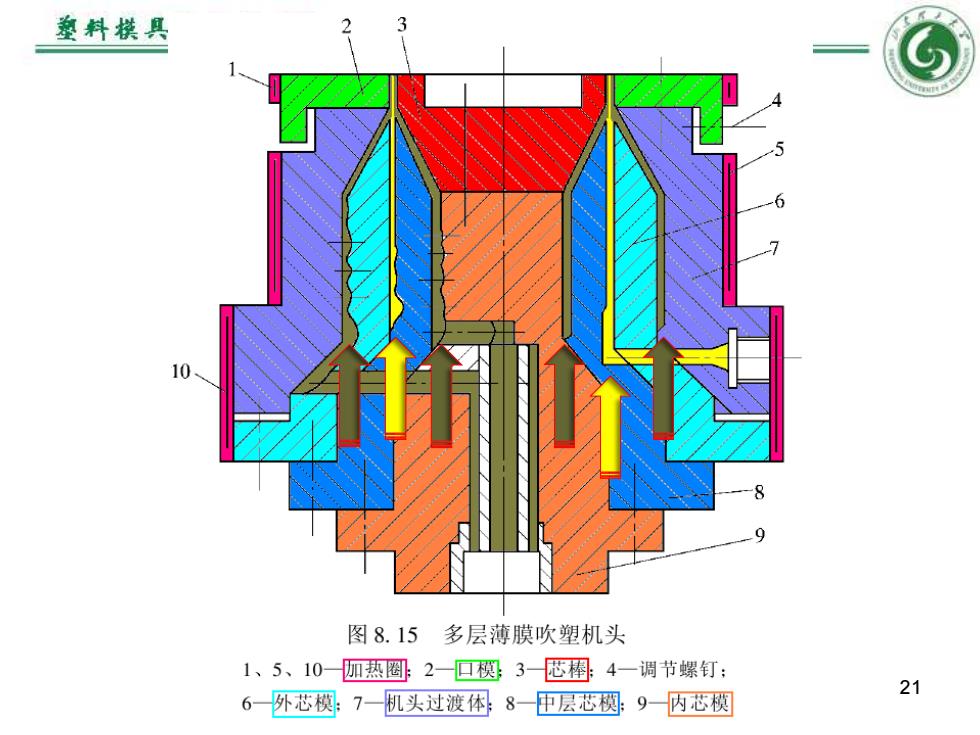

妻料糕具 10 图8.15多层薄膜吹塑机头 1、5、10一四热圈2一口模3感褐4一调节螺钉： 21 6外芯模：7一机头过渡体8卫层芯稷9一内芯模
21
