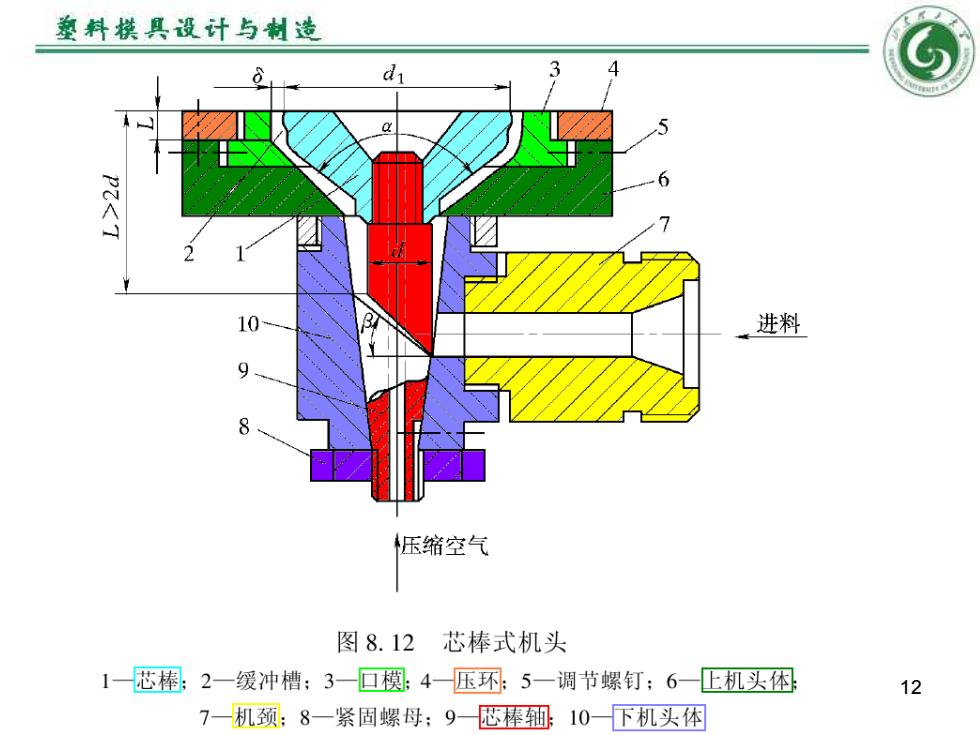

墓料摸具设计与制造 d PZ< 。进料 压缩空气 图8.12芯棒式机头 1一芯棒2一缓冲槽：3一口模：4一压环：5一调节螺钉；6一上机头体 12 7一机颈：8一紧固螺母：9一感棒细10一下机头体
12

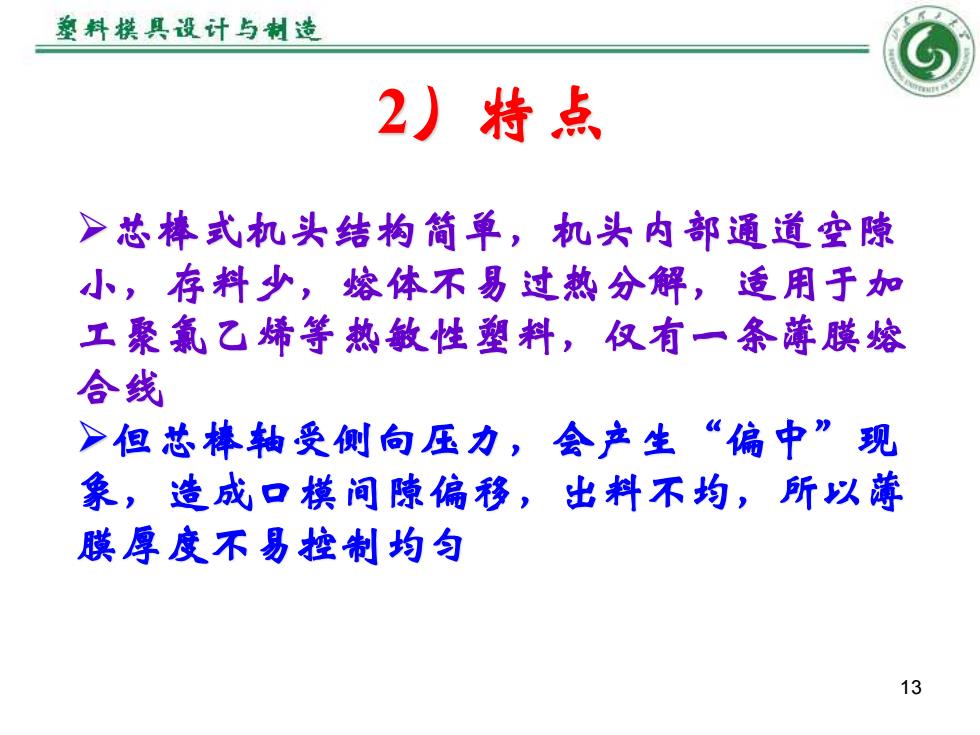

整料拱具设计与制造 2)特点 >芯棒式机头结构简单，机头内部通道空隙 小，存料少，熔体不易过热分解，适用于加 工聚氟乙烯等热敏性塑料，仅有一条薄膜熔 合线 >但芯棒轴受侧向压力，会产生“偏中”现 象，造成口模间隙偏移，出料不均，所以薄 膜厚度不易控制均匀 13
13 2）特点 ➢芯棒式机头结构简单，机头内部通道空隙 小，存料少，熔体不易过热分解，适用于加 工聚氯乙烯等热敏性塑料，仅有一条薄膜熔 合线 ➢但芯棒轴受侧向压力，会产生“偏中”现 象，造成口模间隙偏移，出料不均，所以薄 膜厚度不易控制均匀

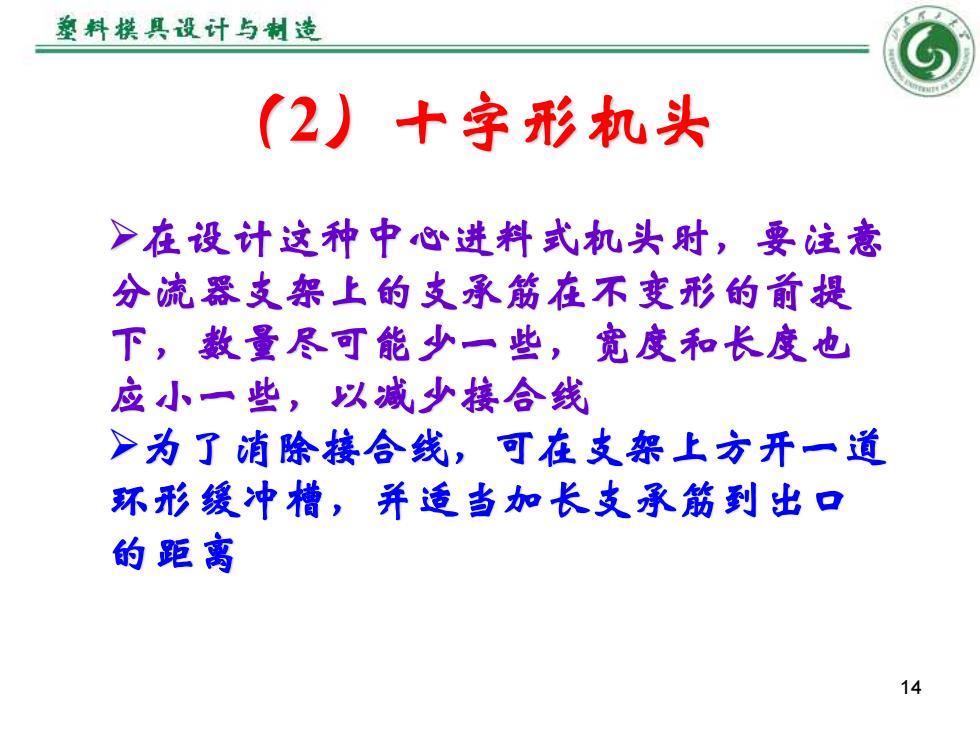

墓料摸具设计与制造 (2)十字形机头 >在设计这种中心进料式机头时，要注意 分流器支架上的支承筋在不变形的前提 下，数量尽可能少一些，宽度和长度也 应小一些，以减少接合线 >为了消除接合线，可在支架上方开一道 环形缓冲槽，并适当如长支承筋到出口 的距离 14
14 （2）十字形机头 ➢在设计这种中心进料式机头时，要注意 分流器支架上的支承筋在不变形的前提 下，数量尽可能少一些，宽度和长度也 应小一些，以减少接合线 ➢为了消除接合线，可在支架上方开一道 环形缓冲槽，并适当加长支承筋到出口 的距离

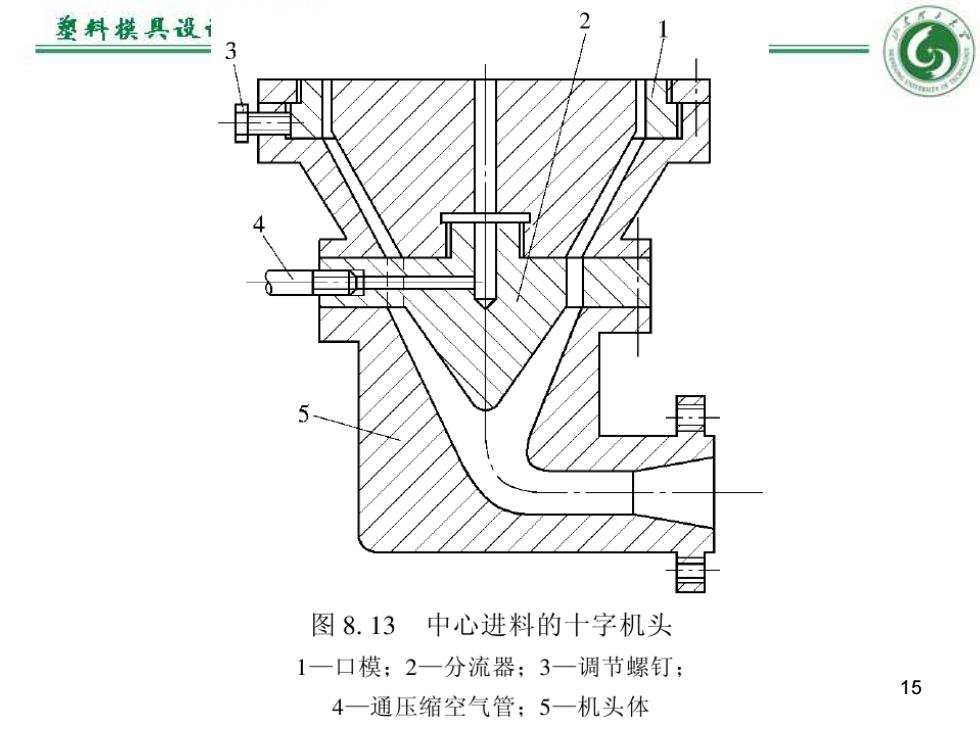

整料模具设 3 图8.13中心进料的十字机头 1一口模；2一分流器；3一调节螺钉： 15 4一通压缩空气管：5一机头体
15

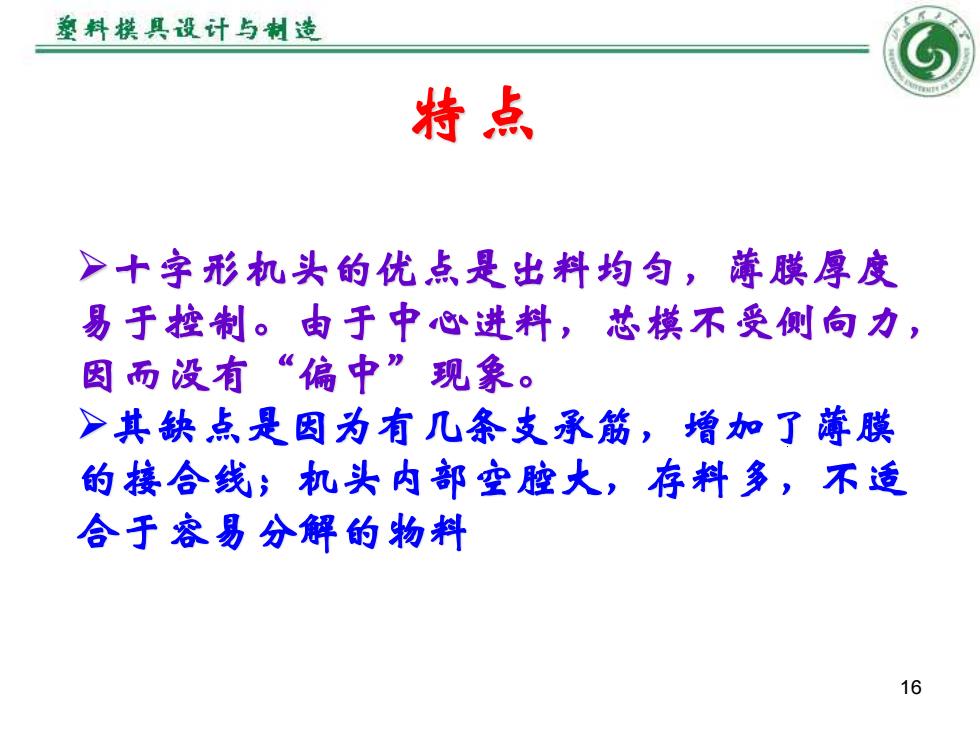

墓料摸具设计与制造 特点 >十字形机头的优点是出料均匀，薄膜厚度 易于控制。由于中心进料，芯模不受侧向力， 因而没有“偏中”现象。 >其缺点是因为有几条支承筋，增如加了薄膜 的接合线；机头内部空腔大，存料多，不适 合于容易分解的物抖 16
16 ➢十字形机头的优点是出料均匀，薄膜厚度 易于控制。由于中心进料，芯模不受侧向力， 因而没有“偏中”现象。 ➢其缺点是因为有几条支承筋，增加了薄膜 的接合线；机头内部空腔大，存料多，不适 合于容易分解的物料 特点
