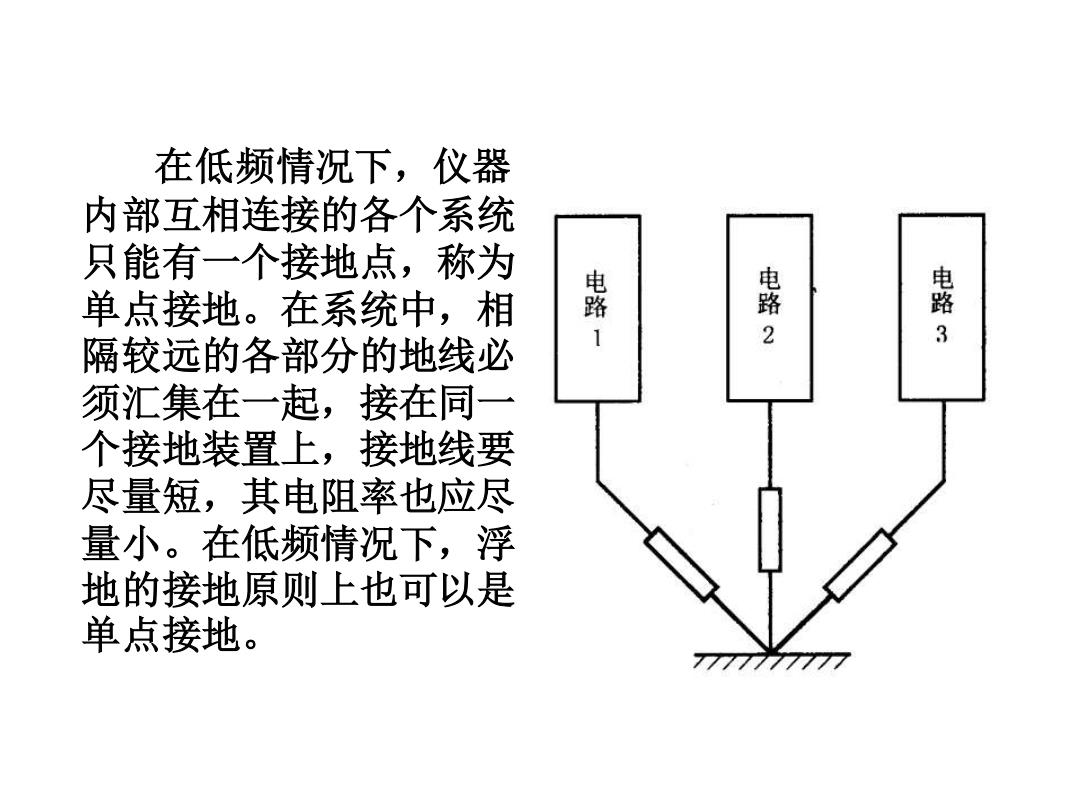

在低频情况下，仪器 内部互相连接的各个系统 只能有一个接地点，称为 单点接地。在系统中，相 露 电路2 蟲 隔较远的各部分的地线必 1 须汇集在一起，接在同一 个接地装置上，接地线要 尽量短，其电阻率也应尽 量小。在低频情况下，浮 地的接地原则上也可以是 单点接地。 7777777777
在低频情况下，仪器 内部互相连接的各个系统 只能有一个接地点，称为 单点接地。在系统中，相 隔较远的各部分的地线必 须汇集在一起，接在同一 个接地装置上，接地线要 尽量短，其电阻率也应尽 量小。在低频情况下，浮 地的接地原则上也可以是 单点接地

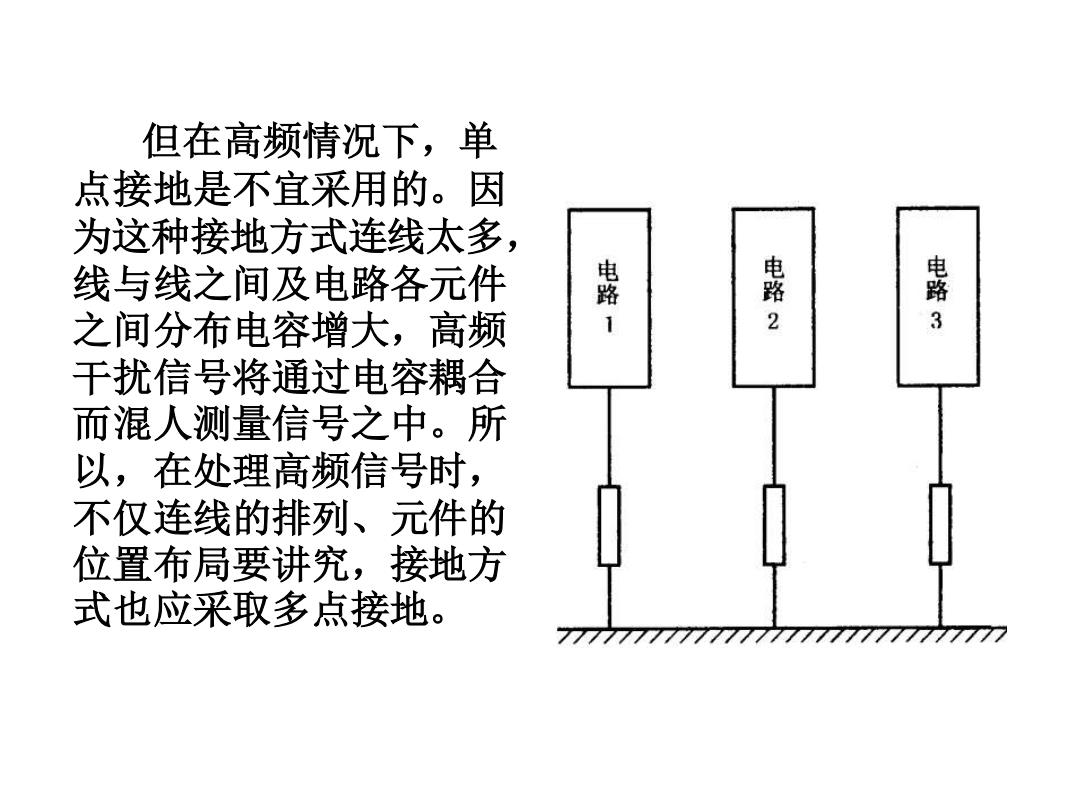

但在高频情况下，单 点接地是不宜采用的。因 为这种接地方式连线太多， 线与线之间及电路各元件 蟲 1 2 电路3 之间分布电容增大，高频 干扰信号将通过电容耦合 而混人测量信号之中。所 以，在处理高频信号时， 不仅连线的排列、元件的 位置布局要讲究，接地方 式也应采取多点接地。 777 777777 77777 777
但在高频情况下，单 点接地是不宜采用的。因 为这种接地方式连线太多， 线与线之间及电路各元件 之间分布电容增大，高频 干扰信号将通过电容耦合 而混人测量信号之中。所 以，在处理高频信号时， 不仅连线的排列、元件的 位置布局要讲究，接地方 式也应采取多点接地

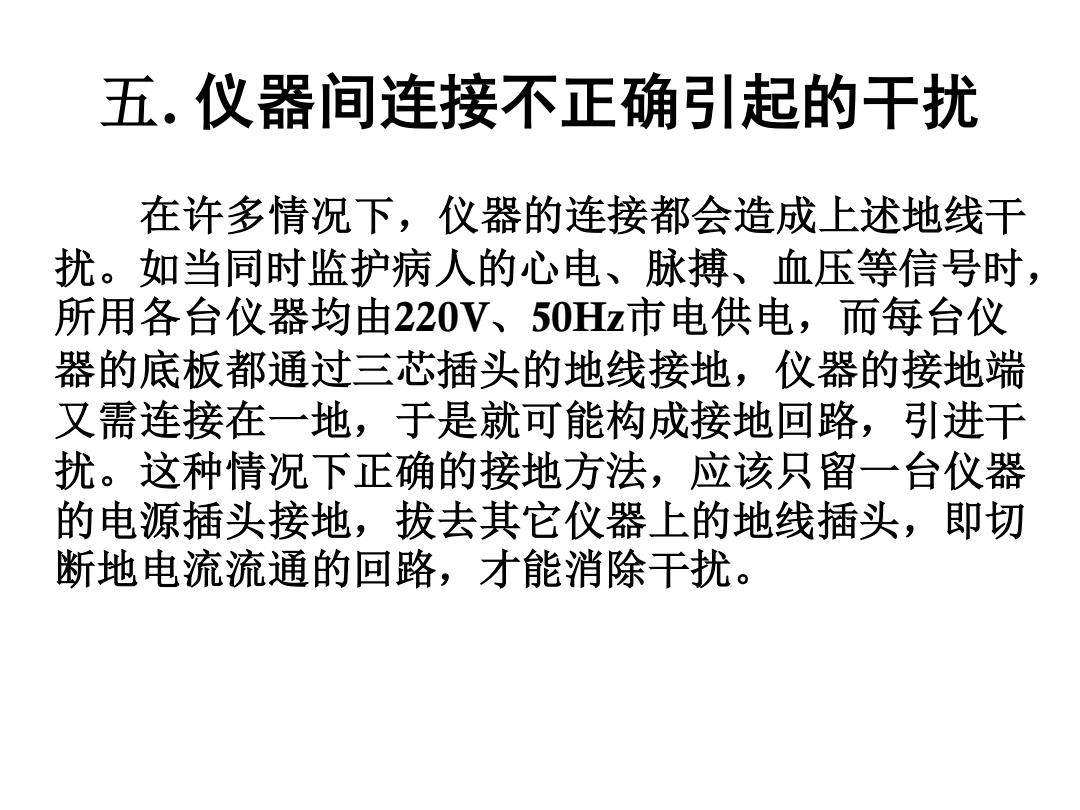

五.仪器间连接不正确引起的干扰 在许多情况下，仪器的连接都会造成上述地线干 扰。如当同时监护病人的心电、脉搏、血压等信号时， 所用各台仪器均由220V、50Hz市电供电，而每台仪 器的底板都通过三芯插头的地线接地，仪器的接地端 又需连接在一地，于是就可能构成接地回路，引进干 扰。这种情况下正确的接地方法，应该只留一台仪器 的电源插头接地，拔去其它仪器上的地线插头，即切 断地电流流通的回路，才能消除干扰
五. 仪器间连接不正确引起的干扰 在许多情况下，仪器的连接都会造成上述地线干 扰。如当同时监护病人的心电、脉搏、血压等信号时， 所用各台仪器均由220V、50Hz市电供电，而每台仪 器的底板都通过三芯插头的地线接地，仪器的接地端 又需连接在一地，于是就可能构成接地回路，引进干 扰。这种情况下正确的接地方法，应该只留一台仪器 的电源插头接地，拔去其它仪器上的地线插头，即切 断地电流流通的回路，才能消除干扰

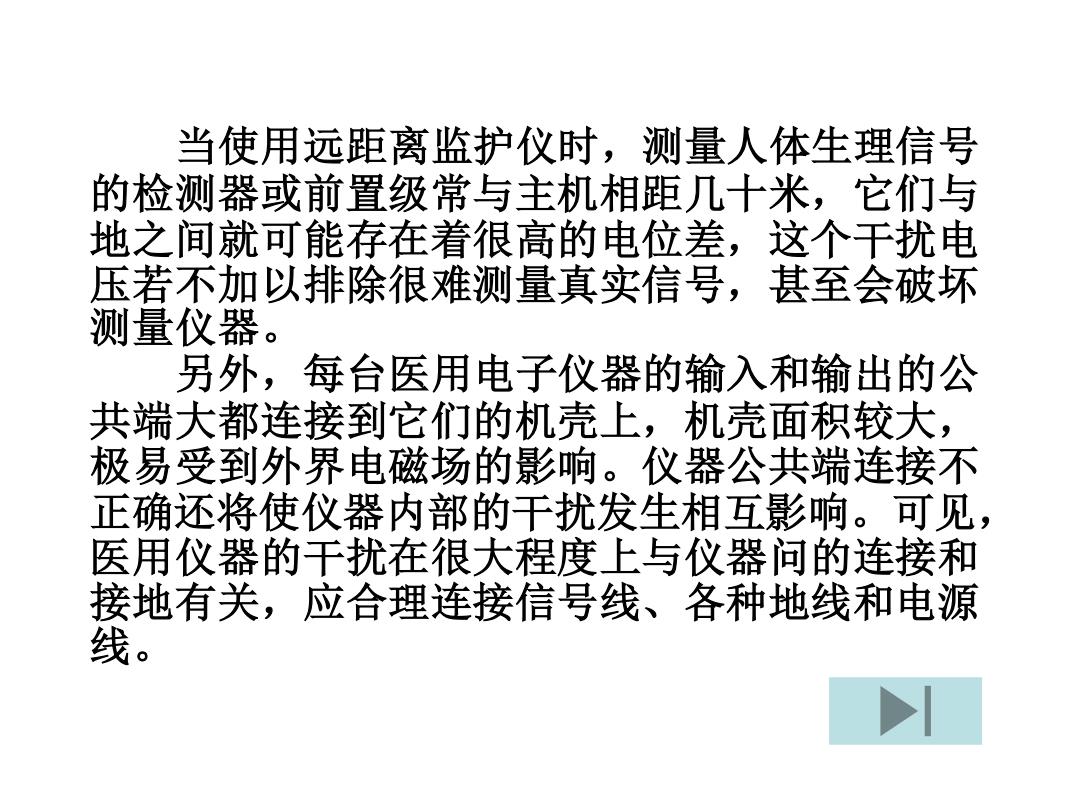

当使用远距离监护仪时，测量人体生理信号 的检测器或前置级常与主机相距几十米，它们与 地之间就可能存在着很高的电位差，这个干扰电 压若不加以排除很难测量真实信号，甚至会破坏 测量仪器。 另外，每台医用电子仪器的输入和输出的公 共端大都连接到它们的机壳上，机壳面积较大， 极易受到外界电磁场的影响。仪器公共端连接 不 正确还将使仪器内部的干扰发生相互影响。可见， 医用仪器的干扰在很大程度上与仪器问的连接和 接地有关，应合理连接信号线、各种地线和电源 线
当使用远距离监护仪时，测量人体生理信号 的检测器或前置级常与主机相距几十米，它们与 地之间就可能存在着很高的电位差，这个干扰电 压若不加以排除很难测量真实信号，甚至会破坏 测量仪器。 另外，每台医用电子仪器的输入和输出的公 共端大都连接到它们的机壳上，机壳面积较大， 极易受到外界电磁场的影响。仪器公共端连接不 正确还将使仪器内部的干扰发生相互影响。可见， 医用仪器的干扰在很大程度上与仪器问的连接和 接地有关，应合理连接信号线、各种地线和电源 线

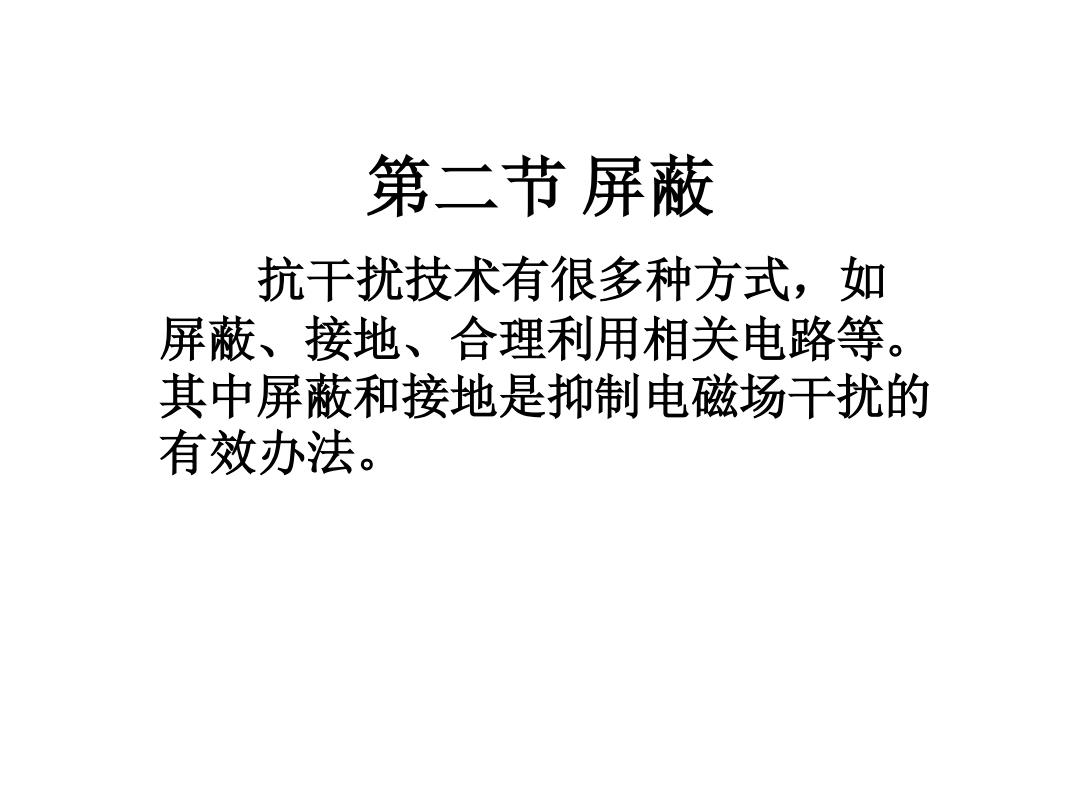

第二节屏蔽 抗干扰技术有很多种方式，如 屏蔽、接地、合理利用相关电路等。 其中屏蔽和接地是抑制电磁场干扰的 有效办法
第二节 屏蔽 抗干扰技术有很多种方式，如 屏蔽、接地、合理利用相关电路等。 其中屏蔽和接地是抑制电磁场干扰的 有效办法
