生物电信号一般由生物医学电极与电极引线引 出。电极引线的作用就像一个接收天线，同时还将 高频电磁场干扰引进测量系统中。如在外科手术时， 在一个身边有心电监护仪的病人身上使用电外科手 术器械时，心电监示器的荧光屏上就会出现干扰， 轻者会使心电记录的基线产生漂移或记录的波形不 稳定，严重时心电信号会完全移出荧光屏外，影响 监护工作。此外，仪器的电源线也像一个很长的天 线，可引入各种高频电磁波成分。高频信号还可以 被生物电信号所调制，使干扰电位转换成为低频干 扰信号输入到放大器中。由于高频电磁干扰是具有 随机性的干扰信号，它的能量遍布整个空间，因此 它的影响是不可忽视的
生物电信号一般由生物医学电极与电极引线引 出。电极引线的作用就像一个接收天线，同时还将 高频电磁场干扰引进测量系统中。如在外科手术时， 在一个身边有心电监护仪的病人身上使用电外科手 术器械时，心电监示器的荧光屏上就会出现干扰， 轻者会使心电记录的基线产生漂移或记录的波形不 稳定，严重时心电信号会完全移出荧光屏外，影响 监护工作。此外，仪器的电源线也像一个很长的天 线，可引入各种高频电磁波成分。高频信号还可以 被生物电信号所调制，使干扰电位转换成为低频干 扰信号输入到放大器中。由于高频电磁干扰是具有 随机性的干扰信号，它的能量遍布整个空间，因此 它的影响是不可忽视的
生物医学测量仪器中常用以下一些方法抑 制高频电磁干扰： 1.当干扰幅度不大时，可用高频旁路电容使干 扰入地。旁路电容器的高频特性要好，还要具 有足够高的耐压性能，以使脉冲式干扰入地。 2.用高频滤波器抑制高频干扰。当调谐频率 等于高频干扰频率时，就可以起到抑制高频干 扰信号的作用。当然，也可以使用有源器件作 高频有源滤波电路，效果更好
生物医学测量仪器中常用以下一些方法抑 制高频电磁干扰： 1. 当干扰幅度不大时，可用高频旁路电容使干 扰入地。旁路电容器的高频特性要好，还要具 有足够高的耐压性能，以使脉冲式干扰入地。 2. 用高频滤波器抑制高频干扰。当调谐频率 等于高频干扰频率时，就可以起到抑制高频干 扰信号的作用。当然，也可以使用有源器件作 高频有源滤波电路，效果更好

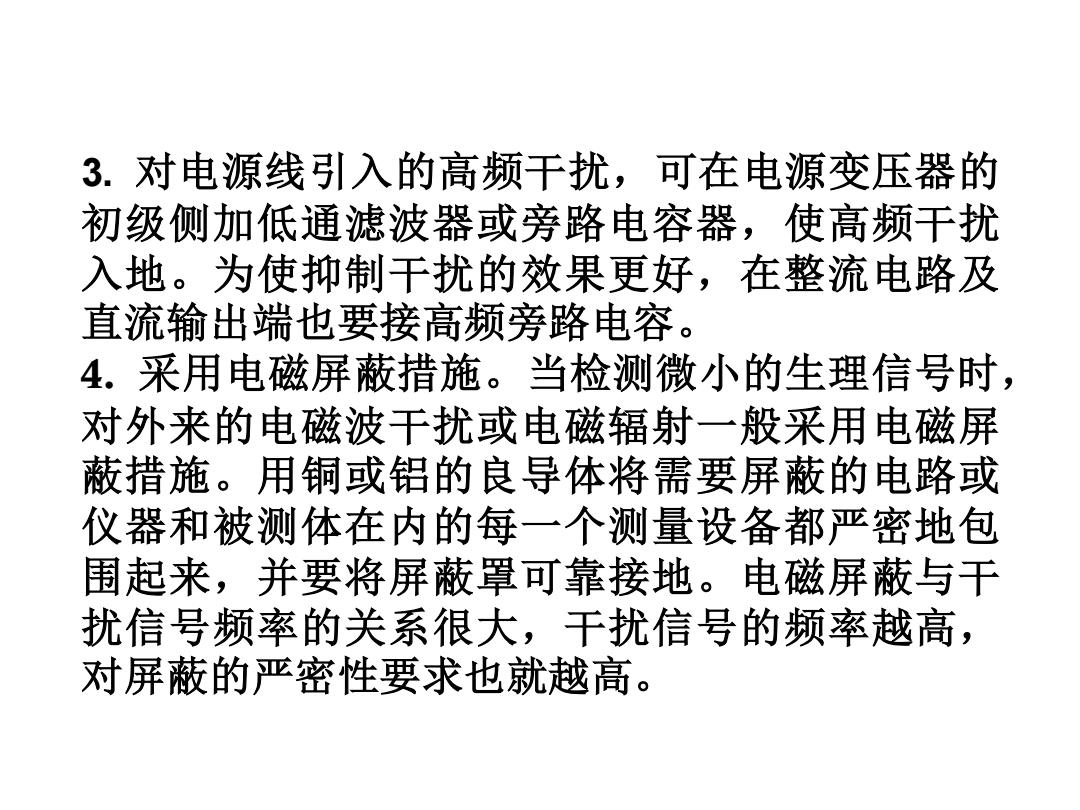

3.对电源线引入的高频干扰，可在电源变压器的 初级侧加低通滤波器或旁路电容器，使高频干扰 入地。为使抑制干扰的效果更好，在整流电路及 直流输出端也要接高频旁路电容。 4.采用电磁屏蔽措施。当检测微小的生理信号时， 对外来的电磁波干扰或电磁辐射一般采用电磁屏 蔽措施。用铜或铝的良导体将需要屏蔽的电路或 仪器和被测体在内的每一个测量设备都严密地包 围起来，并要将屏蔽罩可靠接地。电磁屏蔽与干 扰信号频率的关系很大，干扰信号的频率越高， 对屏蔽的严密性要求也就越高
3. 对电源线引入的高频干扰，可在电源变压器的 初级侧加低通滤波器或旁路电容器，使高频干扰 入地。为使抑制干扰的效果更好，在整流电路及 直流输出端也要接高频旁路电容。 4. 采用电磁屏蔽措施。当检测微小的生理信号时， 对外来的电磁波干扰或电磁辐射一般采用电磁屏 蔽措施。用铜或铝的良导体将需要屏蔽的电路或 仪器和被测体在内的每一个测量设备都严密地包 围起来，并要将屏蔽罩可靠接地。电磁屏蔽与干 扰信号频率的关系很大，干扰信号的频率越高， 对屏蔽的严密性要求也就越高
四.仪器接地不正确引起的干扰 医用仪器为了消除干扰和使用安全，通常都 要接地。接地就是把仪器的外壳用导线与大地连通 仪器的电路中有一个参考电位点，称为电路的“地 电位点，如果这个参考电位点不与大地连通，这点 是“浮地”，如埋藏式心电起搏器和测量心电用的 心腔内接测量仪器一般都采用浮地方式而并非有真 正的接地点。只有参考电位点与仪器原外壳连接并 且连通大地才是真正的接地，这时的参考电位为零 电位。当仪器接地点不正确时，就会产生干扰
四. 仪器接地不正确引起的干扰 医用仪器为了消除干扰和使用安全，通常都 要接地。接地就是把仪器的外壳用导线与大地连通。 仪器的电路中有一个参考电位点，称为电路的“地” 电位点，如果这个参考电位点不与大地连通，这点 是“浮地”，如埋藏式心电起搏器和测量心电用的 心腔内接测量仪器一般都采用浮地方式而并非有真 正的接地点。只有参考电位点与仪器原外壳连接并 且连通大地才是真正的接地，这时的参考电位为零 电位。当仪器接地点不正确时，就会产生干扰
晶体管T1、T2的电流lc1、lc2经接地导 线由电源正极流向接地点a及点b。由 输出 于ab线段有电阻，lc、lc2的交流分量 在ab公共阻抗中必定有交流电位差。 输入 从图中可以看出，这个交流分量的电 位差又作用到放大器第一级输入回路， 从而成为干扰电压。 输入 输出 若将电路图改为：接地点接至C点， E 使C1、1C2均由C点入地，而不经过 第一级输入回路，这样就不会在第 级输入回路产生干扰电压
晶体管T1、T2的电流IC1、IC2经接地导 线由电源正极流向接地点a及点b。由 于ab线段有电阻，IC1、IC2的交流分量 在ab公共阻抗中必定有交流电位差。 从图中可以看出，这个交流分量的电 位差又作用到放大器第一级输入回路， 从而成为干扰电压。 若将电路图改为：接地点接至C点， 使IC1、IC2均由C点入地，而不经过 第一级输入回路，这样就不会在第一 级输入回路产生干扰电压
