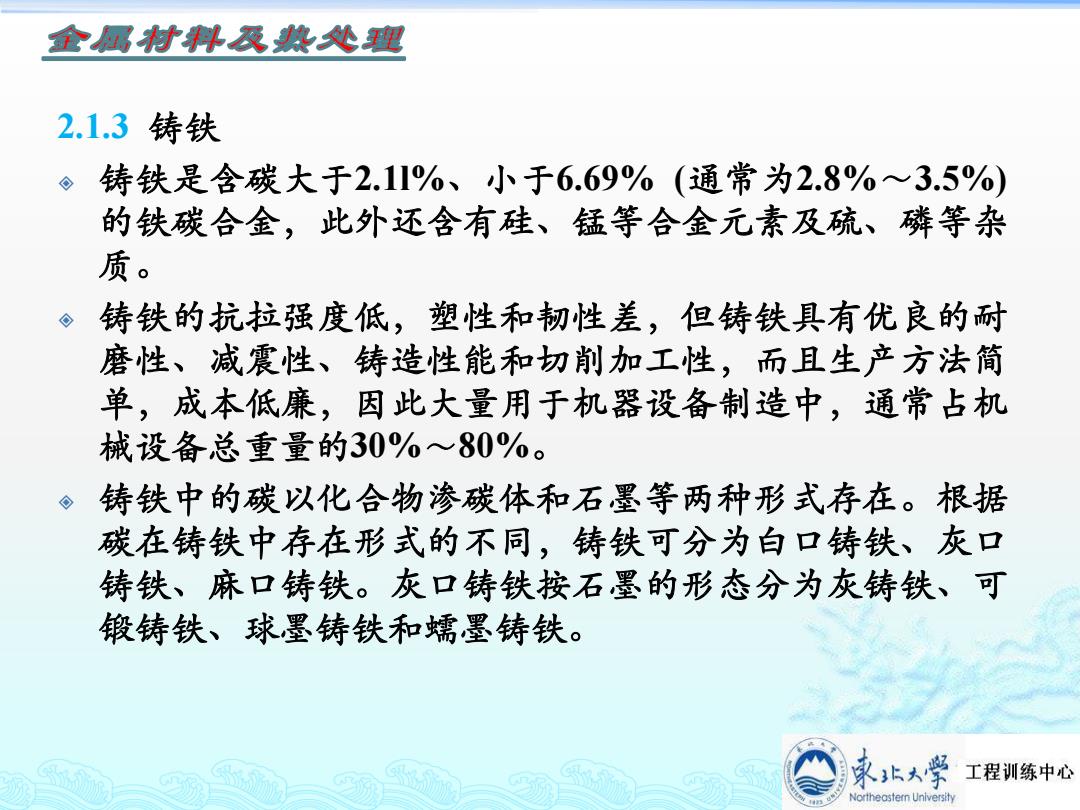

金露材科及终处理 2.1.3铸铁 。铸铁是含碳大于2.11%、小于6.69%（通常为2.8%~3.5%) 的铁碳合金，此外还含有硅、锰等合金元素及硫、磷等杂 质。 。铸铁的抗拉强度低，塑性和韧性差，但铸铁具有优良的耐 磨性、减震性、铸造性能和切削加工性，而且生产方法简 单，成本低廉，因此大量用于机器设备制造中，通常占机 械设备总重量的30%~80%。 铸铁中的碳以化合物渗碳体和石墨等两种形式存在。根据 碳在铸铁中存在形式的不同，铸铁可分为白口铸铁、灰口 铸铁、麻口铸铁。灰口铸铁按石墨的形态分为灰铸铁、可 锻铸铁、球墨铸铁和蠕墨铸铁。 工程训练中心 theastem University
2.1.3 铸铁 铸铁是含碳大于2.1l%、小于6.69% (通常为2.8%～3.5%) 的铁碳合金，此外还含有硅、锰等合金元素及硫、磷等杂 质。 铸铁的抗拉强度低，塑性和韧性差，但铸铁具有优良的耐 磨性、减震性、铸造性能和切削加工性，而且生产方法简 单，成本低廉，因此大量用于机器设备制造中，通常占机 械设备总重量的30%～80%。 铸铁中的碳以化合物渗碳体和石墨等两种形式存在。根据 碳在铸铁中存在形式的不同，铸铁可分为白口铸铁、灰口 铸铁、麻口铸铁。灰口铸铁按石墨的形态分为灰铸铁、可 锻铸铁、球墨铸铁和蠕墨铸铁
金属材，及终处迎 2.1.3.1灰铸铁 。灰铸铁中的石墨呈片状，其铸造性能和切削加工性能很好， 是工业上应用最广泛的铸铁，常用来制造各种承受压力和 要求消振性好的床身、箱体及经受摩擦的导轨、缸体等； 牌号由“HT”和一组数字（抗拉强度最低值）组成。 2.1.3.2可锻铸铁 。可锻铸铁是将白口铸铁经高温石墨化退火处理后得到的， 其石墨呈团絮状，主要适用于制造形状复杂，工作中承受 冲击、震动、扭转载荷的薄壁零件，如汽车、拖拉机后桥 壳、转向器壳和管子接头等；牌号由"KTH"、“KTZ"、 “KTB”和两组数字（抗拉强度最低值和伸长率最低值）组 成。 京5大学 工程训练中心 Northeaster University
2.1.3.1 灰铸铁 灰铸铁中的石墨呈片状，其铸造性能和切削加工性能很好， 是工业上应用最广泛的铸铁；常用来制造各种承受压力和 要求消振性好的床身、箱体及经受摩擦的导轨、缸体等； 牌号由“HT”和一组数字(抗拉强度最低值)组成。 2.1.3.2 可锻铸铁 可锻铸铁是将白口铸铁经高温石墨化退火处理后得到的， 其石墨呈团絮状，主要适用于制造形状复杂，工作中承受 冲击、震动、扭转载荷的薄壁零件，如汽车、拖拉机后桥 壳、转向器壳和管子接头等；牌号由"KTH"、“KTZ"、 “KTB”和两组数字(抗拉强度最低值和伸长率最低值)组 成

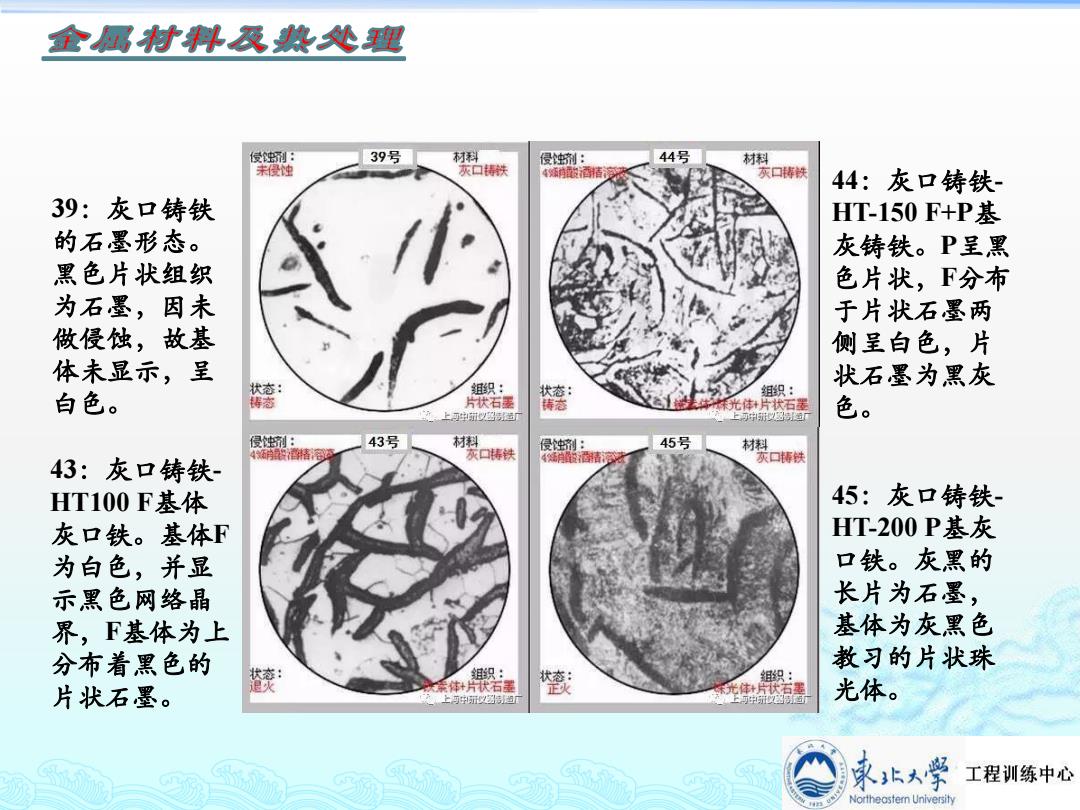

金露材科及终处理 139号 44:灰口铸铁 39:灰口铸铁 HT-150F+P基 的石墨形态。 灰铸铁。P呈黑 黑色片状组织 色片状，F分布 为石墨，因未 于片状石墨两 做侵蚀，故基 侧呈白色，片 体未显示，呈 状石墨为黑灰 组织： 日 白色。 行状石墨 状石 色0 43 43:灰口铸铁 HT100F基体 45:灰口铸铁 灰口铁。基体F HT-200P基灰 为白色，并显 口铁。灰黑的 示黑色网络晶 长片为石墨， 界，F基体为上 基体为灰黑色 分布着黑色的 教习的片状珠 状态： 片状石墨。 光体。 束北大学 工程训练中心 Northeastern University
45：灰口铸铁 - HT-200 P基灰 口铁。灰黑的 长片为石墨， 基体为灰黑色 教习的片状珠 光体。 43：灰口铸铁 - HT100 F基体 灰口铁。基体 F 为白色，并显 示黑色网络晶 界， F基体为上 分布着黑色的 片状石墨。 44：灰口铸铁 - HT-150 F+P 基 灰铸铁。 P呈黑 色片状， F分布 于片状石墨两 侧呈白色，片 状石墨为黑灰 色。 39：灰口铸铁 的石墨形态。 黑色片状组织 为石墨，因未 做侵蚀，故基 体未显示，呈 白色

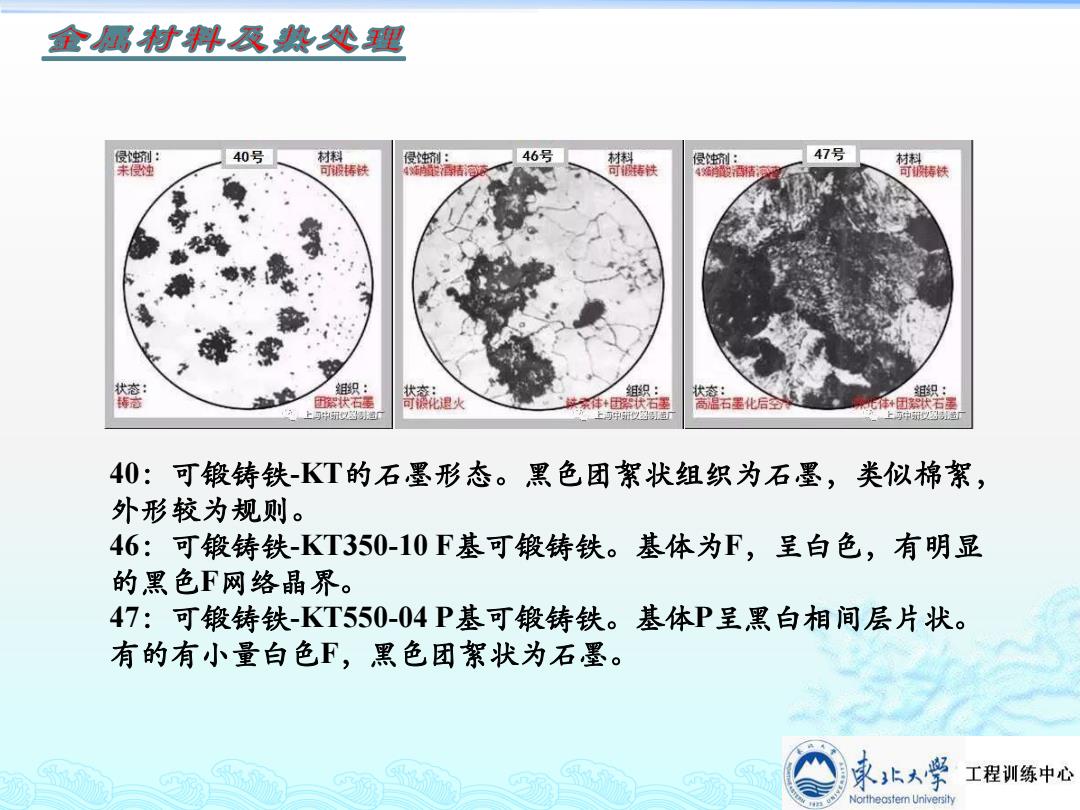

金属材科及终处理 40号 材料 侵剂： 46号 47号 可铸铁 日 状石 挤斋思火 上可名道 状连6墨化后 40: 可锻铸铁KT的石墨形态。黑色团絮状组织为石墨，类似棉絮， 外形较为规则。 46:可锻铸铁-KT350-10F基可锻铸铁。基体为F,呈白色，有明显 的黑色F网络晶界。 47:可锻铸铁-KT550-04P基可锻铸铁。基体P呈黑白相间层片状。 有的有小量白色F,黑色团絮状为石墨。 束北大学 工程训练中心
40：可锻铸铁-KT的石墨形态。黑色团絮状组织为石墨，类似棉絮， 外形较为规则。 46：可锻铸铁-KT350-10 F基可锻铸铁。基体为F，呈白色，有明显 的黑色F网络晶界。 47：可锻铸铁-KT550-04 P基可锻铸铁。基体P呈黑白相间层片状。 有的有小量白色F，黑色团絮状为石墨

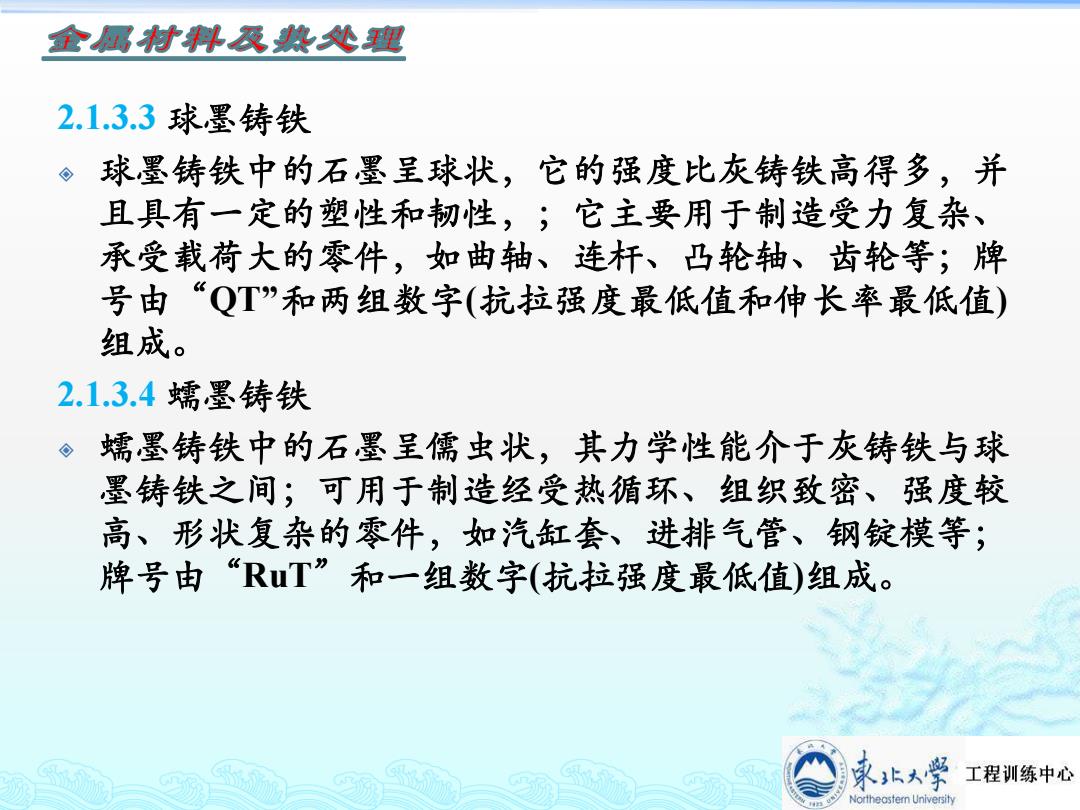

金露材科及终处理 2.1.3.3球墨铸铁 球墨铸铁中的石墨呈球状，它的强度比灰铸铁高得多，并 且具有一定的塑性和韧性，；它主要用于制造受力复杂、 承受载荷大的零件，如曲轴、连杆、凸轮轴、齿轮等；牌 号由“QT”和两组数字（抗拉强度最低值和伸长率最低值） 组成。 2.1.3.4蠕墨铸铁 。蠕墨铸铁中的石墨呈儒虫状，其力学性能介于灰铸铁与球 墨铸铁之间；可用于制造经受热循环、组织致密、强度较 高、形状复杂的零件，如汽缸套、进排气管、钢锭模等； 牌号由“RT”和一组数字（抗拉强度最低值）组成。 束大学 工程训练中心 Northeastern University
2.1.3.3 球墨铸铁 球墨铸铁中的石墨呈球状，它的强度比灰铸铁高得多，并 且具有一定的塑性和韧性，；它主要用于制造受力复杂、 承受载荷大的零件，如曲轴、连杆、凸轮轴、齿轮等；牌 号由“QT”和两组数字(抗拉强度最低值和伸长率最低值) 组成。 2.1.3.4 蠕墨铸铁 蠕墨铸铁中的石墨呈儒虫状，其力学性能介于灰铸铁与球 墨铸铁之间；可用于制造经受热循环、组织致密、强度较 高、形状复杂的零件，如汽缸套、进排气管、钢锭模等； 牌号由“RuT”和一组数字(抗拉强度最低值)组成
