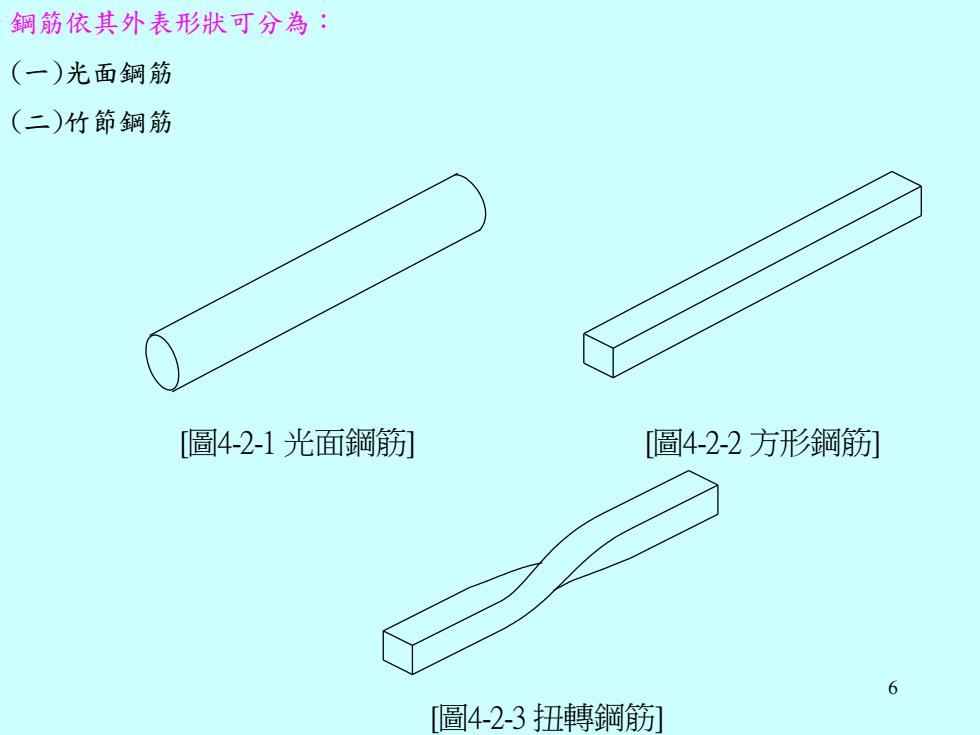

鋼筋依其外表形状可分為： (一)光面鋼筋 (二)竹節鋼筋 [圖4-2-1光面鋼筋] [圖4-2-2方形鋼筋] 6 圖4-2-3扭轉鋼筋
6 鋼筋依其外表形狀可分為： (一)光面鋼筋 (二)竹節鋼筋 [圖4-2-1 光面鋼筋] [圖4-2-2 方形鋼筋] [圖4-2-3 扭轉鋼筋]

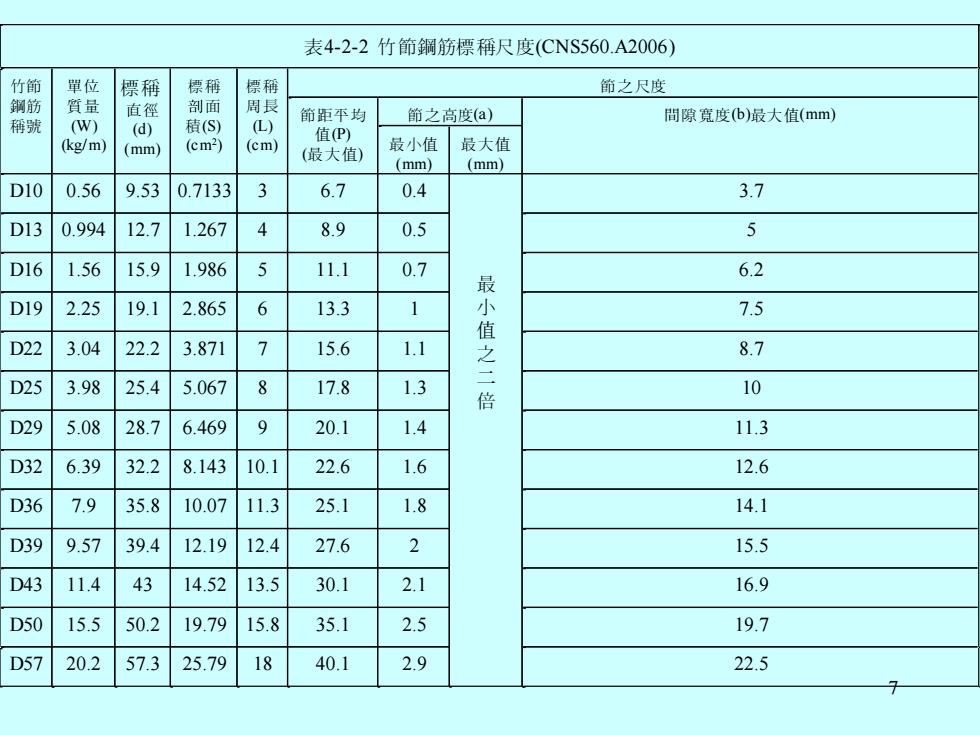

表4-2-2竹節鋼筋標稱尺度(CNS560.A2006) 竹節 單位 標稱 標稱 標稱 節之尺度 鋼筋 質量 直徑 剖面 周長 節距平均 節之高度(a) 稱號 (W) 積(S) 間隙竟度(b)最大值(mm) (d) L) 值P) (kg/m) (mm) (cm2) (cm) (最大值) 最小值 最大值 (mm) (mm) D10 0.56 9.53 0.7133 3 6.7 0.4 3.7 D13 0.994 12.7 1.267 4 8.9 0.5 5 D16 1.56 15.9 1.986 5 11.1 0.7 6.2 最 D19 2.25 19.1 2.865 6 13.3 7.5 值 D22 3.04 22.2 3.871 15.6 1.1 8.7 D25 3.98 25.4 5.067 8 17.8 1.3 10 D29 5.08 28.7 6.469 9 20.1 1.4 11.3 D32 6.39 32.2 8.143 10.1 22.6 1.6 12.6 D36 7.9 35.8 10.07 11.3 25.1 1.8 14.1 D39 9.57 39.4 12.19 12.4 27.6 2 15.5 D43 11.4 43 14.52 13.5 30.1 2.1 16.9 D50 15.5 50.2 19.79 15.8 35.1 2.5 19.7 D57 20.2 57.3 25.79 18 40.1 2.9 22.5 子
7 D57 20.2 57.3 25.79 18 40.1 2.9 22.5 D50 15.5 50.2 19.79 15.8 35.1 2.5 19.7 D43 11.4 43 14.52 13.5 30.1 2.1 16.9 D39 9.57 39.4 12.19 12.4 27.6 2 15.5 D36 7.9 35.8 10.07 11.3 25.1 1.8 14.1 D32 6.39 32.2 8.143 10.1 22.6 1.6 12.6 D29 5.08 28.7 6.469 9 20.1 1.4 11.3 D25 3.98 25.4 5.067 8 17.8 1.3 10 D22 3.04 22.2 3.871 7 15.6 1.1 8.7 D19 2.25 19.1 2.865 6 13.3 1 7.5 D16 1.56 15.9 1.986 5 11.1 0.7 6.2 D13 0.994 12.7 1.267 4 8.9 0.5 5 3.7 最 小 值 之 二 倍 D10 0.56 9.53 0.7133 3 6.7 0.4 最 大值 (mm) 最 小值 (mm) 節 距平 均 節之高度(a) 間隙寬度(b)最大值(mm) 值(P) (最 大值) 標 稱 節之尺度 周 長 (L) (cm) 標 稱 剖 面 積(S) (cm2 ) 標 稱 直 徑 (d) (mm) 單 位 質 量 (W) (kg/m) 竹節 鋼筋 稱號 表4-2-2 竹節鋼筋標 稱尺 度(CNS560.A2006)

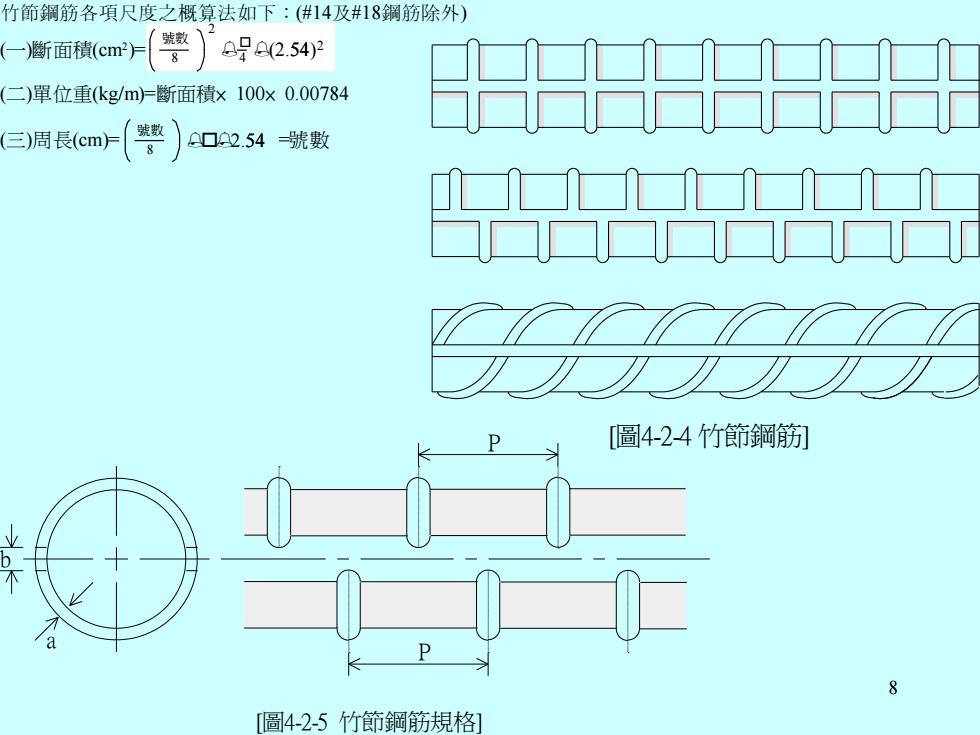

竹節鋼筋各項尺度之概算法如下：(#14及#18鋼筋除外) )斷面積(cm)片 號数 8 aa2.542 二)單位重(kgm-斷面積×100x0.00784 三)周長(cm片 號数 Q口92.54=號數 [圖4-2-4竹節鋼筋] b 8 [圖4-2-5竹節鋼筋規格]
8 [圖4-2-4 竹節鋼筋] 竹節鋼筋各項尺度之概算法如下：(#14及#18鋼筋除外) (一)斷面積(cm2 )= 號數 8 2 4 (2.54) 2 (二)單位重(kg/m)=斷面積× 100× 0.00784 (三)周 長(cm)= =號 數 號數 8 2.54 P P b a [圖4-2-5 竹節鋼筋規格]

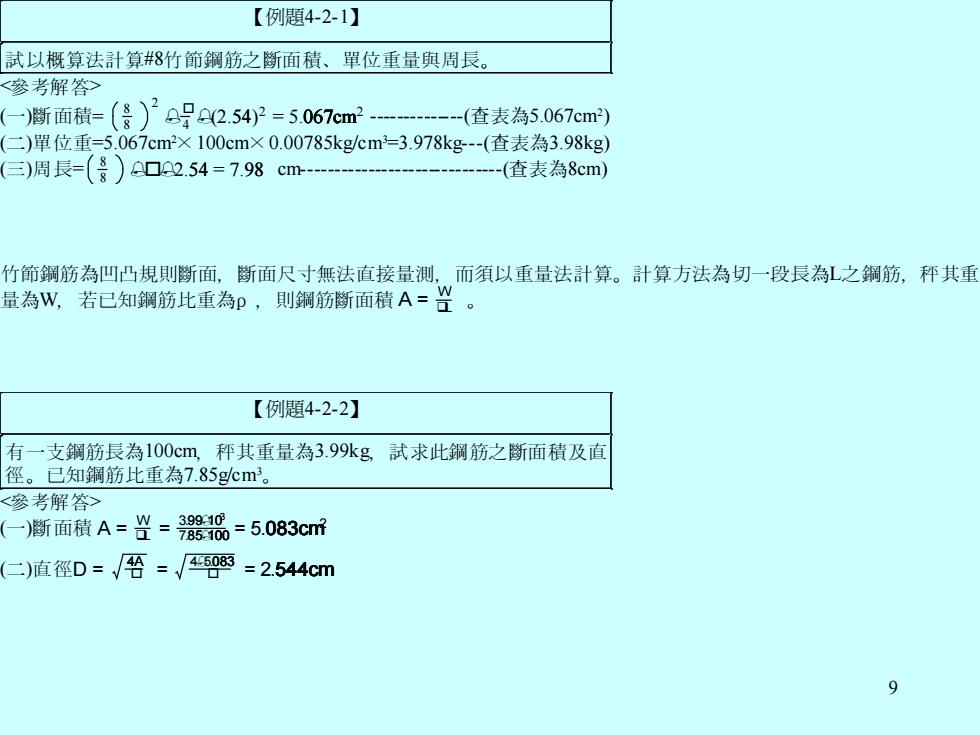

【例题4-2-1】 試以概算法計算#8竹節鋼筋之断面積、單位重量與周長。 <參考解答 筒面積=（餐）子9A254=5.067cm2-(查表為5.067cm叫） 二)單位重=5.067cm2×100cm×0.00785kg/cm-3.978kg-(查表為3.98kg) 三)周長=（餐）00a2.54=7.98cm- (查表為8cm) 竹節鋼筋為凹凸規則断面，斷面尺寸無法直接量测，而須以重量法計算。計算方法為切一段長為L之鋼筋，秤其重 量為W, 若已知鋼筋比重為p，則锅筋斷面積A=兰。 【例题4-2-2】 有一支鋼筋長為100cm,秤其重量為3.99外g試求此鋼筋之斷面積及直 徑。已知鋼筋比重為7.85gcm3。 <參考解答> )断面積A=Y=880=5.083c㎡ 二)值径D=√$=√/题=2544cm
9 試 以概算法計算#8竹節鋼筋之 斷面積、單位重量與周長。 【例題4-2-1】 <參 考解 答> (一)斷面積 - (查表為5.067cm2 = ) 8 8 2 4 (2.54) 2 = 5.067cm2 (二)單位重=5.067cm2× 100cm× 0.00785kg/cm3=3.978kg-(查表為3.98kg) (三)周 長= cm-(查表為8cm) 8 8 2.54 = 7.98 竹節鋼筋為凹凸規則斷面，斷面尺寸無法直接量測，而須以重量法計算。計算方法為切一段長為L之鋼筋，秤 其重 量為W，若已知鋼筋比重為ρ ，則鋼筋斷面積 A = 。 W ❑L 有一支鋼筋長為100cm，秤其重量為3.99kg，試求此鋼 筋之 斷面積及直 徑。已知鋼筋比重為7.85g/cm3。 【例題4-2-2】 <參 考解 答> (一)斷面積 A = W ❑L = 3.99103 7.85100 = 5.083cm2 (二)直 徑D = 4A = 45.083 = 2.544cm

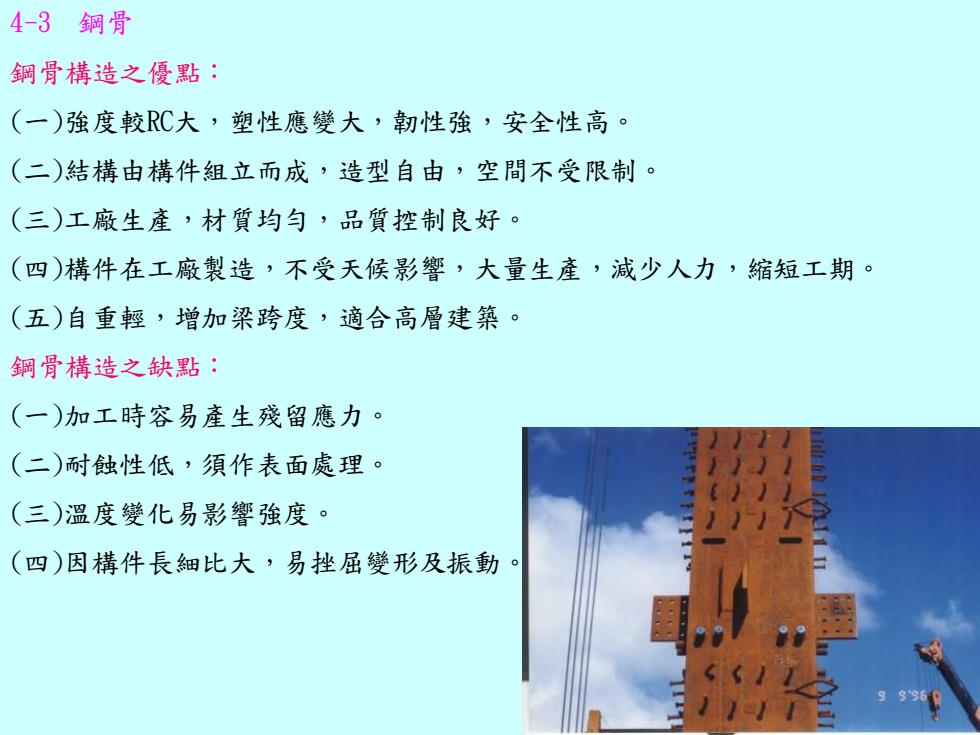

4-3鋼骨 鋼骨構造之優點： (一)強度較RC大，塑性應變大，韌性強，安全性高。 (二)結構由構件組立而成，造型自由，空間不受限制。 (三)工廠生產，材質均勻，品質控制良好。 (四)構件在工廠製造，不受天候影響，大量生產，减少人力，縮短工期。 (五)自重輕，增加梁跨度，適合高層建築。 鋼骨構造之缺點： (一)加工時容易產生殘留應力。 (二)耐触性低，須作表面處理。 (三)溫度變化易影響強度。 (四)因構件長細比大，易挫屈變形及振動
10 4-3 鋼骨 鋼骨構造之優點： (一)強度較RC大，塑性應變大，韌性強，安全性高。 (二)結構由構件組立而成，造型自由，空間不受限制。 (三)工廠生產，材質均勻，品質控制良好。 (四)構件在工廠製造，不受天候影響，大量生產，減少人力，縮短工期。 (五)自重輕，增加梁跨度，適合高層建築。 鋼骨構造之缺點： (一)加工時容易產生殘留應力。 (二)耐蝕性低，須作表面處理。 (三)溫度變化易影響強度。 (四)因構件長細比大，易挫屈變形及振動
