大连理工大学：《画法几何学》课程电子教案（PPT教学课件）第三章 直线（请使用幻灯片放映）

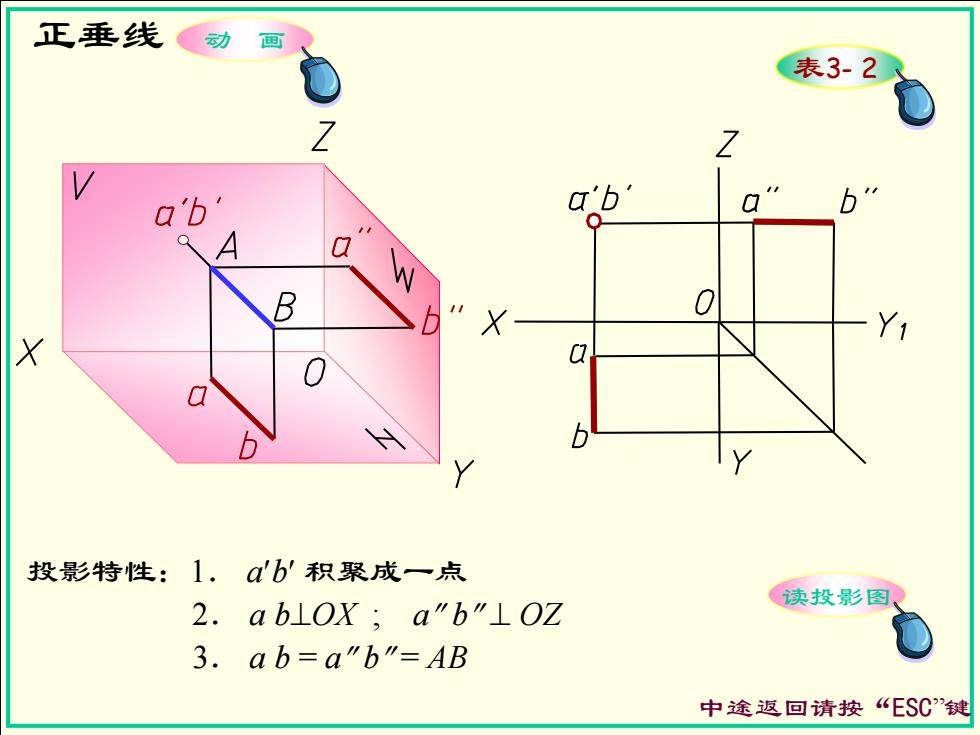

正垂线动 画 表3-2 a'b' a'b b B 0 Y1 X 投影特性：1.ab'积聚成一点 读投影图 2.ab⊥OX；a"b"⊥OZ 3.ab=a"b"=AB 中途返回请按“ES0键

正垂线 投影特性：1． ab 积聚成一点 2． a b⊥OX ; a b ⊥ OZ 3． a b = a b = AB 动 画 读投影图 表3- 2 中途返回请按“ESC”键

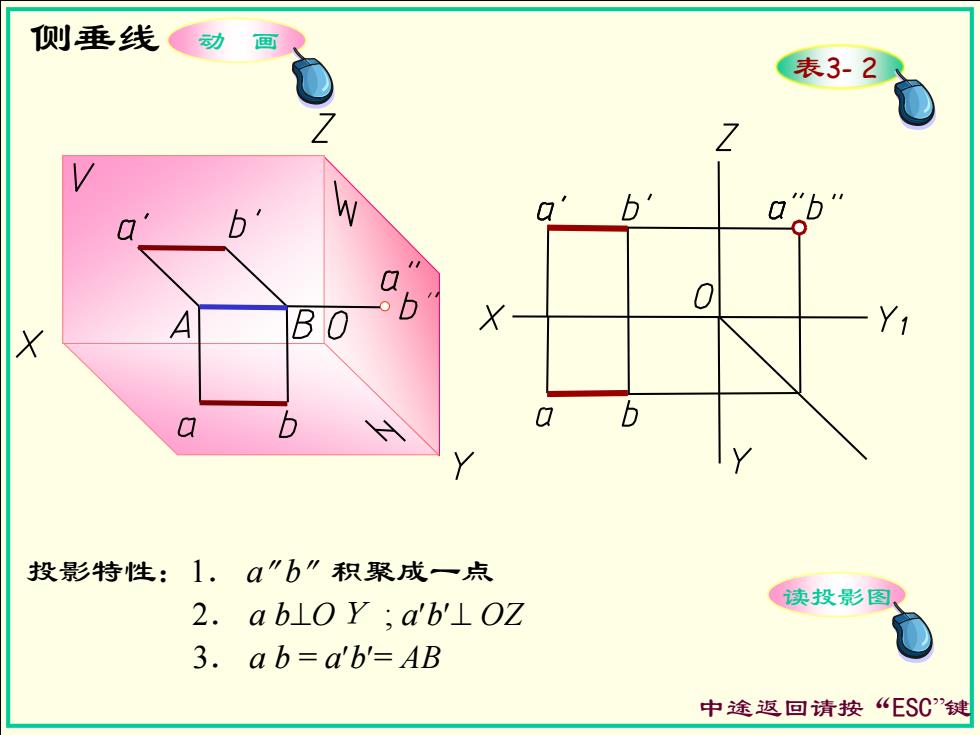

侧垂线动 表3-2 Z b “b X 投影特性：1.a"b〃积聚成一点 读投影图，、 2.ab⊥OY;a'b'LOZ 3.ab=a'b'=AB 中途返回请按“ESC键

侧垂线 投影特性：1． a b 积聚成一点 2． a b⊥OＹ ; ab⊥ OZ 3． a b = ab= AB 动 画 读投影图 表3- 2 中途返回请按“ESC”键

从属于投影面的直线 一从属于V面的直线 Z Z b b b X 0 Y1 中途返回请按“ES0键

从属于投影面的直线 —从属于V面的直线 中途返回请按“ESC”键

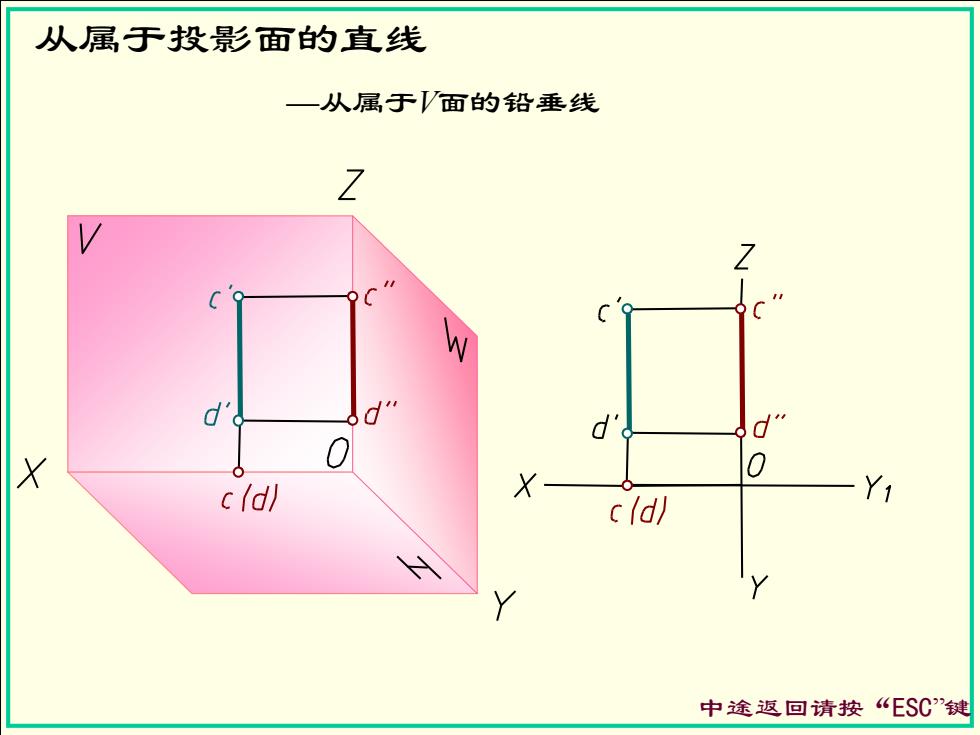

从属于投影面的直线 一从属于V面的铅垂线 Z Z d d d" X 0 0 c(d) X Y1 c(d) Y Y 中途返回请按“ES0键

从属于投影面的直线 —从属于V面的铅垂线 中途返回请按“ESC”键

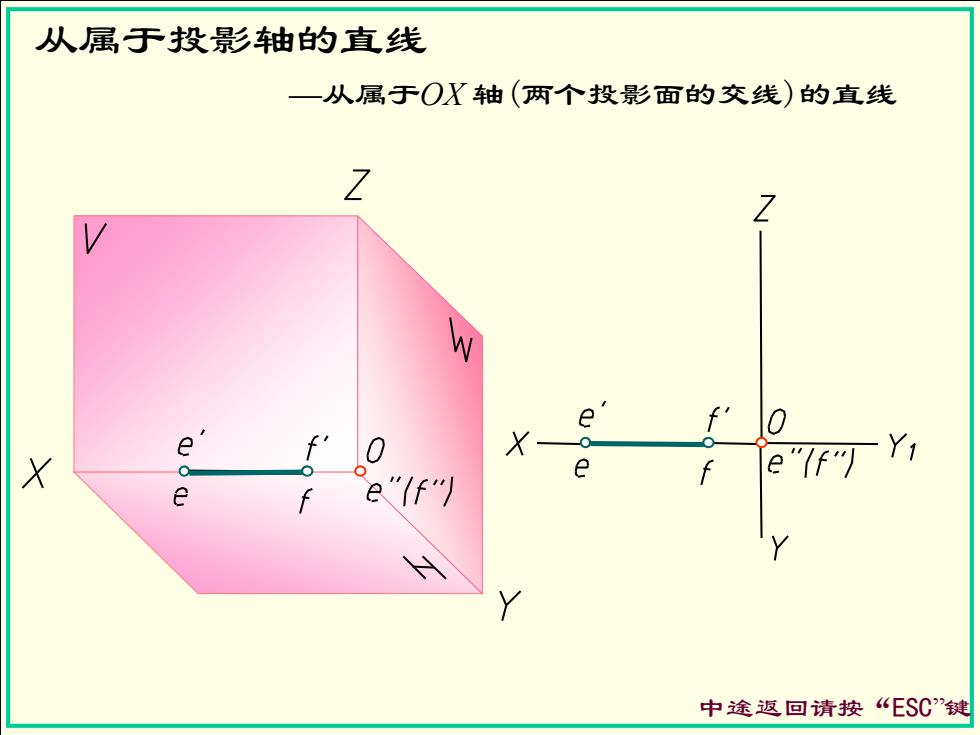

从属于投影轴的直线 一从属于OX轴（两个投影面的交线）的直线 Z Z o' X 0 X e e e"If") f 中途返回请按“ES0键

从属于投影轴的直线 —从属于OX 轴(两个投影面的交线)的直线 中途返回请按“ESC”键
