说明： B 1、三棱边：A、B、C的 三个一元系统； 2、三侧面：构成三个简 单二元系统状态图，并具有 相应的二元低共熔点； 3、二元系统的液相线在 三元系统中发展为液相面， 液相面代表了一种二相平衡 e B 状态，三个液相面以上的空 间为熔体的单相区； E e A 海南大学材料科学与工程基础电子教案
海南大学材料科学与工程基础电子教案 C B A E / A/ B / C / e 3 e 1 e 2 EE 2 E 3 E 1 说明 ： 1 、三棱边： A 、 B 、 C 的 三个一元系统； 2、三侧面：构成三个简 单二元系统状态图 ，并具有 相应的二元低共熔点； 3、二元系统的液相线在 三元系统中发展为液相面 ， 液相面代表了一种二相平衡 状态 ，三个液相面以上的空 间为熔体的单相区；
说明： B/ 4、液相面相交成界线，界 线代表了系统的三相平衡状 态，f=1 5、三个液相面和三条界 线在空间交于E点，处于四 E 相平衡状态，f=0; 6、平面投影图 B E e A 海南大学材料科学与工程基础电子教案
海南大学材料科学与工程基础电子教案 C B A E/ A/ B/ C/ e3 e1 e2 E E2 E3 E1 说明： 4、液相面相交成界线，界 线代表了系统的三相平衡状 态，f ＝ 1； 5、三个液相面和三条界 线在空间交于E/点，处于四 相平衡状态， f ＝ 0； 6、平面投影图
一、三元相图成分表示方法 相图成分通常用浓度（或成分）三角形 (concentration/,composition triangle)表示。 常用的成分三角形有等边成分三角形、等腰 成分三角形或直角成分三角形 海南大学材料科学与工程基础电子教案
海南大学材料科学与工程基础电子教案 相图成分通常用浓度(或成分)三角形 （concentration/composition triangle）表示。 常用的成分三角形有等边成分三角形、等腰 成分三角形或直角成分三角形 一 、三元相图成分表示方法

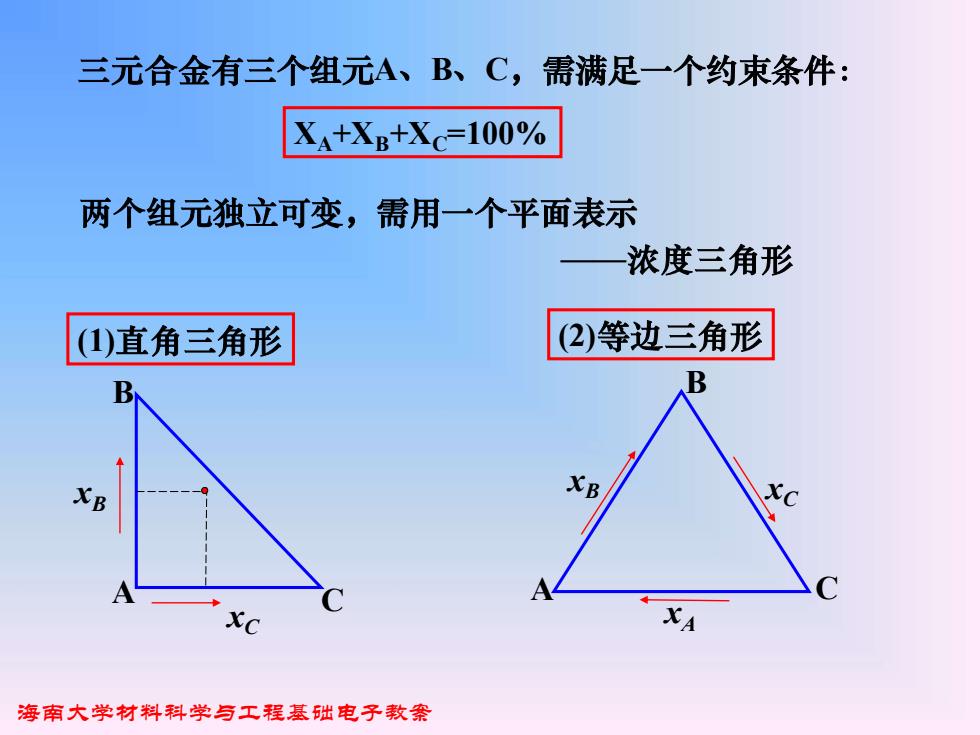

三元合金有三个组元A、B、C,需满足一个约束条件： X4+XB+Xc=100% 两个组元独立可变，需用一个平面表示 浓度三角形 (1)直角三角形 (2)等边三角形 D XB XA 海南大学材料科学与工程基础电子教案
海南大学材料科学与工程基础电子教案 三元合金有三个组元A、B、C，需满足一个约束条件： XA+XB+XC=100% 两个组元独立可变，需用一个平面表示 ——浓度三角形 A C B xC xB (1)直角三角形 (2)等边三角形 A B C xC xB xA

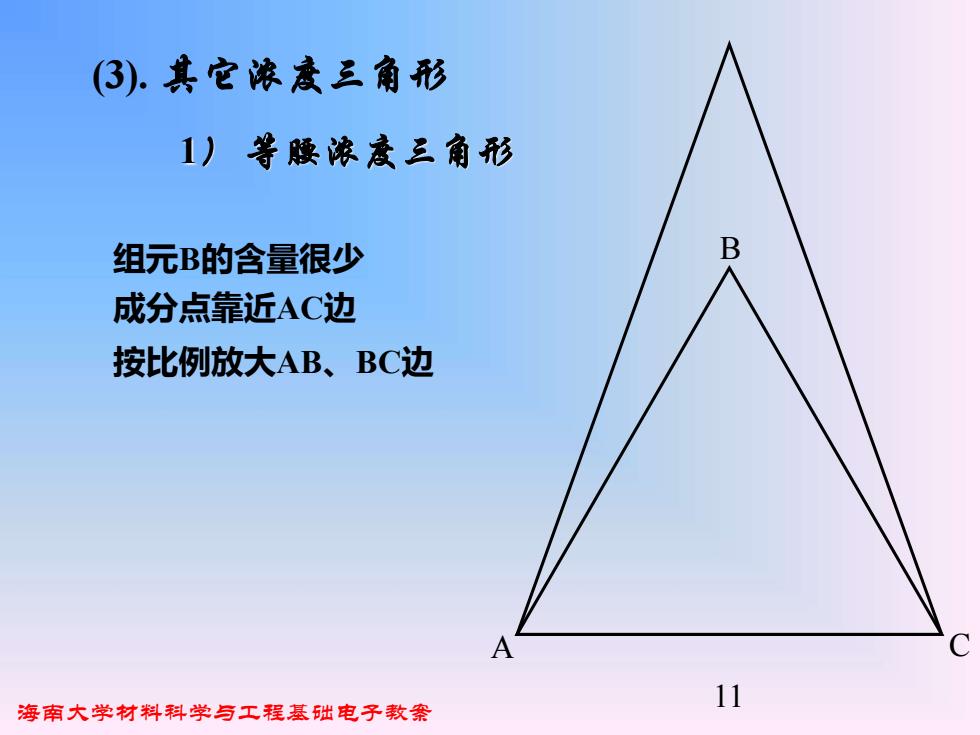

3).其它浓意三角形 1)等腰浓麦三角形 组元B的含量很少 B 成分点靠近AC边 按比例放大AB、BC边 11 海南大学材料科学与工程基础电子教案
海南大学材料科学与工程基础电子教案 11 (3). 其它浓度三角形 1） 等腰浓度三角形 组元B的含量很少 成分点靠近AC边 按比例放大AB、BC边 A B C
