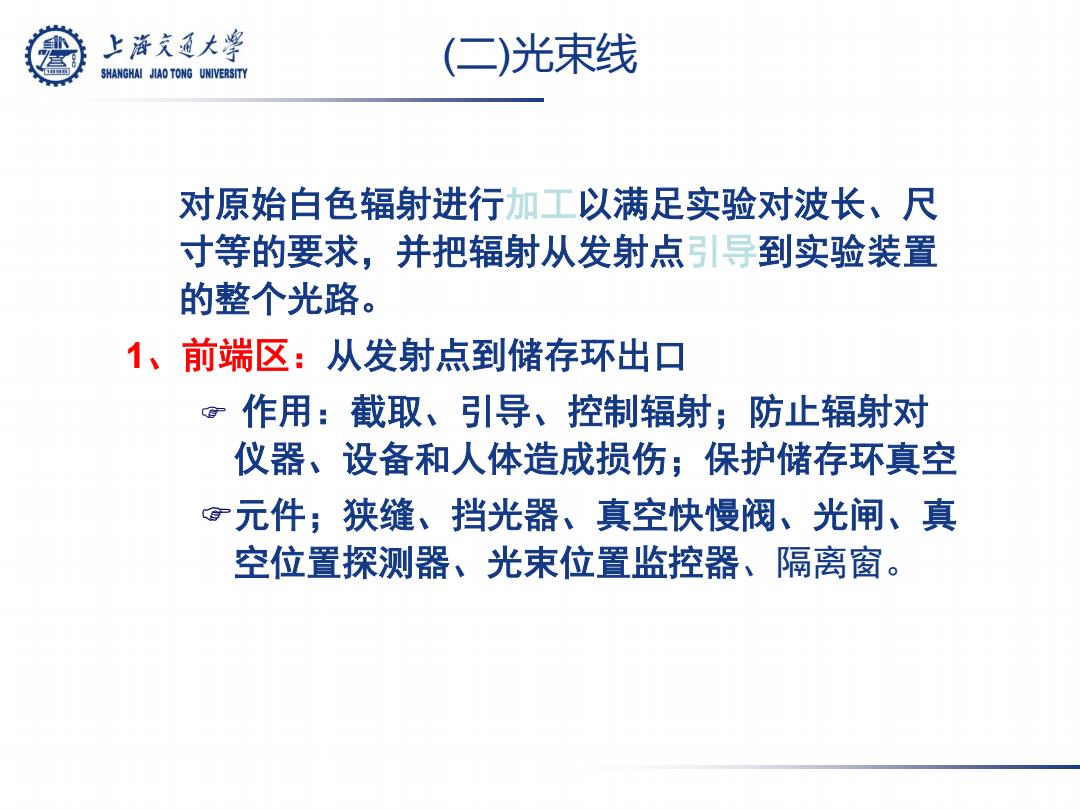

上游充通大学 SHANGHAI JIAO TONG UNIVERSITY (二)光束线 对原始白色辐射进行加工以满足实验对波长、尺 寸等的要求，并把辐射从发射点引导到实验装置 的整个光路。 1、前端区：从发射点到储存环出口 作用：截取、引导、控制辐射；防止辐射对 仪器、设备和人体造成损伤；保护储存环真空 ©元件；狭缝、挡光器、真空快慢阀、光闸、真 空位置探测器、光束位置监控器、隔离窗
(二)光束线 对原始白色辐射进行加工以满足实验对波长、尺 寸等的要求，并把辐射从发射点引导到实验装置 的整个光路。 1、前端区：从发射点到储存环出口 作用：截取、引导、控制辐射；防止辐射对 仪器、设备和人体造成损伤；保护储存环真空 元件；狭缝、挡光器、真空快慢阀、光闸、真 空位置探测器、光束位置监控器、隔离窗

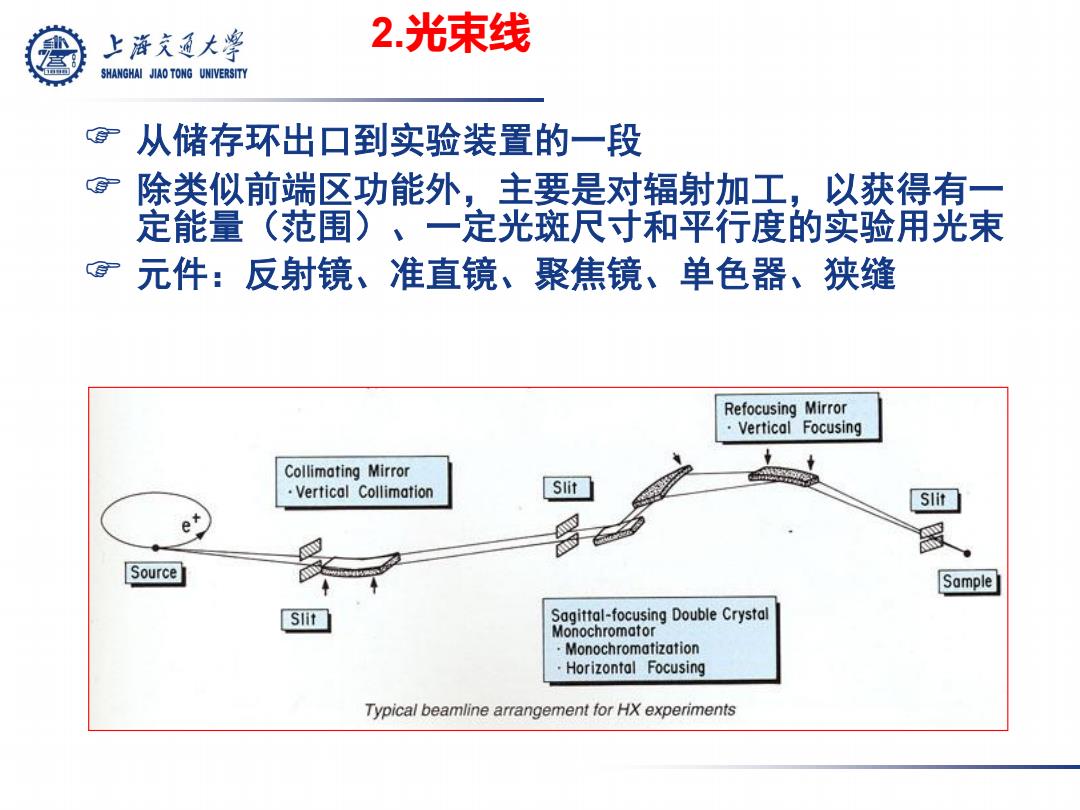

上游文通大学 2.光束线 SHANGHAI JIAO TONG UNIVERSITY 从储存环出口到实验装置的一段 除类似前端区功能外，主要是对辐射加工，以获得有一 定能量（范围）、一定光斑尺寸和平行度的实验用光束 ©元件：反射镜、准直镜、聚焦镜、单色器、狭缝 Refocusing Mirror Vertical Focusing Collimating Mirror Vertical Collimation Slit Slit e Source Sample Slit Sagittal-focusing Double Crystal Monochromator ·Monochromatization Horizontal Focusing Typical beamline arrangement for HX experiments
2.光束线 从储存环出口到实验装置的一段 除类似前端区功能外，主要是对辐射加工，以获得有一 定能量（范围）、一定光斑尺寸和平行度的实验用光束 元件：反射镜、准直镜、聚焦镜、单色器、狭缝

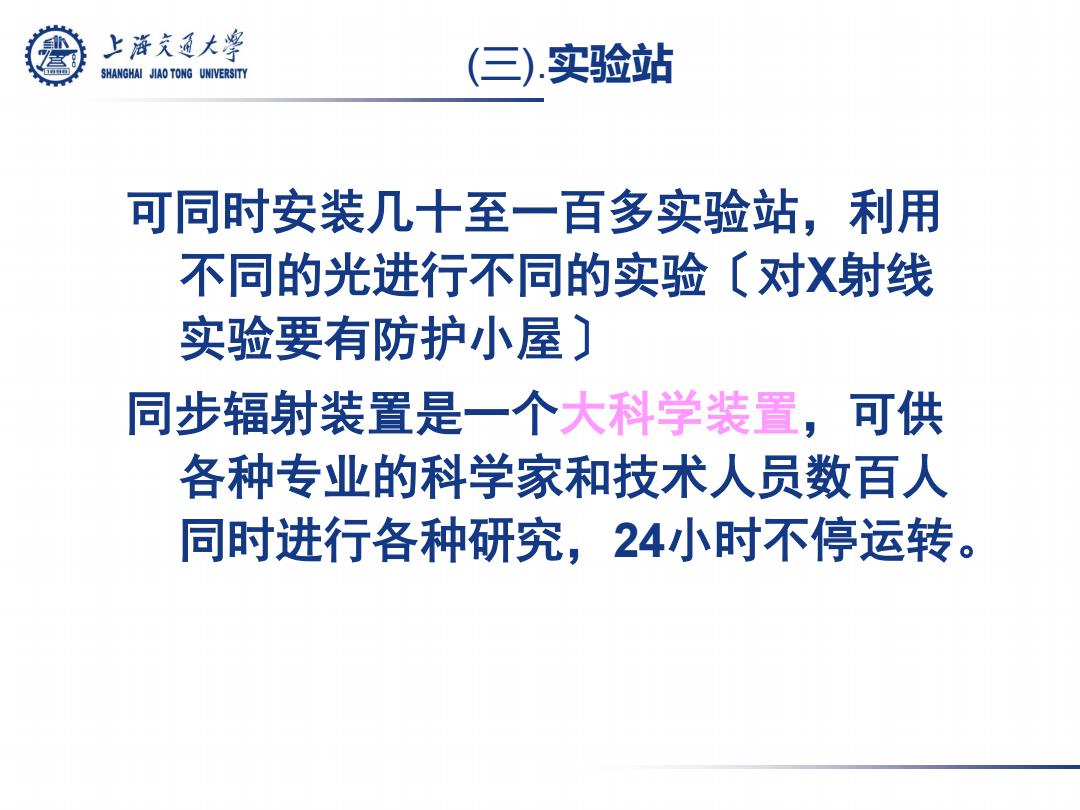

上游充通大学 SHANGHAI JIAO TONG UNIVERSITY (三).实验站 可同时安装几十至一百多实验站，利用 不同的光进行不同的实验〔对X射线 实验要有防护小屋)〕 同步辐射装置是一个大科学装置，可供 各种专业的科学家和技术人员数百人 同时进行各种研究，24小时不停运转
(三).实验站 可同时安装几十至一百多实验站，利用 不同的光进行不同的实验〔对X射线 实验要有防护小屋〕 同步辐射装置是一个大科学装置，可供 各种专业的科学家和技术人员数百人 同时进行各种研究，24小时不停运转
上游充通大兽 特点及应用 SHANGHAI JIAO TONG UNIVERSITY 同步辐射光源有很宽的波谱，从红外线、可见光、真空紫外、 软X射线一直延伸到硬X射线，既能覆盖宽的频谱范围又能得 到高亮度的光源。 SR很适合用来研究固体、分子和生物体的结构。原子、分子 和蛋白质的尺度在这长度内，而且化学键和晶体的原子间距 也在这尺度范围 ·选择波长1000A的光，可以辨认出病毒细胞； ·了解组成蛋白质和DNA（脱氧核糖核酸)，须用波长40A的光； 波长12A的光可以看到进一步的螺旋结构：要看螺旋结构的分子组成， 必须选择波长4A的光。 原子分子、固体和生物体系统的电子性质的信息是理解其物 理和化学性质的关键。 ·SR光子能量从几个eV到105eV,对应于原子、分子、固体和生物体 中电子的束缚能，束缚电子包括：共价电子、化学键电子和蕊电子等， SR的光子能量适合于检测上述电子及其化学键的性质
特点及应用 同步辐射光源有很宽的波谱，从红外线、可见光、真空紫外、 软X射线一直延伸到硬X射线，既能覆盖宽的频谱范围又能得 到高亮度的光源。 SR很适合用来研究固体、分子和生物体的结构。原子、分子 和蛋白质的尺度在这长度内，而且化学键和晶体的原子间距 也在这尺度范围。 • 选择波长1000Å的光，可以辨认出病毒细胞； • 了解组成蛋白质和DNA（脱氧核糖核酸），须用波长40 Å的光； • 波长12 Å的光可以看到进一步的螺旋结构;要看螺旋结构的分子组成， 必须选择波长4 Å的光。 原子分子、固体和生物体系统的电子性质的信息是理解其物 理和化学性质的关键。 • SR光子能量从几个eV到105eV，对应于原子、分子、固体和生物体 中电子的束缚能，束缚电子包括: 共价电子、化学键电子和蕊电子等， SR的光子能量适合于检测上述电子及其化学键的性质
上游充通大兽 SHANGHAI JIA TONG UI"VERSITY 日本Cme0t006g-8]

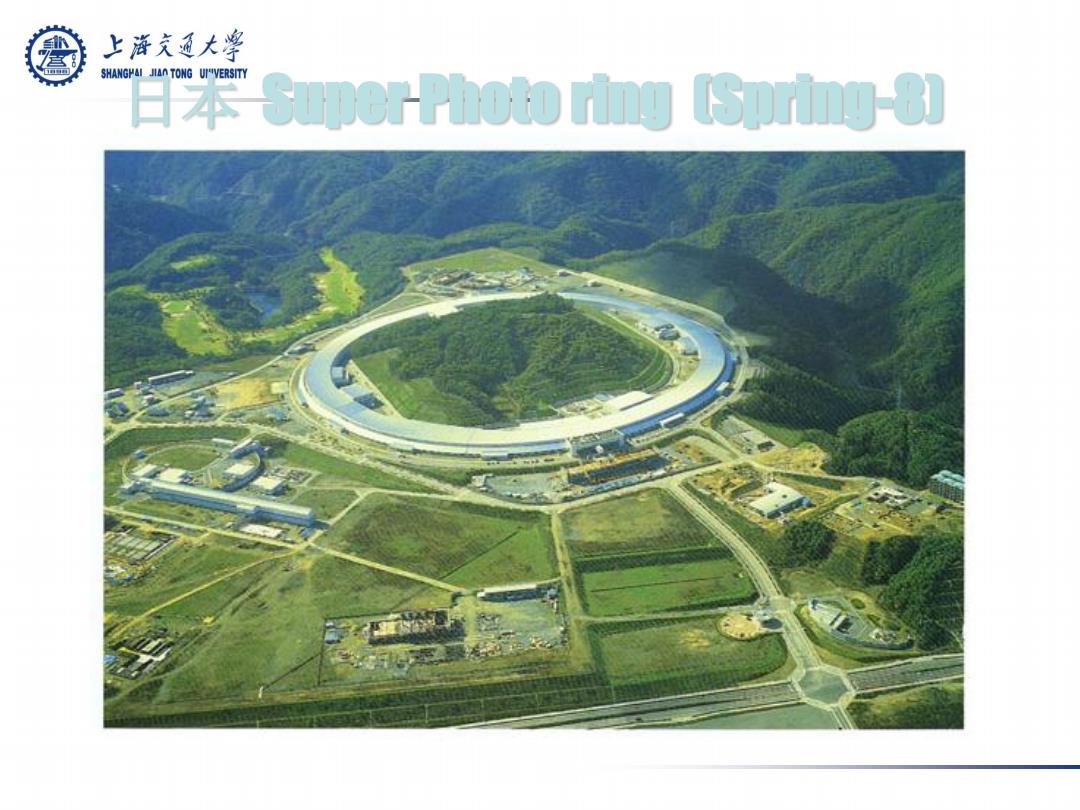

日本 Super Photo ring (Spring-8)
