上游充通大学 加速器的发展 SHANGHAI JIAO TONG UNIVERSITY (3)同步加速器 ·1945年M cMIllan和Veksler发明了同步加速器。同步 加速器是由许多c形磁铁环状排列而成，在磁铁中部 安装了环形真空盒，在外的某一段安装了频高压加速 腔。电子就在真空盒内，在磁铁的作用下作环行运动， 而在经过高频腔时得到加速。为了使加速后的电子仍 以相同的半径作环形运动，这就要同步改变C形磁铁 造成的约束磁场，这就是同步加速器名称的由来
加速器的发展 (3)同步加速器 • 1945年M cMlllan和Veksler发明了同步加速器。同步 加速器是由许多c形磁铁环状排列而成，在磁铁中部 安装了环形真空盒，在外的某一段安装了频高压加速 腔。电子就在真空盒内，在磁铁的作用下作环行运动， 而在经过高频腔时得到加速。为了使加速后的电子仍 以相同的半径作环形运动，这就要同步改变c形磁铁 造成的约束磁场，这就是同步加速器名称的由来

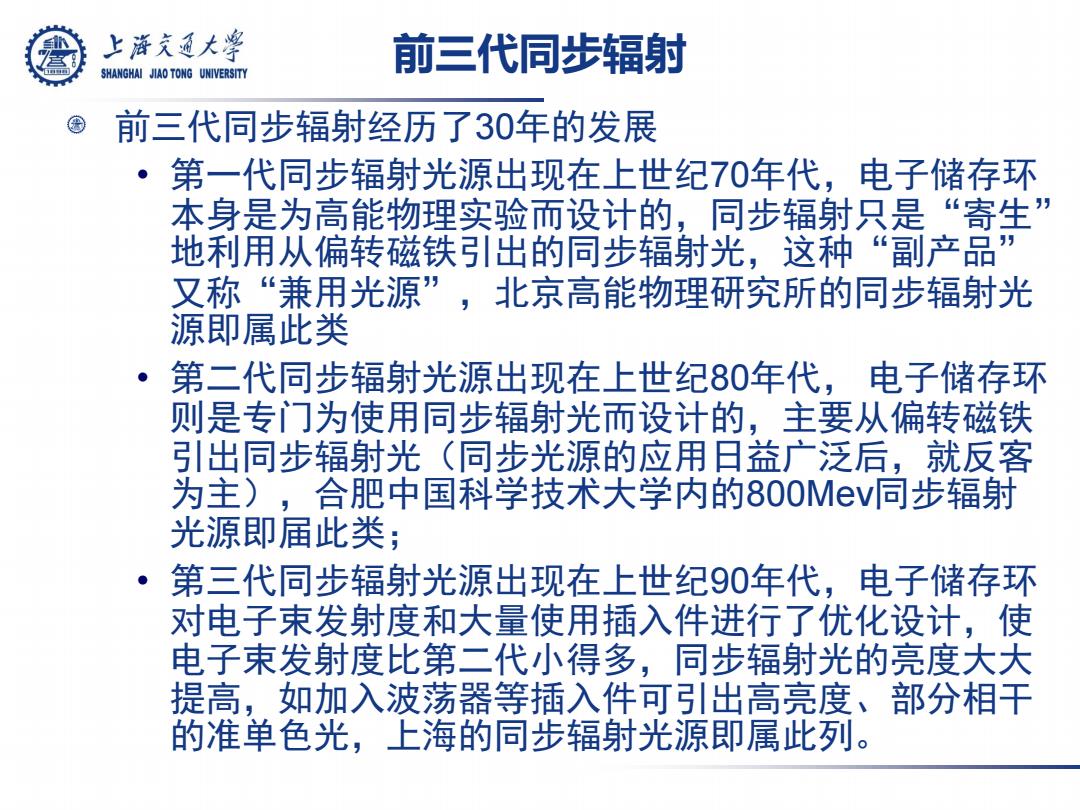

上游充通大学 前三代同步辐射 SHANGHAI JIAO TONG UNIVERSITY 前三代同步辐射经历了30年的发展 第一代同步辐射光源出现在上世纪70年代，电子储存环 本身是为高能物理实验而设计的，同步辐射只是“寄生” 地利用从偏转磁铁引出的同步辐射光，这种“副产品” 又称“兼用光源”，北京高能物理研究所的同步辐射光 源即属此类 第二代同步辐射光源出现在上世纪80年代，电子储存环 则是专门为使用同步辐射光而设计的，主要从偏转磁铁 引出同步辐射光（同步光源的应用日益广泛后，就反客 为主)，合肥中国科学技术大学内的800Mev同步辐射 光源即届此类； 第三代同步辐射光源出现在上世纪90年代，电子储存环 对电子束发射度和大量使用插入件进行了优化设计，使 电子束发射度比第二代小得多，同步辐射光的亮度大大 提高，如加入波荡器等插入件可引出高亮度、部分相干 的准单色光，上海的同步辐射光源即属此列
前三代同步辐射 前三代同步辐射经历了30年的发展 • 第一代同步辐射光源出现在上世纪70年代，电子储存环 本身是为高能物理实验而设计的，同步辐射只是“寄生” 地利用从偏转磁铁引出的同步辐射光，这种“副产品” 又称“兼用光源”，北京高能物理研究所的同步辐射光 源即属此类 • 第二代同步辐射光源出现在上世纪80年代， 电子储存环 则是专门为使用同步辐射光而设计的，主要从偏转磁铁 引出同步辐射光（同步光源的应用日益广泛后，就反客 为主），合肥中国科学技术大学内的800Mev同步辐射 光源即届此类； • 第三代同步辐射光源出现在上世纪90年代，电子储存环 对电子束发射度和大量使用插入件进行了优化设计，使 电子束发射度比第二代小得多，同步辐射光的亮度大大 提高，如加入波荡器等插入件可引出高亮度、部分相干 的准单色光，上海的同步辐射光源即属此列
上游充通大学 同步辐射装置构成 SHANGHAI JIAO TONG UNIVERSITY 同步辐射发生装置、光束线及实验站三大部分组成 实验室和用户办公室 光束线、实验站、 高颍加谏脖 储存环 磁聚焦结枸真空管逍 直线加速器 增强器 東流传输管线 屏蔽墙 括入件 束流引入毁 实验大厅 169.86m×153.92m
同步辐射装置构成 同步辐射发生装置、光束线及实验站三大部分组成
上游充通大学 SHANGHAI JIAO TONG UNIVERSITY (一）同步辐射发生装置 早期使用加速器，现在主要使用电子存储环 存储环主要电子注入器、电子存储环、光束线组成 1.注入器 (1)电子枪：大量发射电子 (2)直线加速器(Linac): 初步加速，几十至几百MeV,产生电子，形成电子束团 (3).增强器(Booster) 是一台同步加速器，起进一步加速电子，使达到需要值的作 用 电子能量可达GeV
(一) 同步辐射发生装置 早期使用加速器，现在主要使用电子存储环 存储环主要电子注入器、电子存储环、光束线组成 1. 注入器 (1) 电子枪：大量发射电子 (2) 直线加速器(Linac)： 初步加速,几十至几百MeV,产生电子,形成电子束团 (3). 增强器（Booster） 是一台同步加速器，起进一步加速电子，使达到需要值的作 用 电子能量可达GeV
上游充通大兽 SHANGHAI JIAO TONG UNIVERSITY 2、电子储存环(storage ring) 一定能量电子在环内稳定运转，发射同步辐射。 由磁聚焦结构、高频加速谐振腔、束流传输束线、插入件及真空室构 成。 ID:The insertion device generates BM The bending magnet various characteristic types of SR. bends the beam and generates SR. rf accelerating cavity:The cavity replenishes the stored beam with energy lost by the generation of SR. Vacuum Duct:The pressure in the QM The quadrupole magnet duct is kept below 10 Torr in works as a lens to focus the beam. order to reduce beam decay caused by collisions with residual gas
2、电子储存环（storage ring） 一定能量电子在环内稳定运转，发射同步辐射。 由磁聚焦结构、高频加速谐振腔、束流传输束线、插入件及真空室构 成
