上降哀通大学 SHANGHAI JIAO TONG UNIVERSITY 探索微观物质世界 第十讲透射电子显微镜 饶群力 漏 上海交通大学 wwwi 分析测试中心 SHANG 1日
探索微观物质世界 第十讲 透射电子显微镜 饶群力 上海交通大学 分析测试中心

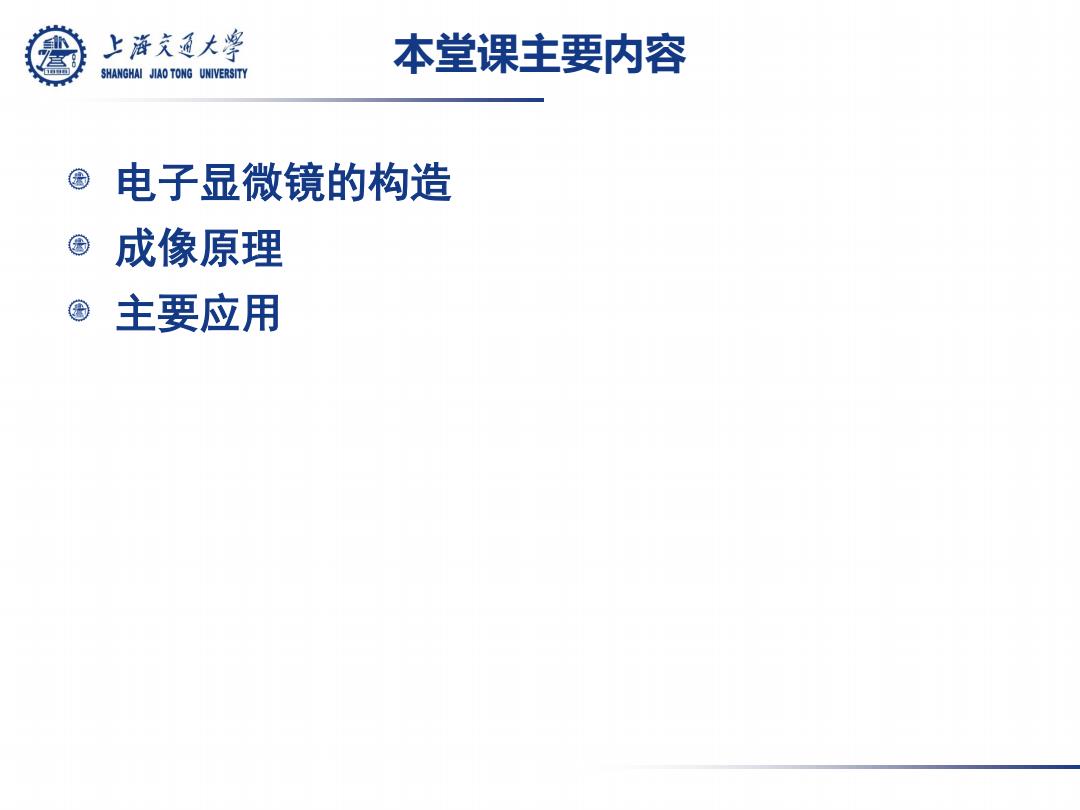

上游充通大学 本堂课主要内容 SHANGHAI JIAO TONG UNIVERSITY ©电子显微镜的构造 ©成像原理 ©主要应用
本堂课主要内容 电子显微镜的构造 成像原理 主要应用
上游充大学 透射电镜的仪器结构 SHANGHAI JIAO TONG UNIVERSITY 透射电镜一般是由： 电子光学部分 真空系统 供电系统 三大部分组成
透射电镜的仪器结构 透射电镜一般是由： 电子光学部分 真空系统 供电系统 三大部分组成
上游充大学 SHANGHAI JIAO TONG UNIVERSITY 透射电镜及光学显微镜的几何光学对比 光源 电子枪 聚光镜 聚光镜 (磁透镜 试样 试样 物镜 物镜 中间象 中间象 目镜 投影镜 毛玻璃 观察屏
透射电镜及光学显微镜的几何光学对比 光源 中间象 物镜 试样 聚光镜 目镜 毛玻璃 电子枪 聚光镜 （磁透镜） 试样 物镜 中间象 投影镜 观察屏
上肝充至大兽 SKANGHAI 10RG UNIVERSIIY TEM 显微镜 光源 电子枪 灯泡 0.0020(300kV) 波长(nm) 400×500 ≈0.0037(100kV) 真空 10-5Pa 大气 镜头 磁场 玻璃镜头 放大倍数 ×1,500,000 ×1,500 分辨率 ~0.1nm ~0.2μm 样品台 金属网 玻璃片
TEM 显微镜 光源 电子枪 灯泡 波长(nm) 0.0020(300kV） ～ 0.0037(100kV) 400 ～ 500 真空 10 –5 Pa 大气 镜头 磁场 玻璃镜头 放大倍数 × 1,500,000 × 1,500 分辨率 ～ 0.1 nm ～ 0.2 μm 样品台 金属网 玻璃片 透射电镜与光学显微镜的综合比较
