4.1.3BJT的V-I特性曲线 2.输出特性曲线 饱和区 ic/mAl iB=100uA ic-fvcp)ig-const 放 80uA 3 输出特性曲线的三个区域： 60μA 大 40uA 饱和区：ic明显受vCp控制的区域， 该区域内，一般cE<0.7V(硅管)。 20uA 此时，发射结正偏，集电结正偏或 区 0 反偏电压很小。 9 12 UCE/V 截止区 截止区：i接近零的区域，相当O 放大区：ic平行于vcE轴的区域，曲 的曲线的下方。此时，VE小于死区 线基本平行等距。此时，发射结正 电压。 偏，集电结反偏。 HOME BACK NEXT
饱和区：iC明显受vCE控制的区域， 该区域内，一般vCE＜0.7V (硅管)。 此时，发射结正偏，集电结正偏或 反偏电压很小。 iC =f(vCE) iB=const 2. 输出特性曲线 输出特性曲线的三个区域: 截止区：iC接近零的区域，相当iB=0 的曲线的下方。此时， vBE小于死区 电压。 放大区：iC平行于vCE轴的区域，曲 线基本平行等距。此时，发射结正 偏，集电结反偏。 4.1.3 BJT的V-I 特性曲线

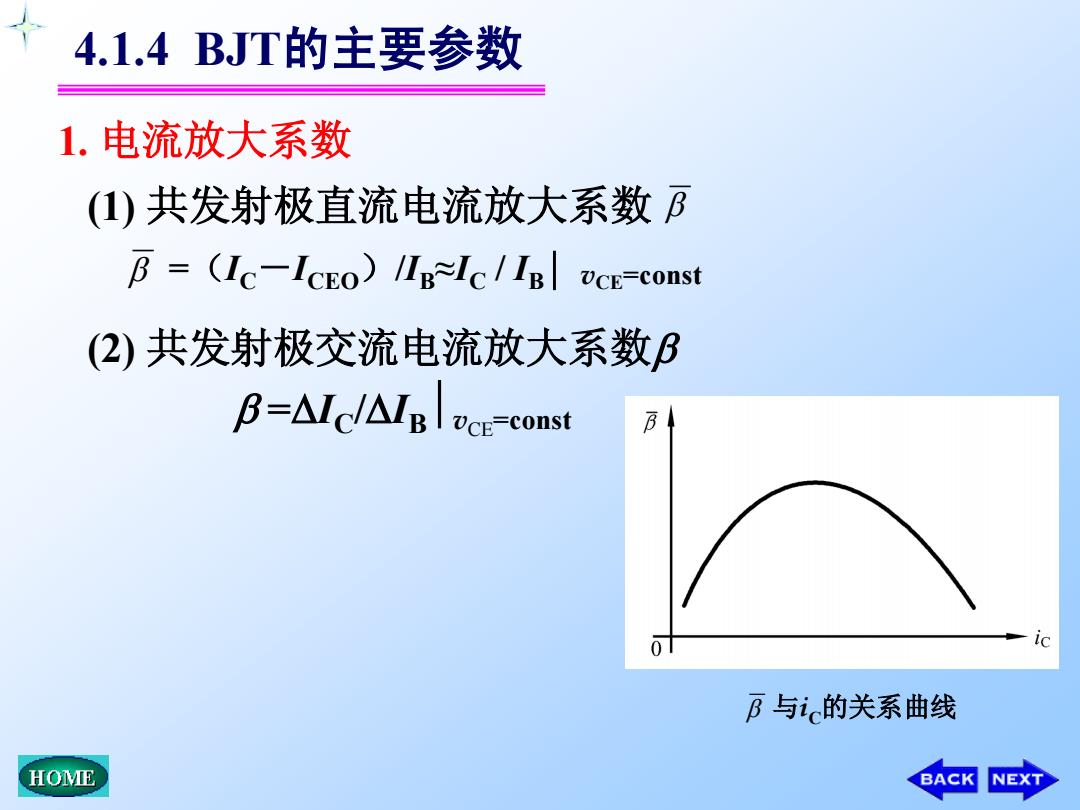

4.1.4BJT的主要参数 1.电流放大系数 (1)共发射极直流电流放大系数阝 B=(Ic-ICEo)/IgIc/IB UCE=const (2)共发射极交流电流放大系数B B=AIcJ△IBc-const 0 阝与i的关系曲线 HOME BACK NEXT
(1) 共发射极直流电流放大系数 =（IC－ICEO）/IB≈IC / IB vCE=const 1. 电流放大系数 4.1.4 BJT的主要参数 与iC的关系曲线 (2) 共发射极交流电流放大系数 =IC /IBvCE=const

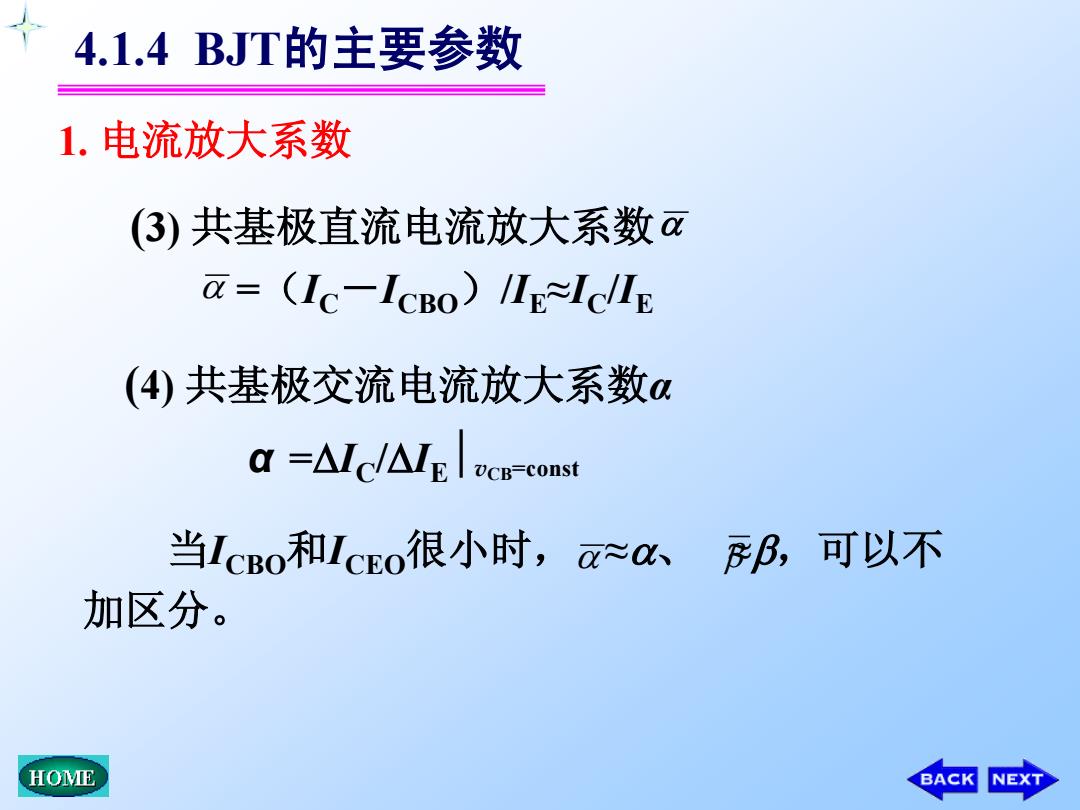

4.1.4BJT的主要参数 1.电流放大系数 3)共基极直流电流放大系数a a=(Ic-IcBo）IE=Ic/IE (4)共基极交流电流放大系数a a=△Ic/△Bcn-comst 当ICBo和IcEo很小时， a≈0、 BB, 可以不 加区分。 HOME BACK NEXT
1. 电流放大系数 (3) 共基极直流电流放大系数 =（IC－ICBO）/IE≈IC /IE (4) 共基极交流电流放大系数α α =IC /IEvCB=const 当ICBO和ICEO很小时， ≈、 ≈，可以不 加区分。 4.1.4 BJT的主要参数

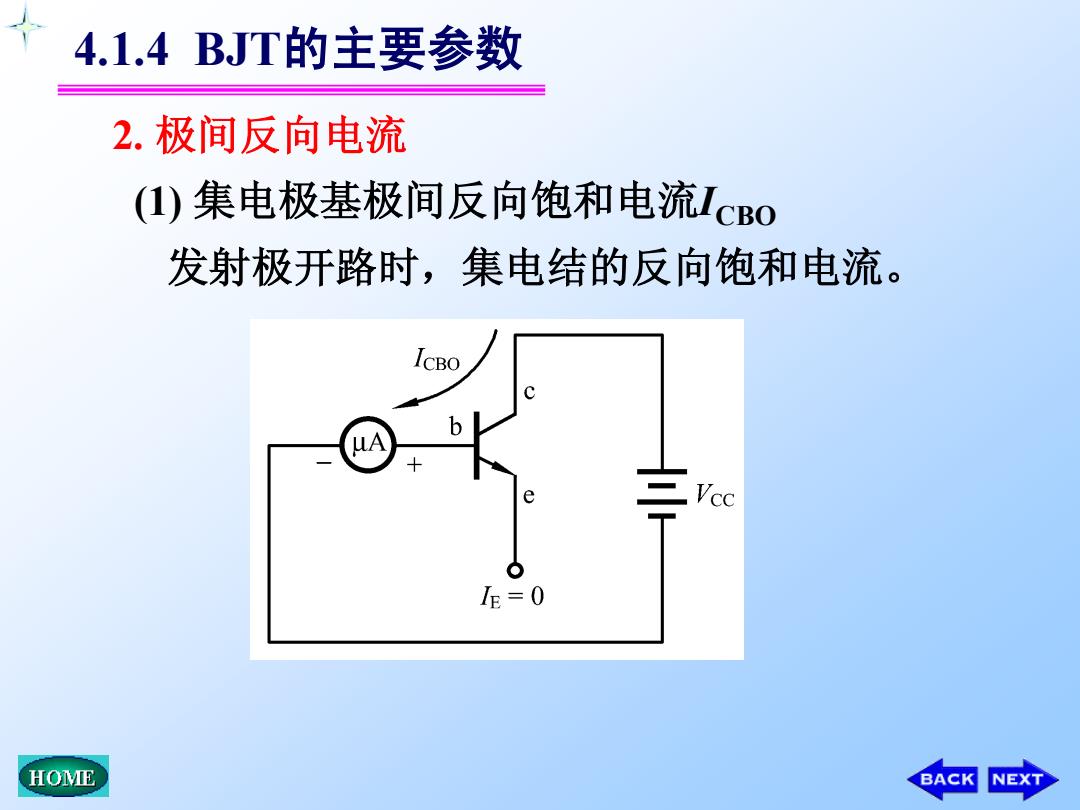

4.1.4BJT的主要参数 2.极间反向电流 (①)集电极基极间反向饱和电流Ico 发射极开路时，集电结的反向饱和电流。 IcBo Vcc E=0 HOME BACK NEXT
2. 极间反向电流 (1) 集电极基极间反向饱和电流ICBO 发射极开路时，集电结的反向饱和电流。 4.1.4 BJT的主要参数

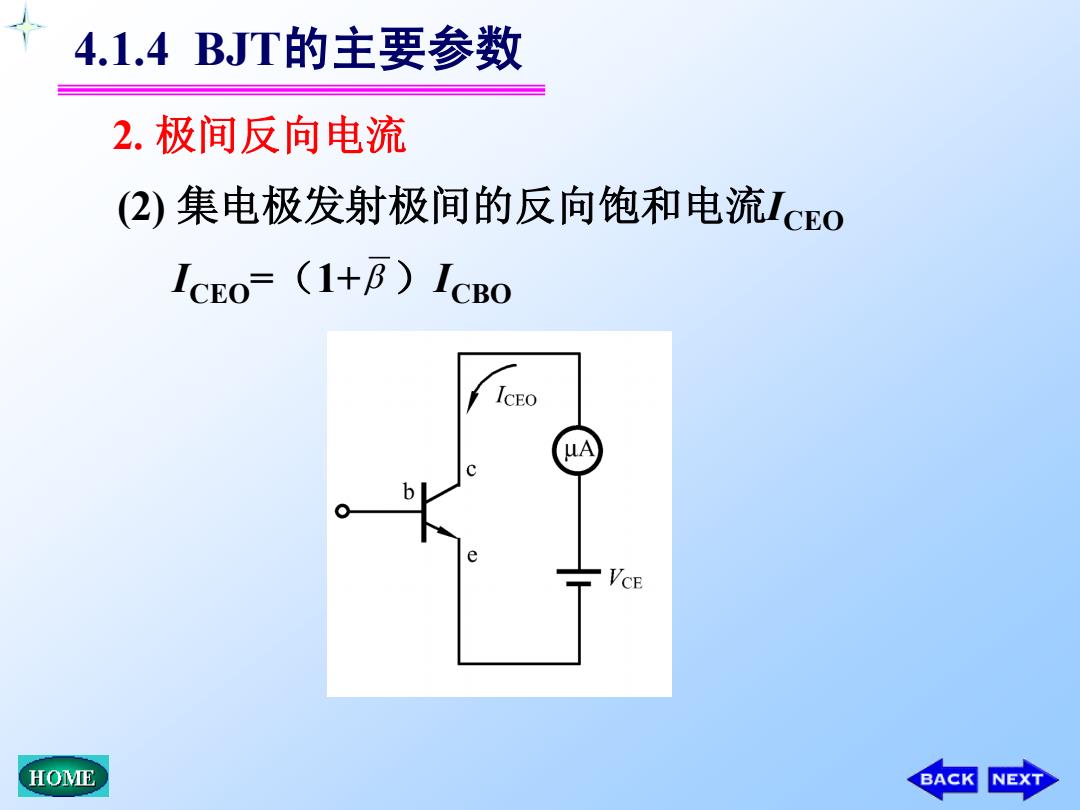

4.1.4BJT的主要参数 2.极间反向电流 (2)集电极发射极间的反向饱和电流Ic0 ICEO=(1+B)ICBO ICEO uA VCE HOME BACK NEXT
(2) 集电极发射极间的反向饱和电流ICEO ICEO =（1+ ）ICBO 4.1.4 BJT的主要参数 2. 极间反向电流
