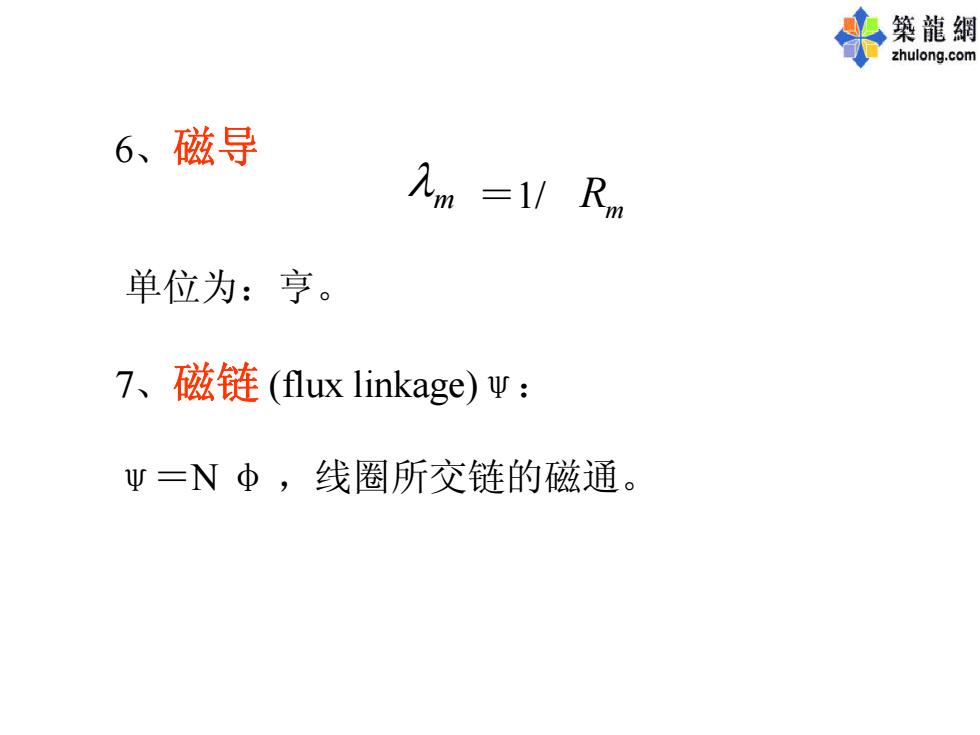

築龍網 zhulong.com 6、磁导 m=1/Rm 单位为：亨。 7、磁链(flux linkage)平： 平=N中，线圈所交链的磁通
6、磁导 ＝1/ 单位为：亨。 7、磁链 (flux linkage)ψ： ψ＝N φ ，线圈所交链的磁通。 λ m Rm

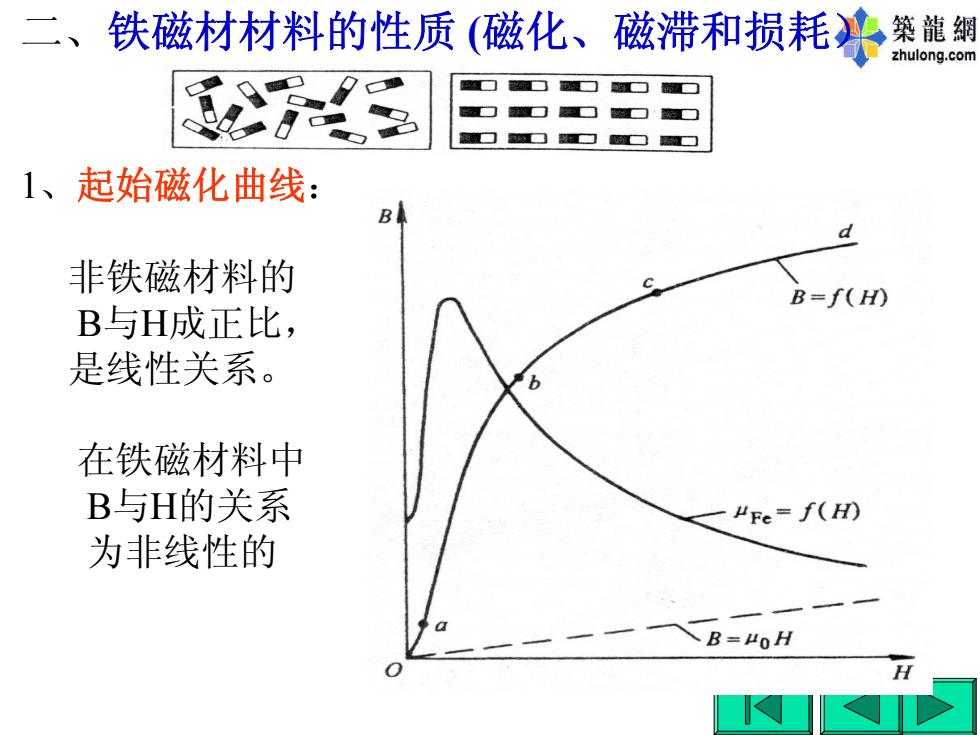

二、 铁磁材材料的性质（磁化、磁滞和损耗兴 築龍網 zhulong.com 口口 1、起始磁化曲线： d 非铁磁材料的 B=f(H) B与H成正比， 是线性关系。 在铁磁材料中 B与H的关系 “Fe=f(H) 为非线性的 B=HOH
二、铁磁材材料的性质 (磁化、磁滞和损耗） 1、起始磁化曲线： 非铁磁材料的 B与H成正比， 是线性关系。 在铁磁材料中 B与H的关系 为非线性的

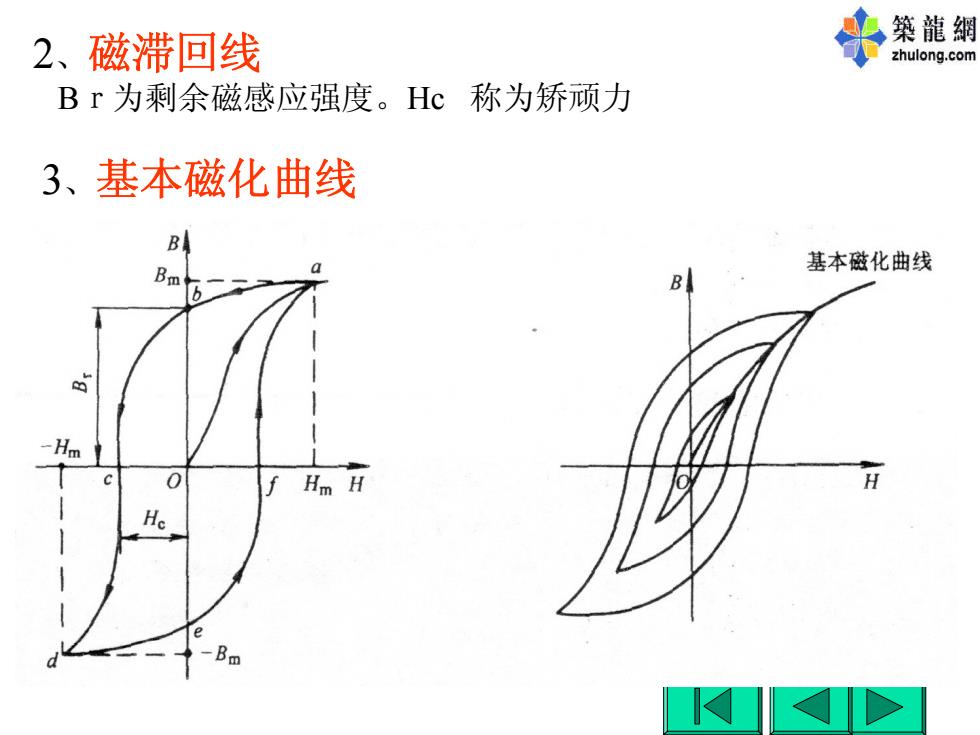

2、磁滞回线 築龍網 zhulong.com Br为剩余磁感应强度。Hc称为矫顽力 3、基本磁化曲线 B 基本磁化曲线 Bm B f Hm H H He
2、磁滞回线 Bｒ为剩余磁感应强度。Hc 称为矫顽力 3、基本磁化曲线
築龍網 4、铁心损耗：指磁滞损耗和涡流损耗。 zhulong.com (1)磁滞损耗 分析表明，磁滞损耗与磁场的交变频率、铁心的体 积V和磁滞回线所包围的面积成正比。实验证明，磁滞 回线所包围的面积与Bm的n次方成正比，故 卫b=Ch B V (2)涡流损耗 当通过铁心的磁通随时间变化时，铁心中将产生感 应电动势，并引起环流。这些环流在铁心内部围绕磁通 做旋涡状流动，故称为涡流，涡流在铁心中引起的损耗 为涡流损耗
4、铁心损耗：指磁滞损耗和涡流损耗。 （1）磁滞损耗 分析表明，磁滞损耗与磁场的交变频率、铁心的体 积V和磁滞回线所包围的面积成正比。实验证明，磁滞 回线所包围的面积与Bm的n次方成正比，故 （2）涡流损耗 当通过铁心的磁通随时间变化时，铁心中将产生感 应电动势，并引起环流。这些环流在铁心内部围绕磁通 做旋涡状流动，故称为涡流，涡流在铁心中引起的损耗 为涡流损耗 VfBCp n h = mh
築龍網 zhulong.com 分析表明，频率越高，磁通密 度越大，感应电动势就越大，涡流 损耗也就越大；而铁心的电阻越 大，涡流所流过的路径越长，涡流 损耗就越小。对于由硅钢片叠成的 铁心，经推导可知，涡流损耗为 b=C Bn
分析表明，频率越高，磁通密 度越大，感应电动势就越大，涡流 损耗也就越大；而铁心的电阻越 大，涡流所流过的路径越长，涡流 损耗就越小。对于由硅钢片叠成的 铁心，经推导可知，涡流损耗为 VBfdCp ee m 222 =
