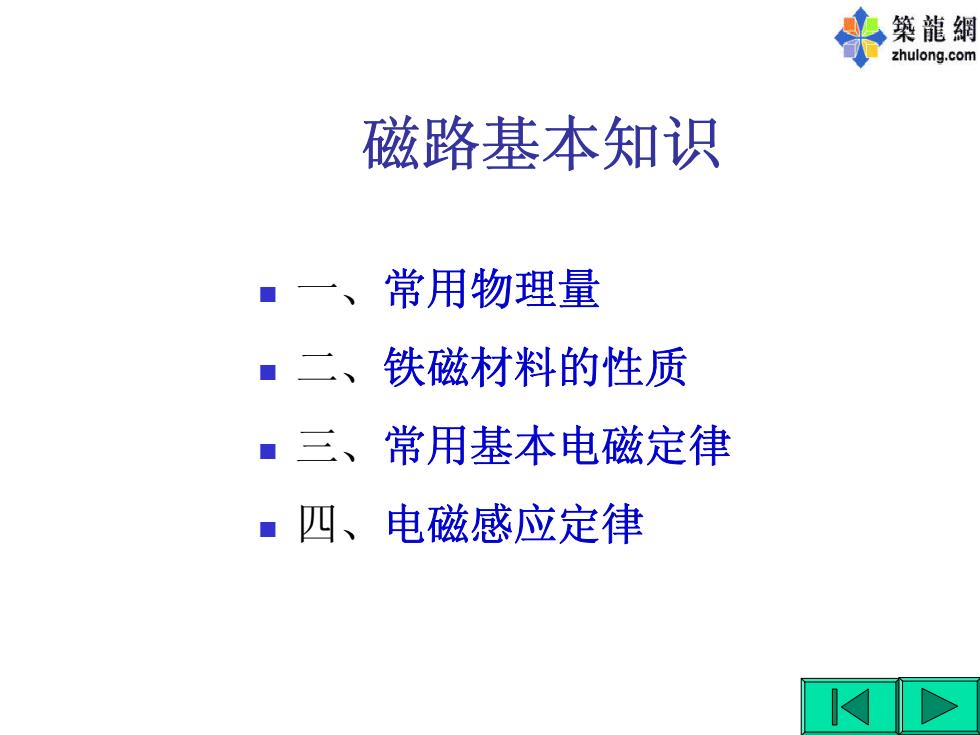

築龍網 zhulong.com 磁路基本知识 ● 一、常用物理量 二、 铁磁材料的性质 ■三、常用基本电磁定律 ■四、电磁感应定律
磁路基本知识 一、常用物理量 二、铁磁材料的性质 三、常用基本电磁定律 四、电磁感应定律
築龍網 一、常用物理量： zhulong.com 1、石 磁感应强度(magnetic flux density)B(向量) 单位：特斯拉，T,或高斯。 描述磁场强弱和磁场方向的物理量。 磁力线是闭合曲线，其方向与产生磁场的 电流的方向满足右手螺旋关系
一、常用物理量： 1、磁感应强度 (magnetic flux density) （向量） 单位：特斯拉，T，或高斯。 描述磁场强弱和磁场方向的物理量。 磁力线是闭合曲线，其方向与产生磁场的 电流的方向满足右手螺旋关系。 B r

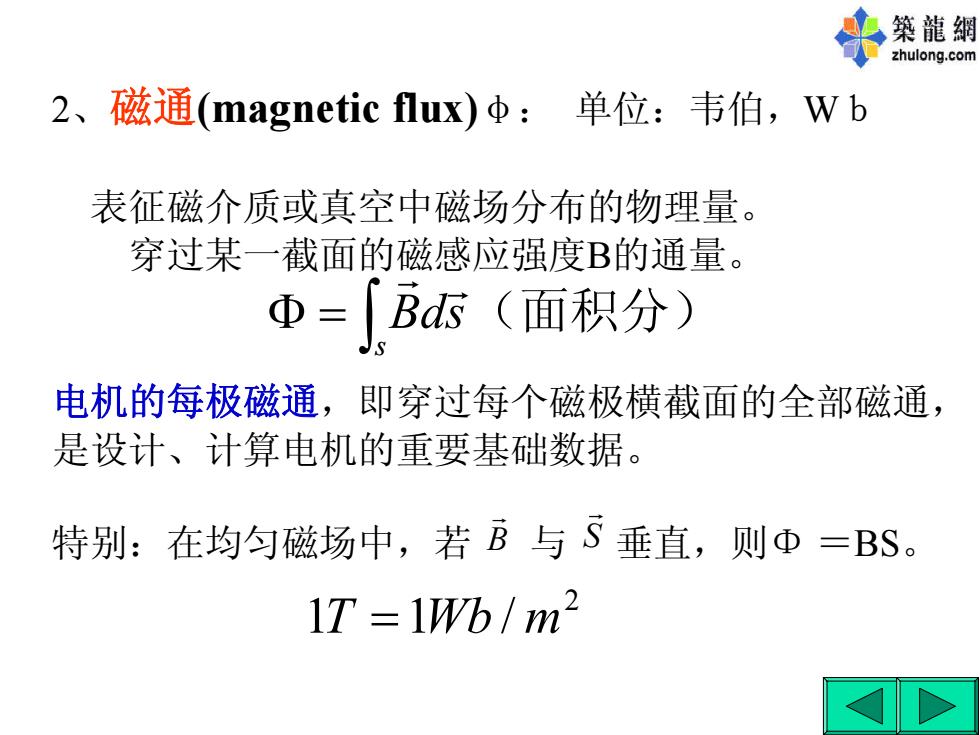

築龍網 zhulong.com 2、磁通(magnetic flux)中：单位：韦伯，Wb 表征磁介质或真空中磁场分布的物理量。 穿过某一截面的磁感应强度B的通量。 Φ=「Bd5(面积分） 电机的每极磁通，即穿过每个磁极横截面的全部磁通， 是设计、计算电机的重要基础数据。 特别：在均匀磁场中，若B与S垂直，则Φ=BS。 IT =1Wb/m2
2、磁通(magnetic flux)φ： 单位：韦伯，Wｂ 表征磁介质或真空中磁场分布的物理量。 穿过某一截面的磁感应强度B的通量。 电机的每极磁通，即穿过每个磁极横截面的全部磁通， 是设计、计算电机的重要基础数据。 特别：在均匀磁场中，若 与 垂直，则Φ ＝BS。 ∫ =Φ s sdB （面积分） r r B r S r 2 = /11 mWbT
築龍網 3、磁场强度(magnetic field intensity）H(向量 zhulong.com 单位：安匝/米，At/m. 是描述磁场强弱和方向的辅助物理量。 在电机和变压器中常常使用该物理量。 它与磁感应强度的关系： B=μi,μ为磁导率(permeability),单位为H/m, 4,=4T×10-7亨/米（真空） 非磁性物质的μ为常数；铁磁材料的μ比真空的4 大数十至数千倍。 如铸钢的μ约为4的1000倍； 各种硅钢片的μ约为4，的6000~7000倍
3、磁场强度(magnetic field intensity) （向量） 单位：安匝/米，At/ｍ． 是描述磁场强弱和方向的辅助物理量。 在电机和变压器中常常使用该物理量。 它与磁感应强度的关系： ＝μ ， μ为磁导率(permeability)，单位为H/ｍ， ＝4π×10－7亨/米 （真空） 非磁性物质的μ为常数；铁磁材料的 μ比真空的 大数十至数千倍。 如铸钢的 μ 约为 的1000倍； 各种硅钢片的μ 约为 的6000～7000倍。 H r H r B r μ0 μ0 μ0 μ0
築龍網 zhulong.com 4、磁势(magnetomotive force MMF)F: (磁压降，磁动势) 单位：安匝，At。 F=NI 线圈匝数与励磁电流之积。 5、磁阻(reluctance of the magnetic circuit): 单位为：1/亨或At/Wb Rm=L/μs L为磁路长度，S为磁路横截面积
4、磁势(magnetomotive force MMF)F： （磁压降，磁动势） 单位：安匝 , At 。 F＝NI 线圈匝数与励磁电流之积。 5、磁阻(reluctance of the magnetic circuit)： 单位为：1/亨 或 At/Wb ＝L／μｓ Ｌ为磁路长度，ｓ为磁路横截面积。 Rm
