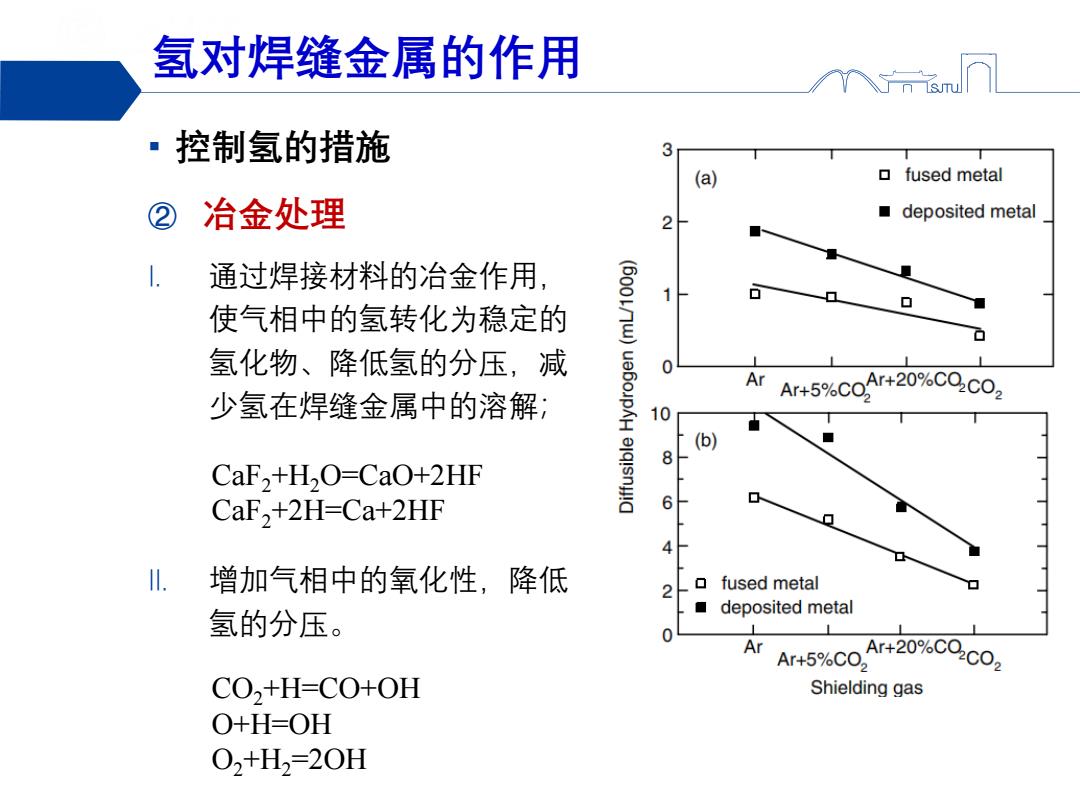

氢对焊缝金属的作用 ·控制氢的措施 3 (a) ▣fused metal ② 冶金处理 ■deposited metal 2 通过焊接材料的冶金作用， 使气相中的氢转化为稳定的 (600710 氢化物、降低氢的分压，减 Ar Ar+5%CQAr+20%CQCO 少氢在焊缝金属中的溶解； 10 (b) 8 CaF,+H,O=CaO+2HF elq!sny! CaF,+2H=Ca+2HF 6 M. 增加气相中的氧化性，降低 fused metal 氢的分压。 ■deposited metal 0 Ar Ar+5%C0,Ar+20%C0C02 CO,+H-CO+OH Shielding gas O+H-OH 02+H2=20H
▪ 控制氢的措施 ② 冶金处理 I. 通过焊接材料的冶金作用， 使气相中的氢转化为稳定的 氢化物、降低氢的分压，减 少氢在焊缝金属中的溶解； II. 增加气相中的氧化性，降低 氢的分压。 CaF2+H2O=CaO+2HF CaF2+2H=Ca+2HF CO2+H=CO+OH O+H=OH O2+H2=2OH 氢对焊缝金属的作用

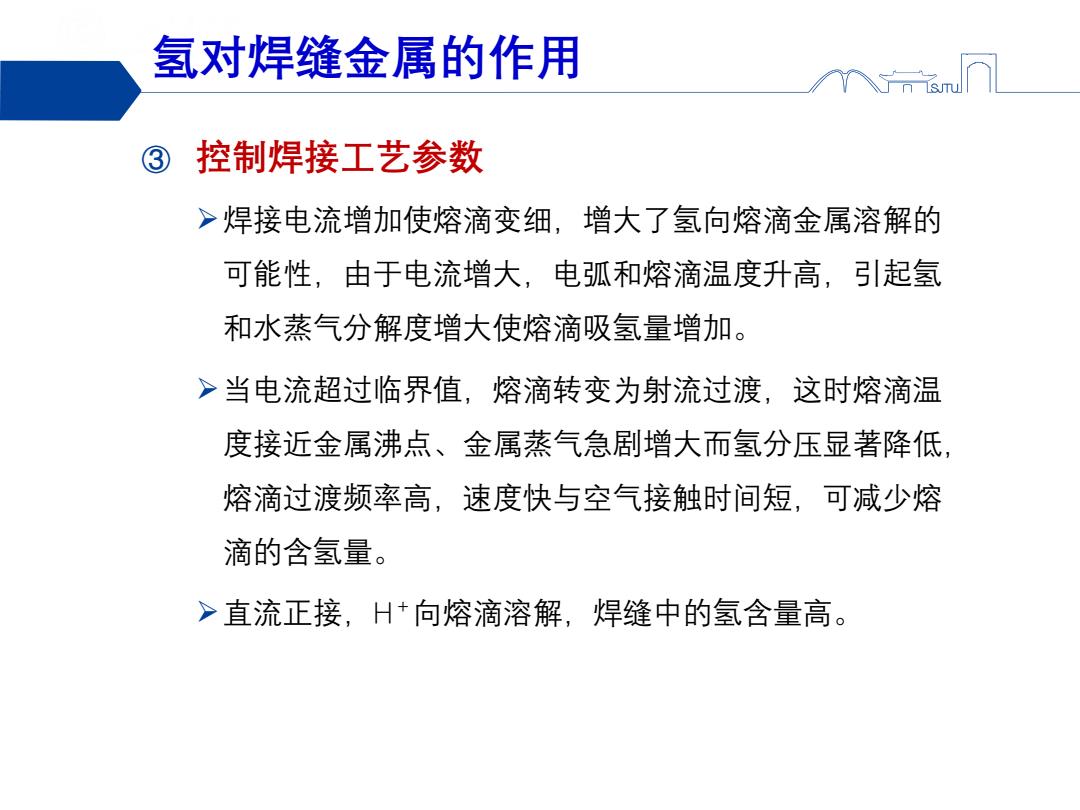

氢对焊缝金属的作用 ③ 控制焊接工艺参数 >焊接电流增加使熔滴变细，增大了氢向熔滴金属溶解的 可能性，由于电流增大，电弧和熔滴温度升高，引起氢 和水蒸气分解度增大使熔滴吸氢量增加。 >当电流超过临界值，熔滴转变为射流过渡，这时熔滴温 度接近金属沸点、金属蒸气急剧增大而氢分压显著降低， 熔滴过渡频率高，速度快与空气接触时间短，可减少熔 滴的含氢量。 >直流正接，H+向熔滴溶解，焊缝中的氢含量高
③ 控制焊接工艺参数 焊接电流增加使熔滴变细，增大了氢向熔滴金属溶解的 可能性，由于电流增大，电弧和熔滴温度升高，引起氢 和水蒸气分解度增大使熔滴吸氢量增加。 当电流超过临界值，熔滴转变为射流过渡，这时熔滴温 度接近金属沸点、金属蒸气急剧增大而氢分压显著降低， 熔滴过渡频率高，速度快与空气接触时间短，可减少熔 滴的含氢量。 直流正接，H＋向熔滴溶解，焊缝中的氢含量高。 氢对焊缝金属的作用
