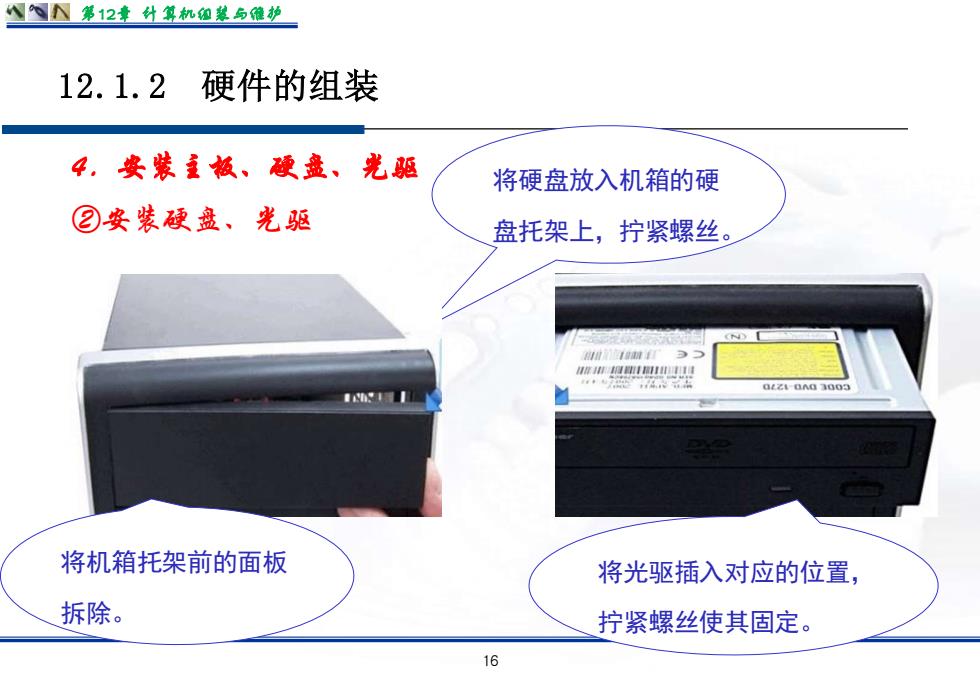

四四N第12章针算机组墓与雅护 12.1.2 硬件的组装 4.宴装主板、硬盘、光驱 将硬盘放入机箱的硬 ②安装硬盘、光驱 盘托架上，拧紧螺丝。 M71潮行3三 婴 4 o4zt 0A0 3003 81 将机箱托架前的面板 将光驱插入对应的位置， 拆除。 拧紧螺丝使其固定。 16
16 第12章 计算机组装与维护 12.1.2 硬件的组装 4．安装主板、硬盘、光驱 ②安装硬盘、光驱 将硬盘放入机箱的硬 盘托架上，拧紧螺丝。 将机箱托架前的面板 拆除。 将光驱插入对应的位置， 拧紧螺丝使其固定。

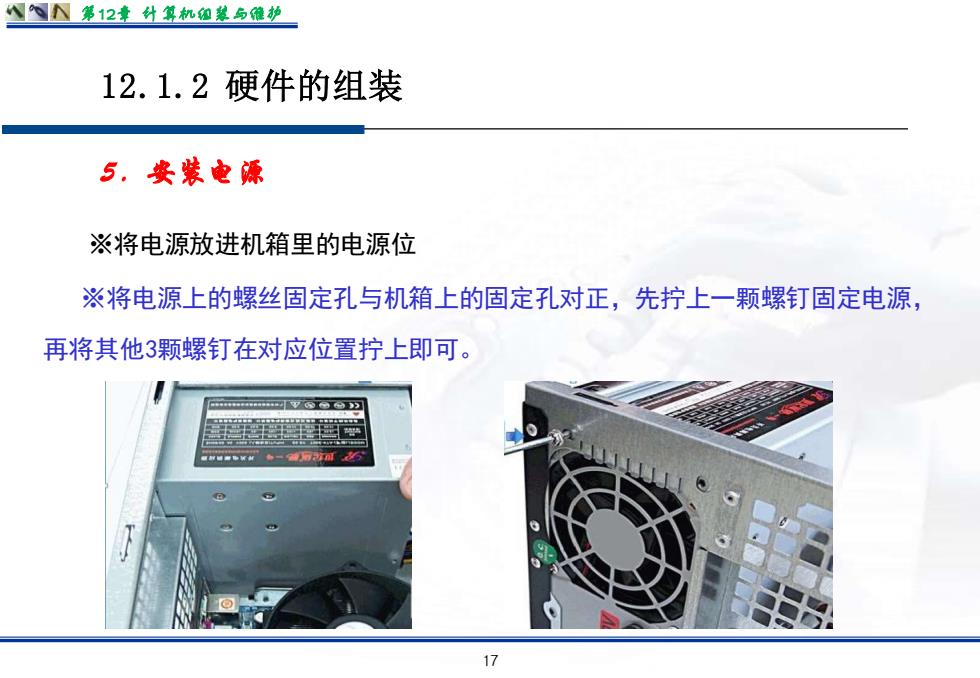

四四八第12章针算机组装与雅护 12.1.2硬件的组装 5.姿装电源 ※将电源放进机箱里的电源位 ※将电源上的螺丝固定孔与机箱上的固定孔对正，先拧上一颗螺钉固定电源， 再将其他3颗螺钉在对应位置拧上即可。 和●一万 17
17 第12章 计算机组装与维护 12.1.2 硬件的组装 5．安装电源 ※将电源放进机箱里的电源位 ※将电源上的螺丝固定孔与机箱上的固定孔对正，先拧上一颗螺钉固定电源， 再将其他3颗螺钉在对应位置拧上即可

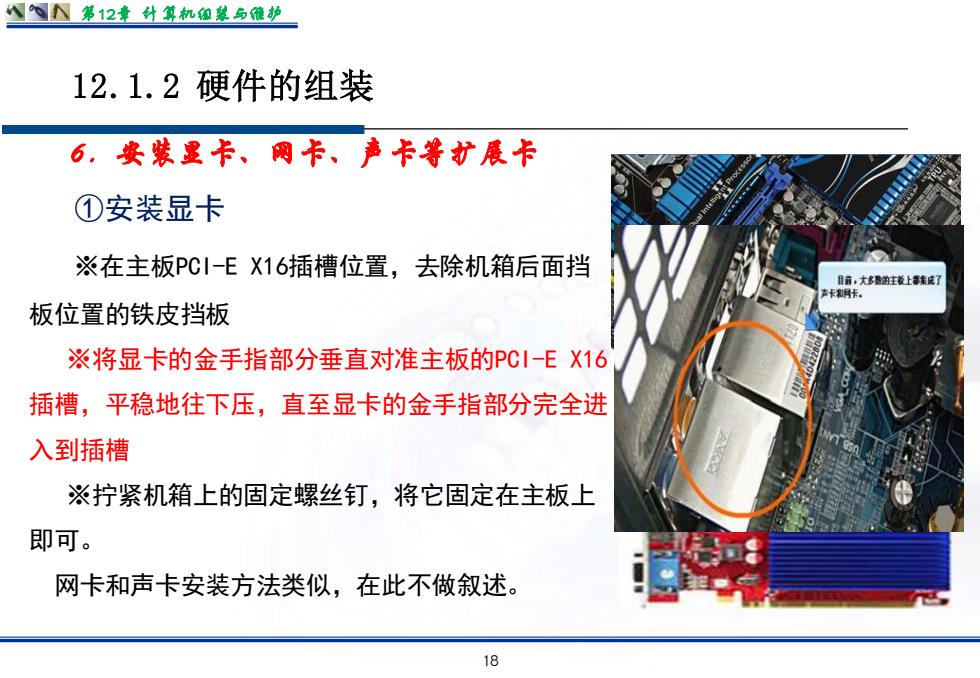

四四第12章外算机组整与雅护 12.1.2硬件的组装 6.安装里卡、网卡、声卡等扩展卡 ①安装显卡 ※在主板PC1-EX16插槽位置，去除机箱后面挡 且市，大多数的注酸上都集成了 产铜肤 板位置的铁皮挡板 ※将显卡的金手指部分垂直对准主板的PC1-EX16 插槽，平稳地往下压，直至显卡的金手指部分完全进 入到插槽 ※拧紧机箱上的固定螺丝钉，将它固定在主板上 即可。 网卡和声卡安装方法类似，在此不做叙述。 18
18 第12章 计算机组装与维护 12.1.2 硬件的组装 6．安装显卡、网卡、声卡等扩展卡 ①安装显卡 ※在主板PCI-E X16插槽位置，去除机箱后面挡 板位置的铁皮挡板 ※将显卡的金手指部分垂直对准主板的PCI-E X16 插槽，平稳地往下压，直至显卡的金手指部分完全进 入到插槽 ※拧紧机箱上的固定螺丝钉，将它固定在主板上 即可。 网卡和声卡安装方法类似，在此不做叙述

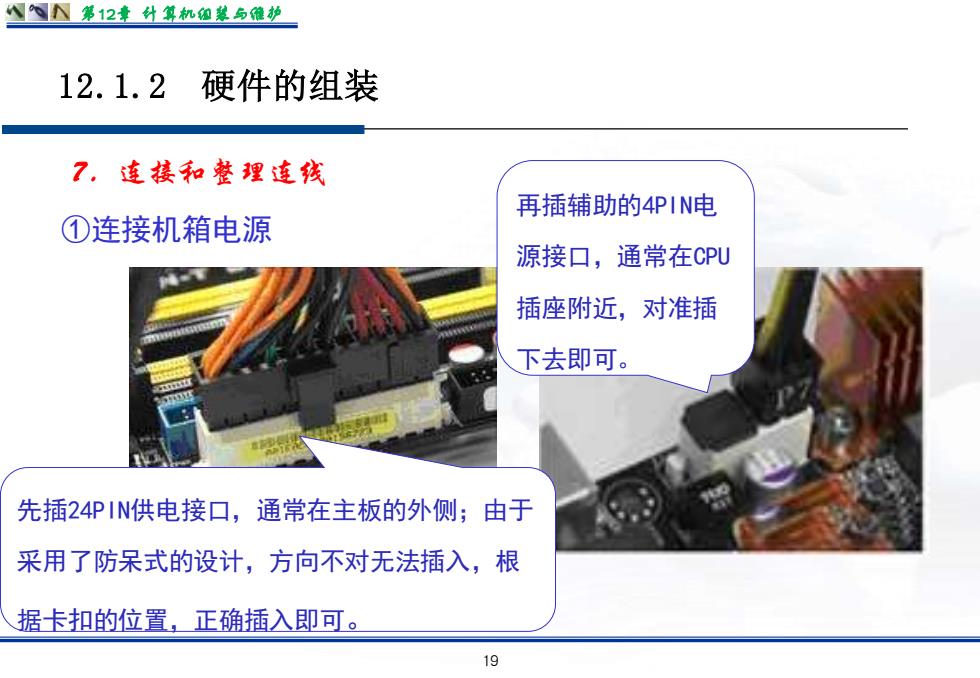

四四N第12章针算机组装与维护 12.1.2硬件的组装 7,连接和整理连线 再插辅助的4PIN电 ①连接机箱电源 源接口，通常在CPU 插座附近，对准插 下去即可。 先插24PIN供电接口，通常在主板的外侧；由于 采用了防呆式的设计，方向不对无法插入，根 据卡扣的位置，正确插入即可。 19
19 第12章 计算机组装与维护 12.1.2 硬件的组装 7．连接和整理连线 ①连接机箱电源 先插24PIN供电接口，通常在主板的外侧；由于 采用了防呆式的设计，方向不对无法插入，根 据卡扣的位置，正确插入即可。 再插辅助的4PIN电 源接口，通常在CPU 插座附近，对准插 下去即可

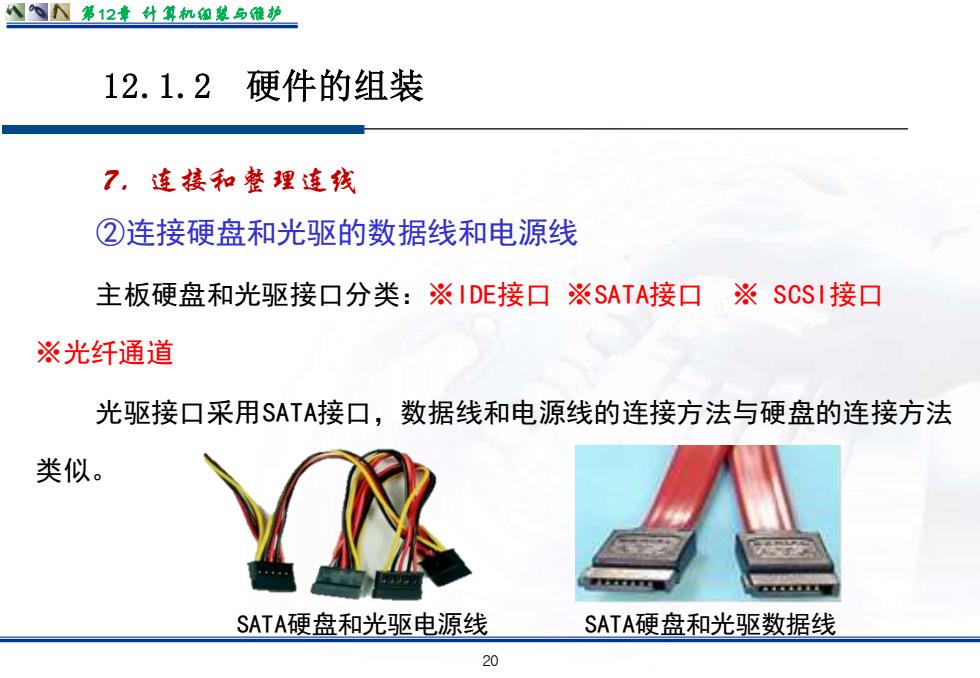

四四第12章外算机组整与雅护 12.1.2 硬件的组装 7.连接和整理连线 ②连接硬盘和光驱的数据线和电源线 主板硬盘和光驱接口分类：※IDE接口※SATA接口※SCSI接口 ※光纤通道 光驱接口采用SATA接口，数据线和电源线的连接方法与硬盘的连接方法 类似。 SATA硬盘和光驱电源线 SATA硬盘和光驱数据线 20
20 第12章 计算机组装与维护 12.1.2 硬件的组装 7．连接和整理连线 ②连接硬盘和光驱的数据线和电源线 主板硬盘和光驱接口分类：※IDE接口 ※SATA接口 ※ SCSI接口 ※光纤通道 光驱接口采用SATA接口，数据线和电源线的连接方法与硬盘的连接方法 类似。 SATA硬盘和光驱电源线 SATA硬盘和光驱数据线
