四四N第12章针算机组墓与维护 12.1.2硬件的组装 将风扇水平放置到处理器口盖上方，扣具 四周的扣柱（尖嘴触角）的底部需与主板 2,安装散热风扇 上的四个扣点(CPU插槽附近)对齐。 Digi+ 卡点和主板上的扣吼对应好 扣点 扣柱 11
11 第12章 计算机组装与维护 12.1.2 硬件的组装 2．安装散热风扇 将风扇水平放置到处理器口盖上方，扣具 四周的扣柱（尖嘴触角）的底部需与主板 上的四个扣点（CPU插槽附近）对齐。 扣柱 扣点

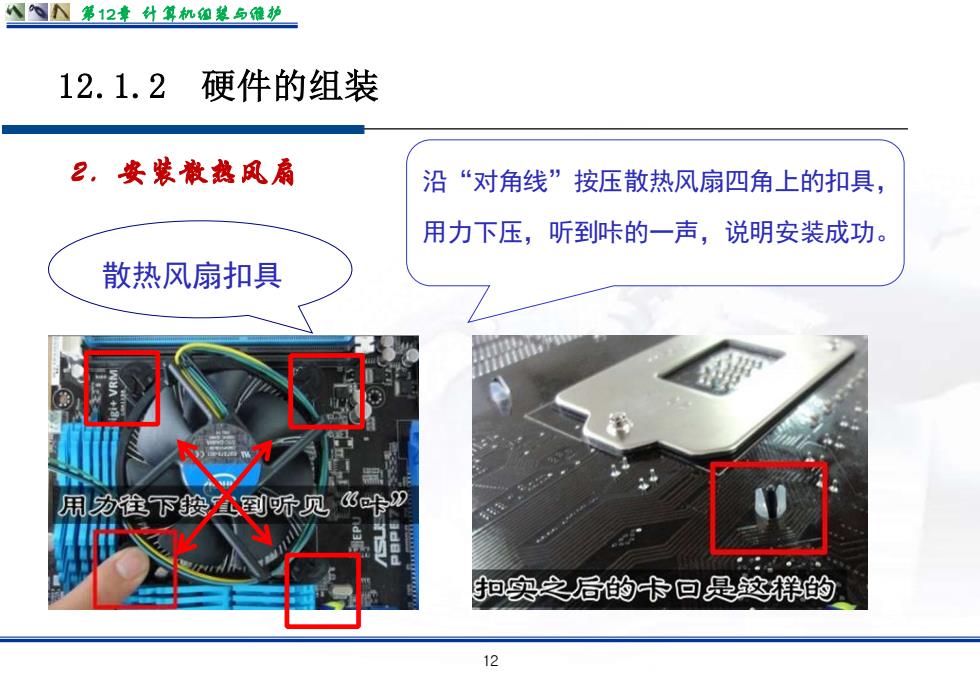

四四第12章外算机组墓与雅护 12.1.2 硬件的组装 2.安装澈热风扇 沿“对角线”按压散热风扇四角上的扣具， 用力下压，听到咔的一声，说明安装成功。 散热风扇扣具 用电往下按直到所见必叶” 扣实之后的卡回是这样的 12
12 第12章 计算机组装与维护 12.1.2 硬件的组装 2．安装散热风扇 散热风扇扣具 沿“对角线”按压散热风扇四角上的扣具， 用力下压，听到咔的一声，说明安装成功

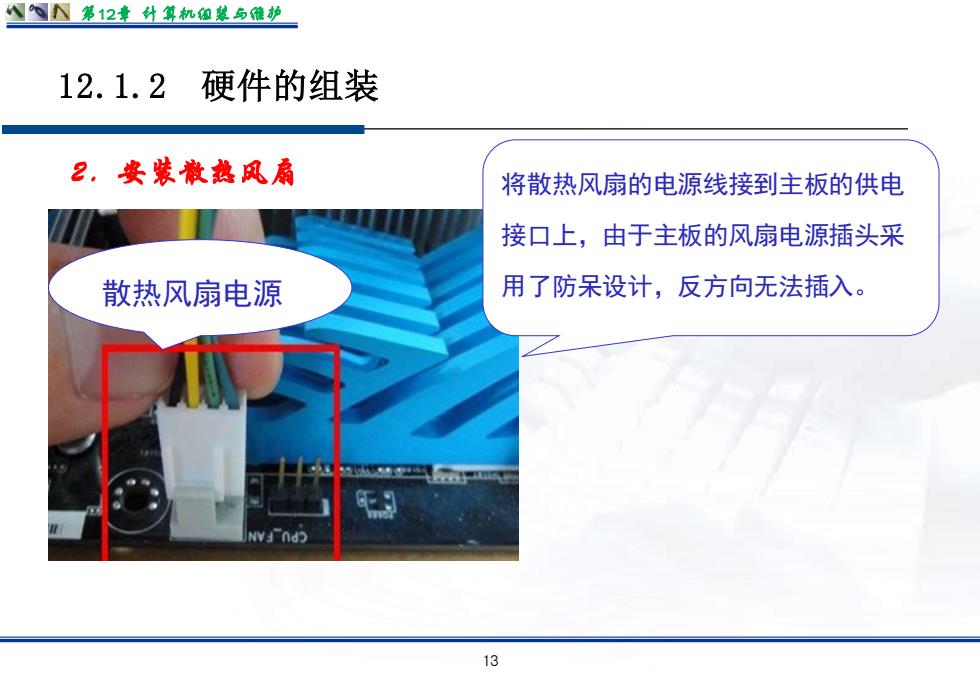

N四小第12章针算机组墓与雅护 12.1.2 硬件的组装 2.安装散热风肩 将散热风扇的电源线接到主板的供电 接口上，由于主板的风扇电源插头采 散热风扇电源 用了防呆设计，反方向无法插入。 NVJ nd) 13
13 第12章 计算机组装与维护 12.1.2 硬件的组装 2．安装散热风扇 散热风扇电源 将散热风扇的电源线接到主板的供电 接口上，由于主板的风扇电源插头采 用了防呆设计，反方向无法插入

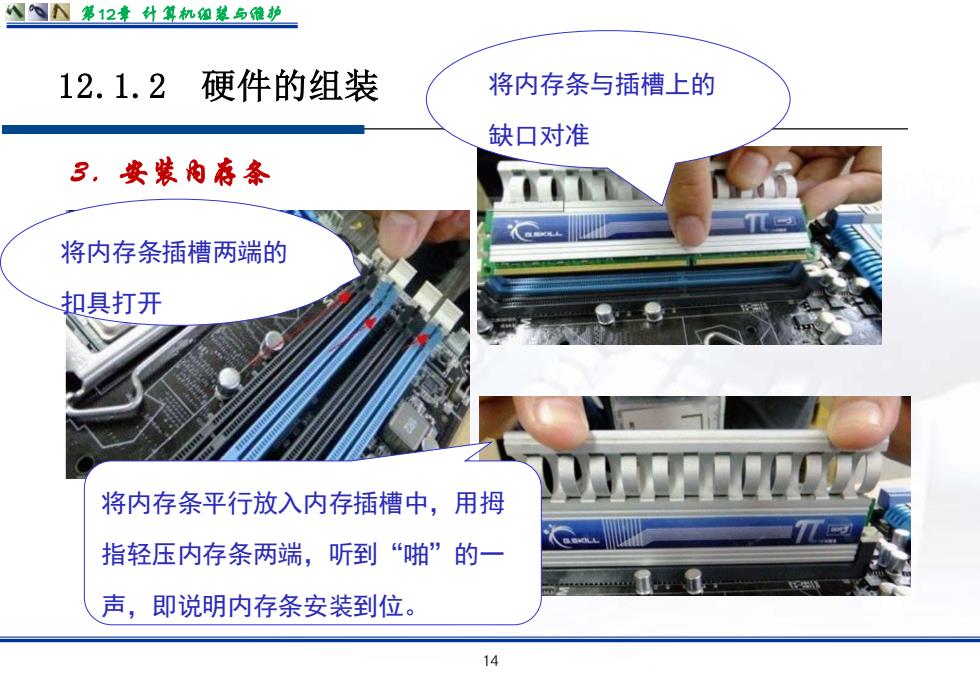

四四第12章外算机组墓与雅护 12.1.2硬件的组装 将内存条与插槽上的 缺口对准 3,安装阳存条 将内存条插槽两端的 扣具打开 将内存条平行放入内存插槽中，用拇 指轻压内存条两端，听到“啪”的一 声，即说明内存条安装到位。 14
14 第12章 计算机组装与维护 12.1.2 硬件的组装 3．安装内存条 将内存条插槽两端的 扣具打开 将内存条与插槽上的 缺口对准 将内存条平行放入内存插槽中，用拇 指轻压内存条两端，听到“啪”的一 声，即说明内存条安装到位

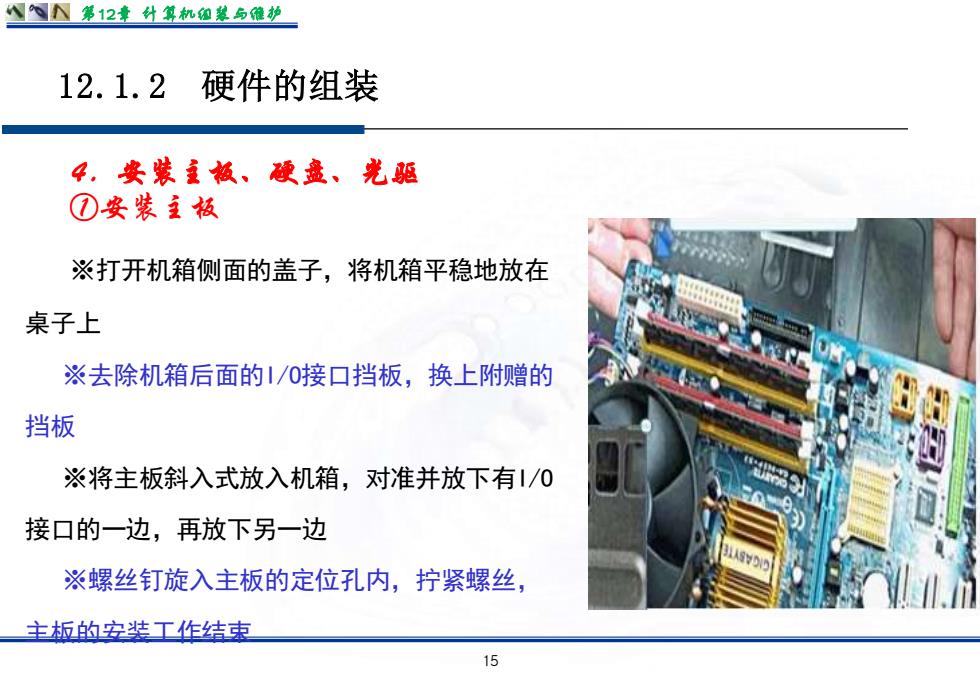

四四N第12章针算机组装与维护 12.1.2 硬件的组装 4.姿装或板、硬盘、光驱 ⑦安装主板 ※打开机箱侧面的盖子，将机箱平稳地放在 桌子上 ※去除机箱后面的1/O接口挡板，换上附赠的 挡板 ※将主板斜入式放入机箱，对准并放下有1/0 接口的一边，再放下另一边 ※螺丝钉旋入主板的定位孔内，拧紧螺丝， 主板的安装工作结束 15
15 第12章 计算机组装与维护 12.1.2 硬件的组装 4．安装主板、硬盘、光驱 ①安装主板 ※打开机箱侧面的盖子，将机箱平稳地放在 桌子上 ※去除机箱后面的I/O接口挡板，换上附赠的 挡板 ※将主板斜入式放入机箱，对准并放下有I/O 接口的一边，再放下另一边 ※螺丝钉旋入主板的定位孔内，拧紧螺丝， 主板的安装工作结束
