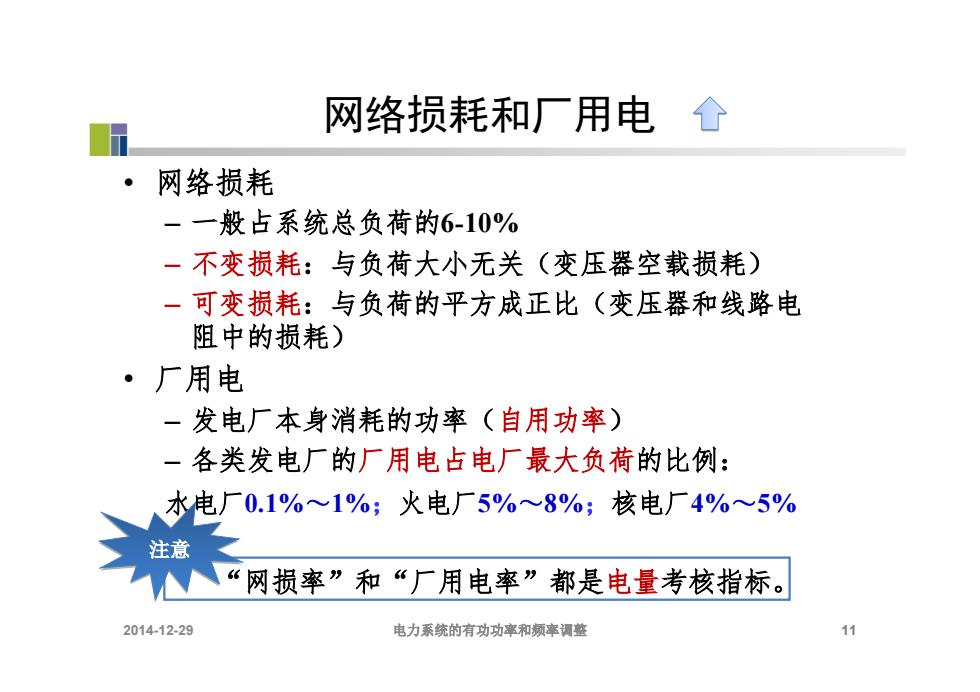

网络损耗和厂用电 网络损耗 -一般占系统总负荷的6-10% 一不变损耗：与负荷大小无关（变压器空载损耗) 一可变损耗：与负荷的平方成正比（变压器和线路电 阻中的损耗) ·厂用电 一发电厂本身消耗的功率（自用功率） 一各类发电厂的厂用电占电厂最大负荷的比例： 水电厂0.1%~1%；火电厂5%~8%；核电厂4%≈5% 注意 “网损率”和“厂用电率”都是电量考核指标。 2014-12-29 电力系统的有功功率和频率调整 11
网络损耗和厂用电 • 网络损耗 – 一般占系统总负荷的6-10% – 不变损耗：与负荷大小无关（变压器空载损耗） – 可变损耗：与负荷的平方成正比（变压器和线路电 阻中的损耗） • 厂用电 – 发电厂本身消耗的功率（自用功率） – 各类发电厂的厂用电占电厂最大负荷的比例： 水电厂0.1%～1%；火电厂5%～8%；核电厂4%～5% “网损率”和“厂用电率”都是电量考核指标。 注意 2014-12-29 电力系统的有功功率和频率调整 11

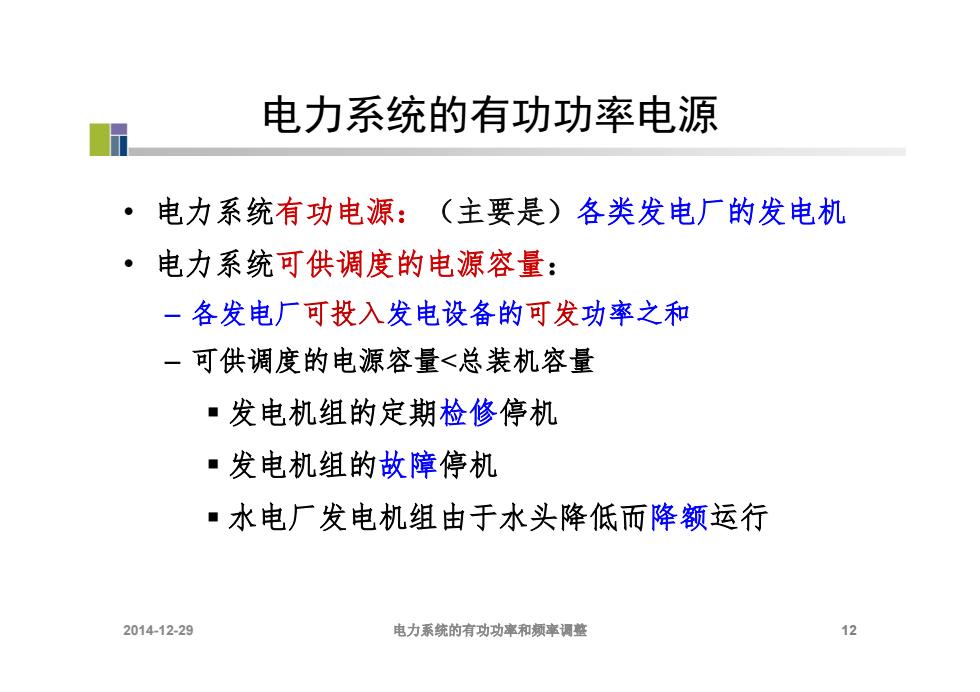

电力系统的有功功率电源 ·电力系统有功电源：（主要是）各类发电厂的发电机 ·电力系统可供调度的电源容量： 一各发电厂可投入发电设备的可发功率之和 一可供调度的电源容量<总装机容量 ·发电机组的定期检修停机 ·发电机组的故障停机 ·水电厂发电机组由于水头降低而降额运行 2014-12-29 电力系统的有功功率和频率调整 12
电力系统的有功功率电源 • 电力系统有功电源：（主要是）各类发电厂的发电机 • 电力系统可供调度的电源容量： – 各发电厂可投入发电设备的可发功率之和 – 可供调度的电源容量<总装机容量 发电机组的定期检修停机 发电机组的故障停机 水电厂发电机组由于水头降低而降额运行 2014-12-29 电力系统的有功功率和频率调整 12
有功功率备用容量 什么是有功功率备用容量？ (可供调度的)系统电源容量大于发电负荷的部分。 ·为什么需要设置备用容量？ 为了保证供电可靠性和良好的电能质量。 ·有功功率备用容量的分类 按形式分类 按用途分类 热备用 负荷备用 事故备用 检修备用 冷备用 国民经济备用 2014-12-29 电力系统的有功功率和颜率调整 13
有功功率备用容量 • 什么是有功功率备用容量？ （可供调度的）系统电源容量大于发电负荷的部分。 • 为什么需要设置备用容量？ 为了保证供电可靠性和良好的电能质量。 • 有功功率备用容量的分类 2014-12-29 电力系统的有功功率和频率调整 13

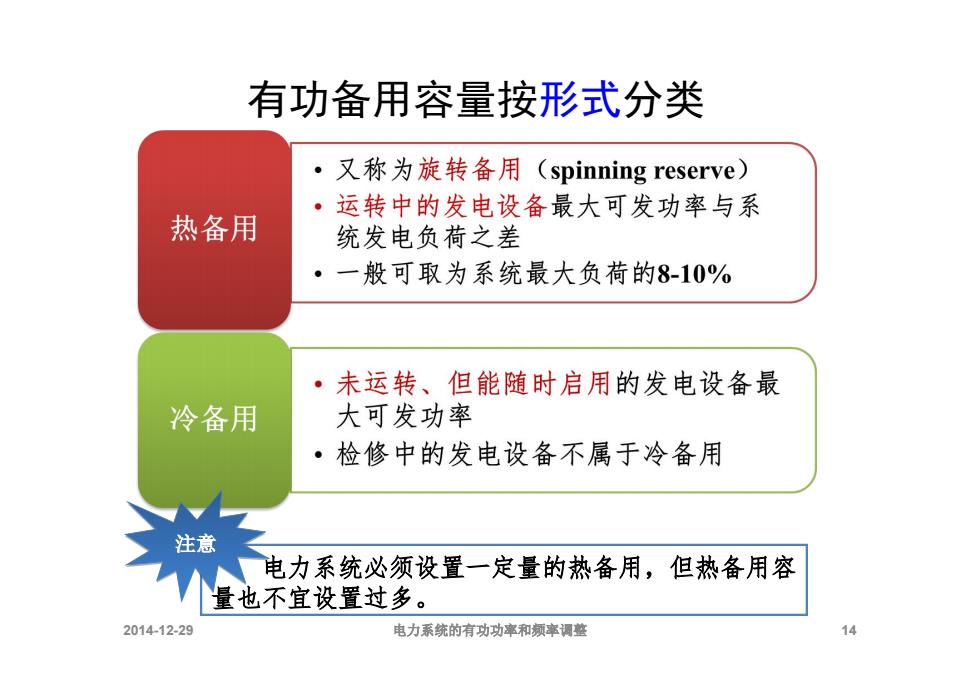

有功备用容量按形式分类 又称为旋转备用(spinning reserve) ·运转中的发电设备最大可发功率与系 热备用 统发电负荷之差 ·一般可取为系统最大负荷的8-10% ·未运转、但能随时启用的发电设备最 冷备用 大可发功率 检修中的发电设备不属于冷备用 注意 电力系统必须设置一定量的热备用，但热备用容 量也不宜设置过多。 2014-12-29 电力系统的有功功率和频率调整 14
有功备用容量按形式分类 电力系统必须设置一定量的热备用，但热备用容 量也不宜设置过多。 注意 2014-12-29 电力系统的有功功率和频率调整 14

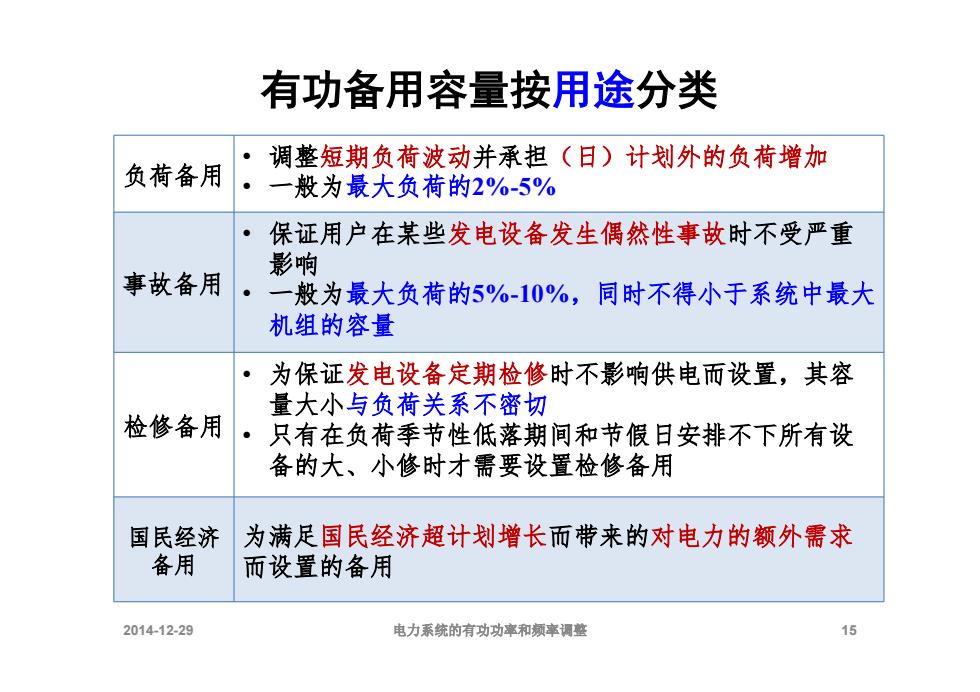

有功备用容量按用途分类 调整短期负荷波动并承担（日）计划外的负荷增加 负荷备用 ·一般为最大负荷的2%-5% 保证用户在某些发电设备发生偶然性事故时不受严重 影响 事故备用 ·一般为最大负荷的5%-10%，同时不得小于系统中最大 机组的容量 为保证发电设备定期检修时不影响供电而设置，其容 量大小与负荷关系不密切 检修备用 ·只有在负荷季节性低落期间和节假日安排不下所有设 备的大、小修时才需要设置检修备用 国民经济 为满足国民经济超计划增长而带来的对电力的额外需求 备用 而设置的备用 2014-12-29 电力系统的有功功率和频率调整 15
有功备用容量按用途分类 负荷备用 • 调整短期负荷波动并承担（日）计划外的负荷增加 • 一般为最大负荷的2%-5% 事故备用 • 保证用户在某些发电设备发生偶然性事故时不受严重 影响 • 一般为最大负荷的5%-10%，同时不得小于系统中最大 机组的容量 检修备用 • 为保证发电设备定期检修时不影响供电而设置，其容 量大小与负荷关系不密切 • 只有在负荷季节性低落期间和节假日安排不下所有设 备的大、小修时才需要设置检修备用 国民经济 备用 为满足国民经济超计划增长而带来的对电力的额外需求 而设置的备用 2014-12-29 电力系统的有功功率和频率调整 15
