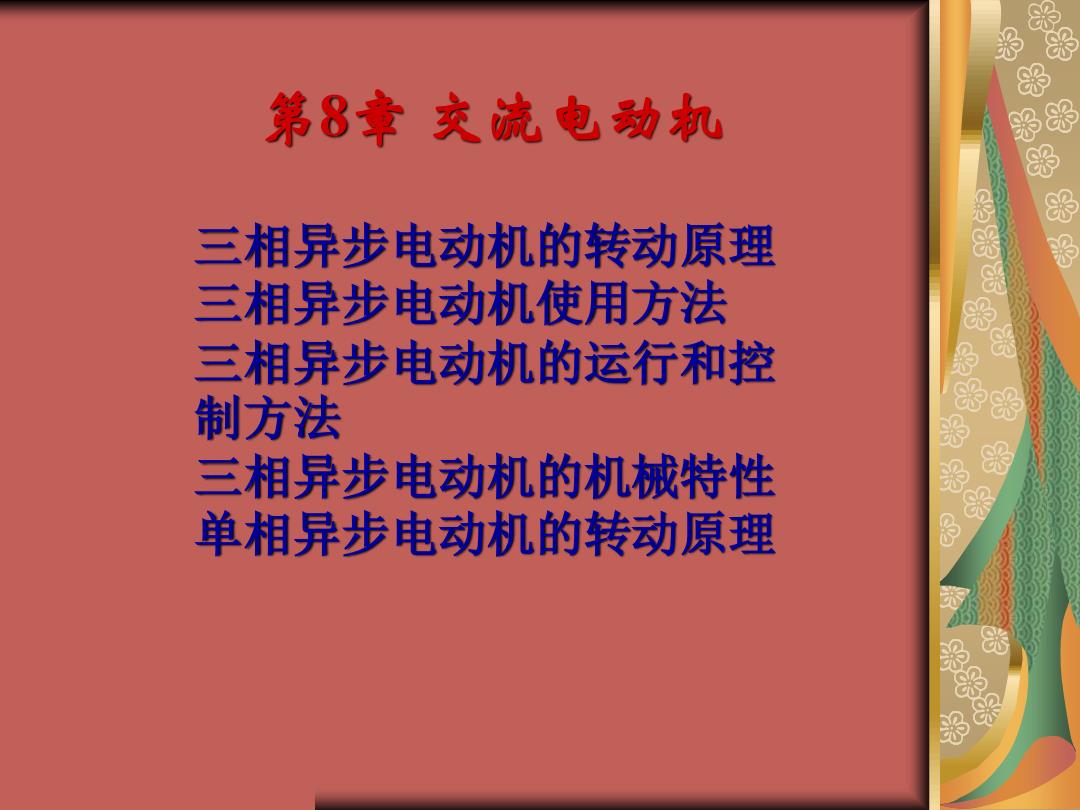

第8章 交流电动机 三相异步电动机的转动原理 三相异步电动机使用方法 三相异步电动机的运行和控 制方法 三相异步电动机的机械特性 单相异步电动机的转动原理
第8章交流电动机 ◆◆心冷个◆冷心◆◆◆冷◆冷 本章要求： 1.了解三相交流异步电动机的基本构造和转劫 原理。 2.理解三相交流异步电动机的机械特性，掌握 起动和反转的基本方法，了解调速和制动的 方法。 3.理解三相交流异步电动机铭牌数据的意义
1. 了解三相交流异步电动机的基本构造和转动 原理。 本章要求： 2. 理解三相交流异步电动机的机械特性，掌握 起动和反转的基本方法, 了解调速和制动的 方法。 3. 理解三相交流异步电动机铭牌数据的意义。 第8章 交流电动机
8.1三相异步电动机的构造 三相异步电动机由定子和转子构成。定子和转子 都有铁心和绕组。定子的三相绕组为AX、BY、 长品品 CZ。转子分为鼠笼式和绕线式两种结构。鼠笼式 转子绕组有铜条和铸铝两种形式。绕线式转子绕 组的形式与定子绕组基本相同，3个绕组的末端连 接在一起构成星形连接，3个始端连接在3个铜集 电环上，起动变阻器和调速变阻器通过电刷与集 电环和转子绕组相连接。 界光
8.1 三相异步电动机的构造 三相异步电动机由定子和转子构成。定子和转子 都有铁心和绕组。定子的三相绕组为AX、BY、 CZ。转子分为鼠笼式和绕线式两种结构。鼠笼式 转子绕组有铜条和铸铝两种形式。绕线式转子绕 组的形式与定子绕组基本相同，3个绕组的末端连 接在一起构成星形连接，3个始端连接在3个铜集 电环上，起动变阻器和调速变阻器通过电刷与集 电环和转子绕组相连接
鼠笼式电动机与绕线式电动机的的比较： 鼠笼式： 结构简单、价格低廉、工作可靠；不能八为改 变电动机的机械特性。 绕线式： 结构复杂、价格较贵、维护工作量大；转子 外加电阻可人为改变电动机的机械特性
鼠笼式电动机与绕线式电动机的的比较： 鼠笼式： 结构简单、价格低廉、工作可靠；不能人为改 变电动机的机械特性。 绕线式： 结构复杂、价格较贵、维护工作量大；转子 外加电阻可人为改变电动机的机械特性

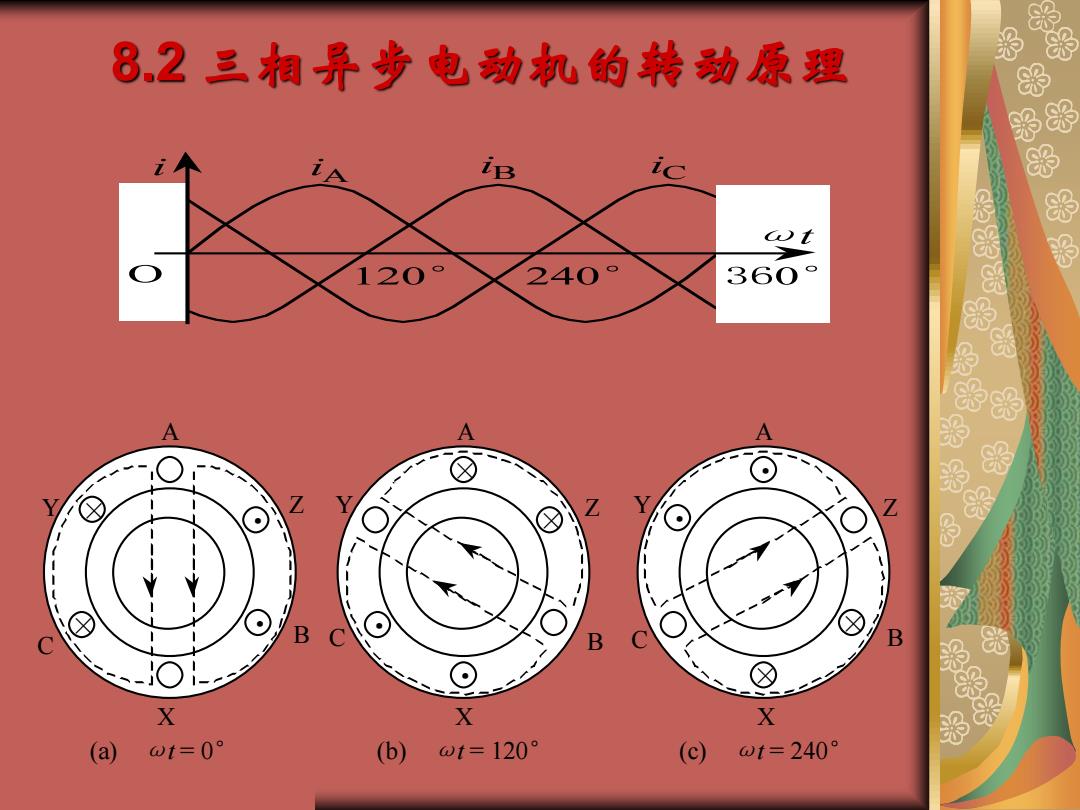

82三湘异步电动机的转动原理 iB ot 1209 240 360 B B X X X (a) wt=0° (b) 0t=120° (c) wt=240°
8.2 三相异步电动机的转动原理 ωt i i A i B i C O 120° 240° 360° × × × × · × · · · · · (a) ωt = 0° (b) ωt = 120° (c) ωt = 240° A A A X X X B B B Y Y Y C C C × Z Z Z
