第7章磁路与缺心线圈电路 7.1磁场的基本物理量 7.2磁性材料的磁性能 7.3磁路及其基本定律 7.4交流铁心线圈电路 7.5变压器 7.6电磁铁
第7章 磁路与铁心线圈电路 7.2 磁性材料的磁性能 7.5 变压器 7.6 电磁铁 7.1 磁场的基本物理量 7.3 磁路及其基本定律 7.4 交流铁心线圈电路
兹路与缺心线圈电路 本章要求： 1.磁路的概念、物理量和定律 2交流铁心线圈电路的分析 3变压器工作原理
本章要求： 磁路与铁心线圈电路 1.磁路的概念、物理量和定律 2 交流铁心线圈电路的分析 3 变压器工作原理
7.1強场的基本物理量 7.1.1磁感应强度 磁感应强度B: 磁感应强度B的方向： 磁感应强度B的大小： B= I 磁感应强度B的单位：特斯拉(T),1T=1Wb/m2 均匀磁场：
7.1 磁场的基本物理量 7.1.1 磁感应强度 磁感应强度B : 磁感应强度B的大小: 磁感应强度B的方向: lI F B = 磁感应强度B的单位: 特斯拉(T)，1T = 1Wb/m2 均匀磁场:
7.1.2磁通 磁通D:穿过垂直于B方向的面积S中的磁力线总数。 在均匀磁场中⑩=BS或B=西S 说明：如果不是均匀磁场，则取B的平均值。 磁感应强度B在数值上可以看成为与磁场方向垂直 的单位面积所通过的磁通，故又称磁通密度。 磁通⑩的单位：韦[伯](Wb)1Wb=1Vs 7.1.3磁场强度 磁场强度H:介质中某点的磁感应强度B与介质 磁导率4之比。 H= B 磁场强度H的单位：安培/米（(A/m)
7.1.2 磁通 磁通 ：穿过垂直于B方向的面积S中的磁力线总数。 说明: 如果不是均匀磁场，则取B的平均值。 在均匀磁场中 = B S 或 B= /S 磁感应强度B在数值上可以看成为与磁场方向垂直 的单位面积所通过的磁通,故又称磁通密度。 磁通 的单位:韦[伯](Wb) 1Wb =1V·s 7.1.3 磁场强度 磁场强度H ：介质中某点的磁感应强度 B 与介质 磁导率 之比。 磁场强度H的单位 ：安培/米（A/m) B H =

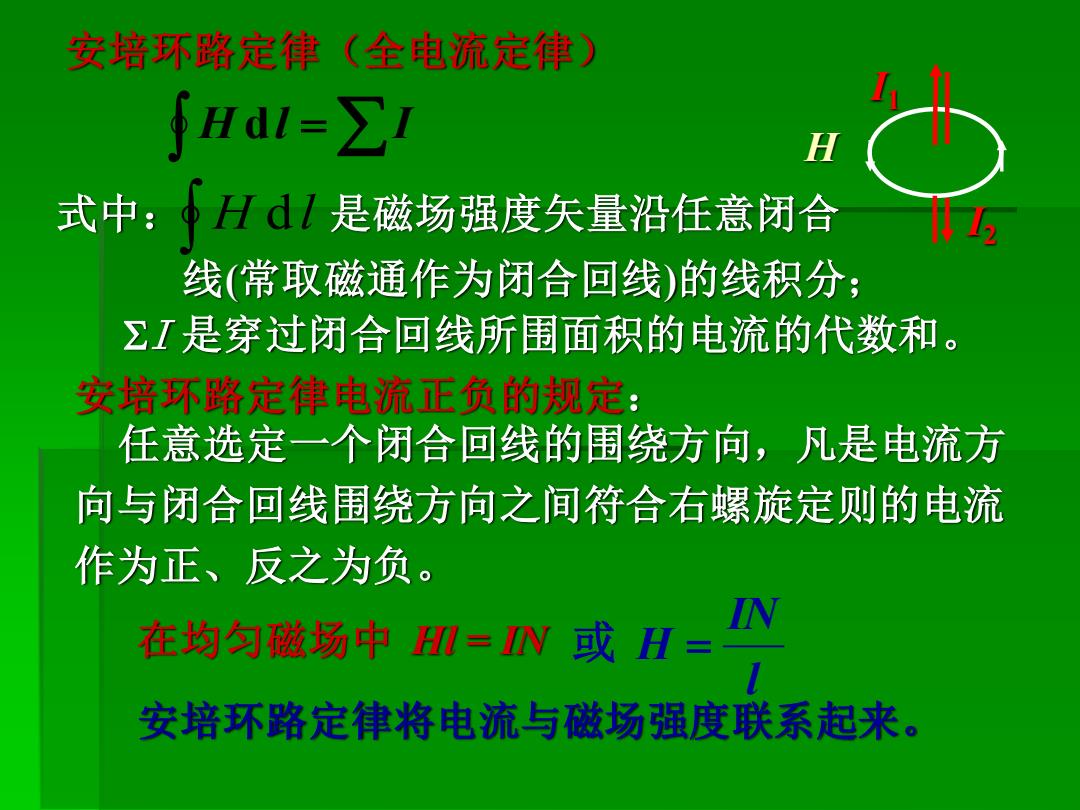

安培环路定律（全电流定律） fHdl=∑l H 式中：中Hd是磁场强度矢量沿任意闭合 线（常取磁通作为闭合回线）的线积分； ΣI是穿过闭合回线所围面积的电流的代数和。 安培环路定律电流正负的规定： 任意选定一个闭合回线的围绕方向，凡是电流方 向与闭合回线围绕方向之间符合右螺旋定则的电流 作为正、反之为负。 在均匀磁场中H=IN或H= 安培环路定律将电流与磁场强度联系起来
任意选定一个闭合回线的围绕方向，凡是电流方 向与闭合回线围绕方向之间符合右螺旋定则的电流 作为正、反之为负。 式中： 是磁场强度矢量沿任意闭合 线(常取磁通作为闭合回线)的线积分； H dl I 是穿过闭合回线所围面积的电流的代数和。 安培环路定律电流正负的规定： H dl = I 安培环路定律（全电流定律） I1 H I2 安培环路定律将电流与磁场强度联系起来。 在均匀磁场中 Hl = IN l IN 或 H =
