传感器及其应用项目二活动2：进一步了解热敏电阻1.认识各类热敏电阻热敏电阻一般用金属氧化物陶瓷半导体材料或碳化硅材料制造，粉状材料经过成形、烧结等工艺制成热敏电阻。按照电阻值与温度变化的规律，热敏电阻分成两大类型：负温度系数型（NTC)和正温度系数型（PTC）返面第一张上一张幻灯片下一张幻灯片2025/6/24
项目二 返回第一张 上一张幻灯片 下一张幻灯片 2025/6/24 活动2：进一步了解热敏电阻 1.认识各类热敏电阻 热敏电阻一般用金属氧化物陶瓷半导体材料或碳 化硅材料制造，粉状材料经过成形、烧结等工艺 制成热敏电阻。按照电阻值与温度变化的规律， 热敏电阻分成两大类型：负温度系数型（NTC） 和正温度系数型（PTC）

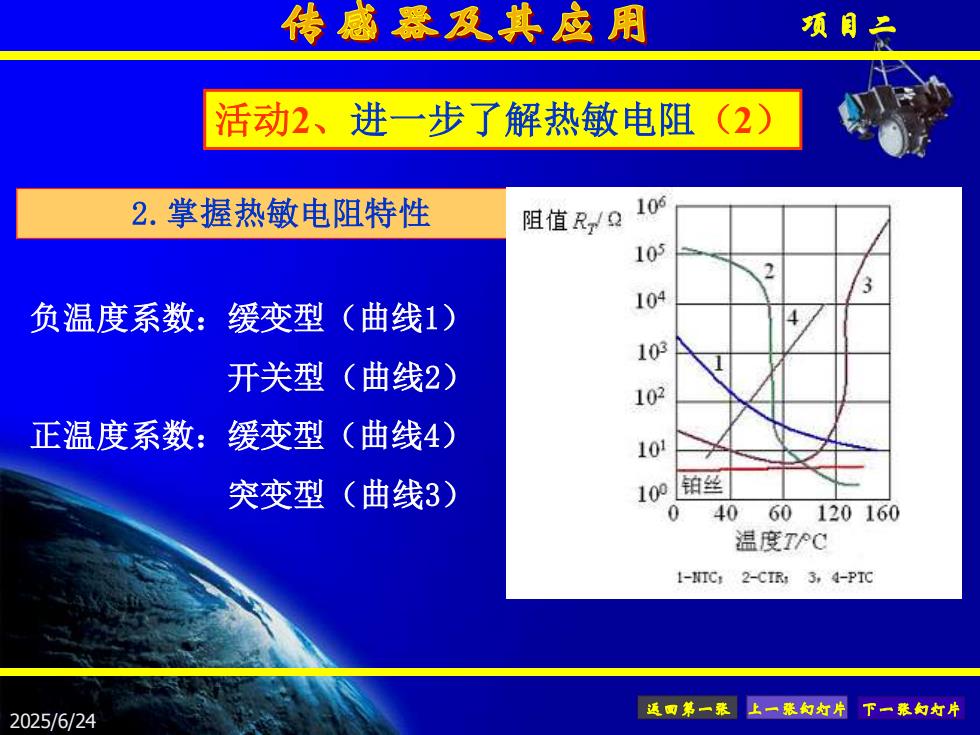

传感器及其应用项目二(2)活动2、进一步了解热敏电阻1002.掌握热敏电阻特性阻值R/Q105104缓变型（曲线1）负温度系数：103开关型（曲线2）102缓变型（曲线4）正温度系数：101铂丝100突变型（曲线3）04060120160温度TPCI-NTC,3,4-PTC2-CTR:返面第一张上一张幻灯片下一张幻灯片2025/6/24
项目二 返回第一张 上一张幻灯片 下一张幻灯片 2025/6/24 活动2、进一步了解热敏电阻（2） 2.掌握热敏电阻特性 负温度系数：缓变型（曲线1） 开关型（曲线2） 正温度系数：缓变型（曲线4） 突变型（曲线3）

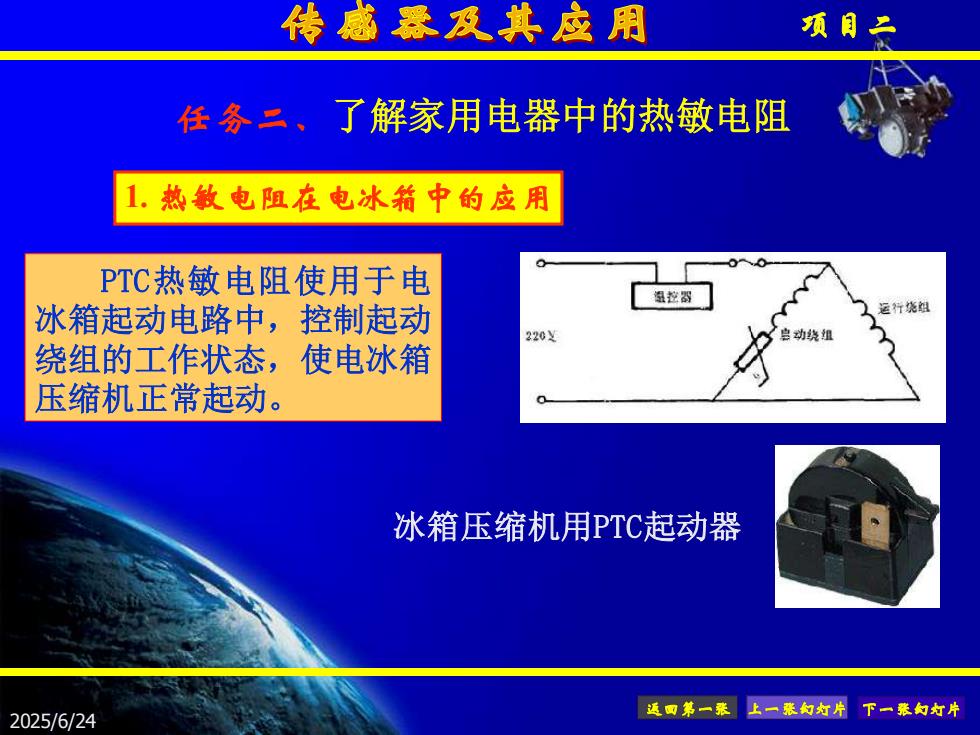

传感器及其应用项目二任务二、了解家用电器中的热敏电阻热敏电阻在电冰箱中的应用PTC热敏电阻使用于电温控器运行烧料冰箱起动电路中，控制起动息动绕组220V使电冰箱绕组的工作状态，压缩机正常起动。冰箱压缩机用PTC起动器返面第一张上一张如灯片下一张幻灯片2025/6/24
项目二 返回第一张 上一张幻灯片 下一张幻灯片 2025/6/24 1. 热敏电阻在电冰箱中的应用 PTC热敏电阻使用于电 冰箱起动电路中，控制起动 绕组的工作状态，使电冰箱 压缩机正常起动。 任务二、了解家用电器中的热敏电阻 冰箱压缩机用PTC起动器

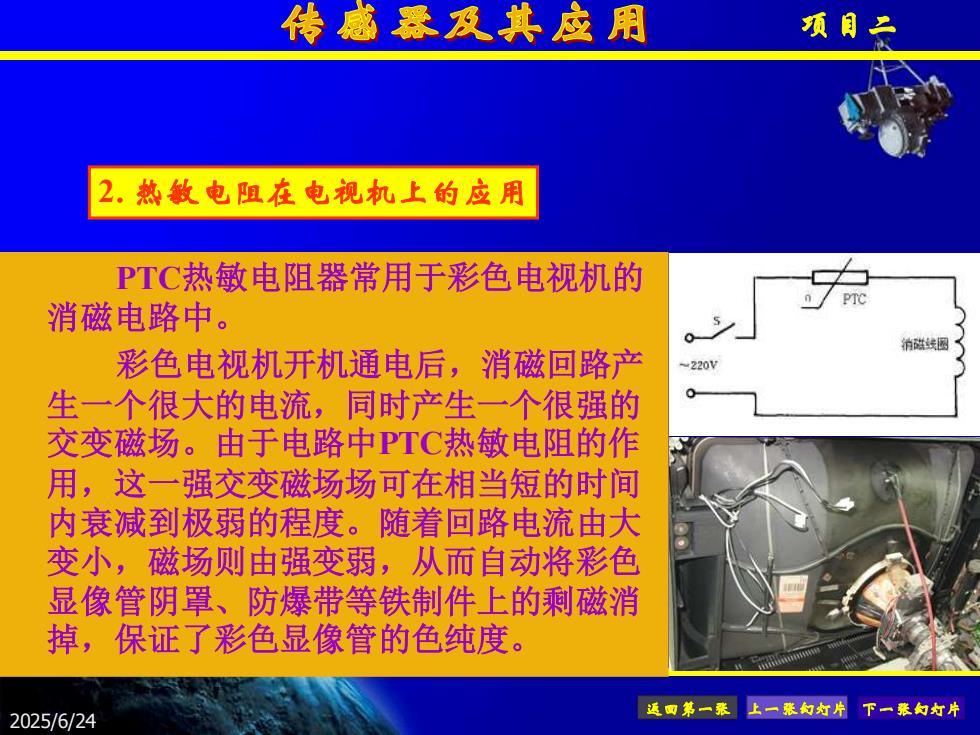

传感器及其应用项目二热敏电阻在电视机上的应用PTC热敏电阻器常用于彩色电视机的PTC消磁电路中。消磁线围彩色电视机开机通电后，消磁回路产~220V生一个很大的电流，同时产生一个很强的交变磁场。由于电路中PTC热敏电阻的作用，这一强交变磁场场可在相当短的时间内衰减到极弱的程度。随着回路电流由大变小，磁场则由强变弱，从而自动将彩色显像管阴罩、防爆带等铁制件上的剩磁消掉，保证了彩色显像管的色纯度返面第一张上一张幻灯片下一张幻灯片2025/6/24
项目二 返回第一张 上一张幻灯片 下一张幻灯片 2025/6/24 2. 热敏电阻在电视机上的应用 PTC热敏电阻器常用于彩色电视机的 消磁电路中。 彩色电视机开机通电后，消磁回路产 生一个很大的电流，同时产生一个很强的 交变磁场。由于电路中PTC热敏电阻的作 用，这一强交变磁场场可在相当短的时间 内衰减到极弱的程度。随着回路电流由大 变小，磁场则由强变弱，从而自动将彩色 显像管阴罩、防爆带等铁制件上的剩磁消 掉，保证了彩色显像管的色纯度
传感器及其应用项目二汽车中的热敏电阻在汽车电路中，比较常用的是负温度系数（NTC）热敏电阻器。如电喷车发动机控制用的冷却液温度传感器、空气温度传感器、自动变速箱中的油温传感器等汽车油温传感器返面第一张上一张幻灯片下一张幻灯片2025/6/24
项目二 返回第一张 上一张幻灯片 下一张幻灯片 2025/6/24 3. 汽车中的热敏电阻 在汽车电路中，比较常用的是负温度 系数（NTC）热敏电阻器。如电喷车发动机 控制用的冷却液温度传感器、空气温度传 感器、自动变速箱中的油温传感器等。 汽车油温传感器
