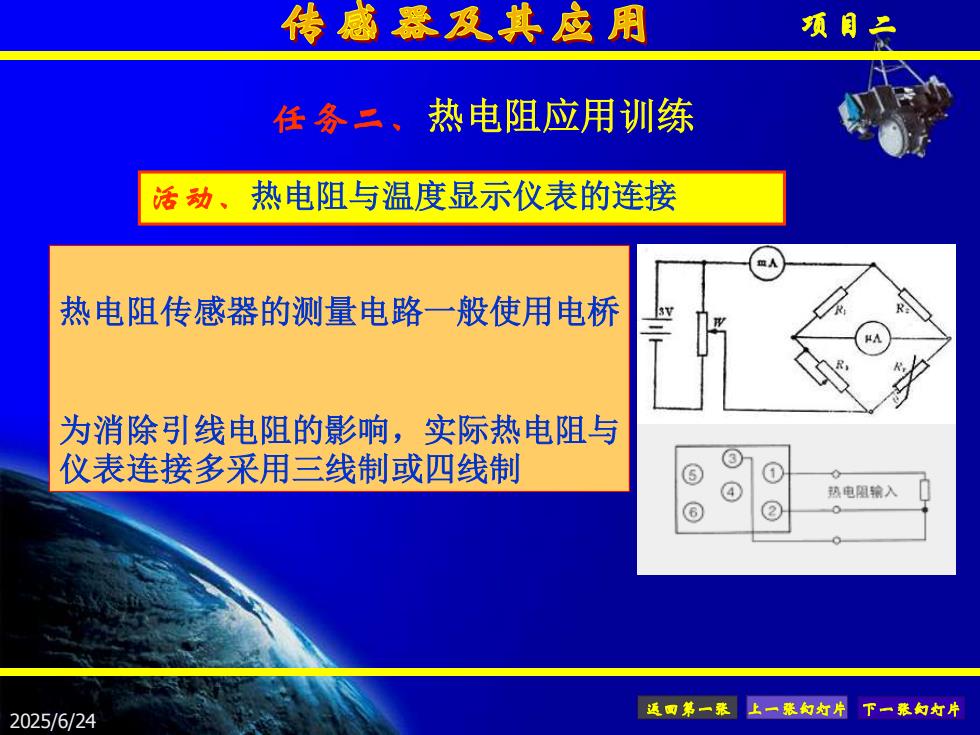

传感器及其应用项目二任务二、热电阻应用训练热电阻与温度显示仪表的连接活动、热电阻传感器的测量电路一般使用电桥2为消除引线电阻的影响，实际热电阻与仪表连接多采用三线制或四线制热电阻输入返面第一张上一张幻灯片下一张幻灯片2025/6/24
项目二 返回第一张 上一张幻灯片 下一张幻灯片 2025/6/24 活动、热电阻与温度显示仪表的连接 热电阻传感器的测量电路一般使用电桥 为消除引线电阻的影响，实际热电阻与 仪表连接多采用三线制或四线制 任务二、热电阻应用训练
传感器及其应用项目二单元二、半导体热敏电阻测量温度单元目标：通过本单元的训练，了解热敏电阻的主要特性，掌握热敏电阻的应用，掌握热敏电阻用于温度检测的方法。返面第一张上一张幻灯片下一张幻灯片2025/6/24
项目二 返回第一张 上一张幻灯片 下一张幻灯片 2025/6/24 单元二、半导体热敏电阻测量温度 单元目标：通过本单元的训练，了解热敏电阻的 主要特性，掌握热敏电阻的应用，掌握热敏电阻 用于温度检测的方法

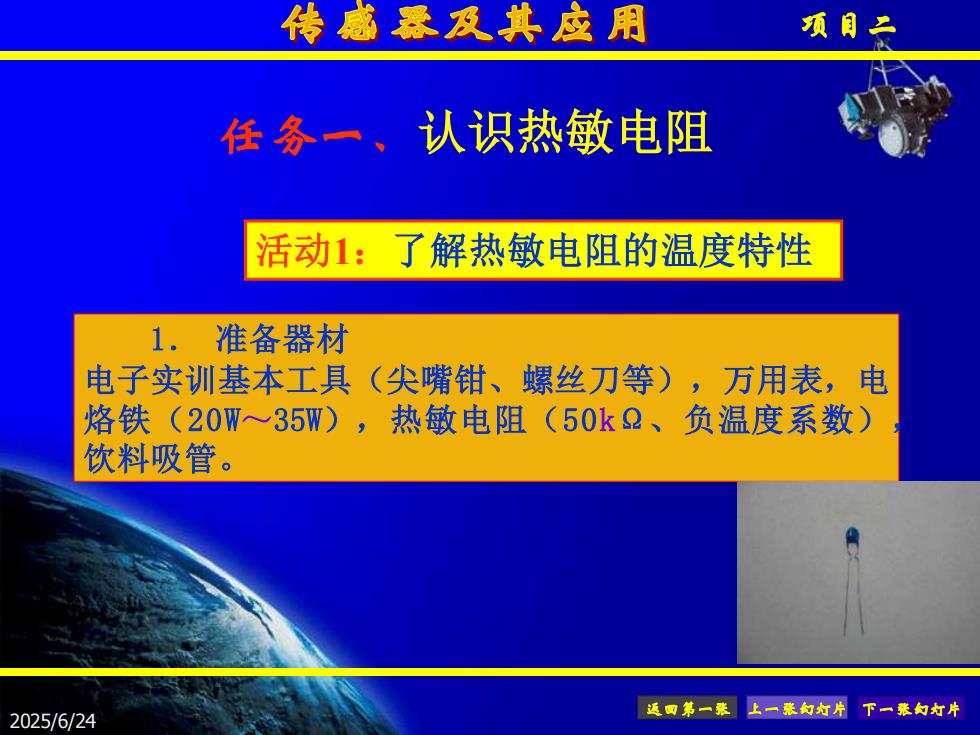

传感器及其应用项目二任务一、认识热敏电阻活动1：了解热敏电阻的温度特性1：准备器材电子实训基本工具（尖嘴钳、螺丝刀等），万用表，电烙铁（20W～35W），热敏电阻（50kQ、负温度系数）饮料吸管。返面第一张上一张幻灯片下一张幻灯片2025/6/24
项目二 返回第一张 上一张幻灯片 下一张幻灯片 2025/6/24 任务一、认识热敏电阻 活动1：了解热敏电阻的温度特性 1． 准备器材 电子实训基本工具（尖嘴钳、螺丝刀等），万用表，电 烙铁（20W～35W），热敏电阻（50kΩ、负温度系数）， 饮料吸管

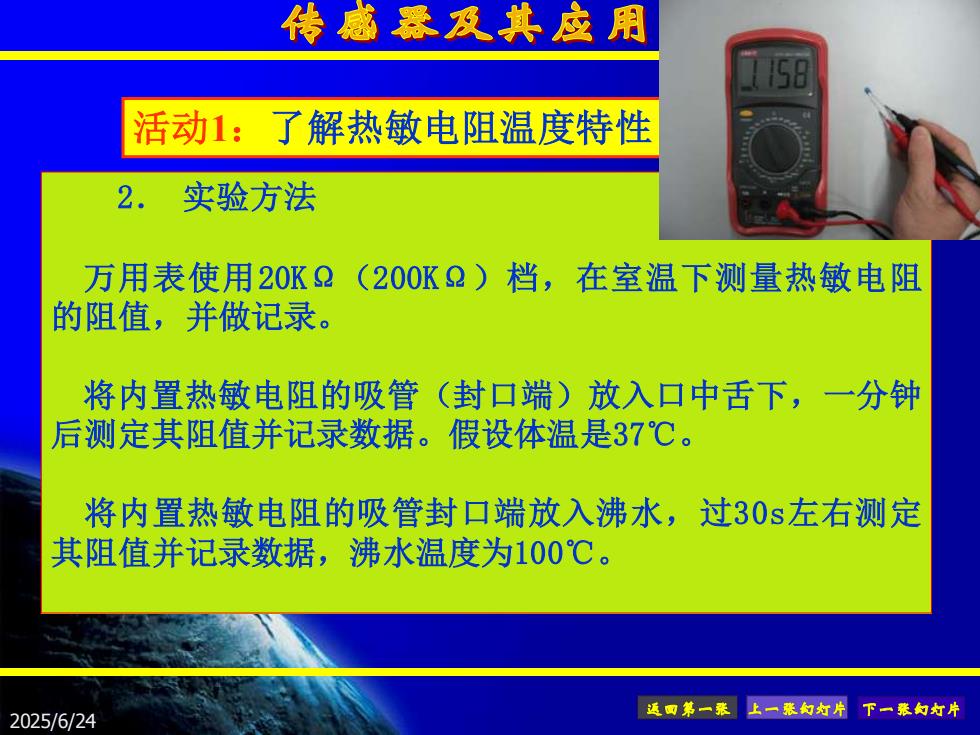

传感器及其应用5活动1：了解热敏电阻温度特性2.实验方法万用表使用20K2（200KQ）档，在室温下测量热敏电阻的阻值，并做记录。（封口端）放入口中舌下，一分钟将内置热敏电阻的吸管后测定其阻值并记录数据。假设体温是37℃。将内置热敏电阻的吸管封口端放入沸水，过30s左右测定其阻值并记录数据，沸水温度为100℃。返面第一张上一张幻灯片下一张幻灯片2025/6/24
项目二 返回第一张 上一张幻灯片 下一张幻灯片 2025/6/24 2． 实验方法 万用表使用20KΩ（200KΩ）档，在室温下测量热敏电阻 的阻值，并做记录。 将内置热敏电阻的吸管（封口端）放入口中舌下，一分钟 后测定其阻值并记录数据。假设体温是37℃。 将内置热敏电阻的吸管封口端放入沸水，过30s左右测定 其阻值并记录数据，沸水温度为100℃。 活动1：了解热敏电阻温度特性（2）

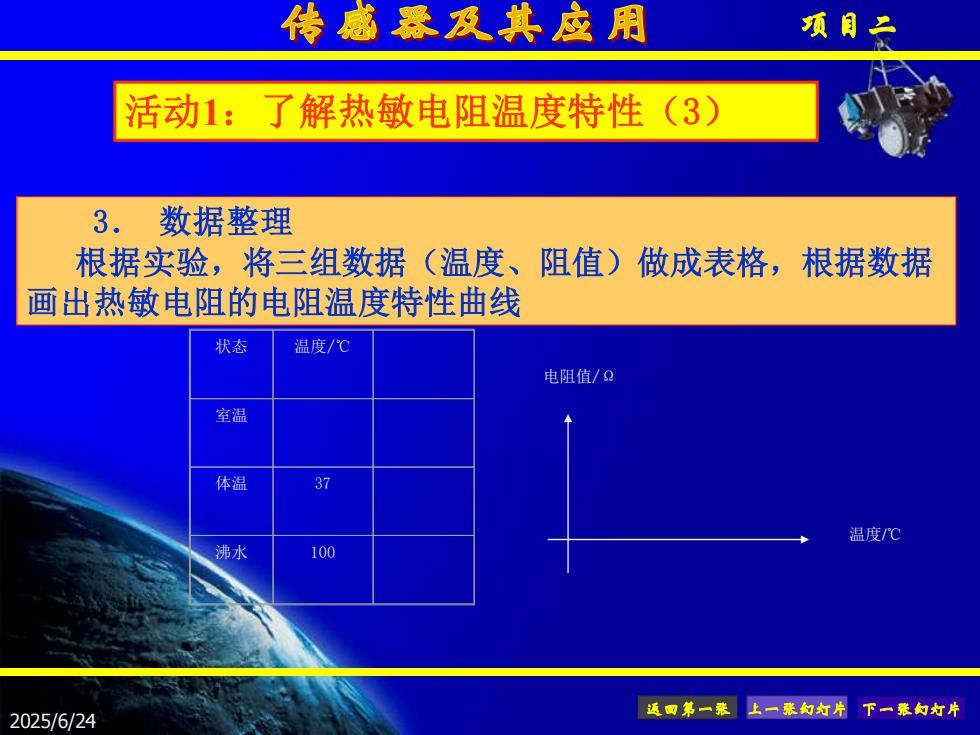

传感器及其应用项目二活动1：(3)了解热敏电阻温度特性3.数据整理根据实验，将三组数据（温度、阻值）做成表格，根据数据画出热敏电阻的电阻温度特性曲线状态温度/℃电阻值/9室温37体温温度/℃沸水100返面第一张上一张幻灯片下一张幻灯片2025/6/24
项目二 返回第一张 上一张幻灯片 下一张幻灯片 2025/6/24 3． 数据整理 根据实验，将三组数据（温度、阻值）做成表格，根据数据 画出热敏电阻的电阻温度特性曲线 活动1：了解热敏电阻温度特性（3） 电阻值/Ω 状态 温度/℃ 室温 体温 37 沸水 100 温度/℃
