第16页 §4.2焊接方法焊缝形式和质量等级 二、焊缝连接形式 1.焊接接头 1)对接接头 2)搭接接头 3)T形接头 4)角接接头 (6) (e) (d)
第16页 二、焊缝连接形式 1.焊接接头 1)对接接头 2)搭接接头 3)T形接头 4)角接接头 §4.2 焊接方法、焊缝形式和质量等级

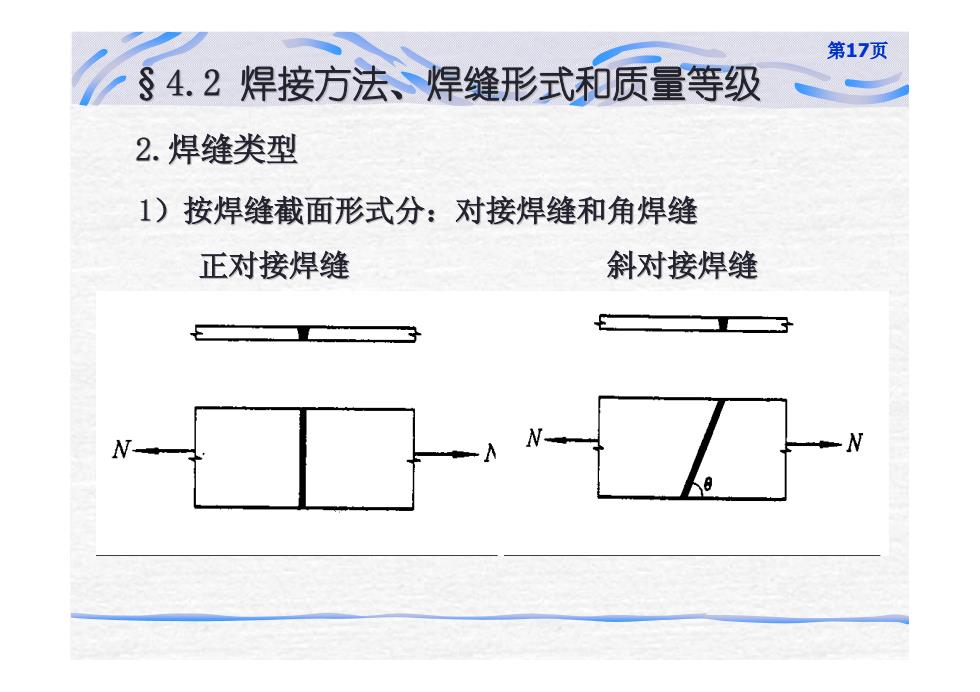

第17页 §4.2焊接方法、焊缝形式和质量等级 2.焊缝类型 1)按焊缝截面形式分：对接焊缝和角焊缝 正对接焊缝 斜对接焊缝
第17页 2.焊缝类型 1）按焊缝截面形式分：对接焊缝和角焊缝 正对接焊缝 斜对接焊缝 §4.2 焊接方法、焊缝形式和质量等级

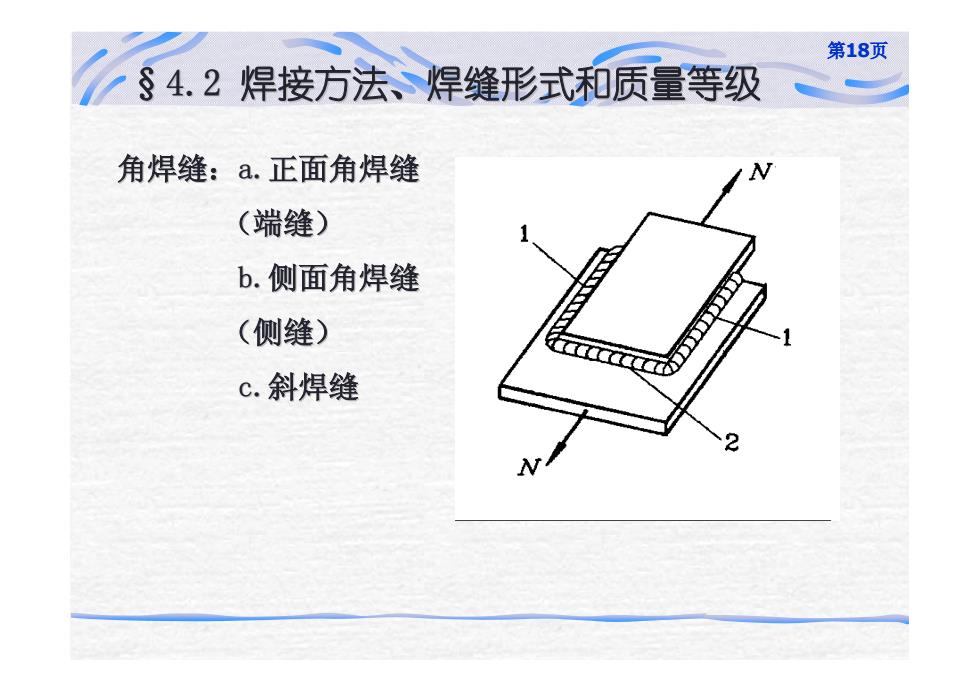

第18页 §4.2焊接方法焊缝形式和质量等级 角焊缝：a.正面角焊缝 (端缝) b.侧面角焊缝 (侧缝) c.斜焊缝
第18页 角焊缝：a.正面角焊缝 （端缝） b.侧面角焊缝 （侧缝） c.斜焊缝 §4.2 焊接方法、焊缝形式和质量等级

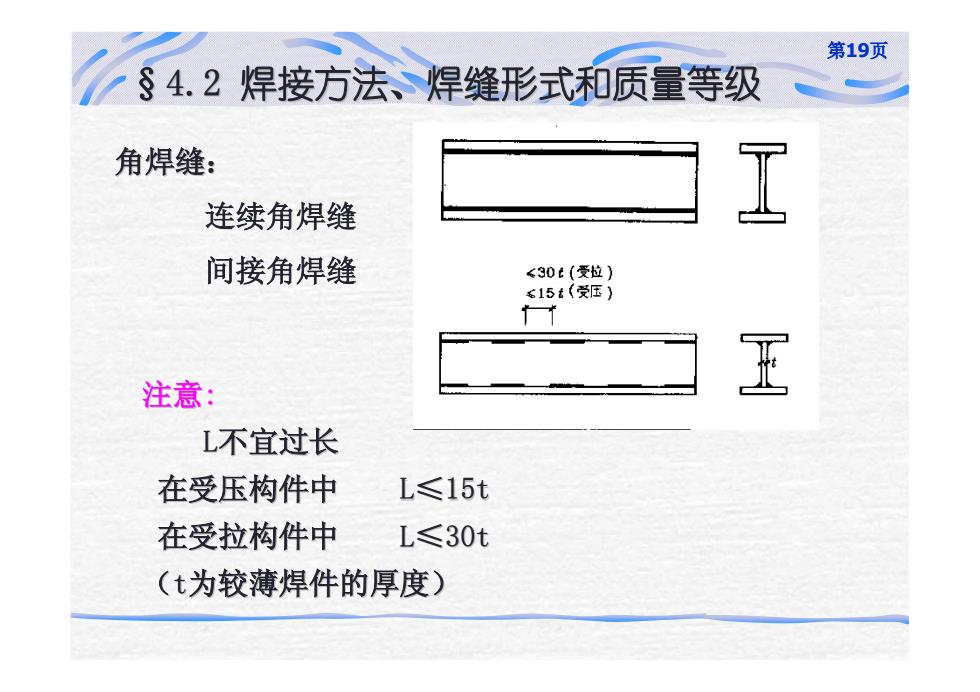

第19页 §4.2焊接方法、焊缝形式和质量等级 角焊缝： 连续角焊缝 工 间接角焊缝 <30t(受拉) 615t(受压) 注意 玉 L不宜过长 在受压构件中 L≤15t 在受拉构件中 L≤30t (t为较薄焊件的厚度)
第19页 角焊缝： 连续角焊缝 间接角焊缝 §4.2 焊接方法、焊缝形式和质量等级 注意: L不宜过长 在受压构件中 L≤15t 在受拉构件中 L≤30t （t为较薄焊件的厚度）
第20页 §4.2焊接方法焊缝形式和质量等级 2)按焊接方位（施焊位置）分： 平焊、俯焊一质量易保证， 施工方便； 仰焊 仰焊 横焊 船形位置焊 (平焊) 横焊和立焊一不易施焊操 立 焊 仰焊 作，质量不 横焊 易保证； 横焊 平焊 (b) 仰焊一难操作，应避免；
第20页 2）按焊接方位（施焊位置）分： 平焊、俯焊—质量易保证， 施工方便； 横焊和立焊—不易施焊操 作，质量不 易保证； 仰焊—难操作，应避免； §4.2 焊接方法、焊缝形式和质量等级
