第4章钢结构的连接
第 4 章 钢结构的连接

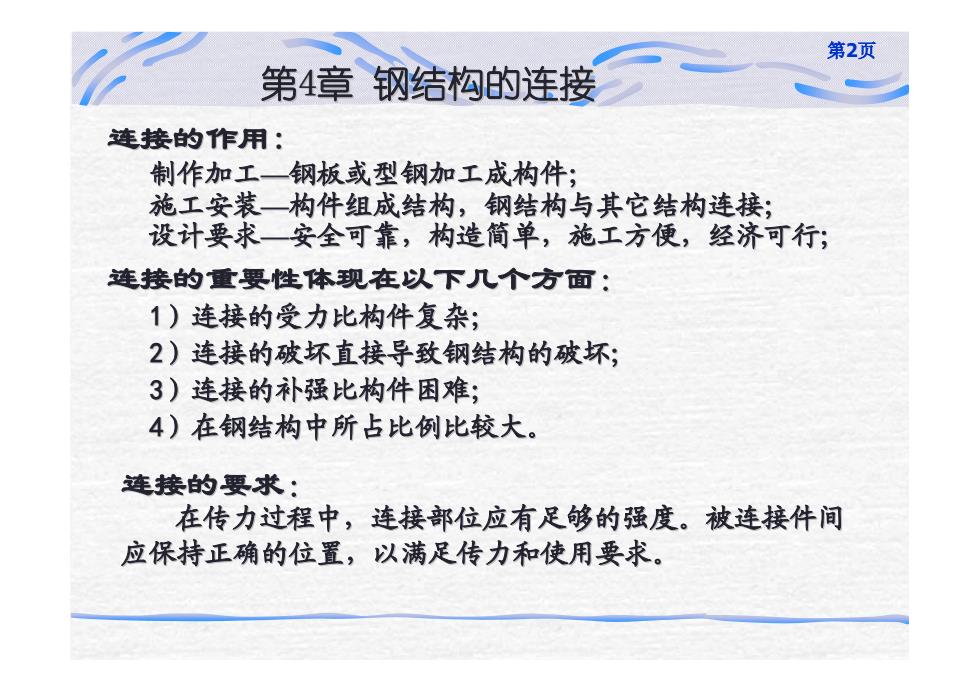

第2页 第4章钢结构的连接 连接的作用： 制作加工一钢板或型钢加工成构件； 施工安装一构件组成结构，钢结构与其它结构连接； 设计要求—安全可靠，构造简单，施工方便，经济可行； 连接的重要性体现在以下几个方面： 1)连接的受力比构件复杂； 2)连接的破坏直接导致钢结构的破坏； 3)连接的补强比构件困难； 4)在钢结构中所占比例比较大。 连接的要求： 在传力过程中，连接部位应有足够的强度。被连接件间 应保持正确的位置，以满足传力和使用要求
第2页 连接的作用: 制作加工—钢板或型钢加工成构件； 施工安装—构件组成结构，钢结构与其它结构连接； 设计要求—安全可靠，构造简单，施工方便，经济可行； 第4章 钢结构的连接 连接的要求： 在传力过程中，连接部位应有足够的强度。被连接件间 应保持正确的位置，以满足传力和使用要求。 连接的重要性体现在以下几个方面： 1）连接的受力比构件复杂； 2）连接的破坏直接导致钢结构的破坏； 3）连接的补强比构件困难； 4）在钢结构中所占比例比较大

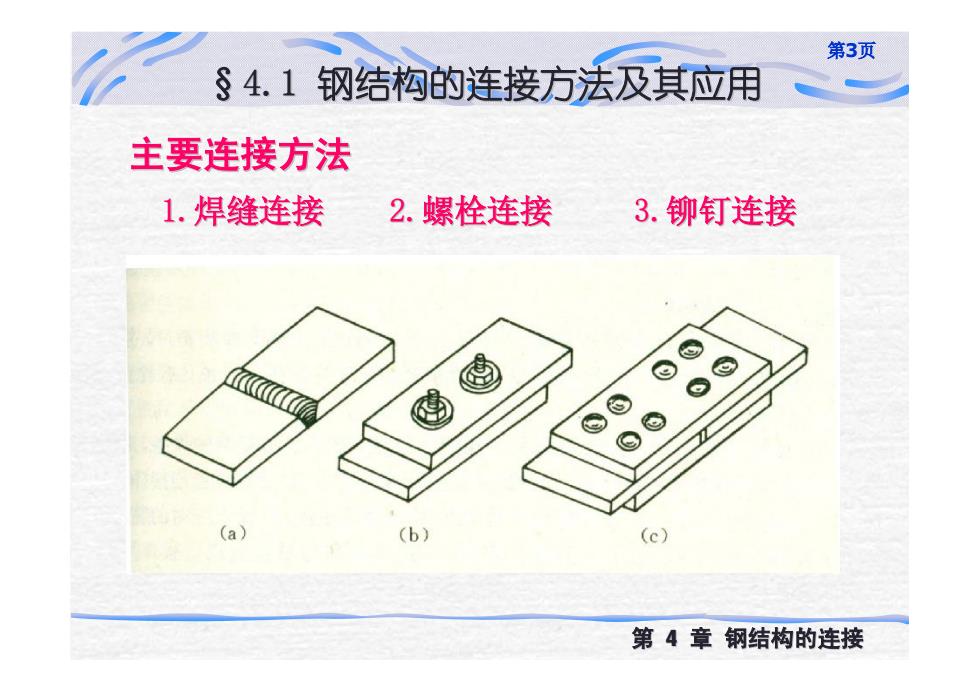

第3页 §4.1钢结构的连接方法及其应用 主要连接方法 1.焊缝连接 2.螺栓连接 3.铆钉连接 (a (b (c) 第4章钢结构的连接
第3页 §4.1 钢结构的连接方法及其应用 第 4 章 钢结构的连接 主要连接方法 1.焊缝连接 2.螺栓连接 3.铆钉连接
第4页 §4.1钢结构的连接方法及其应用 一、焊缝连接 优点：构造简单、适应性强、自动化程度高、连接刚度大、 不削弱截面、方便施工、密闭性好。 缺点：降低被焊钢材的塑性韧性、焊缝热影响区易出现微裂 纹、焊渣等缺陷、产生较大的焊接残余应力，容易发 生脆断和疲劳破坏。 车间焊接易于控制质量； 现场焊接受施工条件、季 节影响大，质量 不易保证
第4页 一、焊缝连接 优点：构造简单、适应性强、自动化程度高、连接刚度大、 不削弱截面、方便施工、密闭性好。 缺点：降低被焊钢材的塑性韧性、焊缝热影响区易出现微裂 纹、焊渣等缺陷、产生较大的焊接残余应力，容易发 生脆断和疲劳破坏。 车间焊接易于控制质量； 现场焊接受施工条件、季 节影响大，质量 不易保证。 §4.1 钢结构的连接方法及其应用

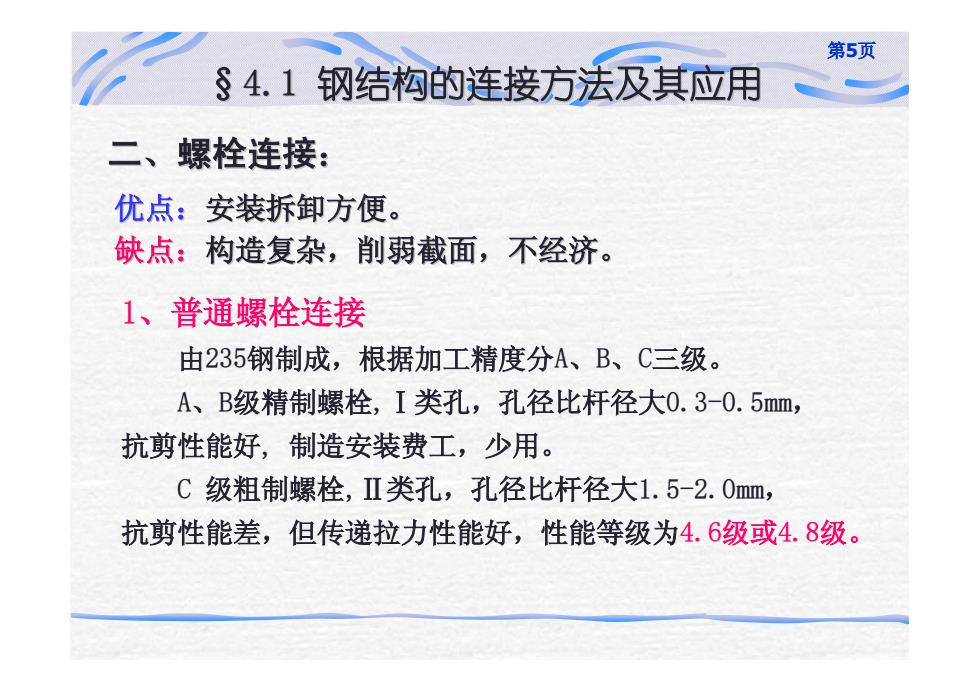

第5页 §4.1钢结构的连接方法及其应用 二、螺栓连接： 优点：安装拆卸方便。 缺点：构造复杂，削弱截面，不经济。 1、普通螺栓连接 由235钢制成，根据加工精度分A、B、C三级。 A、B级精制螺栓，I类孔，孔径比杆径大0.3-0.5mm, 抗剪性能好，制造安装费工，少用。 C级粗制螺栓，Ⅱ类孔，孔径比杆径大1.5-2.0mm, 抗剪性能差，但传递拉力性能好，性能等级为4.6级或4.8级
第5页 §4.1 钢结构的连接方法及其应用 二、螺栓连接： 优点：安装拆卸方便。 缺点：构造复杂，削弱截面，不经济。 1、普通螺栓连接 由235钢制成，根据加工精度分A、B、C三级。 A、B级精制螺栓,Ⅰ类孔，孔径比杆径大0.3-0.5mm， 抗剪性能好, 制造安装费工，少用。 C 级粗制螺栓,Ⅱ类孔，孔径比杆径大1.5-2.0mm， 抗剪性能差，但传递拉力性能好，性能等级为4.6级或4.8级
