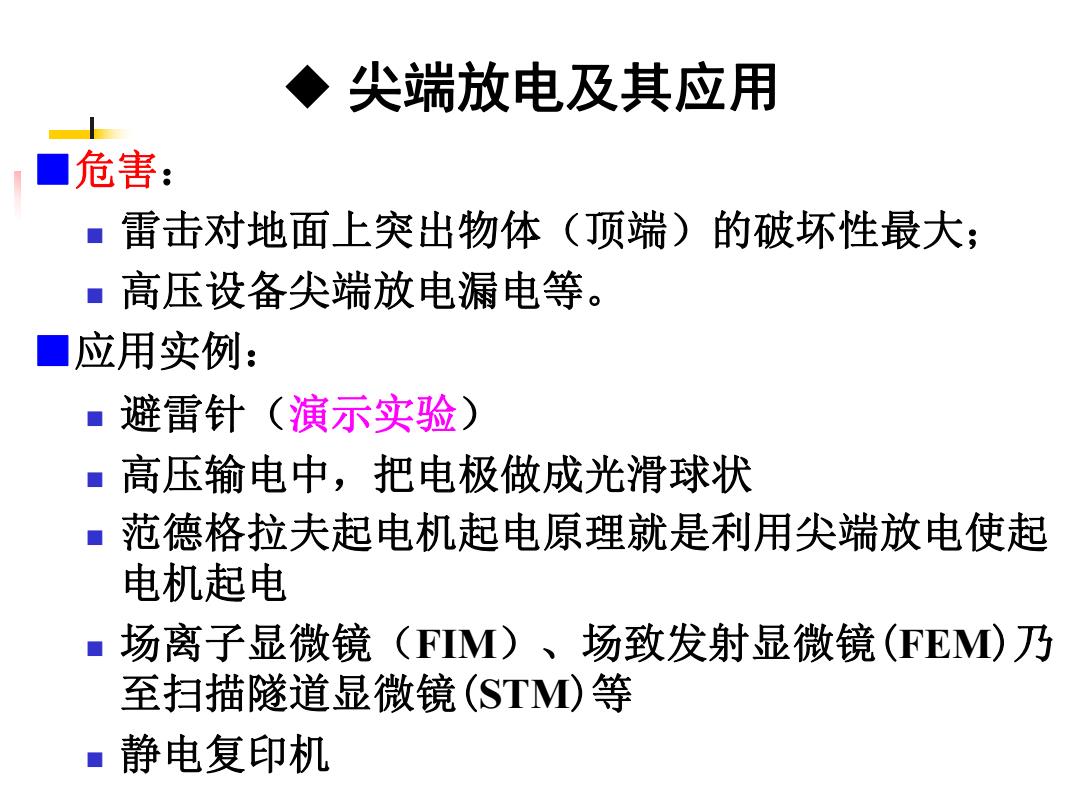

◆尖端放电及其应用 ■危害： ■雷击对地面上突出物体（顶端）的破坏性最大； ■高压设备尖端放电漏电等。 应用实例： ■避雷针（演示实验） ■高压输电中，把电极做成光滑球状 ■范德格拉夫起电机起电原理就是利用尖端放电使起 电机起电 ■场离子显微镜(FIM)、场致发射显微镜(FEM)乃 至扫描隧道显微镜(STM)等 静电复印机
■危害： n 雷击对地面上突出物体（顶端）的破坏性最大； n 高压设备尖端放电漏电等。 ■应用实例： n 避雷针（演示实验） n 高压输电中，把电极做成光滑球状 n 范德格拉夫起电机起电原理就是利用尖端放电使起 电机起电 n 场离子显微镜（FIM）、场致发射显微镜(FEM)乃 至扫描隧道显微镜(STM)等 n 静电复印机 u 尖端放电及其应用
云层和大地间的闪电
云层和大地间的闪电 + + + + + + + + + + + + + - - - - - - - - - - - - - - - - - -
空气中的直流高压放电图片
空气中的直流高压放电图片

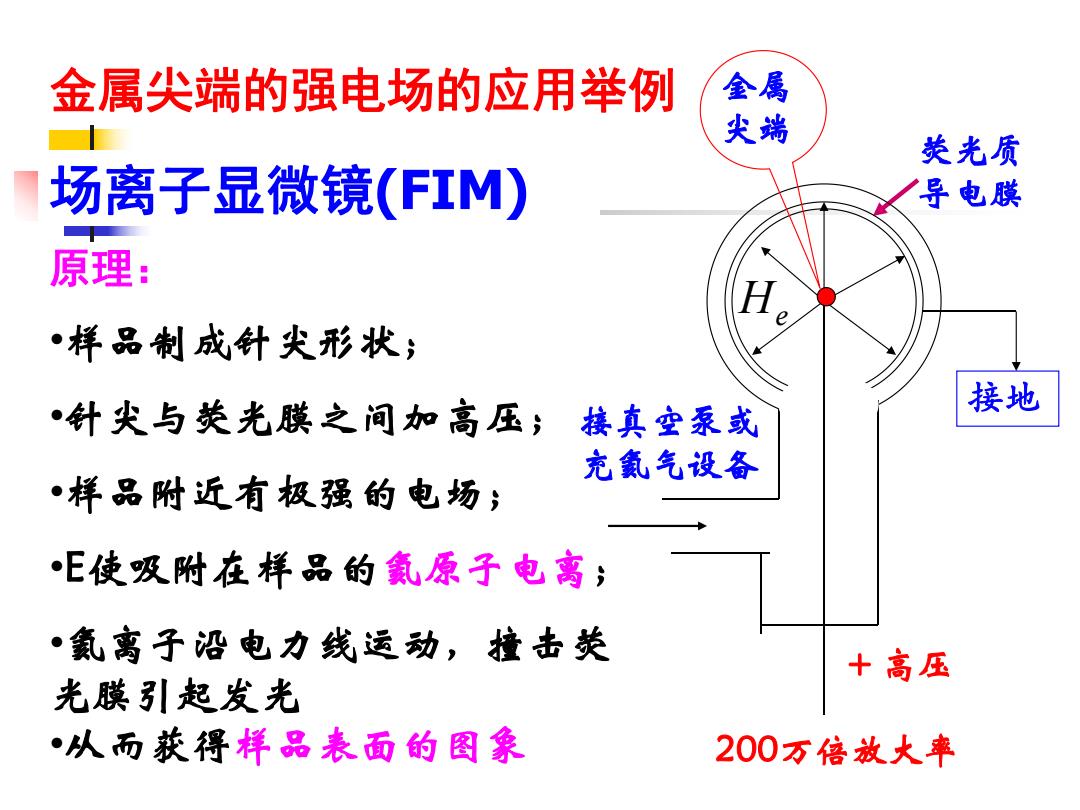

金属尖端的强电场的应用举例 全属 尖端 荧光质 场离子显微镜(FIM) 导电膜 原理： ●样品制成针尖形状； ·针尖与荧光膜之间如高压；接真空泵或 接地 完氨气设备 •样品附近有极强的电场； ·E使吸附在样品的氨原子电离； 离子沿电力线运动，撞击荧 十高压 光膜引起发光 ·从而获得样品表面的图象 200万倍放大率
荧光质 导电膜 + 高压 He 金属尖端的强电场的应用举例 接真空泵或 充氦气设备 金属 尖端 原理： •样品制成针尖形状； •针尖与荧光膜之间加高压； •样品附近有极强的电场； •E使吸附在样品的氦原子电离； •氦离子沿电力线运动，撞击荧 光膜引起发光 •从而获得样品表面的图象 200万倍放大率 接地 场离子显微镜(FIM)

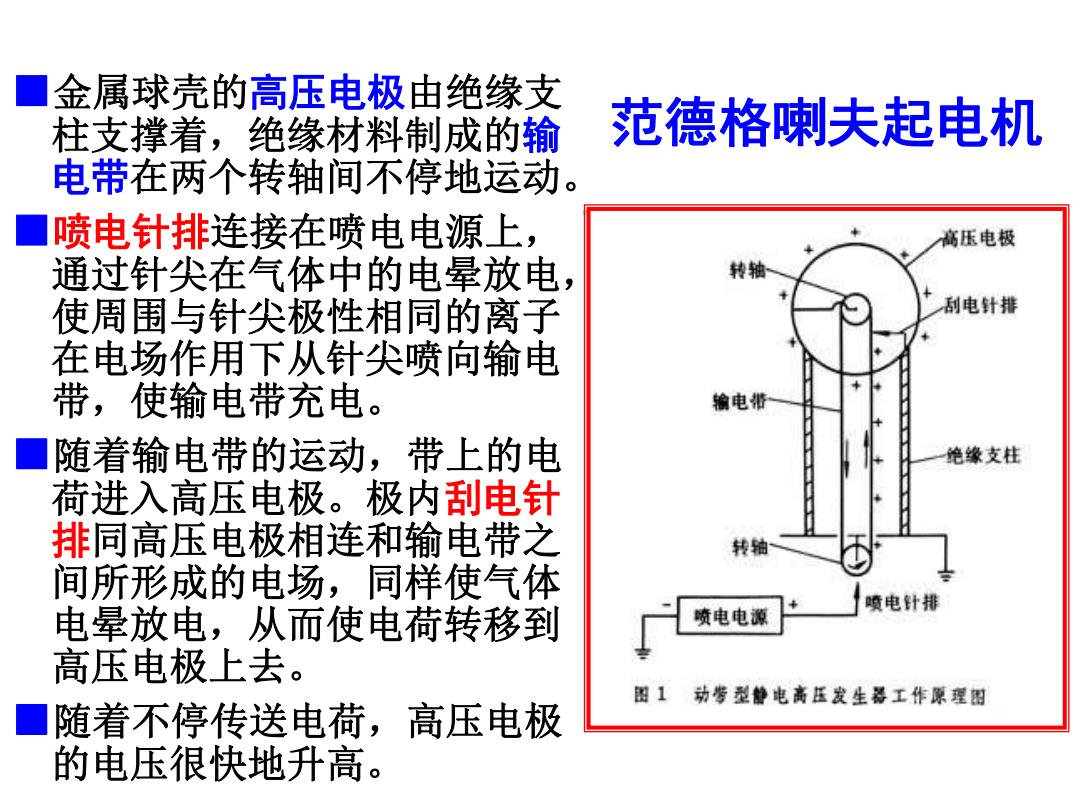

■金属球壳的高压电极由绝缘支 柱支撑着，绝缘材料制成的输 范德格喇夫起电机 电带在两个转轴间不停地运动。 喷电针排连接在喷电电源上， 高压电极 通过针尖在气体中的电晕放电， 使周围与针尖极性相同的离子 刮电针排 在电场作用下从针尖喷向输电 带，使输电带充电。 输电带 随着输电带的运动，带上的电 绝缘支柱 荷进入高压电极。极内刮电针 排同高压电极相连和输电带之 转轴 间所形成的电场，同样使气体 喷电针排 电晕放电，从而使电荷转移到 喷电电源 高压电极上去。 图1动皆型静电高压发生器工作原理图 随着不停传送电荷，高压电极 的电压很快地升高
范德格喇夫起电机 ■金属球壳的高压电极由绝缘支 柱支撑着，绝缘材料制成的输 电带在两个转轴间不停地运动。 ■喷电针排连接在喷电电源上， 通过针尖在气体中的电晕放电， 使周围与针尖极性相同的离子 在电场作用下从针尖喷向输电 带，使输电带充电。 ■随着输电带的运动，带上的电 荷进入高压电极。极内刮电针 排同高压电极相连和输电带之 间所形成的电场，同样使气体 电晕放电，从而使电荷转移到 高压电极上去。 ■随着不停传送电荷，高压电极 的电压很快地升高
