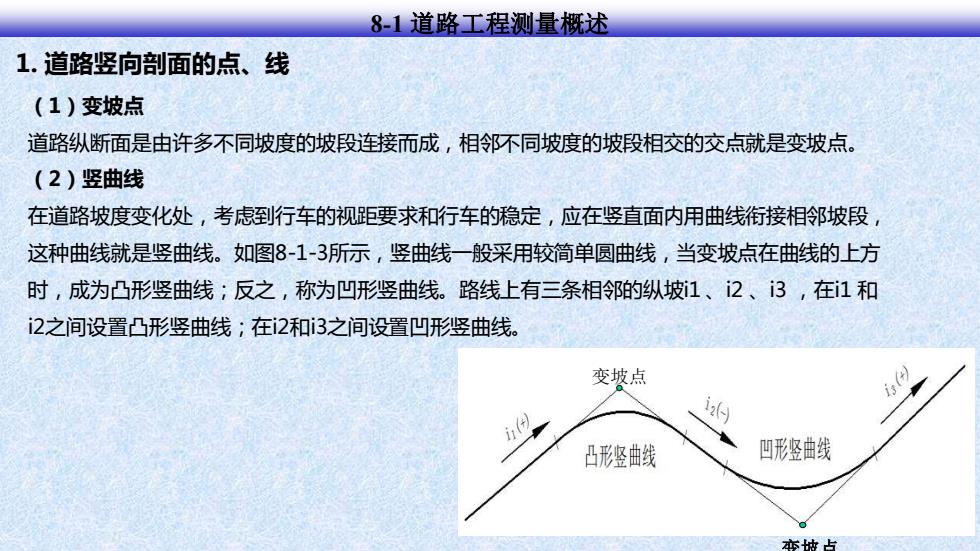

8-1道路工程测量概述 1.道路竖向剖面的点、线 (1)变坡点 道路纵断面是由许多不同坡度的坡段连接而成，相邻不同坡度的坡段相交的交点就是变坡点。 (2)竖曲线 在道路坡度变化处，考虑到行车的视距要求和行车的稳定，应在竖直面内用曲线衔接相邻坡段， 这种曲线就是竖曲线。如图8-1-3所示，竖曲线一般采用较简单圆曲线，当变坡点在曲线的上方 时，成为凸形竖曲线；反之，称为凹形竖曲线。路线上有三条相邻的纵坡1、2、3，在1和 2之间设置凸形竖曲线；在2和3之间设置凹形竖曲线。 变坡点 凸形整曲线 凹形经曲线 恋抽占
变坡点 变坡点 1. 道路竖向剖面的点、线 8-1 道路工程测量概述 （1）变坡点 道路纵断面是由许多不同坡度的坡段连接而成，相邻不同坡度的坡段相交的交点就是变坡点。 （2）竖曲线 在道路坡度变化处，考虑到行车的视距要求和行车的稳定，应在竖直面内用曲线衔接相邻坡段， 这种曲线就是竖曲线。如图8-1-3所示，竖曲线一般采用较简单圆曲线，当变坡点在曲线的上方 时，成为凸形竖曲线；反之，称为凹形竖曲线。路线上有三条相邻的纵坡i1 、i2 、i3 ，在i1 和 i2之间设置凸形竖曲线；在i2和i3之间设置凹形竖曲线
图8-1-4道路路线平面图 拓展提升 (8)￥ 识读道路平面图：说明 I'T 道路路线的平面位置、线 型状况、沿线地形和地物 65 纵断面标高和坡度、路基 宽度和边坡坡度、路面结 5027 构、地质状况以及路线上 K321870 的附属构造物，如桥涵、 通道、隧道、挡土墙的位 置及其与路线的关系。 角维果款
图8-1-4道路路线平面图 拓展提升 识读道路平面图：说明 道路路线的平面位置、线 型状况、沿线地形和地物、 纵断面标高和坡度、路基 宽度和边坡坡度、路面结 构、地质状况以及路线上 的附属构造物，如桥涵、 通道、隧道、挡土墙的位 置及其与路线的关系

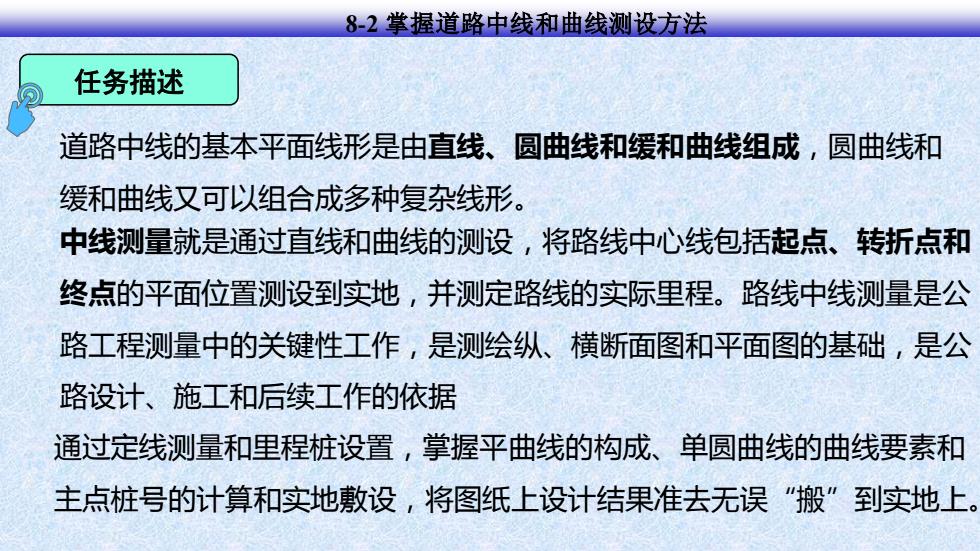

8-2掌握道路中线和曲线测设方法 任务描述 道路中线的基本平面线形是由直线、圆曲线和缓和曲线组成，圆曲线和 缓和曲线又可以组合成多种复杂线形。 中线测量就是通过直线和曲线的测设，将路线中心线包括起点、转折点和 终点的平面位置测设到实地，并测定路线的实际里程。路线中线测量是公 路工程测量中的关键性工作，是测绘纵、横断面图和平面图的基础，是公 路设计、施工和后续工作的依据 通过定线测量和里程桩设置，掌握平曲线的构成、单圆曲线的曲线要素和 主点桩号的计算和实地敷设，将图纸上设计结果准去无误“搬”到实地上
8-2 掌握道路中线和曲线测设方法 任务描述 道路中线的基本平面线形是由直线、圆曲线和缓和曲线组成，圆曲线和 缓和曲线又可以组合成多种复杂线形。 中线测量就是通过直线和曲线的测设，将路线中心线包括起点、转折点和 终点的平面位置测设到实地，并测定路线的实际里程。路线中线测量是公 路工程测量中的关键性工作，是测绘纵、横断面图和平面图的基础，是公 路设计、施工和后续工作的依据 通过定线测量和里程桩设置，掌握平曲线的构成、单圆曲线的曲线要素和 主点桩号的计算和实地敷设，将图纸上设计结果准去无误“搬”到实地上

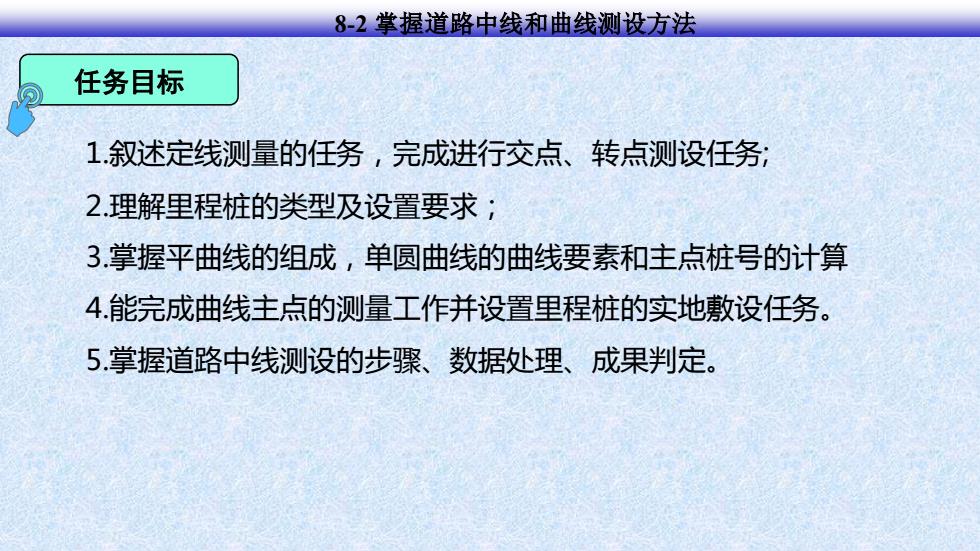

8-2掌握道路中线和曲线测设方法 任务目标 1叙述定线测量的任务，完成进行交点、转点测设任务； 2理解里程桩的类型及设置要求； 3.掌握平曲线的组成，单圆曲线的曲线要素和主点桩号的计算 4能完成曲线主点的测量工作并设置里程桩的实地敷设任务。 5掌握道路中线测设的步骤、数据处理、成果判定
8-2 掌握道路中线和曲线测设方法 任务目标 1.叙述定线测量的任务，完成进行交点、转点测设任务; 2.理解里程桩的类型及设置要求； 3.掌握平曲线的组成，单圆曲线的曲线要素和主点桩号的计算 4.能完成曲线主点的测量工作并设置里程桩的实地敷设任务。 5.掌握道路中线测设的步骤、数据处理、成果判定

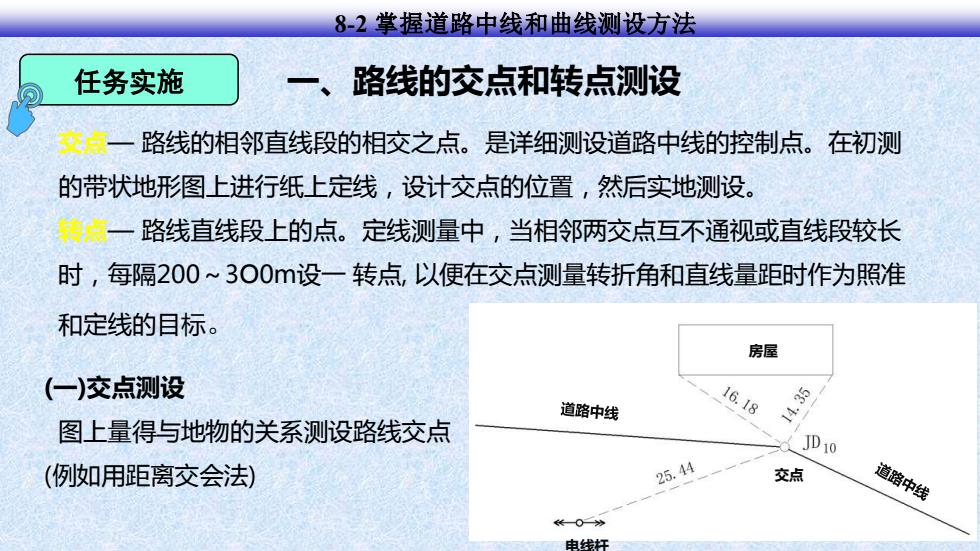

8-2掌握道路中线和曲线测设方法 任务实施 一、路线的交点和转点测设 文点一路线的相邻直线段的相交之点。是详细测设道路中线的控制点。在初测 的带状地形图上进行纸上定线，设计交点的位置，然后实地测设。 转煮一路线直线段上的点。定线测量中，当相邻两交点互不通视或直线段较长 时，每隔200~3O0设一转点，以便在交点测量转折角和直线量距时作为照准 和定线的目标。 房屋 (一)交点测设 道路中线 16.18 35 图上量得与地物的关系测设路线交点 JD10 (例如用距离交会法) 25.44 交点 道路中线 《0” 电线杆
交点 房屋 电线杆 一、路线的交点和转点测设 交点— 路线的相邻直线段的相交之点。是详细测设道路中线的控制点。在初测 的带状地形图上进行纸上定线，设计交点的位置，然后实地测设。 转点— 路线直线段上的点。定线测量中，当相邻两交点互不通视或直线段较长 时，每隔200～3O0m设一 转点, 以便在交点测量转折角和直线量距时作为照准 和定线的目标。 (一)交点测设 图上量得与地物的关系测设路线交点 (例如用距离交会法) 任务实施 8-2 掌握道路中线和曲线测设方法
