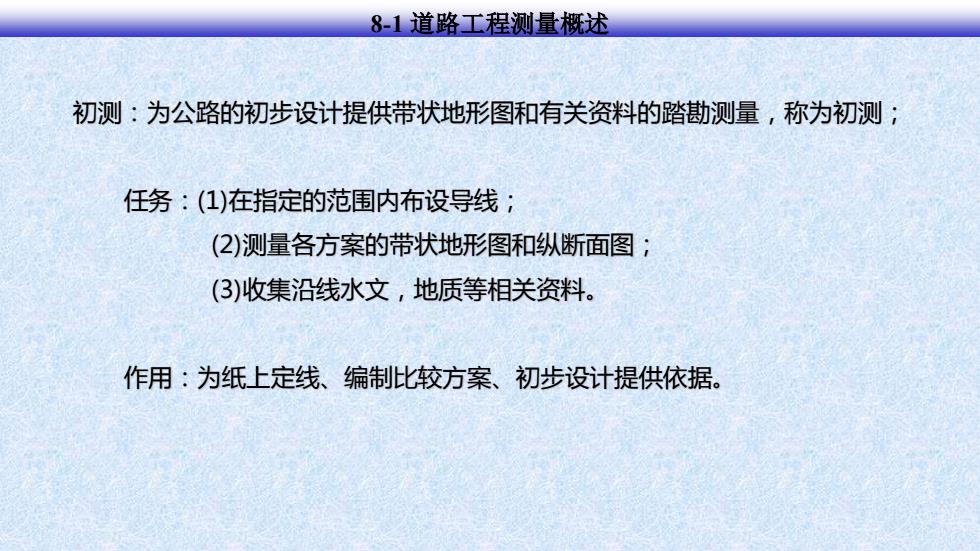

8-1道路工程测量概述 初测：为公路的初步设计提供带状地形图和有关资料的踏勘测量，称为初测； 任务：(1)在指定的范围内布设导线； (2)测量各方案的带状地形图和纵断面图； (3)收集沿线水文，地质等相关资料。 作用：为纸上定线、编制比较方案、初步设计提供依据
8-1 道路工程测量概述 初测：为公路的初步设计提供带状地形图和有关资料的踏勘测量，称为初测； 任务：(1)在指定的范围内布设导线； (2)测量各方案的带状地形图和纵断面图； (3)收集沿线水文，地质等相关资料。 作用：为纸上定线、编制比较方案、初步设计提供依据
8-1道路工程测量概述 定测：方案选定后，进入技术设计阶段，为技术设计阶段所进行的中线测量、纵 横断面测量等详细测量，称为定测。 任务：进行中线测量 纵断面和横断面测量 局部地区的大比例尺地形图的测绘等 作用：为路线纵坡设计，工程土石方量计算等道路的技术设计提供详细的测 量资料
定测：方案选定后，进入技术设计阶段，为技术设计阶段所进行的中线测量、纵 横断面测量等详细测量，称为定测。 任务：进行中线测量 纵断面和横断面测量 局部地区的大比例尺地形图的测绘等 作用：为路线纵坡设计，工程土石方量计算等道路的技术设计提供详细的测 量资料。 8-1 道路工程测量概述
8-1道路工程测量概述 二、道路路线工程图 道路路线图是应用正投影的方 法，如图8-1-1所示，道路中心 纵面地面线 线在竖直面的投影称为纵断面图 表达道路的纵向设计线形（上坡， 纵断面 下坡、竖曲线)，竖向坡度变化 纵断面线 B 连接的曲线称为竖曲线；道路中 心线在水平面的投影称为路线的 公路中线 平面图，表达路线的走向、平面 T 线形（左向、右向、平曲线）， 横断面 平面线形 改变路线的方向连接曲线称为平 曲线
8-1 道路工程测量概述 二、道路路线工程图 道路路线图是应用正投影的方 法，如图8-1-1所示，道路中心 线在竖直面的投影称为纵断面图， 表达道路的纵向设计线形（上坡、 下坡、竖曲线），竖向坡度变化 连接的曲线称为竖曲线；道路中 心线在水平面的投影称为路线的 平面图，表达路线的走向、平面 线形（左向、右向、平曲线）， 改变路线的方向连接曲线称为平 曲线
81道路工程测量概述 1.道路平面的点、线 （1)导线点 导线点是通过导线测量方法得到的测量控制点，一般而言，导线点也作为水准点，兼具高程 控制功用。 (2)交点(UD) 线路不同方向的转折点也称交点，用UD)表示。交点是线路中线的重要控制点，是放样曲线 主点和推算各点里程的依据。可根据附近导线点和交点的设计坐标，用全站仪或RTK坐标放样 法测设出交点。 交点 D （3)转点(ZD) a 右偏角 转点 ZY QZ ZD2 设有缓和恤线的圆曲线HZ 当相邻两交点互相不通视时，需要在其连线上， ZD 圆曲线 ZH HY QZ YH 测设一点或数点，以供交点、测转折点、量距或 JD2 延长直线时瞄准之用。这样的点称为转点(ZD)。 路线前进方向 交点
（1）导线点 导线点是通过导线测量方法得到的测量控制点，一般而言，导线点也作为水准点，兼具高程 控制功用。 （2）交点(JD) 线路不同方向的转折点也称交点，用(JD)表示。交点是线路中线的重要控制点，是放样曲线 主点和推算各点里程的依据。可根据附近导线点和交点的设计坐标，用全站仪或RTK坐标放样 法测设出交点。 （3）转点(ZD) 当相邻两交点互相不通视时，需要在其连线上， 测设一点或数点，以供交点、测转折点、量距或 延长直线时瞄准之用。这样的点称为转点(ZD)。 1. 道路平面的点、线 8-1 道路工程测量概述
8-1道路工程测量概述 (4)平曲线及曲线主点 在平面图中是用路线转点编号来表示曲线的，D表示为第1个路线转点；o角为路线转向的折角， 它是沿路线前进方向向左或向右偏转的角度；R为圆曲线曲率半径；T为切线长；L为曲线长；E为外矢 距。图中曲线控制点ZH(直缓点)为曲线起点，HY(缓圆点)为缓和曲线与圆曲线的连接点，QZ表 示曲线中点，YH(圆缓点)为圆曲线与缓和曲线交点，HZ为缓直点。平面曲线为单圆曲线时，曲线 主要控制点为ZY(直圆点)、QZ(曲中点)、YZ(圆直点)。 文点 交点 D JD 偏转角 Q右偏角 ZY YZ 转点 切线长 QZ ZD2 设有缓和曲线的圆曲线H忆 线 ZD, 圆曲线 ZH HY 2 YH 幽线起点（值圆点） ZY (曲中点) 曲线蜂点（圆直点）》 JD2 路线前进方向 交点 线径g 圆心
（4）平曲线及曲线主点 在平面图中是用路线转点编号来表示曲线的，JDi表示为第ｉ个路线转点；α角为路线转向的折角， 它是沿路线前进方向向左或向右偏转的角度；R为圆曲线曲率半径；T为切线长；L为曲线长；E为外矢 距。图中曲线控制点ZH（直缓点）为曲线起点，HY（缓圆点）为缓和曲线与圆曲线的连接点，QZ表 示曲线中点，YH（圆缓点）为圆曲线与缓和曲线交点，HZ为缓直点。平面曲线为单圆曲线时，曲线 主要控制点为ZY（直圆点）、QZ（曲中点）、YZ（圆直点）。 8-1 道路工程测量概述
