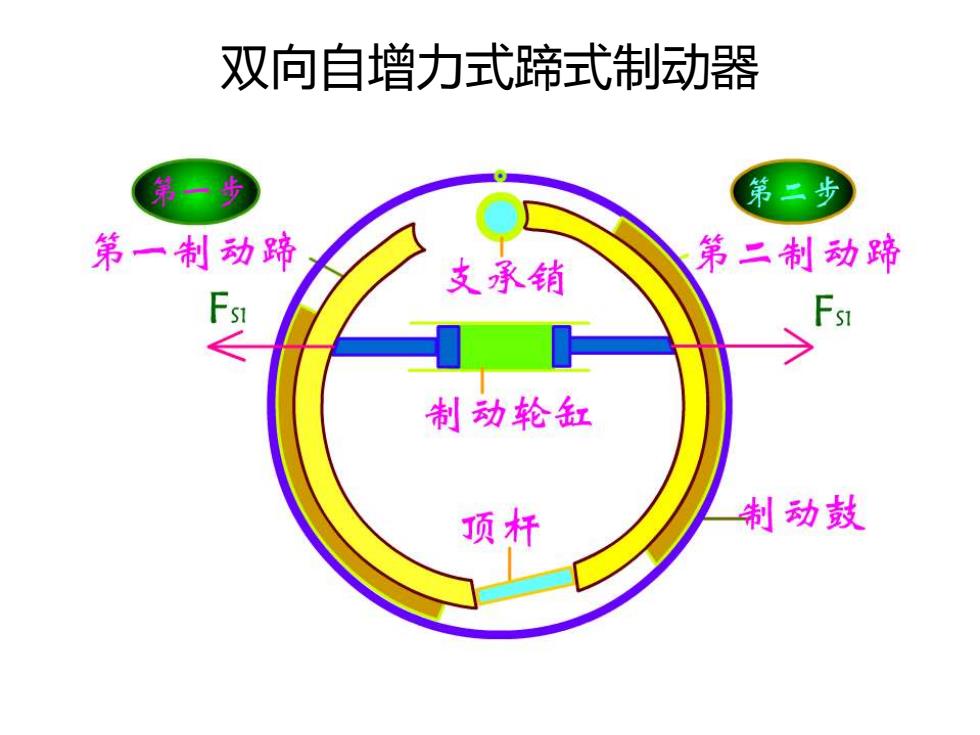

双向自增力式蹄式制动器 第一制动蹄 支承销 第二制动蹄 制动轮缸 顶杆 制动鼓
双向自增力式蹄式制动器
2.凸轮式制动器 >应用： 制动调整臂 制动气 用于气压制动系统、 设计成领从蹄式 >组成和工作原理： 制动鼓、制动底板、 向 制动蹄、支承销、制 动凸轮轴、弹簧、制 动调整臂、制动气室 制动蹄 >等位移式制动器 制动底 >非平衡式制动器 东风EQ1090E型汽车前轮制动器
2.凸轮式制动器 ➢应用： 用于气压制动系统、 设计成领从蹄式 ➢组成和工作原理： 制动鼓、制动底板、 制动蹄、支承销、制 动凸轮轴、弹簧、制 动调整臂、制动气室 ➢等位移式制动器 ➢非平衡式制动器
凸轮式 演示 返 回 制动过程继续， 制动力不断增大
凸轮式

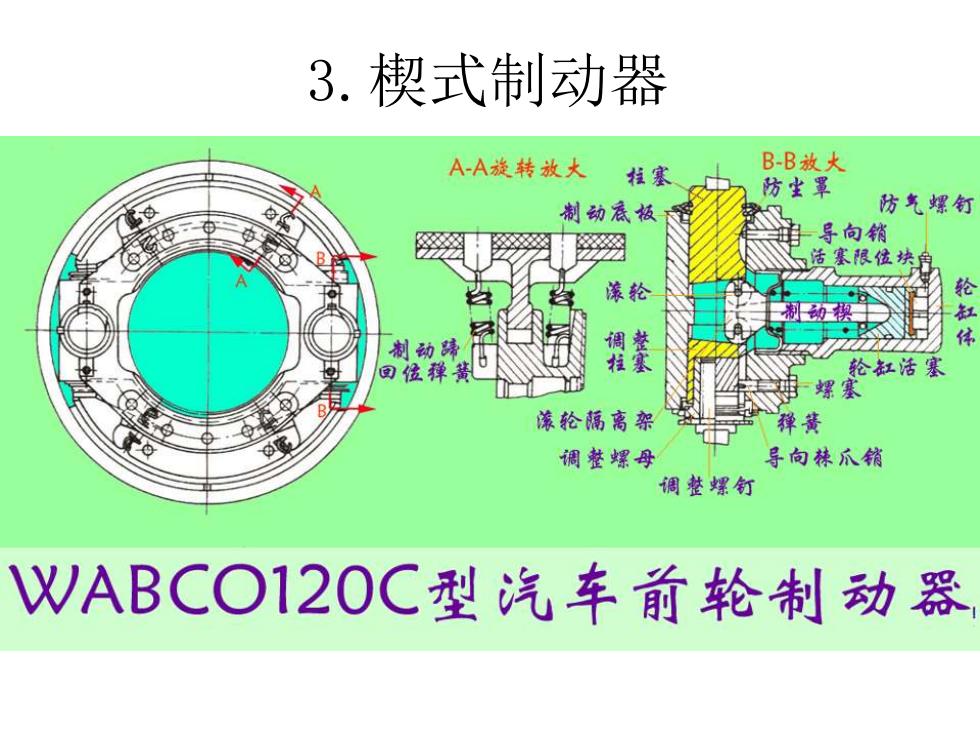

3.楔式制动器 AA旋转放大 BB放大 塞 防生罩 制动底板 防气螺钉 导向销 活塞限位块角 滚 轮 轮 制动蹄 调 回位弹簧 轮缸活塞 螺》 滚轮福离架 簧 调整螺母 导向棘爪销 调整螺钉 VABCO120C型汽车前轮制动器
3.楔式制动器

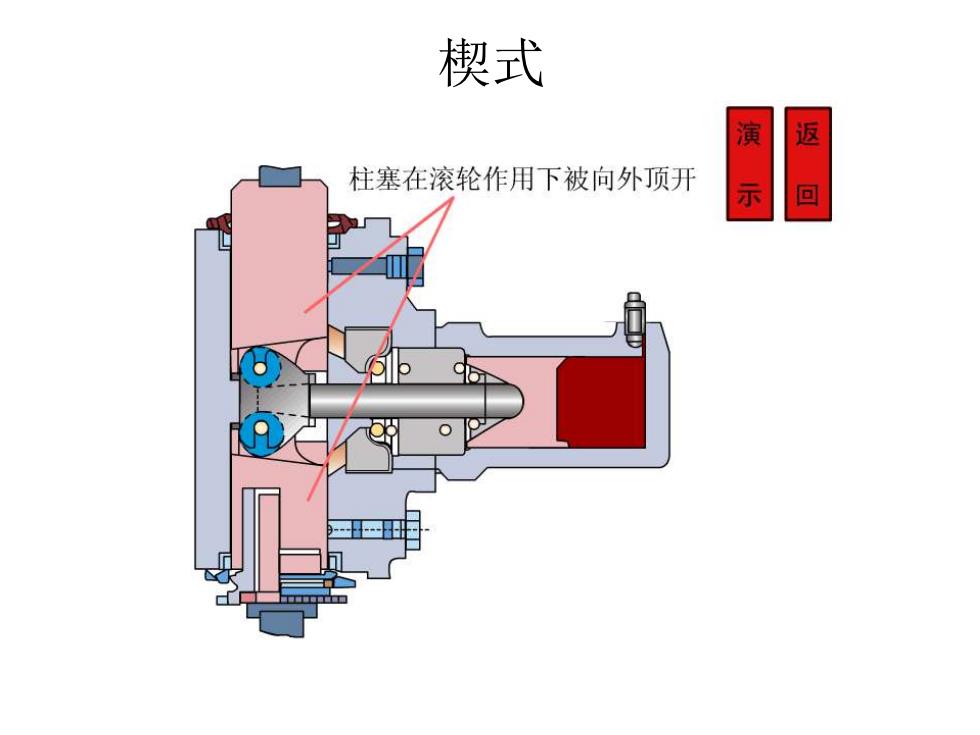

楔式 演 柱塞在滚轮作用下被向外顶开 返 示 回
楔式
