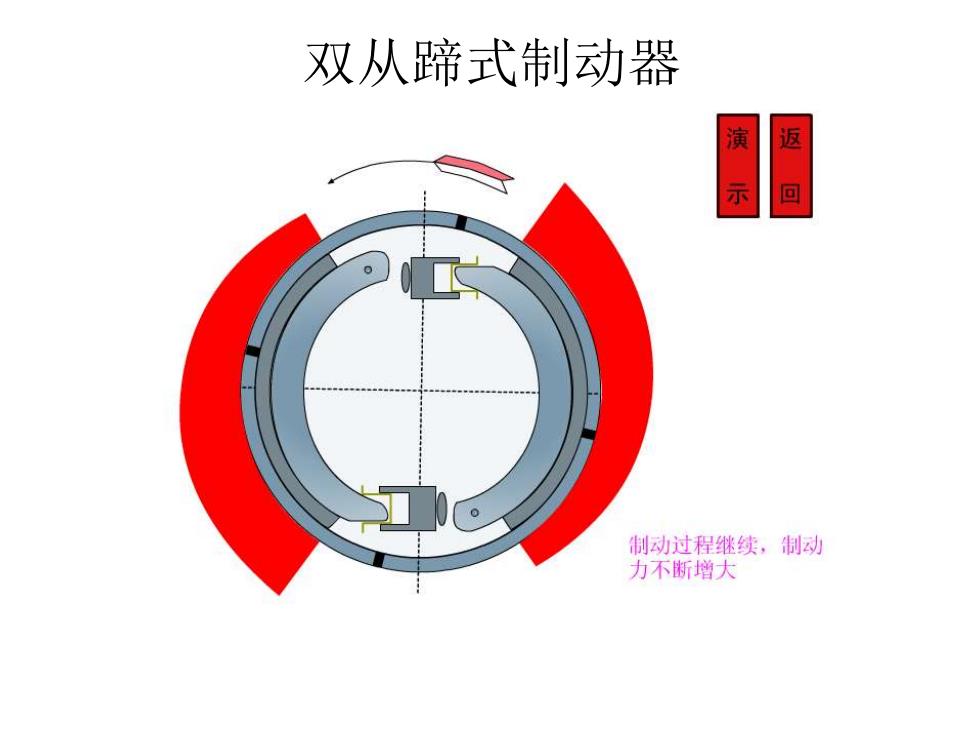

双从蹄式制动器 演 返 回 制动过程继续，制动 力不断增大
双从蹄式制动器
自增力式制动器 ·单向自增力式制动器： 一在汽车前进时具有自增力作 用，倒车时制动效能很低 ·双向自增力式制动器： 一在汽车前进和倒车时，都具 有自增力作用
自增力式制动器 • 单向自增力式制动器： – 在汽车前进时具有自增力作 用，倒车时制动效能很低 • 双向自增力式制动器： – 在汽车前进和倒车时，都具 有自增力作用
单向自增力式制动器 >组成： 轮缸 支承销 第一制动蹄 制动鼓 第二制动蹄 第一制动蹄 摩擦片 浮动顶杆 支承销 N1 第二制动蹄 回位弹簧 Fs2 顶杆 >工作原理： 前进制动时.，Fs2大于Fs1;倒车制动时.，制动效能极低

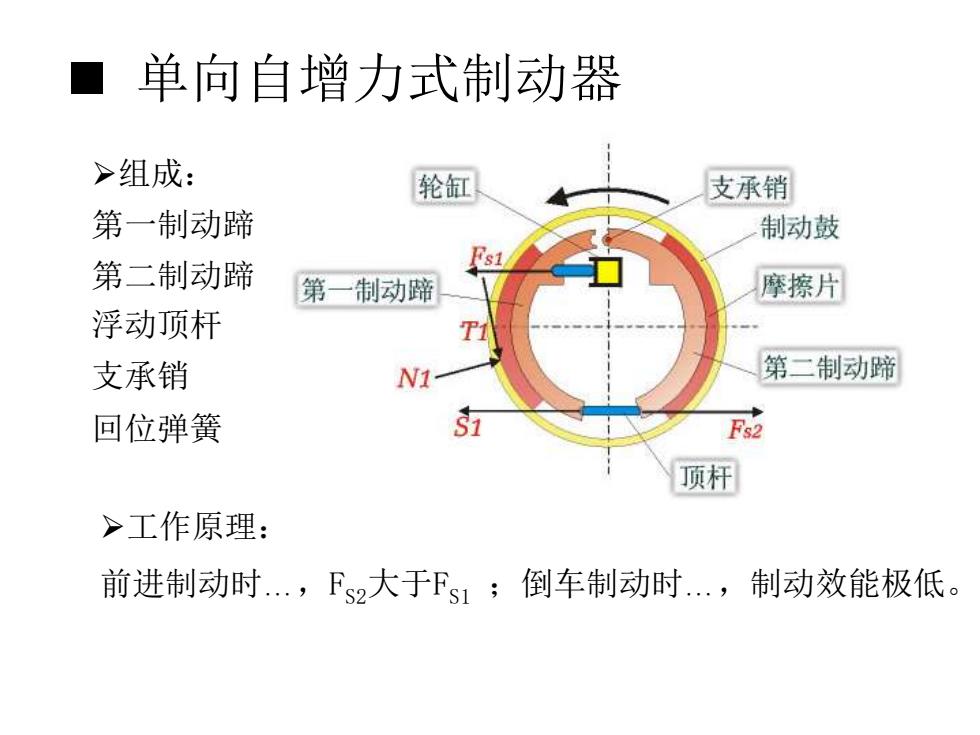

◼ 单向自增力式制动器 ➢组成： 第一制动蹄 第二制动蹄 浮动顶杆 支承销 回位弹簧 ➢工作原理： 前进制动时.，FS2大于FS1 ；倒车制动时.，制动效能极低

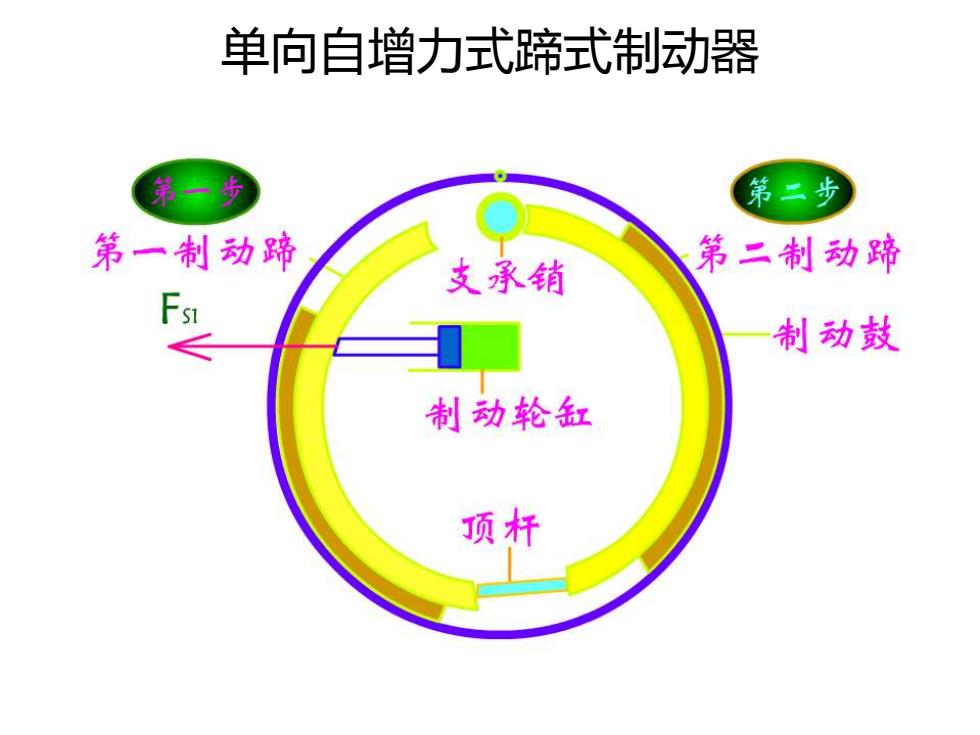

单向自增力式蹄式制动器 第二 第一制动蹄 支承销 第二制动蹄 制动鼓 制动轮缸 顶杆
单向自增力式蹄式制动器
双向自增力式制动器 >结构： 支承销 双活塞式轮缸 轮缸 >特点： 前进和倒车制动的 后制动蹄 效能一致 >应用： 南京依维柯轻型汽 车、北京切诺基 前制动蹄 BJ2021轻型越野车 的后轮制动器 顶杆

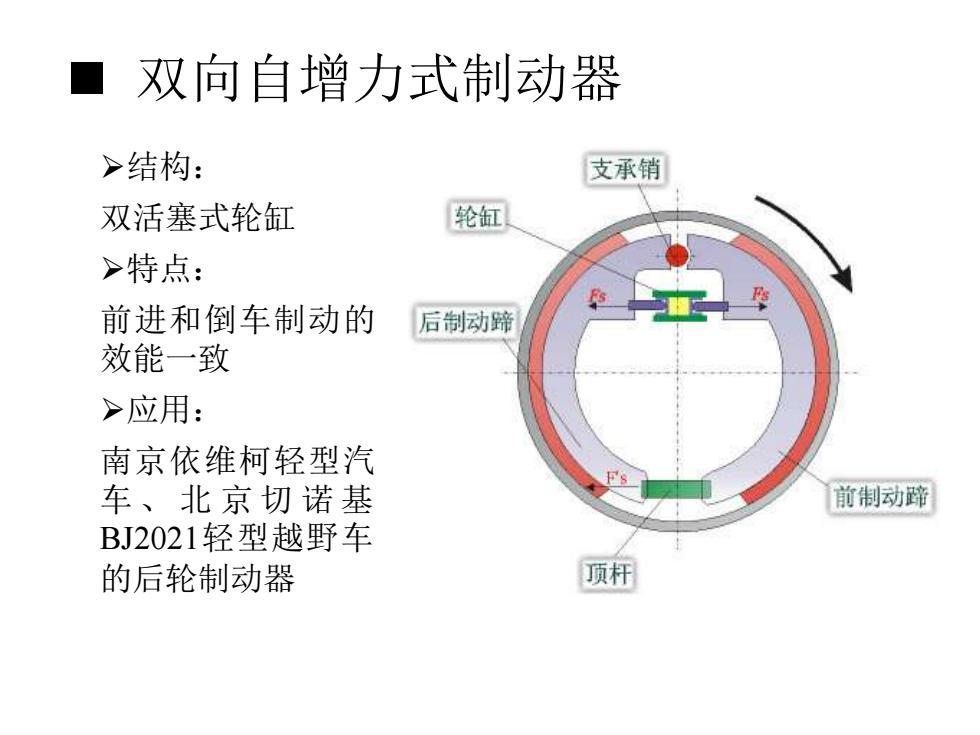

◼ 双向自增力式制动器 ➢结构： 双活塞式轮缸 ➢特点： 前进和倒车制动的 效能一致 ➢应用： 南京依维柯轻型汽 车 、 北 京 切 诺 基 BJ2021轻型越野车 的后轮制动器
