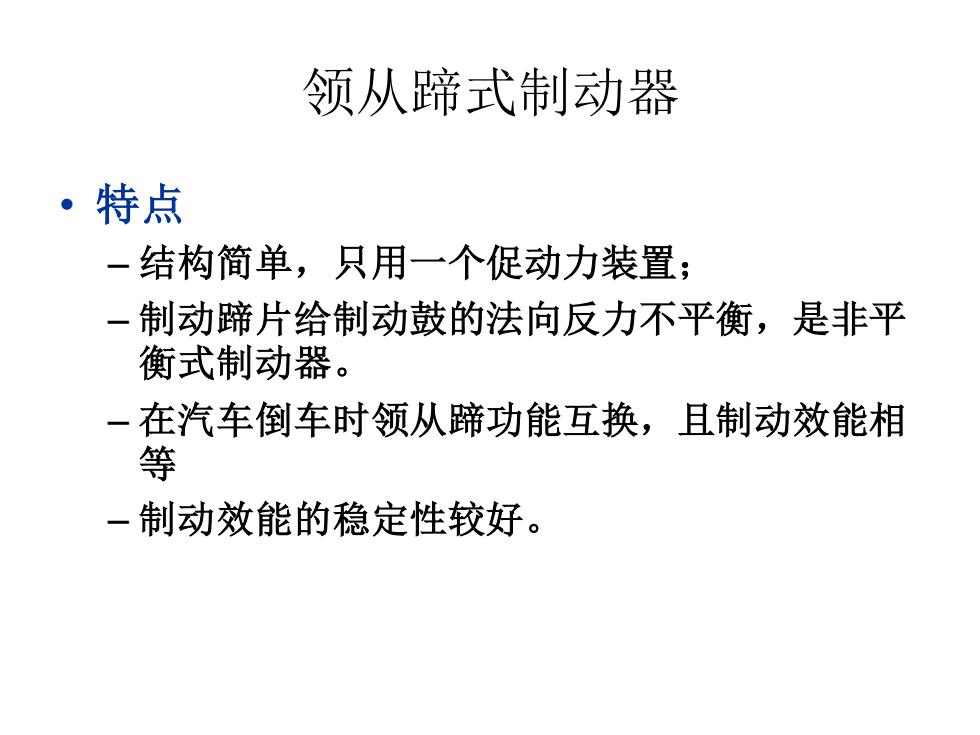

领从蹄式制动器 ·特点 一结构简单，只用一个促动力装置； 一制动蹄片给制动鼓的法向反力不平衡，是非平 衡式制动器。 一在汽车倒车时领从蹄功能互换，且制动效能相 等 一制动效能的稳定性较好
领从蹄式制动器 • 特点 – 结构简单，只用一个促动力装置； – 制动蹄片给制动鼓的法向反力不平衡，是非平 衡式制动器。 – 在汽车倒车时领从蹄功能互换，且制动效能相 等 – 制动效能的稳定性较好

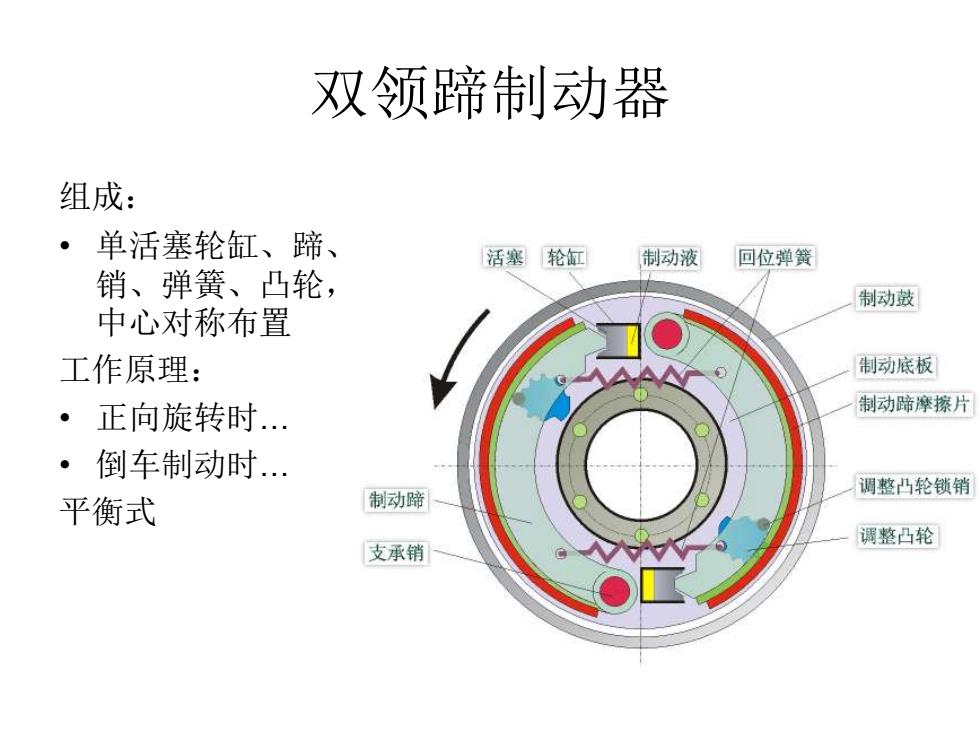

双领蹄制动器 组成： 。单活塞轮缸、蹄、 活塞轮缸 制动液 回位弹簧 销、弹簧、凸轮， 制动鼓 中心对称布置 工作原理： 制动底板 。正向旋转时. 制动蹄摩擦片 ·倒车制动时. 调整凸轮锁销 平衡式 制动蹄 调整凸轮 支承销
双领蹄制动器 组成： • 单活塞轮缸、蹄、 销、弹簧、凸轮， 中心对称布置 工作原理： • 正向旋转时. • 倒车制动时. 平衡式

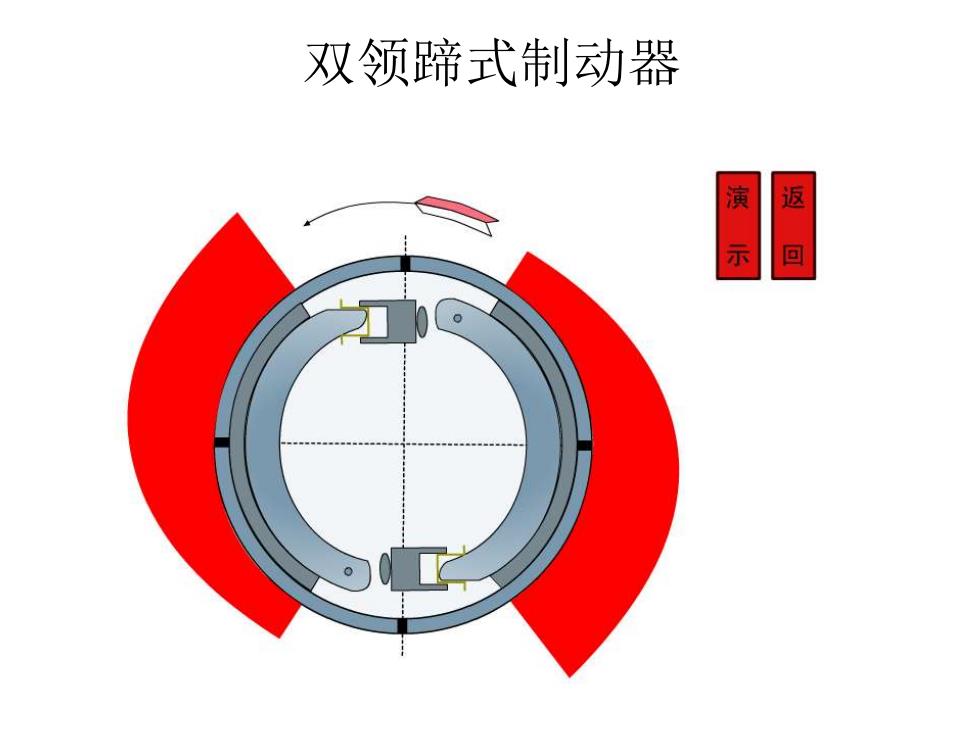

双领蹄式制动器 演 返 示 回
双领蹄式制动器

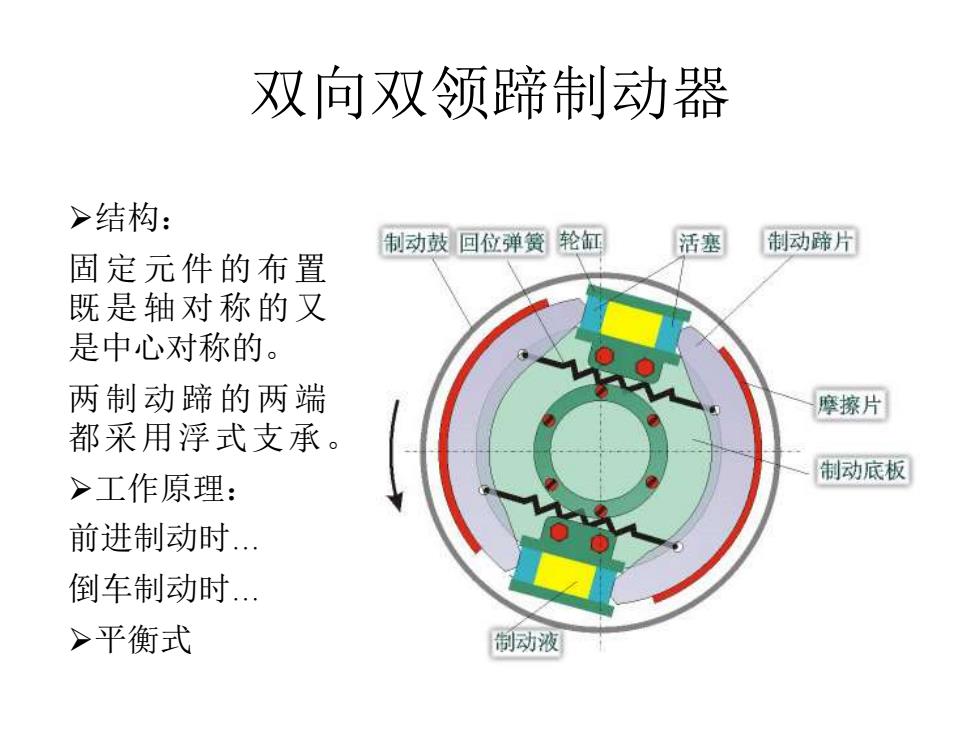

双向双领蹄制动器 >结构： 制动鼓回位弹簧轮缸 活塞 制动蹄片 固定元件的布置 既是轴对称的又 是中心对称的。 两制动蹄的两端 摩擦片 都采用浮式支承。 制动底板 >工作原理： 前进制动时 倒车制动时 >平衡式 制动液
双向双领蹄制动器 ➢结构： 固定元件的布置 既是轴对称的又 是中心对称的。 两制动蹄的两端 都采用浮式支承。 ➢工作原理： 前进制动时. 倒车制动时. ➢平衡式

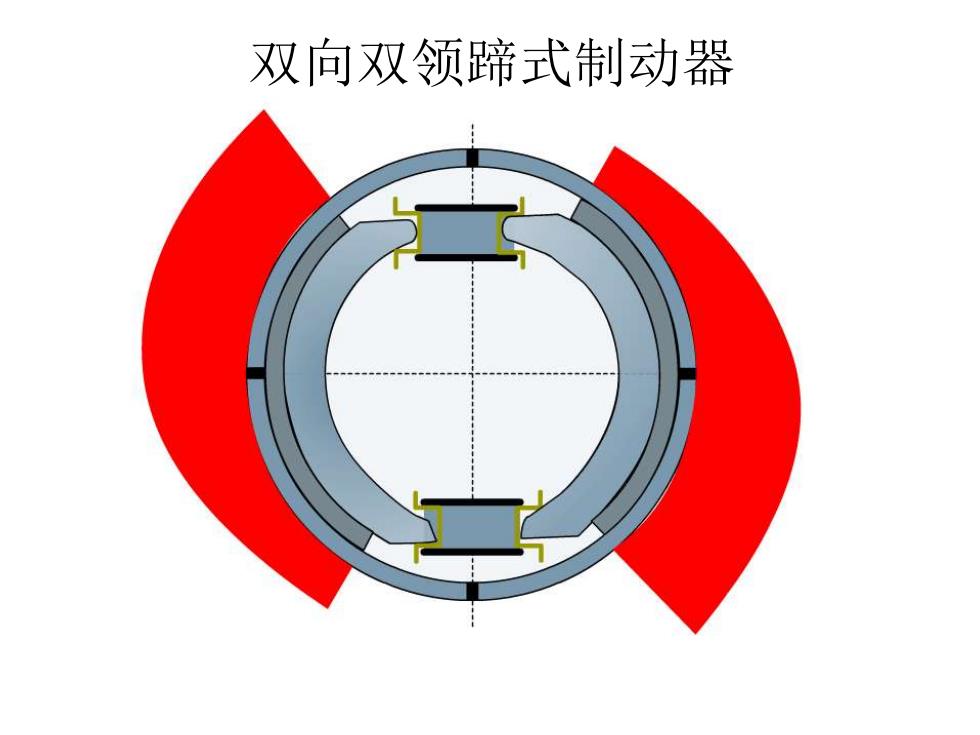

双向双领蹄式制动器
双向双领蹄式制动器
