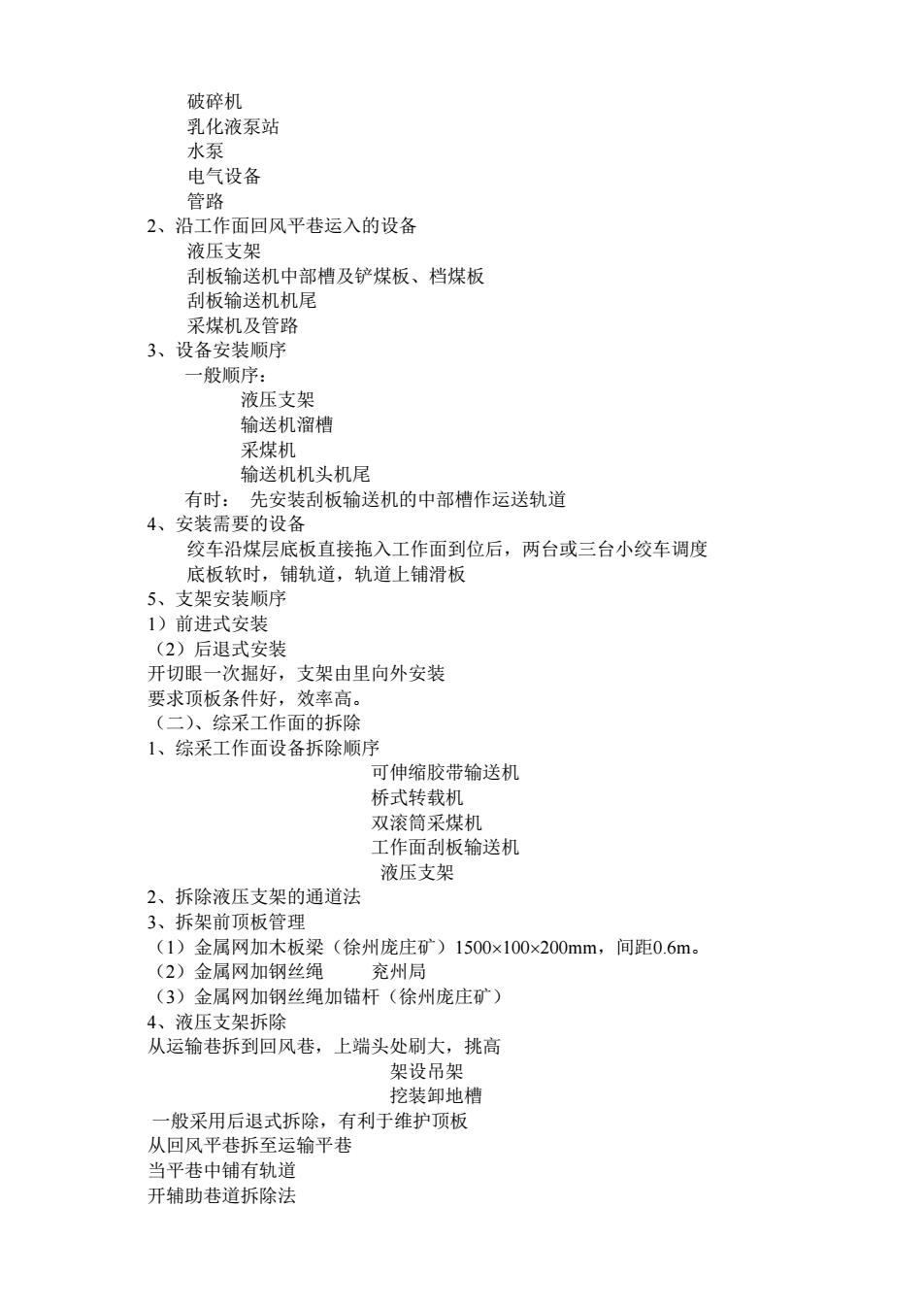

破碎机 乳化液泵站 水泵 电气设备 管路 2、沿工作面回风平巷运入的设备 液压支架 刮板输送机中部槽及铲煤板、档煤板 刮板输送机机尾 采媒机及管路 3、设备安装顺序 一股顺序 液压支架 输送机榴槽 采煤机 输送机机头机尾 有时：先安装刮板输送机的中部槽作运送轨道 4、安装需要的设备 纹车沿煤层底板直接拖入工作面到位后，两台或三台小绞车调度 底板软时，铺轨道，轨道上铺滑板 5、支架安装顺字 1)前进式安装 (2)后退式安装 开切眼一次掘好，支架由里向外安装 要求顶板条件好，效率高。 (二)、综采工作面的拆除 1、综采工作面设备拆除顺序 可伸缩胶带输送机 桥式转载机 双滚筒采煤机 工作面刮板输送机 液压支架 2、拆除液压支架的通道法 3、拆架前顶板管理 (1)金属网加木板梁（徐州庞庄矿）1500x100x200mm,间距0.6m。 (2)金属网加钢丝绳 兖州局 (3)金属网加钢丝绳加锚杆（徐州庞庄矿） 4、液压支架拆除 从运翰巷拆到回风巷，上端头处刷大，挑高 架设吊架 挖装卸地槽 一般采用后退式拆除，有利于维护顶板 从回风平巷拆至运输平巷 当平巷中铺有轨道 开辅助巷道拆除法
破碎机 乳化液泵站 水泵 电气设备 管路 2、沿工作面回风平巷运入的设备 液压支架 刮板输送机中部槽及铲煤板、档煤板 刮板输送机机尾 采煤机及管路 3、设备安装顺序 一般顺序： 液压支架 输送机溜槽 采煤机 输送机机头机尾 有时： 先安装刮板输送机的中部槽作运送轨道 4、安装需要的设备 绞车沿煤层底板直接拖入工作面到位后，两台或三台小绞车调度 底板软时，铺轨道，轨道上铺滑板 5、支架安装顺序 1）前进式安装 （2）后退式安装 开切眼一次掘好，支架由里向外安装 要求顶板条件好，效率高。 （二）、综采工作面的拆除 1、综采工作面设备拆除顺序 可伸缩胶带输送机 桥式转载机 双滚筒采煤机 工作面刮板输送机 液压支架 2、拆除液压支架的通道法 3、拆架前顶板管理 （1）金属网加木板梁（徐州庞庄矿）1500100200mm，间距0.6m。 （2）金属网加钢丝绳 兖州局 （3）金属网加钢丝绳加锚杆（徐州庞庄矿） 4、液压支架拆除 从运输巷拆到回风巷，上端头处刷大，挑高 架设吊架 挖装卸地槽 一般采用后退式拆除，有利于维护顶板 从回风平巷拆至运输平巷 当平巷中铺有轨道 开辅助巷道拆除法

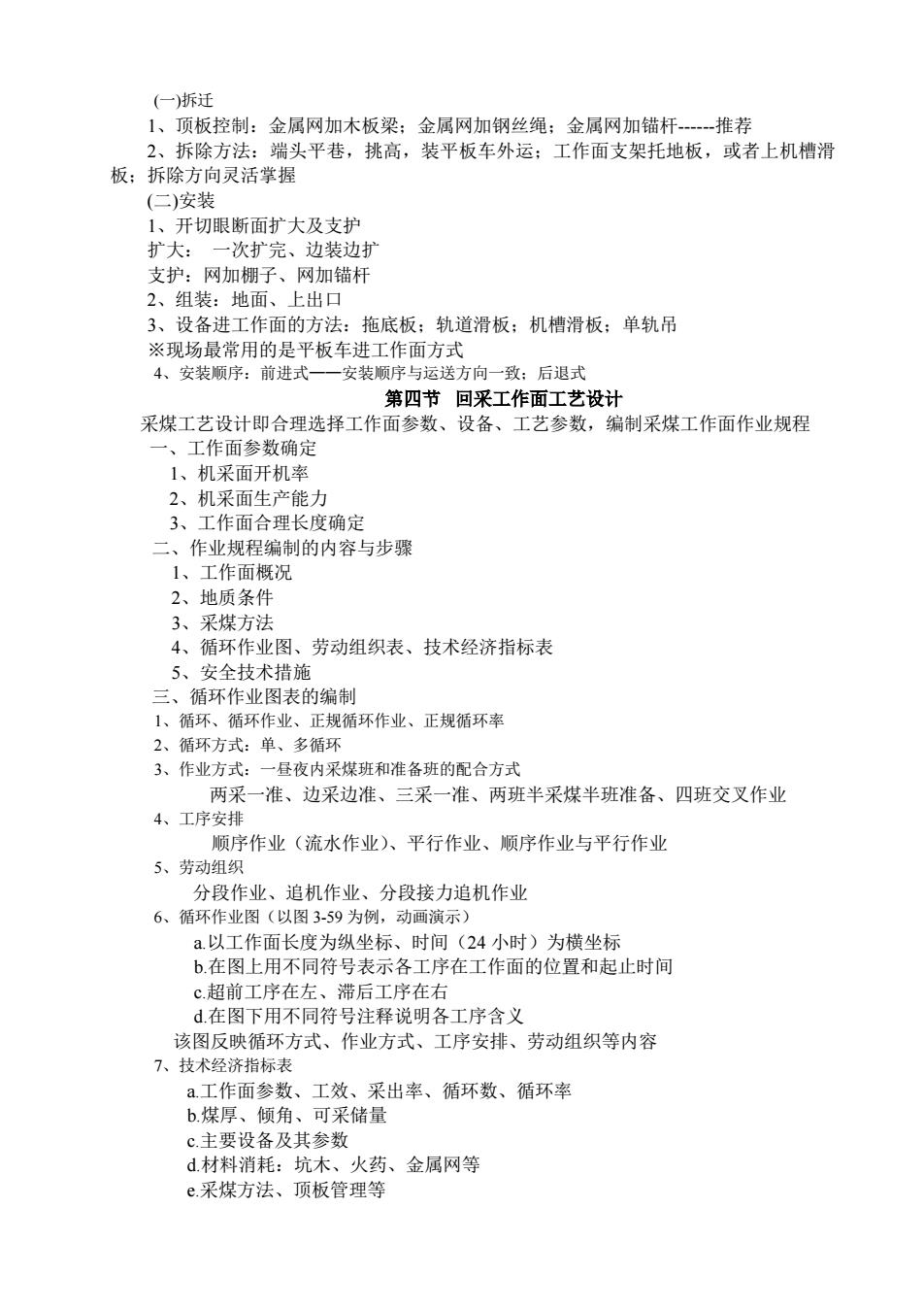

(一)拆迁 1、顶板控制：金属网加木板梁：金属网加钢丝绳：金属网加锚杆推荐 2、拆除方法：端头平巷，挑高，装平板车外运：工作面支架托地板，或者上机槽滑 板：拆除方向灵活掌据 (二)安装 1、开切眼断面打大及支扩护 扩大 一次扩完、边装边扩 支护：网加棚子、网加错 2、组装：地面、上出口 3、设备进工作面的方法：拖底板：轨道滑板：机槽滑板：单轨吊 现场用的是平板车打作方 4、安装顺序 前进式 送方向一致：后退式 第四节回采工作面工艺设计 采煤工艺设计即合理选择工作面参数、设备、工艺参数，编制采煤工作面作业规程 、工作面参数确定 1、机采面开机率 2、机采面生产能力 3、工作面合理长度确定 二、作业规程编制的内容与步骤 工作面概况 2、地质条件 3、采煤方法 4、循环作业图、劳动组织表、技术经济指标表 ,安全技术措施 循环作业图表的编制 1、循环、循环作业、正规循环作业、正规循环率 2、循环方式：单、多循环 3、作业方式：一昼夜内采煤班和准备班的配合方式 两采一准、边采边准、三采一准、两班半采煤半班准备、四班交义作业 4、工序安排 顺序作业（流水作业）、平行作业、顺序作业与平行作业 5、劳动组织 分段作业、追机作业、分段接力追机作业 6、循环作业图 3-59为 画演示 a.以工作面长度为纵坐标、时间(24小时)为横坐标 b.在图上用不同符号表示各工序在工作面的位置和起止时间 c超前工序在左、滞后工序在右 在图下用不同符号注释说明各工序含义 该图反映循环方式、作业方式、工序安排、劳动组织等内容 7、技术经济指标表 a.工作面参数、工效、采出率、循环数、循环率 煤厚、倾角、可采储量 c主要设备及其参数 d材料消耗：坑木、火药、金属网等 e采煤方法、顶板管理等
(一)拆迁 1、顶板控制：金属网加木板梁；金属网加钢丝绳；金属网加锚杆-推荐 2、拆除方法：端头平巷，挑高，装平板车外运；工作面支架托地板，或者上机槽滑 板；拆除方向灵活掌握 (二)安装 1、开切眼断面扩大及支护 扩大： 一次扩完、边装边扩 支护：网加棚子、网加锚杆 2、组装：地面、上出口 3、设备进工作面的方法：拖底板；轨道滑板；机槽滑板；单轨吊 ※现场最常用的是平板车进工作面方式 4、安装顺序：前进式——安装顺序与运送方向一致；后退式 第四节 回采工作面工艺设计 采煤工艺设计即合理选择工作面参数、设备、工艺参数，编制采煤工作面作业规程 一、工作面参数确定 1、机采面开机率 2、机采面生产能力 3、工作面合理长度确定 二、作业规程编制的内容与步骤 1、工作面概况 2、地质条件 3、采煤方法 4、循环作业图、劳动组织表、技术经济指标表 5、安全技术措施 三、循环作业图表的编制 1、循环、循环作业、正规循环作业、正规循环率 2、循环方式：单、多循环 3、作业方式：一昼夜内采煤班和准备班的配合方式 两采一准、边采边准、三采一准、两班半采煤半班准备、四班交叉作业 4、工序安排 顺序作业（流水作业）、平行作业、顺序作业与平行作业 5、劳动组织 分段作业、追机作业、分段接力追机作业 6、循环作业图（以图 3-59 为例，动画演示） a.以工作面长度为纵坐标、时间（24 小时）为横坐标 b.在图上用不同符号表示各工序在工作面的位置和起止时间 c.超前工序在左、滞后工序在右 d.在图下用不同符号注释说明各工序含义 该图反映循环方式、作业方式、工序安排、劳动组织等内容 7、技术经济指标表 a.工作面参数、工效、采出率、循环数、循环率 b.煤厚、倾角、可采储量 c.主要设备及其参数 d.材料消耗：坑木、火药、金属网等 e.采煤方法、顶板管理等

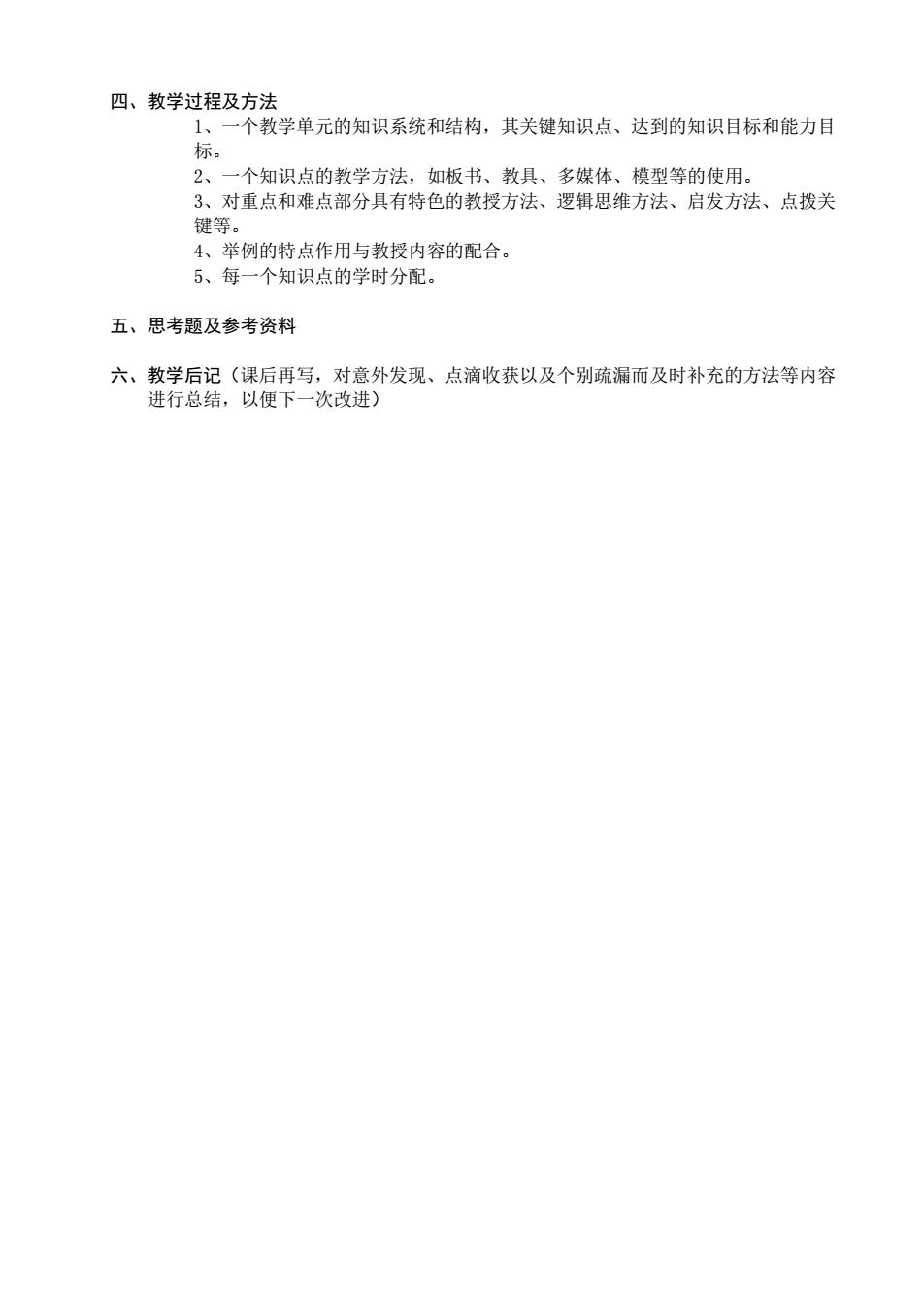

四、教学过程及方法 1 个教学单元的知识系统和结构，其关键知识点、达到的知识目标和能力目 标。 2、一个知识点的教学方法，如板书、教具、多媒体、模型等的使用。 3、对重点和难点部分具有特色的教授方法、逻辑思维方法、启发方法、点拨关 键等。 4、举例的特点作用与教授内容的配合 5、每一个知识点的学时分配。 五、思考题及参考资料 六、教学后记（课后再写，对意外发现、点滴收获以及个别疏漏而及时补充的方法等内容 进行总结，以便下一次改进)
四、教学过程及方法 1、一个教学单元的知识系统和结构，其关键知识点、达到的知识目标和能力目 标。 2、一个知识点的教学方法，如板书、教具、多媒体、模型等的使用。 3、对重点和难点部分具有特色的教授方法、逻辑思维方法、启发方法、点拨关 键等。 4、举例的特点作用与教授内容的配合。 5、每一个知识点的学时分配。 五、思考题及参考资料 六、教学后记（课后再写，对意外发现、点滴收获以及个别疏漏而及时补充的方法等内容 进行总结，以便下一次改进）

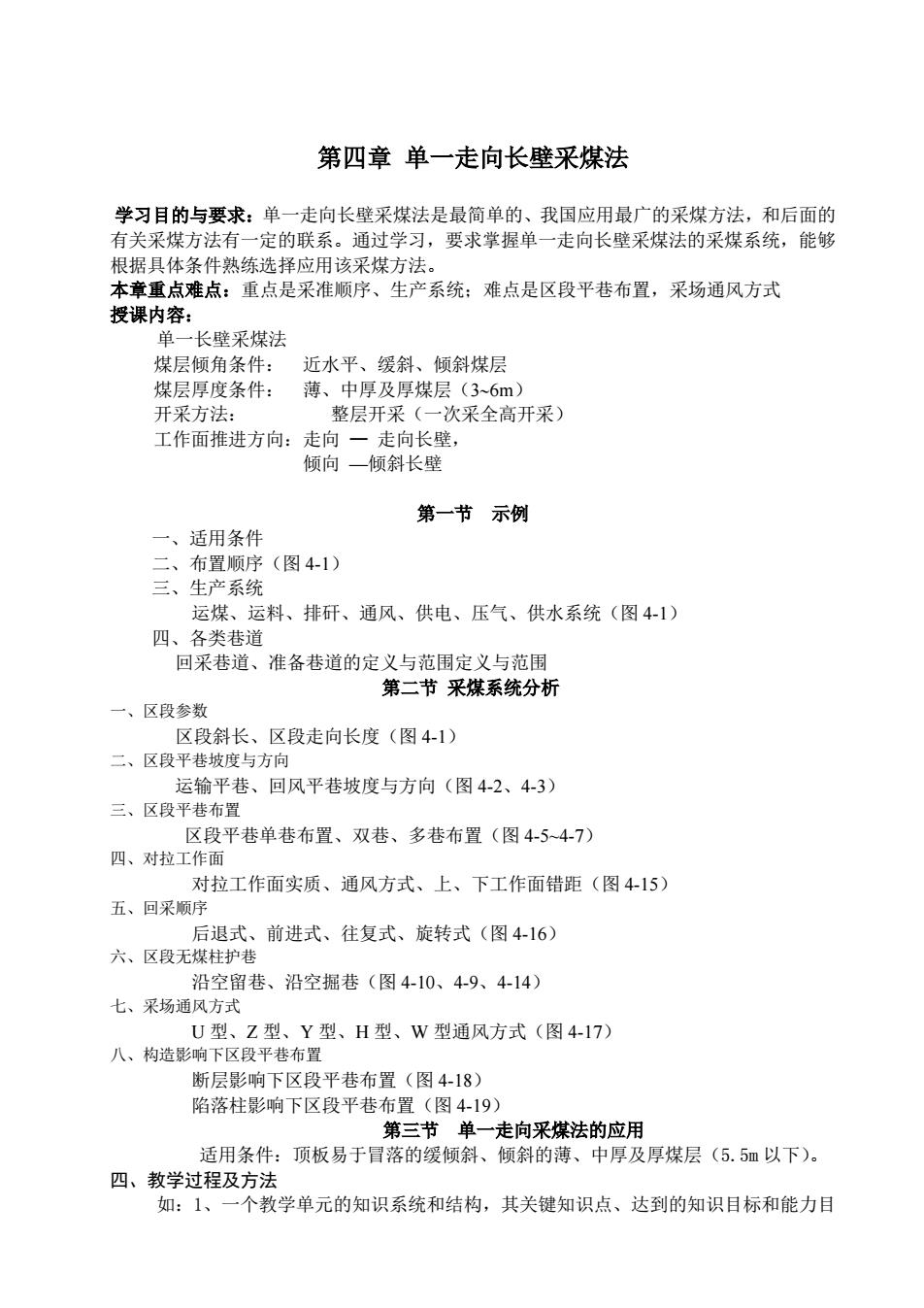

第四章单一走向长壁采煤法 学习目的与要求：单一走向长壁采煤法是最简单的、我围应用最一的采煤方法，和后面的 有关采煤方法有 定的联系。通过学习，要求掌握单一走向长壁采煤法的采煤系统，能够 根据具体条件熟练选择应用该采煤方法。 本章重点难点：重点是采准顺序、生产系统：难点是区段平巷布置，采场通风方式 授课内容： 单一长壁采煤法 煤层倾角条件：近水平、缓斜、倾斜煤层 煤层厚度条件：薄、中厚及厚煤层(3~6m) 开采方法： 整层开采（一次采全高开采） 工作面推进方向：走向一走向长壁， 倾向一倾斜长壁 第一节示例 一、适用条件 三、布置顺序（图41） 三、生产系统 运煤、运料、排矸、通风、供电、压气、供水系统（图41） 四、各类巷道 回采巷道、准备巷道的定义与范围定义与范围 第二节采煤系统分析 一、区段参数 风段斜长、风段走向长度（图41） 二、区段平巷坡度与方向 运输平巷、回风平巷坡度与方向（图4-2、4-3） 三、区段平巷布置 区段平巷单巷布置、双巷、多巷布置（图4-54-7） 四、对拉工作面 对拉工作面实质、通风方式、上、下工作面错距（图415） 五、回采顺序 后退式、前进式、往复式、旋转式（图4-16） 六、区段无煤柱护巷 沿空留巷、沿空掘巷（图4-10、4-9、4-14） 七、采场通风方式 U型、Z型、Y型、H型、W型通风方式（图417） 八、构造影响下区段平巷布置 断层影响下区段平巷布置（图4-18） 陷落柱影响下区段平巷布置（图419） 第三节单一走向采煤法的应用 适用条件：顶板易于冒落的缓倾斜、倾斜的薄、中厚及厚煤层(5.5m以下)。 四、教学过程及方法 如：1、 一个教学单元的知识系统和结构，其关键知识点、达到的知识目标和能力目
第四章 单一走向长壁采煤法 学习目的与要求：单一走向长壁采煤法是最简单的、我国应用最广的采煤方法，和后面的 有关采煤方法有一定的联系。通过学习，要求掌握单一走向长壁采煤法的采煤系统，能够 根据具体条件熟练选择应用该采煤方法。 本章重点难点：重点是采准顺序、生产系统；难点是区段平巷布置，采场通风方式 授课内容： 单一长壁采煤法 煤层倾角条件： 近水平、缓斜、倾斜煤层 煤层厚度条件： 薄、中厚及厚煤层（36m） 开采方法： 整层开采（一次采全高开采） 工作面推进方向：走向 — 走向长壁， 倾向 —倾斜长壁 第一节 示例 一、适用条件 二、布置顺序（图 4-1） 三、生产系统 运煤、运料、排矸、通风、供电、压气、供水系统（图 4-1） 四、各类巷道 回采巷道、准备巷道的定义与范围定义与范围 第二节 采煤系统分析 一、区段参数 区段斜长、区段走向长度（图 4-1） 二、区段平巷坡度与方向 运输平巷、回风平巷坡度与方向（图 4-2、4-3） 三、区段平巷布置 区段平巷单巷布置、双巷、多巷布置（图 4-5~4-7） 四、对拉工作面 对拉工作面实质、通风方式、上、下工作面错距（图 4-15） 五、回采顺序 后退式、前进式、往复式、旋转式（图 4-16） 六、区段无煤柱护巷 沿空留巷、沿空掘巷（图 4-10、4-9、4-14） 七、采场通风方式 U 型、Z 型、Y 型、H 型、W 型通风方式（图 4-17） 八、构造影响下区段平巷布置 断层影响下区段平巷布置（图 4-18） 陷落柱影响下区段平巷布置（图 4-19） 第三节 单一走向采煤法的应用 适用条件：顶板易于冒落的缓倾斜、倾斜的薄、中厚及厚煤层（5.5m 以下）。 四、教学过程及方法 如：1、一个教学单元的知识系统和结构，其关键知识点、达到的知识目标和能力目

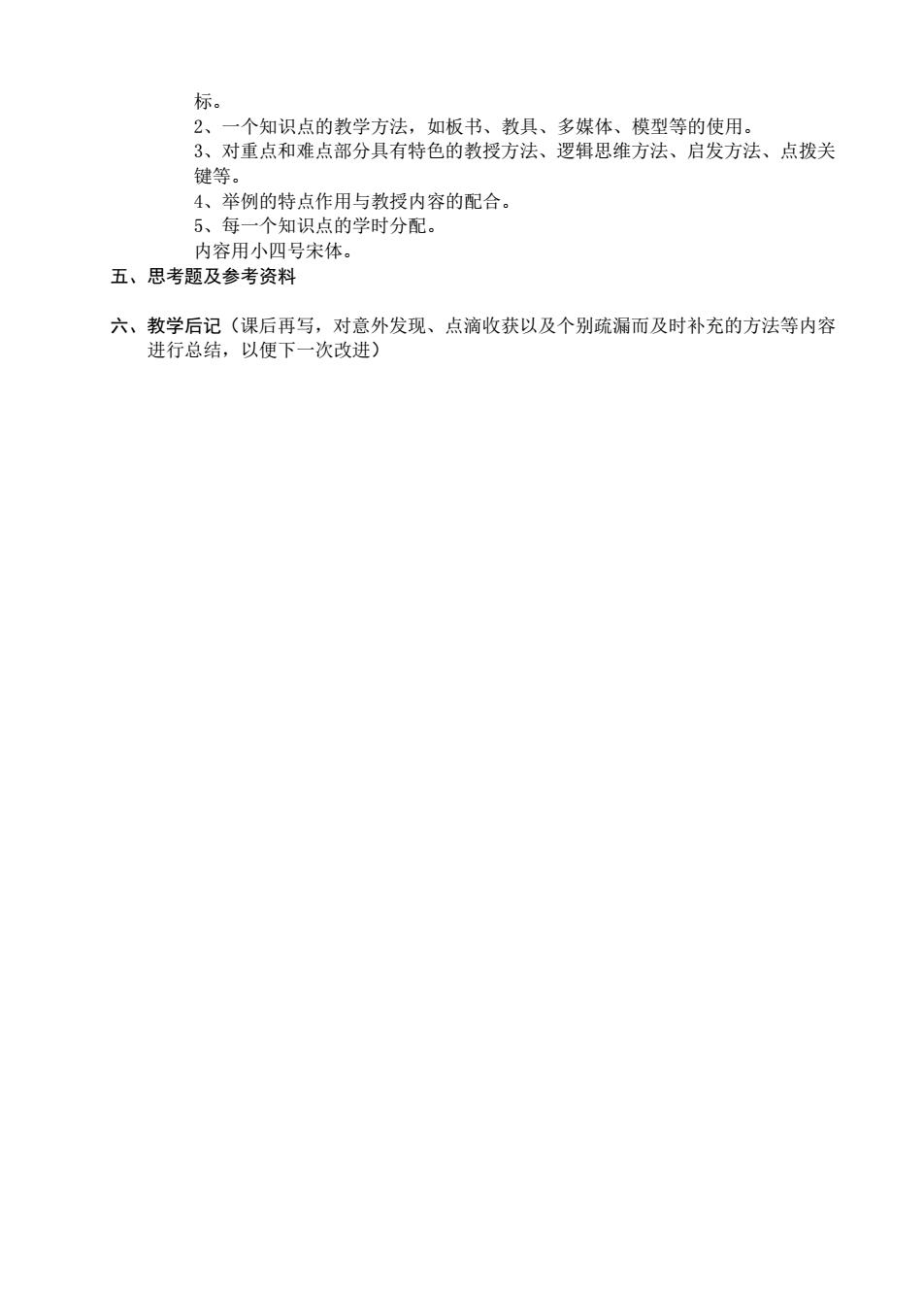

标。 一个知识点的教学方法，如板书、教具、多媒体、模型等的使用。 3、对重点和难点部分具有特色的教授方法、逻辑思维方法、启发方法、点拨关 键等。 4、举例的特点作用与教授内容的配合。 5、每一个知识点的学时分配。 内容用小四号宋体 五、思考题及参考资料 六、教学后记（课后再写，对意外发现、点滴收获以及个别疏漏而及时补充的方法等内容 进行总结，以便下一次改进)
标。 2、一个知识点的教学方法，如板书、教具、多媒体、模型等的使用。 3、对重点和难点部分具有特色的教授方法、逻辑思维方法、启发方法、点拨关 键等。 4、举例的特点作用与教授内容的配合。 5、每一个知识点的学时分配。 内容用小四号宋体。 五、思考题及参考资料 六、教学后记（课后再写，对意外发现、点滴收获以及个别疏漏而及时补充的方法等内容 进行总结，以便下一次改进）
