2、直墙式衬砌 ※适用场合：直墙式衬砌型式通常用于岩石地层垂直围岩 压力为主要计算荷载、水平围岩压力很小的情况。一殷适 用于I,级围岩，有时也可用于Ⅲ级围岩 ※拱部形状： ①坦三心圆拱(r1>r2) ②或尖三心圆拱(r2<r) ③割圆拱（r1=r2=r) 1.5% 1.5% 300300L300」 B 连拱边墙或柱式边墙 直墙式衬砌
2、直墙式衬砌 ※ 适用场合：直墙式衬砌型式通常用于岩石地层垂直围岩 压力为主要计算荷载、水平围岩压力很小的情况。一殷适 用于I，II级围岩，有时也可用于Ⅲ级围岩 ※ 拱部形状： ①坦三心圆拱(r1> r2 ) ②或尖三心圆拱 (r2< r1 ) ③割圆拱（r1＝r2＝r） 连拱边墙或柱式边墙 直墙式衬砌

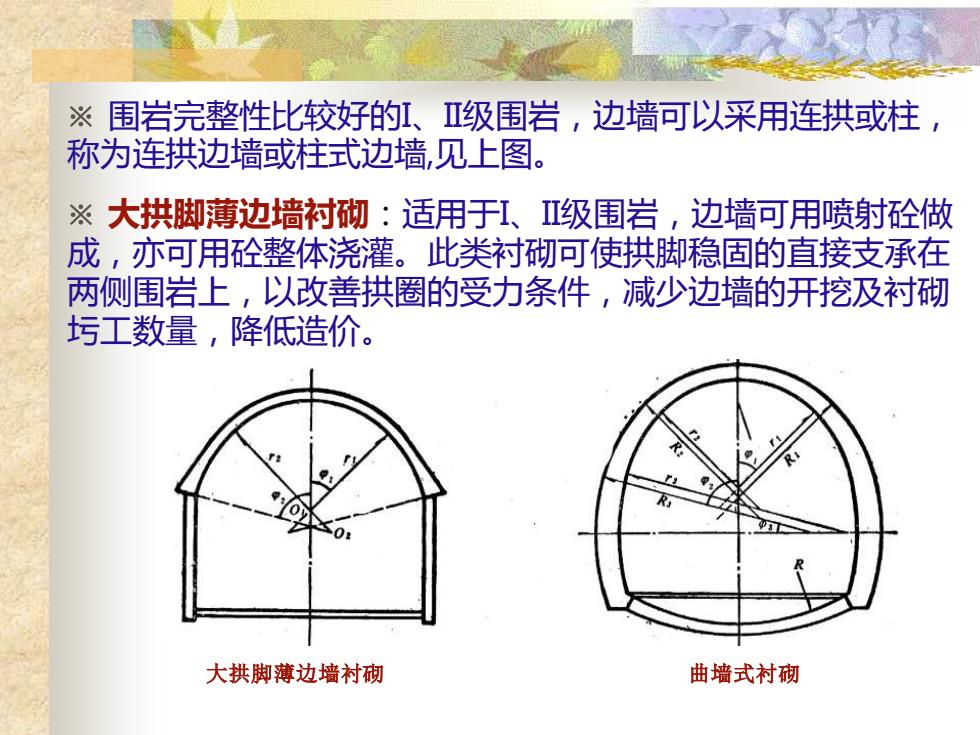

※围岩完整性比较好的红、级围岩，边墙可以采用连拱或柱， 称为连拱边墙或柱式边墙，见上图。 ※大拱脚薄边墙衬砌：适用于I、Ⅱ级围岩，边墙可用喷射砼做 成，亦可用砼整体浇灌。此类衬砌可使拱脚稳固的直接支承在 两侧围岩上，以改善拱圈的受力条件，减少边墙的开挖及衬砌 圬工数量，降低造价。 大拱脚薄边墙衬砌 曲墙式衬砌
※ 围岩完整性比较好的I、II级围岩，边墙可以采用连拱或柱， 称为连拱边墙或柱式边墙,见上图。 ※ 大拱脚薄边墙衬砌：适用于I、II级围岩，边墙可用喷射砼做 成，亦可用砼整体浇灌。此类衬砌可使拱脚稳固的直接支承在 两侧围岩上，以改善拱圈的受力条件，减少边墙的开挖及衬砌 圬工数量，降低造价。 大拱脚薄边墙衬砌 曲墙式衬砌

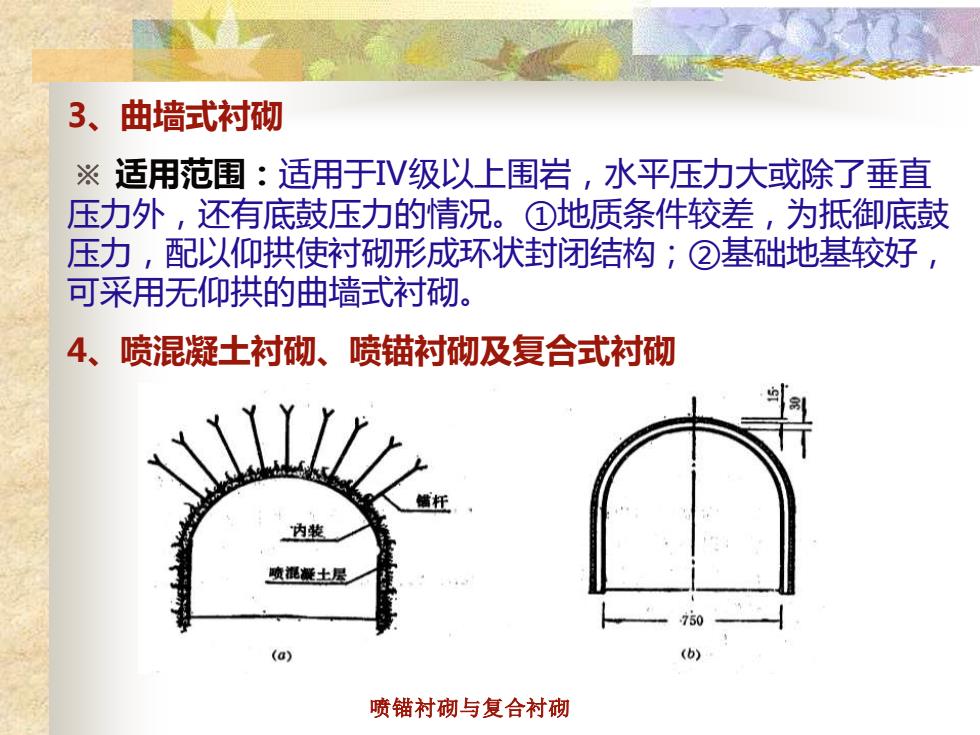

3、曲墙式衬砌 ※适用范围：适用于IⅣ级以上围岩，水平压力大或除了垂直 压力外，还有底鼓压力的情况。①地质条件较差，为抵御底鼓 压力，配以仰拱使衬砌形成环状封闭结构；②基础地基较好， 可采用无仰拱的曲墙式衬砌。 4、喷混凝土衬砌、喷锚衬砌及复合式衬砌 喷混凝土层 7 (b) 喷锚衬砌与复合衬砌
3、曲墙式衬砌 ※ 适用范围：适用于IV级以上围岩，水平压力大或除了垂直 压力外，还有底鼓压力的情况。①地质条件较差，为抵御底鼓 压力，配以仰拱使衬砌形成环状封闭结构；②基础地基较好， 可采用无仰拱的曲墙式衬砌。 4、喷混凝土衬砌、喷锚衬砌及复合式衬砌 喷锚衬砌与复合衬砌
①要求用光面爆破开挖，使洞室周边平顺光滑，成型准确，减 少超欠挖。适当的时间喷混凝土，即为喷混凝土衬砌；②根据 实际情况，需要安装锚杆的侧先装设锚杆，再喷混凝士，即为 喷锚衬砌；③如果以喷混凝土，锚杆或钢拱支架的一种或几种 组合作为初次支护对围岩进行加固，维护围岩稳定防止有害松 动。待初次支护的变形基本稳定后，进行现浇混凝土二次衬砌 即为复合式衬砌。 5、偏压衬砌 ※适用情况：当山体地面坡 陡于1：2.5，线路外侧山体覆 盖较薄，或由于地质构造造 成的偏压，衬砌为承受这种 不对称围岩压力而采用。 偏压衬砌示意图

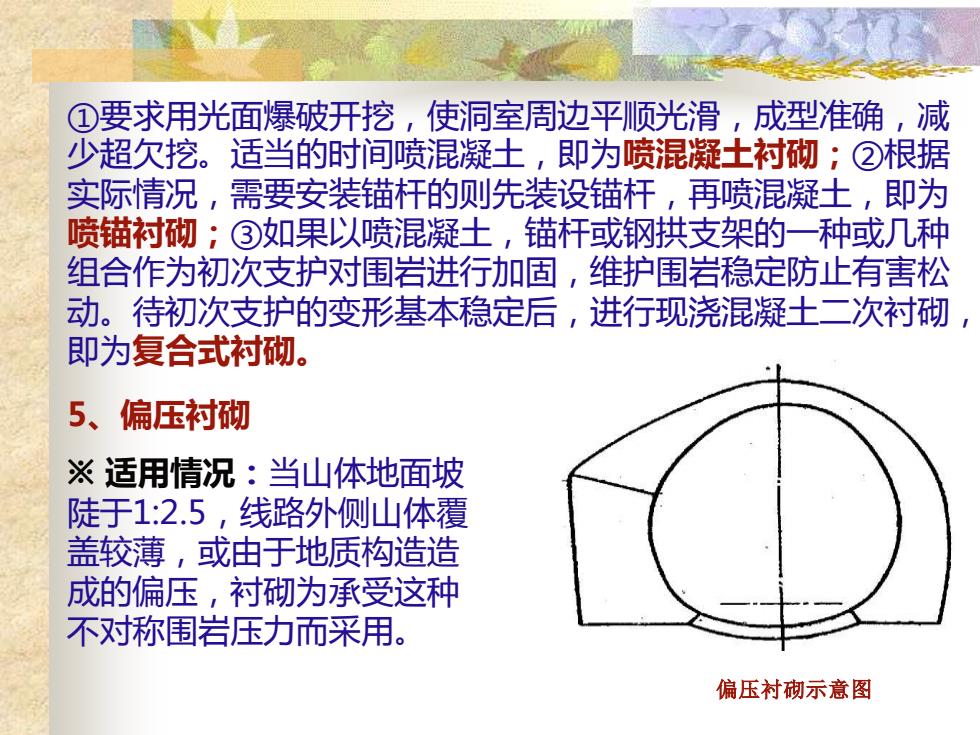

①要求用光面爆破开挖，使洞室周边平顺光滑，成型准确，减 少超欠挖。适当的时间喷混凝土，即为喷混凝土衬砌；②根据 实际情况，需要安装锚杆的则先装设锚杆，再喷混凝土，即为 喷锚衬砌；③如果以喷混凝土，锚杆或钢拱支架的一种或几种 组合作为初次支护对围岩进行加固，维护围岩稳定防止有害松 动。待初次支护的变形基本稳定后，进行现浇混凝土二次衬砌， 即为复合式衬砌。 偏压衬砌示意图 5、偏压衬砌 ※ 适用情况：当山体地面坡 陡于1:2.5，线路外侧山体覆 盖较薄，或由于地质构造造 成的偏压，衬砌为承受这种 不对称围岩压力而采用

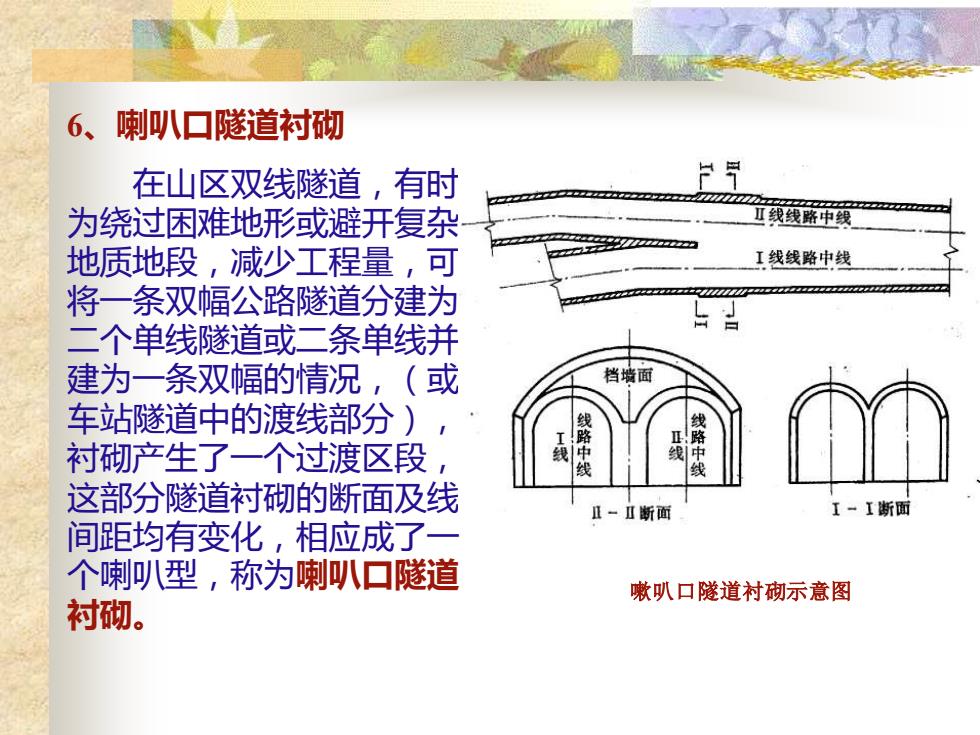

6、I 喇叭口隧道衬砌 在山区双线隧道，有时 为绕过困难地形或避开复杂 Ⅱ线线路中线 地质地段，减少工程量，可 I线线路中线 将一条双幅公路隧道分建为 二个单线隧道或二条单线并 建为一条双幅的情况，（或 档墙面 车站隧道中的渡线部分) 1 衬砌产生了一个过渡区段 线 这部分隧道衬砌的断面及线 Ⅱ断面 I-I断面 间距均有变化，相应成了一 个喇叭型，称为喇叭口隧道 嗽叭口隧道衬砌示意图 衬砌
6、喇叭口隧道衬砌 在山区双线隧道，有时 为绕过困难地形或避开复杂 地质地段，减少工程量，可 将一条双幅公路隧道分建为 二个单线隧道或二条单线并 建为一条双幅的情况，（或 车站隧道中的渡线部分）， 衬砌产生了一个过渡区段， 这部分隧道衬砌的断面及线 间距均有变化，相应成了一 个喇叭型，称为喇叭口隧道 衬砌。 嗽叭口隧道衬砌示意图
