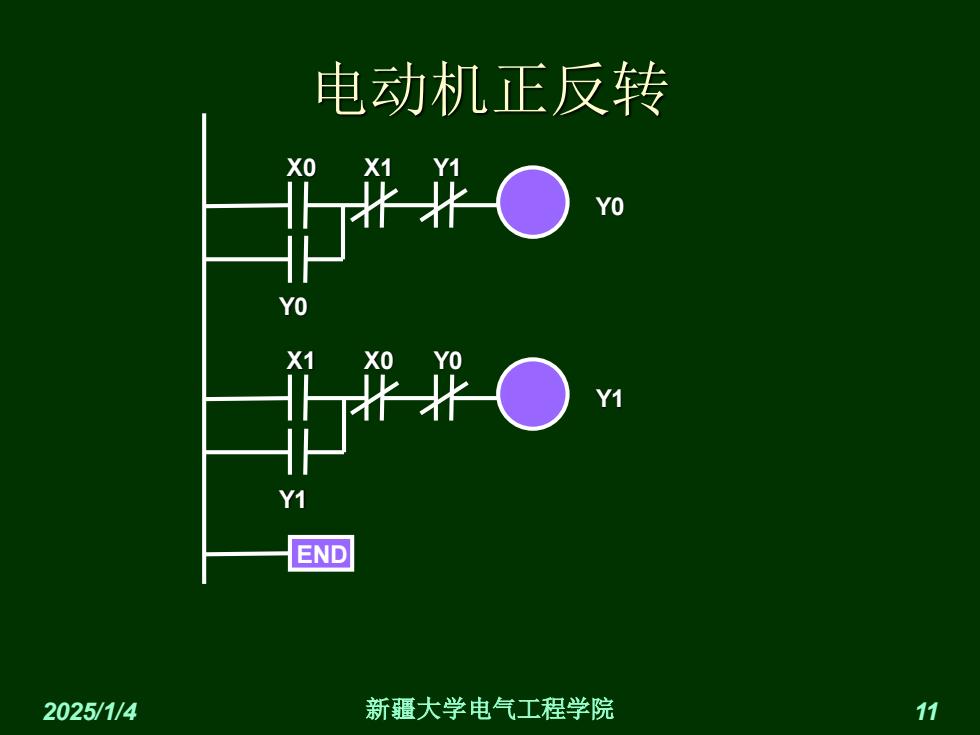

电动机正反转 YO Y1 END 2025/1/4 新疆大学电气工程学院 11
2025/1/4 新疆大学电气工程学院 11 电动机正反转 X0 X1 Y1 Y0 Y0 X1 X0 Y0 Y1 Y1 END

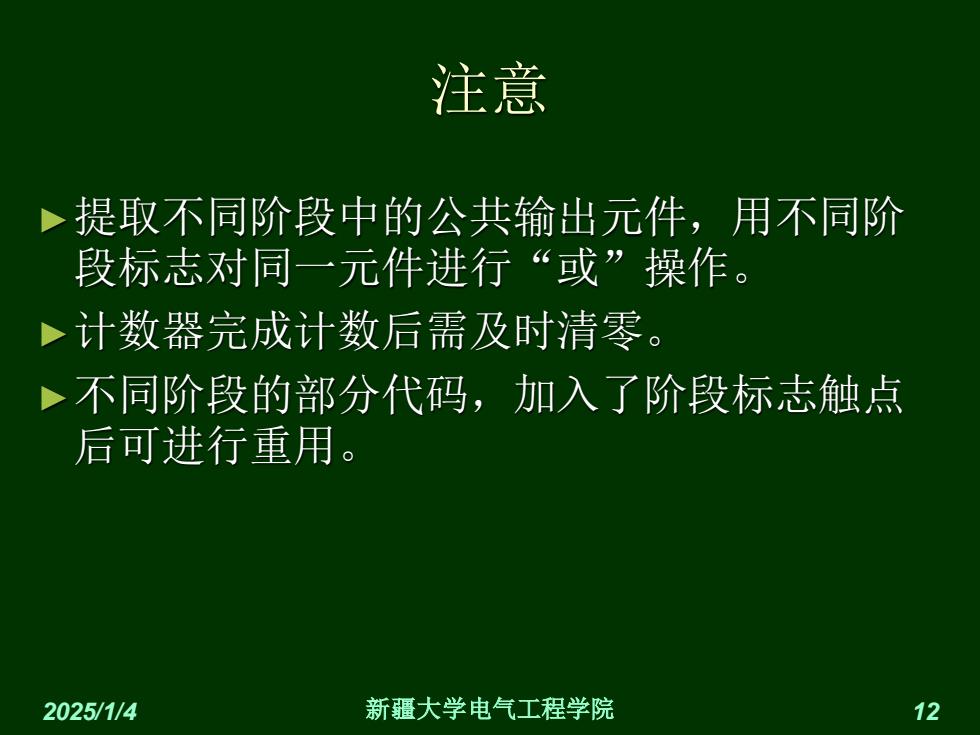

注意 。提取不同阶段中的公共输出元件，用不同阶 段标志对同一元件进行“或”操作。 >计数器完成计数后需及时清零。 。不同阶段的部分代码，加入了阶段标志触点 后可进行重用。 2025/1/4 新疆大学电气工程学院 12
2025/1/4 新疆大学电气工程学院 12 注意 ►提取不同阶段中的公共输出元件，用不同阶 段标志对同一元件进行“或”操作。 ►计数器完成计数后需及时清零。 ►不同阶段的部分代码，加入了阶段标志触点 后可进行重用

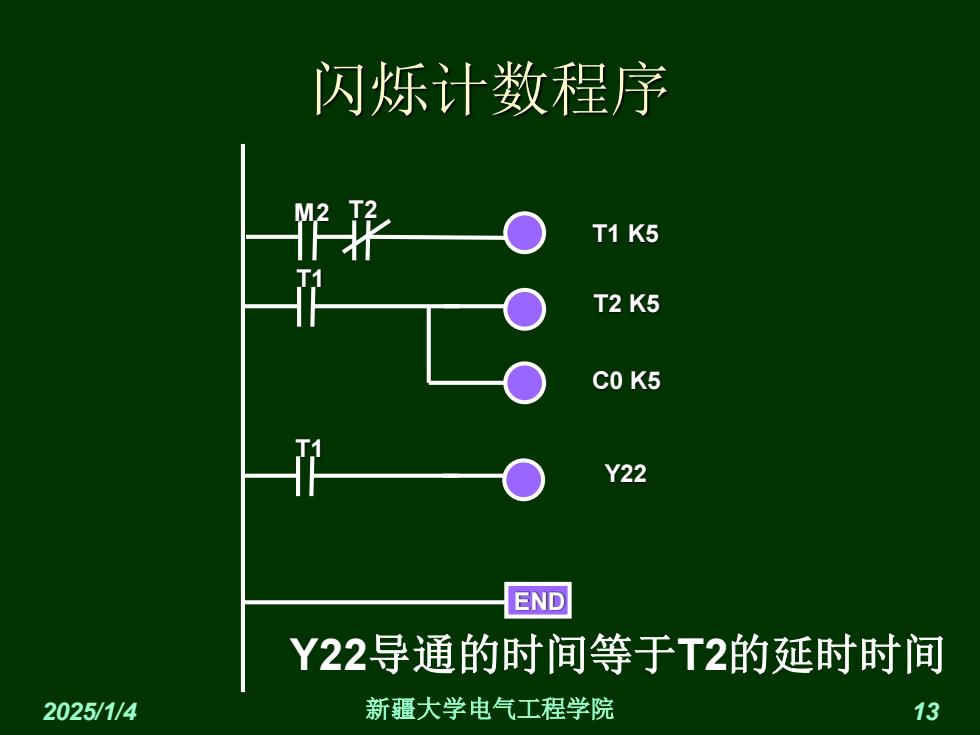

闪烁计数程序 T1 K5 T2 K5 C0 K5 Y22 END Y22导通的时间等于T2的延时时间 2025/1/4 新疆大学电气工程学院 13
2025/1/4 新疆大学电气工程学院 13 闪烁计数程序 M2 T2 END T2 K5 T1 T1 K5 C0 K5 Y22 T1 Y22导通的时间等于T2的延时时间
第三节PLC的步进指令及其编程应用 采用编程软器件接点的逻辑组合 去完成一个多条件、多因素的复 杂顺序控制用户程序的设计往往 存在一定困难 不仅要有经验而且所设计的梯形 图难画、难懂、调试困难 2025/1/4 新疆大学电气工程学院 14
2025/1/4 新疆大学电气工程学院 14 第三节 PLC的步进指令及其编程应用 —— 采用编程软器件接点的逻辑组合 —— 去完成一个多条件、多因素的复 杂顺序控制用户程序的设计往往 存在一定困难 —— 不仅要有经验而且所设计的梯形 图难画、难懂、调试困难

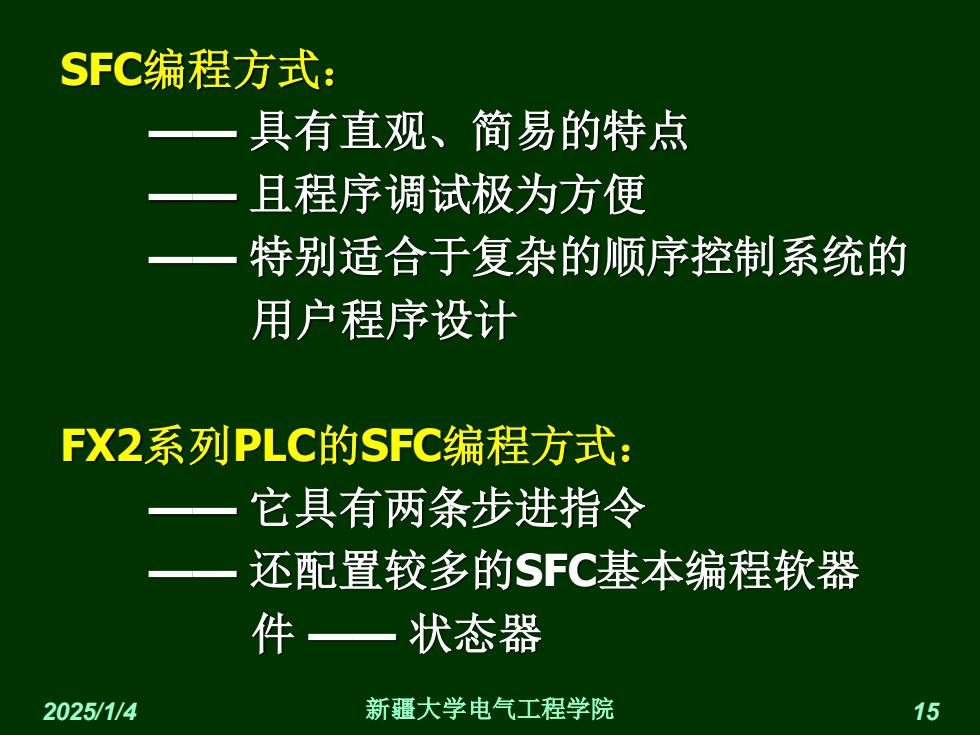

SFC编程方式： 具有直观、简易的特点 且程序调试极为方便 特别适合于复杂的顺序控制系统的 用户程序设计 FX2系列PLC的SFC编程方式： 它具有两条步进指令 还配置较多的SFC基本编程软器 件一状态器 2025/1/4 新疆大学电气工程学院 15
2025/1/4 新疆大学电气工程学院 15 SFC编程方式： —— 具有直观、简易的特点 —— 且程序调试极为方便 —— 特别适合于复杂的顺序控制系统的 用户程序设计 FX2系列PLC的SFC编程方式： —— 它具有两条步进指令 —— 还配置较多的SFC基本编程软器 件 —— 状态器
