隐极机运行极限◆ Q<0,欠励运行 0 Cv A Q>0,过励运行 2014-12-29 电力系统的无功功率和电压调整 11
隐极机运行极限 Q>0，过励运行 Q<0，欠励运行 2014-12-29 电力系统的无功功率和电压调整 11

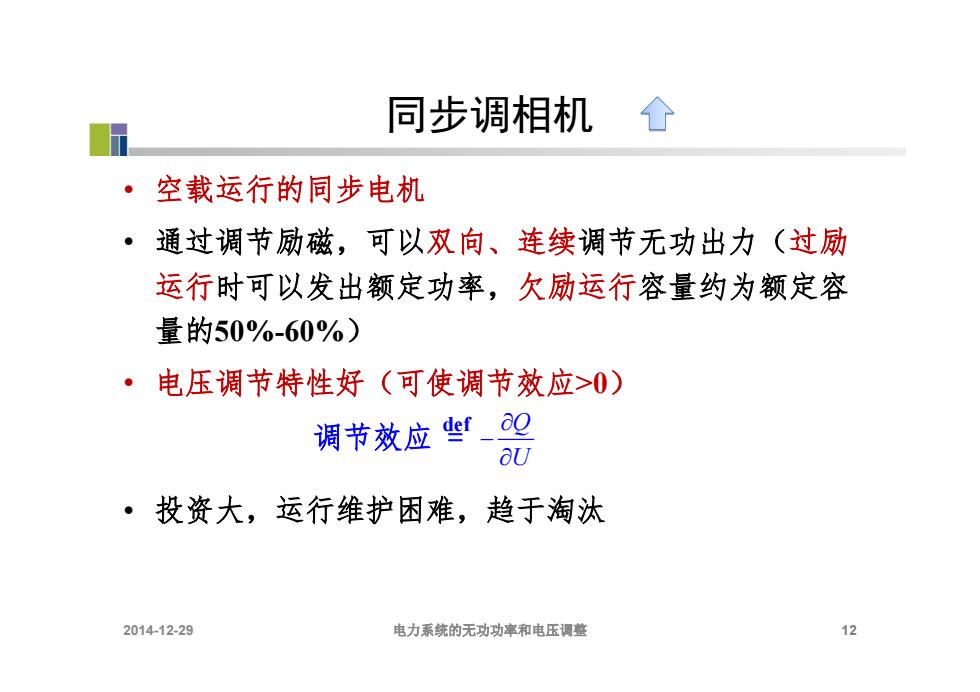

同步调相机个 ·空载运行的同步电机 ·通过调节励磁，可以双向、连续调节无功出力（过励 运行时可以发出额定功率，欠励运行容量约为额定容 量的50%-60%) ·电压调节特性好（可使调节效应>0） 调节效应些_d四 au ·投资大，运行维护困难，趋于淘汰 2014-12-29 电力系统的无功功率和电压调整 12
同步调相机 • 空载运行的同步电机 • 通过调节励磁，可以双向、连续调节无功出力（过励 运行时可以发出额定功率，欠励运行容量约为额定容 量的50%-60%） • 电压调节特性好（可使调节效应>0） • 投资大，运行维护困难，趋于淘汰 Q U 调节效应 = def 2014-12-29 电力系统的无功功率和电压调整 12

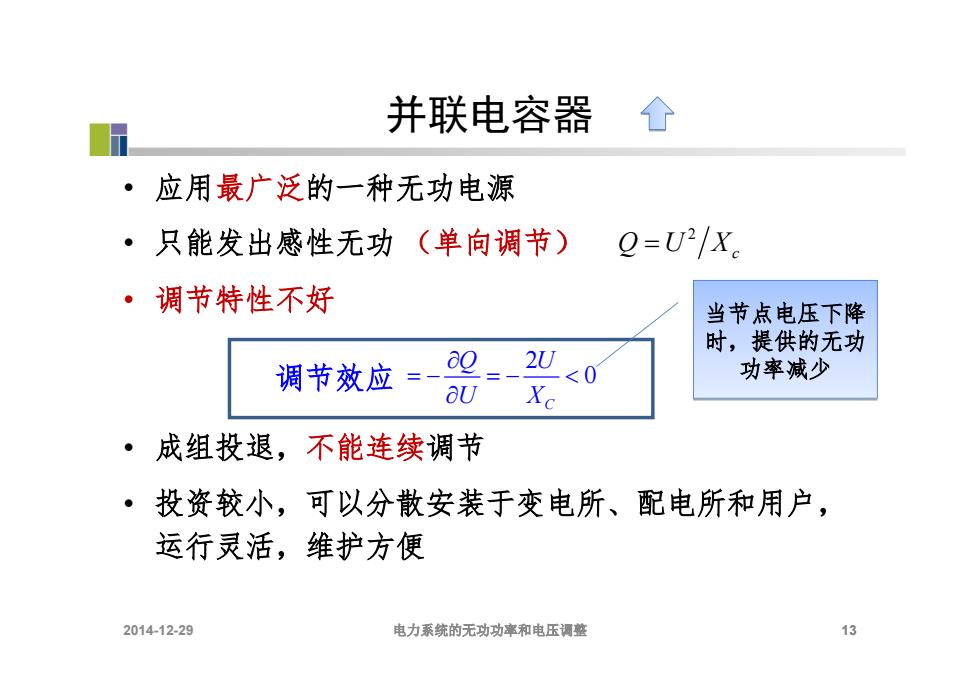

并联电容器 ·应用最广泛的一种无功电源 ·只能发出感性无功（单向调节） 0=U2/X。 ·调节特性不好 当节点电压下降 时，提供的无功 调节效应 0_2 L<0 功率减少 au X ·成组投退，不能连续调节 ·投资较小，可以分散安装于变电所、配电所和用户， 运行灵活，维护方便 2014-12-29 电力系统的无功功率和电压调整 13
• 应用最广泛的一种无功电源 • 只能发出感性无功 （单向调节） • 调节特性不好 • 成组投退，不能连续调节 • 投资较小，可以分散安装于变电所、配电所和用户， 运行灵活，维护方便 2 0 C Q U U X 调节效应 并联电容器 当节点电压下降 时，提供的无功 功率减少 2 Q U X c 2014-12-29 电力系统的无功功率和电压调整 13
并联电抗器 ·一种广义无功电源 ·只能吸收感性无功（单向调节） ·主要作用：用于吸收高压远距离输电线路轻载或空载 运行时的过剩无功 2014-12-29 电力系统的无功功率和电压调整 14
并联电抗器 • 一种广义无功电源 • 只能吸收感性无功（单向调节） • 主要作用：用于吸收高压远距离输电线路轻载或空载 运行时的过剩无功 2014-12-29 电力系统的无功功率和电压调整 14

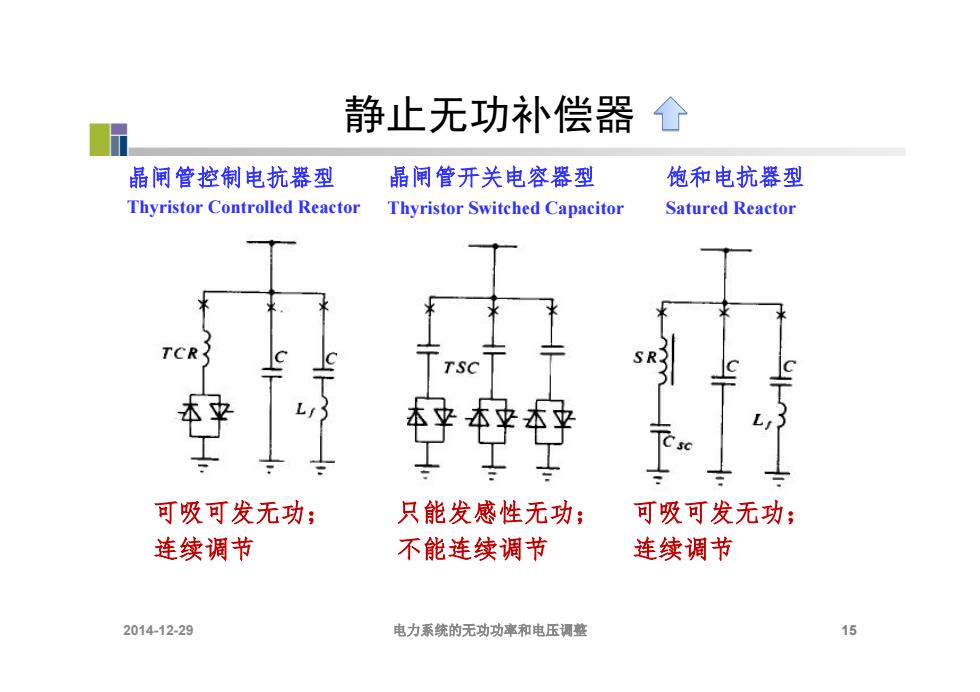

静止无功补偿器 晶闸管控制电抗器型 晶闸管开关电容器型 饱和电抗器型 Thyristor Controlled Reactor Thyristor Switched Capacitor Satured Reactor TCR SR 工工 可吸可发无功： 只能发感性无功； 可吸可发无功； 连续调节 不能连续调节 连续调节 2014-12-29 电力系统的无功功率和电压调整 15
静止无功补偿器 可吸可发无功； 连续调节 只能发感性无功； 不能连续调节 可吸可发无功； 连续调节 晶闸管控制电抗器型 Thyristor Controlled Reactor 晶闸管开关电容器型 Thyristor Switched Capacitor 饱和电抗器型 Satured Reactor 2014-12-29 电力系统的无功功率和电压调整 15
