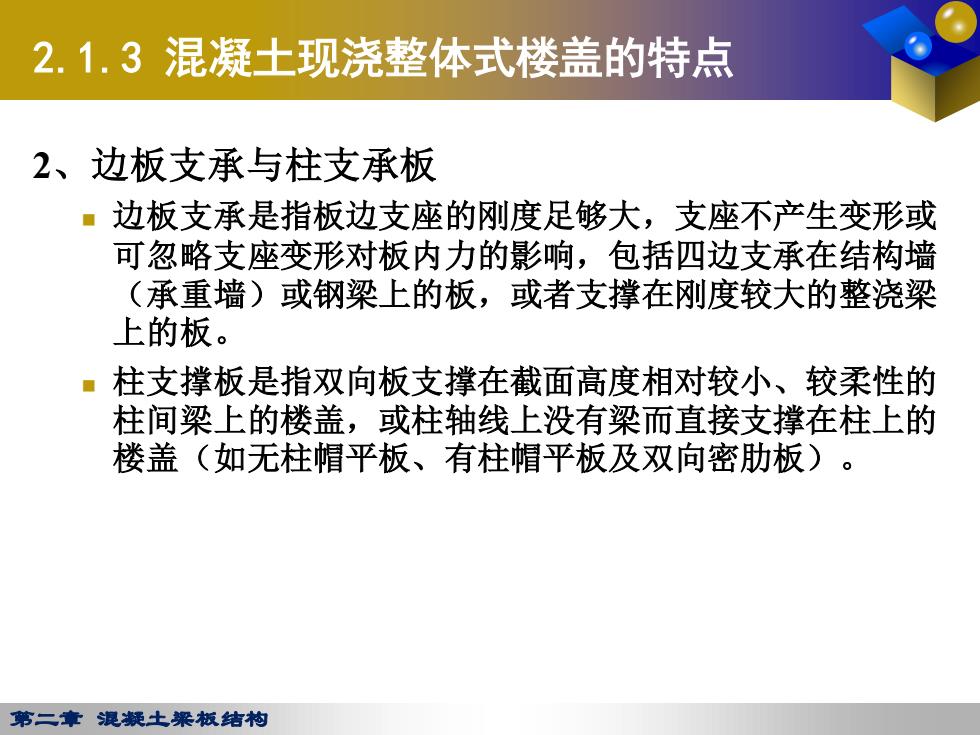

2.1.3混凝土现浇整体式楼盖的特点 2、边板支承与柱支承板 ·边板支承是指板边支座的刚度足够大，支座不产生变形或 可忽略支座变形对板内力的影响，包括四边支承在结构墙 (承重墙)或钢梁上的板，或者支撑在刚度较大的整浇梁 上的板。 ·柱支撑板是指双向板支撑在截面高度相对较小、较柔性的 柱间梁上的楼盖，或柱轴线上没有梁而直接支撑在柱上的 楼盖（如无柱帽平板、有柱帽平板及双向密肋板)。 第二章混凝土粱板结构
第二章 混凝土梁板结构 2.1.3 混凝土现浇整体式楼盖的特点 2、边板支承与柱支承板 ◼ 边板支承是指板边支座的刚度足够大，支座不产生变形或 可忽略支座变形对板内力的影响，包括四边支承在结构墙 （承重墙）或钢梁上的板，或者支撑在刚度较大的整浇梁 上的板。 ◼ 柱支撑板是指双向板支撑在截面高度相对较小、较柔性的 柱间梁上的楼盖，或柱轴线上没有梁而直接支撑在柱上的 楼盖（如无柱帽平板、有柱帽平板及双向密肋板）

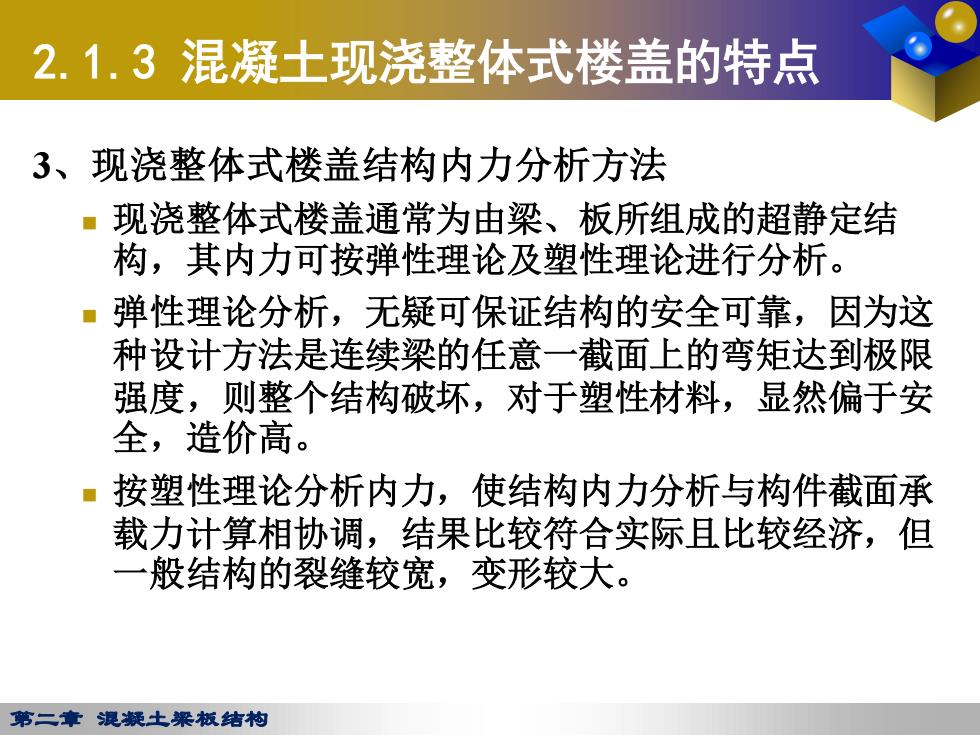

2.1.3混凝土现浇整体式楼盖的特点 3、现浇整体式楼盖结构内力分析方法 ■现浇整体式楼盖通常为由梁、板所组成的超静定结 构，其内力可按弹性理论及塑性理论进行分析。 ·弹性理论分析，无疑可保证结构的安全可靠，因为这 种设计方法是连续梁的任意一截面上的弯矩达到极限 强度，则整个结构破坏，对于塑性材料，显然偏于安 全，造价高。 ■按塑性理论分析内力，使结构内力分析与构件截面承 载力计算相协调，结果比较符合实际且比较经济，但 一般结构的裂缝较宽，变形较大。 第二章混凝土梁板结构
第二章 混凝土梁板结构 2.1.3 混凝土现浇整体式楼盖的特点 3、现浇整体式楼盖结构内力分析方法 ◼ 现浇整体式楼盖通常为由梁、板所组成的超静定结 构，其内力可按弹性理论及塑性理论进行分析。 ◼ 弹性理论分析，无疑可保证结构的安全可靠，因为这 种设计方法是连续梁的任意一截面上的弯矩达到极限 强度，则整个结构破坏，对于塑性材料，显然偏于安 全，造价高。 ◼ 按塑性理论分析内力，使结构内力分析与构件截面承 载力计算相协调，结果比较符合实际且比较经济，但 一般结构的裂缝较宽，变形较大
2.2单向板肋梁楼盖设计 2.2.1单向板肋梁楼盖结构布置 2.2.2单向板肋梁楼盖按弹性理论方法计算结构内力 2.2.3受弯构件塑性铰和结构内力重分布 2.2.4单向板肋梁楼盖按塑性理论方法计算结构内力 2.2.5单向板肋梁楼盖配筋计算及构造要求 第二章混凝土粱板结枸
第二章 混凝土梁板结构 2.2 单向板肋梁楼盖设计 2.2.1 单向板肋梁楼盖结构布置 2.2.2 单向板肋梁楼盖按弹性理论方法计算结构内力 2.2.3 受弯构件塑性铰和结构内力重分布 2.2.4 单向板肋梁楼盖按塑性理论方法计算结构内力 2.2.5 单向板肋梁楼盖配筋计算及构造要求
2.2.1单向板肋梁楼盖结构 1、主梁与次梁 。单向板肋梁楼盖由板、次梁、主梁以及竖向承重的柱 或墙等构成。在楼板的两个方向都布置梁，其中一个 方向的梁支承在柱上，将楼盖的荷载最终传给柱子， 这类梁称为主梁； ·房屋楼板平面的另一个方向的梁与主梁相交，将楼盖 上的荷载传给主梁，这类梁称为次梁。 第二章混凝土梁板结构
第二章 混凝土梁板结构 2.2.1 单向板肋梁楼盖结构 1、主梁与次梁 ◼ 单向板肋梁楼盖由板、次梁、主梁以及竖向承重的柱 或墙等构成。在楼板的两个方向都布置梁，其中一个 方向的梁支承在柱上，将楼盖的荷载最终传给柱子， 这类梁称为主梁； ◼ 房屋楼板平面的另一个方向的梁与主梁相交，将楼盖 上的荷载传给主梁，这类梁称为次梁

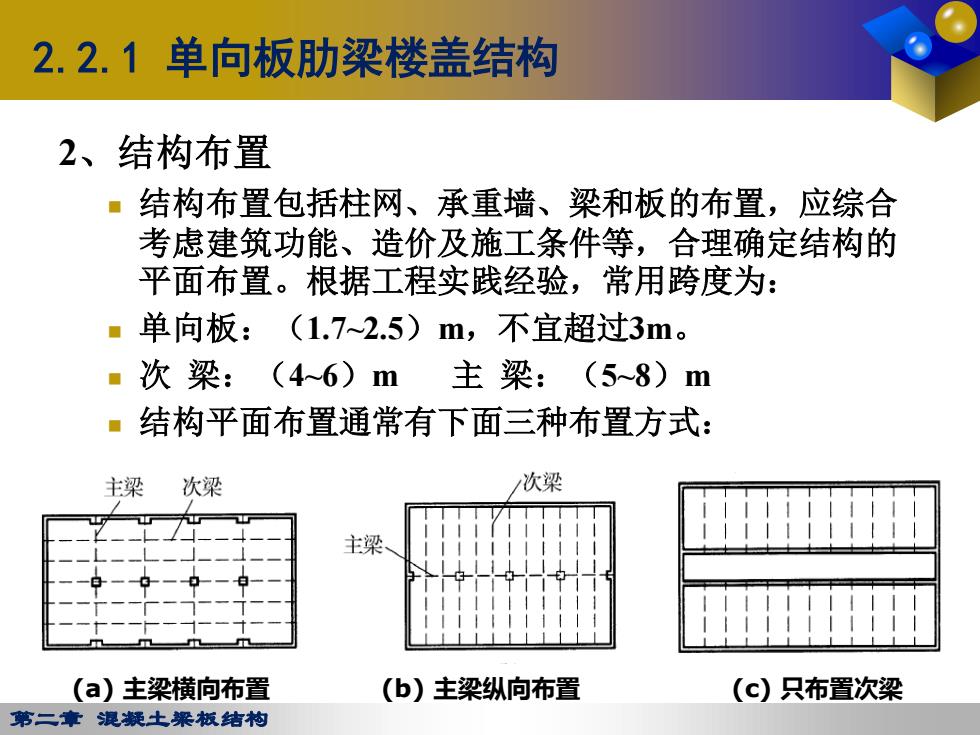

2.2.1单向板肋梁楼盖结构 2、结构布置 ■结构布置包括柱网、承重墙、梁和板的布置，应综合 考虑建筑功能、造价及施工条件等，合理确定结构的 平面布置。根据工程实践经验，常用跨度为： 。单向板：(1.7~2.5)m,不宜超过3m。 ■次梁：(46)m主梁：(5~8)m 。结构平面布置通常有下面三种布置方式： 主梁 次梁 次梁 主梁 (a)主梁横向布置 (b)主梁纵向布置 (c)只布置次梁 第二章混凝土粱板结构
第二章 混凝土梁板结构 2.2.1 单向板肋梁楼盖结构 2、结构布置 ◼ 结构布置包括柱网、承重墙、梁和板的布置，应综合 考虑建筑功能、造价及施工条件等，合理确定结构的 平面布置。根据工程实践经验，常用跨度为： ◼ 单向板：（1.7~2.5）m，不宜超过3m。 ◼ 次 梁：（4~6）m 主 梁：（5~8）m ◼ 结构平面布置通常有下面三种布置方式： (a) 主梁横向布置 (b) 主梁纵向布置 (c) 只布置次梁
