按结构形式分类(3) ?组合式楼盖 ·压型钢板-混凝土组合楼盖 ·钢梁-混凝土组合楼盖 ■网架-混凝土组合楼盖 混凝土翼板 45 托 第二章混凝土粱板结构
第二章 混凝土梁板结构 按结构形式分类（3） ❖组合式楼盖 ◼ 压型钢板-混凝土组合楼盖 ◼ 钢梁-混凝土组合楼盖 ◼ 网架-混凝土组合楼盖

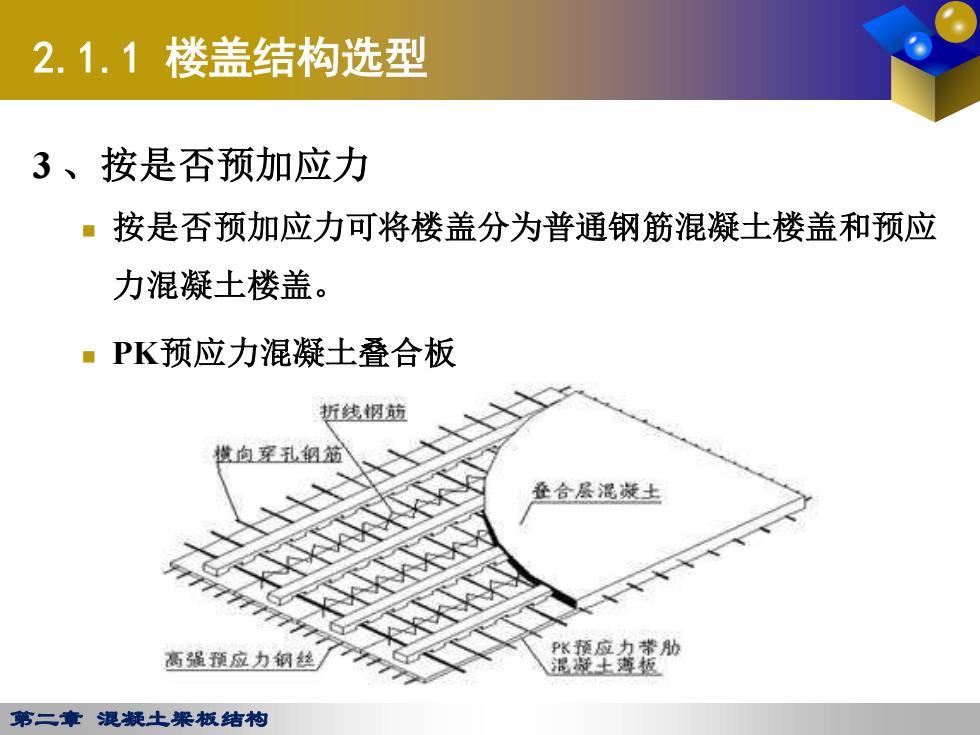

2.1.1楼盖结构选型 3、按是否预加应力 ■按是否预加应力可将楼盖分为普通钢筋混凝土楼盖和预应 力混凝土楼盖。 ·PK预应力混凝土叠合板 折线☒蝤 榄向死孔细拉 叠合层混凝士 高强预应力钢丝 PK预应力带肋 混凝土薄板 第二章混凝土粱板结枸
第二章 混凝土梁板结构 2.1.1 楼盖结构选型 3 、按是否预加应力 ◼ 按是否预加应力可将楼盖分为普通钢筋混凝土楼盖和预应 力混凝土楼盖。 ◼ PK预应力混凝土叠合板
2.1.2梁、板截面尺寸 表2-1梁、板截面的常用尺寸 构件种类 高跨比(h1I) 备注 多跨连续次梁 1/18~1/12 梁的宽高比(b/h)一般为1/31/2，b以50mm 多跨连续主梁 1/14~1/8 为模数 单跨简支梁 1/141/8 最小板厚： 屋面板 h=60mm ≥1/35 单向板 简支 连续 民用建筑楼板 ≥1/40 h-60mm 工业建筑楼板 h270mm 行车道下的楼板h伦80mm 双向板 四边简支 ≥1/45 高跨比h11中的1取短向跨度 四边连续 ≥1/50 板厚一般宜为80mm≤hsl60mm 高跨比hl中的h为肋高 密肋板 单跨简支 ≥1/20 板厚：当肋间距≤700mm,h240mm 多跨连续 ≥1/25 当肋间距>700mm,位50mm 悬臂板 板的悬臂长度≤500mm, h60mm ≥1/12 板的悬臂长度>500mm, h280mm 无梁楼板 无柱帽 ≥1/30 有柱帽 ≥1/35 h150mm 第二章混凝土梁板结构
第二章 混凝土梁板结构 2.1.2 梁、板截面尺寸 楼盖结构由梁、板组成，其梁、板截面尺寸应 满足承载力和刚度的要求。 构件种类 高跨比 （h/l） 备 注 多跨连续次梁 多跨连续主梁 单跨简支梁 1/18~1/12 1/14~1/8 1/14~1/8 梁的宽高比（b/h）一般为1/3~1/2，b 以50mm为模数 单向板 简 支 连 续 ≥1/35 ≥1/40 最小板厚： 屋 面 板 h≥60mm 民用建筑楼板 h≥60mm 工业建筑楼板 h≥70mm 行车道下的楼板 h≥80 mm 双向板 四边简 支 四边连 续 ≥1/45 ≥1/50 高跨比h/l中的l取短向跨度 板厚一般宜为80mm≤h≤160mm 密肋板 单跨简 支 多跨连 续 ≥1/20 ≥1/25 高跨比h/l中的h为肋高 板厚：当肋间距≤700mm， h≥40mm 当肋间距>700mm， h≥50mm 悬 臂 板 ≥1/12 板的悬臂长度≤500mm， h≥60mm 板的悬臂长度>500mm， h≥80mm 无梁楼板 无柱帽 有柱帽 ≥1/30 ≥1/35 h≥150mm
2.1.3混凝土现浇整体式楼盖的特点 1、单向板与双向板 91+92=9 5q4 5q1 384EI 384E1 f=6 → 94=921 92+9 f 当2=2时，可得k=0.941,飞3=0.059 第二章混凝土粱板结构
第二章 混凝土梁板结构 2.1.3 混凝土现浇整体式楼盖的特点 1、单向板与双向板 1 2 q q q + = 4 4 1 1 2 2 1 2 5 5 384 384 q l q l f f EI EI = = 4 4 1 2 1 1 2 2 f f q l q l = = 4 4 2 1 1 2 4 4 4 4 1 2 1 2 l l q q q q l l l l = = + + 2 1 2 1 =2 0.941, 0.059 l k k l 当 时，可得 = =
2.1.3混凝土现浇整体式楼盖的特点 1、单向板与双向板 单向板：板的长边山，比短边1大很多，板上荷载主要沿短 向传递。 双向板：板的长短边相差不大，板上荷载沿两个方向传 递。 我国《混凝土结构设计规范》规定： 两对边支承的板应按单向板计算； 对于四边支承的板，当长边与短边之比2/1<2时，应按双向 板计算； 当长边与短边之比2≤I21≤3时，宜按双向板计算，若按单向 板计算，则沿长边方向布置足够数量的构造钢筋； 当2儿>3时，可按沿短边方向受力的单向板计算。 第二章混凝土粱板结构
第二章 混凝土梁板结构 2.1.3 混凝土现浇整体式楼盖的特点 1、单向板与双向板 单向板：板的长边l2比短边l1大很多，板上荷载主要沿短 向传递。 双向板：板的长短边相差不大，板上荷载沿两个方向传 递。 我国《混凝土结构设计规范》规定： 两对边支承的板应按单向板计算; 对于四边支承的板，当长边与短边之比l2 /l1 <2时，应按双向 板计算； 当长边与短边之比2≤l2 /l1≤3时，宜按双向板计算，若按单向 板计算，则沿长边方向布置足够数量的构造钢筋； 当l2 /l1>3时，可按沿短边方向受力的单向板计算
