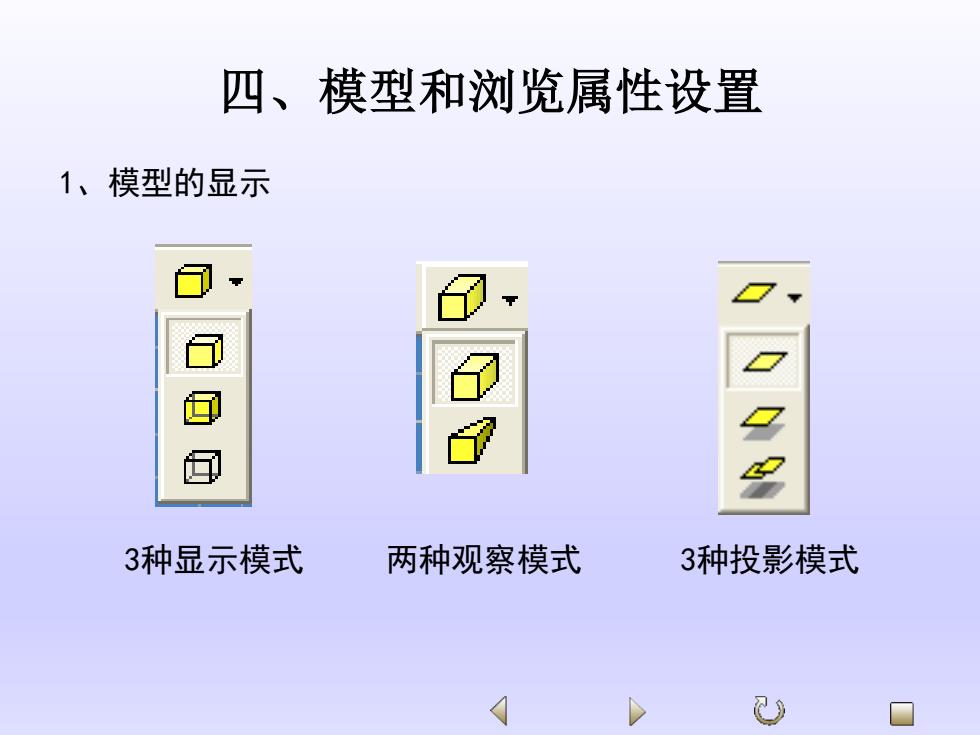

四、模型和浏览属性设置 1、模型的显示 3种显示模式 两种观察模式 3种投影模式 4 D U 日
四、模型和浏览属性设置 1、模型的显示 3种显示模式 两种观察模式 3种投影模式

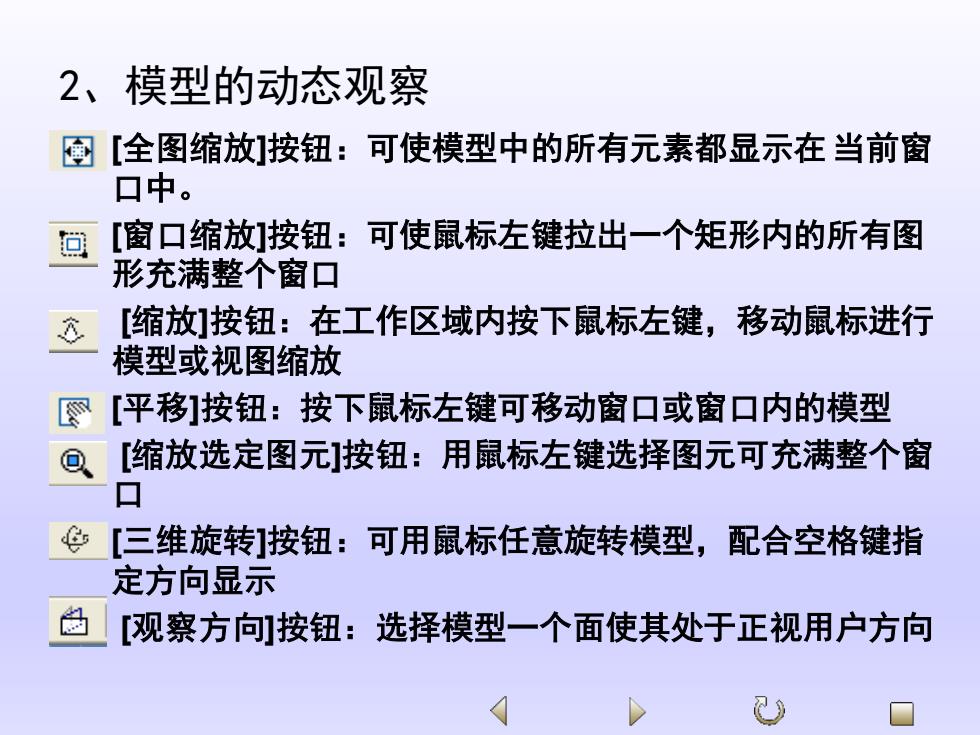

2、模型的动态观察 图[全图缩放]按钮：可使模型中的所有元素都显示在当前窗 口中。 回 [窗口缩放]按钮：可使鼠标左键拉出一个矩形内的所有图 形充满整个窗口 [缩放]按钮：在工作区域内按下鼠标左键，移动鼠标进行 模型或视图缩放 网[平移]按钮：按下鼠标左键可移动窗口或窗口内的模型 @ [缩放选定图元]按钮：用鼠标左键选择图元可充满整个窗 口 [三维旋转]按钮：可用鼠标任意旋转模型，配合空格键指 定方向显示 白 [观察方向]按钮：选择模型一个面使其处于正视用户方向
2、模型的动态观察 [全图缩放]按钮：可使模型中的所有元素都显示在 当前窗 口中。 [窗口缩放]按钮：可使鼠标左键拉出一个矩形内的所有图 形充满整个窗口 [缩放]按钮：在工作区域内按下鼠标左键，移动鼠标进行 模型或视图缩放 [平移]按钮：按下鼠标左键可移动窗口或窗口内的模型 [缩放选定图元]按钮：用鼠标左键选择图元可充满整个窗 口 [三维旋转]按钮：可用鼠标任意旋转模型，配合空格键指 定方向显示 [观察方向]按钮：选择模型一个面使其处于正视用户方向
3、模型纹理、颜色和材料的设置 通过选择格式]菜单中的样式编辑器选项，打开样式和标 准编辑器]对话框，可以设置不同的纹理、颜色和材料 样式和际雅的指器[样式床：只读] 上一步 速 保存)重设)所有样式 田材科 颜色样式 名称 位置 正被使用 电2改 宝 等 跳光 库库库库库库库库库库库库库库库库库库库库库库库库库库库库 回输入) 完成
3、模型纹理、颜色和材料的设置 通过选择[格式]菜单中的[样式编辑器]选项，打开[样式和标 准编辑器]对话框，可以设置不同的纹理、颜色和材料

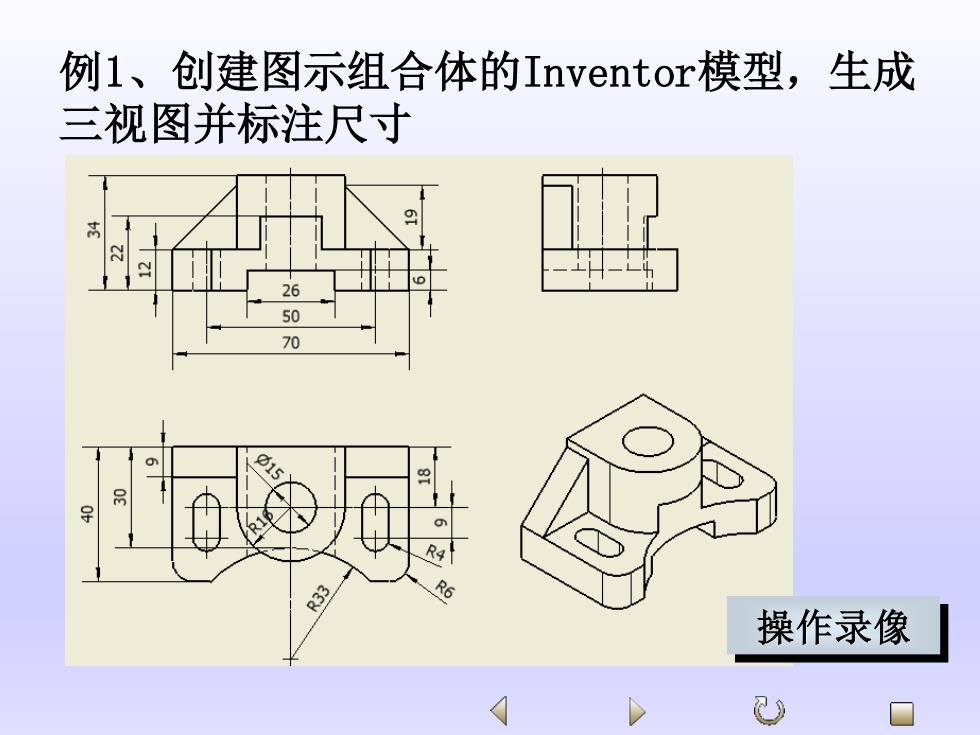

例1、创建图示组合体的Inventor模型，生成 三视图并标注尺寸 9 26 50 70 015 R33 R6 操作录像 )
例1、创建图示组合体的Inventor模型，生成 三视图并标注尺寸 操作录像

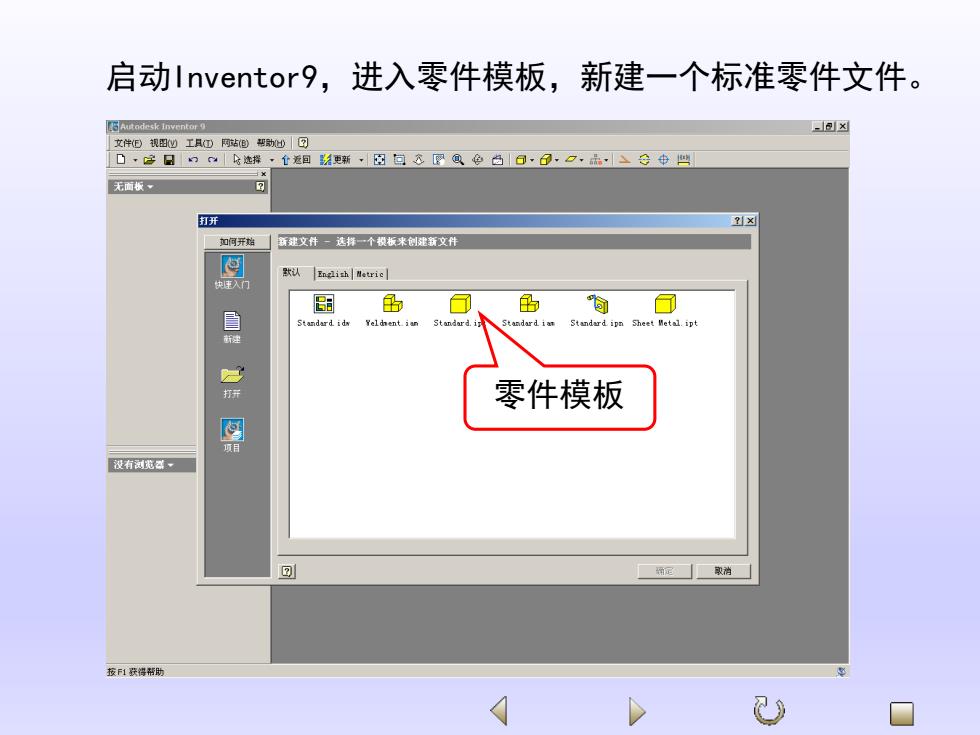

启动Inventor9,进入零件模板，新建一个标准零件文件。 文件E视出凹工具D阿站细帮动心团 D·日幻地择·个返回更新，图回交圆@e白石，日，口，品·中四 无面板、 打开 ?x 如何开始 新建文件一选持一个榄板米创健新文件 默认Englith]Metric 快入门 围 凸百 凸 昌 Standard ipn Sheet Metal.ipt 打 零件模板 9 没有测宽· 按下1获得带助 ( U 日
启动Inventor9，进入零件模板，新建一个标准零件文件。 零件模板
