第16页 .硅(S)：合金元素，强脱氧剂。能提高强 度，但过量会恶化可焊性及抗锈蚀性。含量 有限制。 8.铜(Cu)：可提高抗锈蚀性，提高强度，对 可焊性有影响。 二、冶炼、浇注和热轧的影响 1,炉种一钢材的冶炼方法主要有平炉炼钢、氧气顶吹 转炉炼钢、碱性侧吹转炉炼钢及电炉炼钢。在建筑 钢结构中，主要使用平炉和氧气顶吹转炉生产的钢 材。由于生产技术的提高，目前氧气顶吹转炉钢的 质量，已不低于平炉钢的质量
第16页 二、冶炼、浇注和热轧的影响 8.铜（Cu）：可提高抗锈蚀性，提高强度，对 可焊性有影响。 7.硅（Si）：合金元素，强脱氧剂。能提高强 度，但过量会恶化可焊性及抗锈蚀性。含量 有限制。 １.炉种—钢材的冶炼方法主要有平炉炼钢、氧气顶吹 转炉炼钢、碱性侧吹转炉炼钢及电炉炼钢。在建筑 钢结构中，主要使用平炉和氧气顶吹转炉生产的钢 材。由于生产技术的提高，目前氧气顶吹转炉钢的 质量，已不低于平炉钢的质量
第17页 .浇注一浇铸的影响主要为脱氧法：沸腾钢用M为 脱氧剂，时间快，价格低，质量差；镇静钢用S为 脱氧剂，时间慢，价格高，质量好。 3.轧制一反复的轧制可使得钢材规格变小，改善钢材 的塑性，同时可以使钢材中的气孔、裂纹、疏松等缺 陷焊合，使金属晶体组织密实，晶粒细化，消除纤维 组织缺陷，使钢材的力学性能提高。同一牌号的钢 材，厚度或直径越小，强度越高。 4.冶金缺陷的影响一 偏析：化学成分分布不均匀。降低塑性、韧性 冷弯性能和可焊性。 非金属夹杂：疏化物、氧化物使钢材热脆， 并降低加工性能；

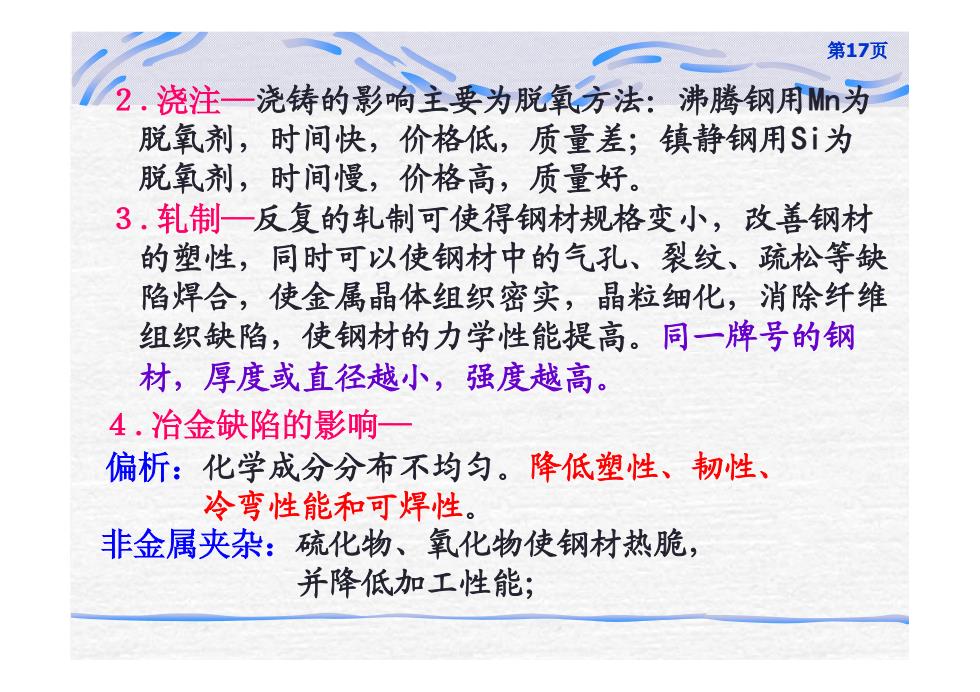

第17页 ４.冶金缺陷的影响— 偏析：化学成分分布不均匀。降低塑性、韧性、 冷弯性能和可焊性。 非金属夹杂：硫化物、氧化物使钢材热脆， 并降低加工性能； ２.浇注—浇铸的影响主要为脱氧方法：沸腾钢用Mn为 脱氧剂，时间快，价格低，质量差；镇静钢用Si为 脱氧剂，时间慢，价格高，质量好。 ３.轧制—反复的轧制可使得钢材规格变小，改善钢材 的塑性，同时可以使钢材中的气孔、裂纹、疏松等缺 陷焊合，使金属晶体组织密实，晶粒细化，消除纤维 组织缺陷，使钢材的力学性能提高。同一牌号的钢 材，厚度或直径越小，强度越高
第18页 裂纹：降低韧性、冷弯性能、疲劳强度及抗脆断能力。 分层：降低冷弯性能、韧性、疲劳强度及抗脆断能力。 钢材的强度按厚度（或直径）分组！ 三、钢材硬化的影响 冷作硬化（应变硬化） 时效硬化 应变时效硬化（人工时效） 钢材的强度提高，塑性和韧性下降！
第18页 三、钢材硬化的影响 分层：降低冷弯性能、韧性、疲劳强度及抗脆断能力。 裂纹：降低韧性、冷弯性能、疲劳强度及抗脆断能力。 冷作硬化（应变硬化） 时效硬化 应变时效硬化（人工时效） 钢材的强度提高，塑性和韧性下降！ 钢材的强度按厚度（或直径）分组！
第19页 四、温度的影响 1. 正温范围 N/mm2 8%Ex103 800 80 220 210 600 60 200 400 40 190 180 200 20 170 0 160 200 400 600T(C) 当结构表面长期受辐射热达150℃以上，应采 用砖或而热材料做成隔热层加以防护！
第19页 四、温度的影响 1．正温范围 当结构表面长期受辐射热达150℃以上，应采 用砖或而热材料做成隔热层加以防护！ 800 600 400 200 0 N/mm2 E fu δ fy 200 400 600 20 40 60 80 δ% 220 210 200 190 180 170 160 Ex103 T(0C)
