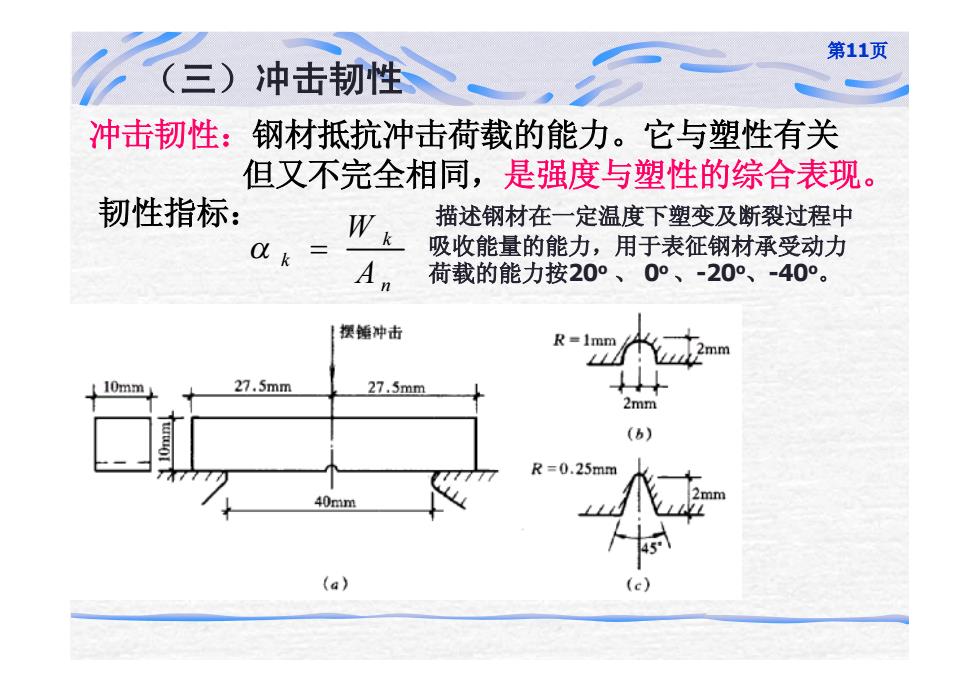

第11页 (三)冲击韧性 冲击韧性：钢材抵抗冲击荷载的能力。它与塑性有关 但又不完全相同，是强度与塑性的综合表现。 韧性指标： 描述钢材在一定温度下塑变及断裂过程中 d k 吸收能量的能力，用于表征钢材承受动力 An 荷载的能力按20°、0°、-20°、-40°。 摆铺冲击 R=1mm 10mm 27.5mm 27.5mm 2mm (b) R=0.25mm 40mm (a
第11页 （三）冲击韧性 冲击韧性：钢材抵抗冲击荷载的能力。它与塑性有关 但又不完全相同，是强度与塑性的综合表现。 韧性指标： 描述钢材在一定温度下塑变及断裂过程中 吸收能量的能力，用于表征钢材承受动力 n 荷载的能力按20o 、 0o 、-20o 、-40o 。 k k A W a =
第12页 三、钢材的焊接性能、抗蚀性和防腐蚀措施 可焊性是指采用一般焊接工艺就可完成合 格的无裂纹的)焊缝的性能。 钢材的可焊性受碳含量和合金元素含量的 影响。碳含量在0.12%~0.20%范围内的碳素 钢，可焊性最好。碳含量再高可使焊缝和热影 响区变脆
第12页 三、钢材的焊接性能、抗蚀性和防腐蚀措施 可焊性是指采用一般焊接工艺就可完成合 格的(无裂纹的)焊缝的性能。 钢材的可焊性受碳含量和合金元素含量的 影响。碳含量在0.12％~0.20％范围内的碳素 钢，可焊性最好。碳含量再高可使焊缝和热影 响区变脆
第13页 小结 钢材的五项主要机械性能指标 屈服点f 衡量钢材的承载能力和确定钢材强度设计值的指标。 抗拉强度fm 钢材的强度极限，仅作为安全储备。 伸长率δ 5 衡量钢材塑性变形能力的重要指标。 冷弯性能 衡量钢材塑性性能和冶金质量的综合指标。 冲击韧性 衡量钢材在动荷载作用下抵抗脆性破坏能力的指标
第13页 小结 钢材的五项主要机械性能指标 屈服点 fy —— 抗拉强度 fu—— 衡量钢材的承载能力和确定钢材强度设计值的指标。 钢材的强度极限，仅作为安全储备。 伸长率δ5—— 冷弯性能 —— 冲击韧性 —— 衡量钢材塑性变形能力的重要指标。 衡量钢材塑性性能和冶金质量的综合指标。 衡量钢材在动荷载作用下抵抗脆性破坏能力的指标

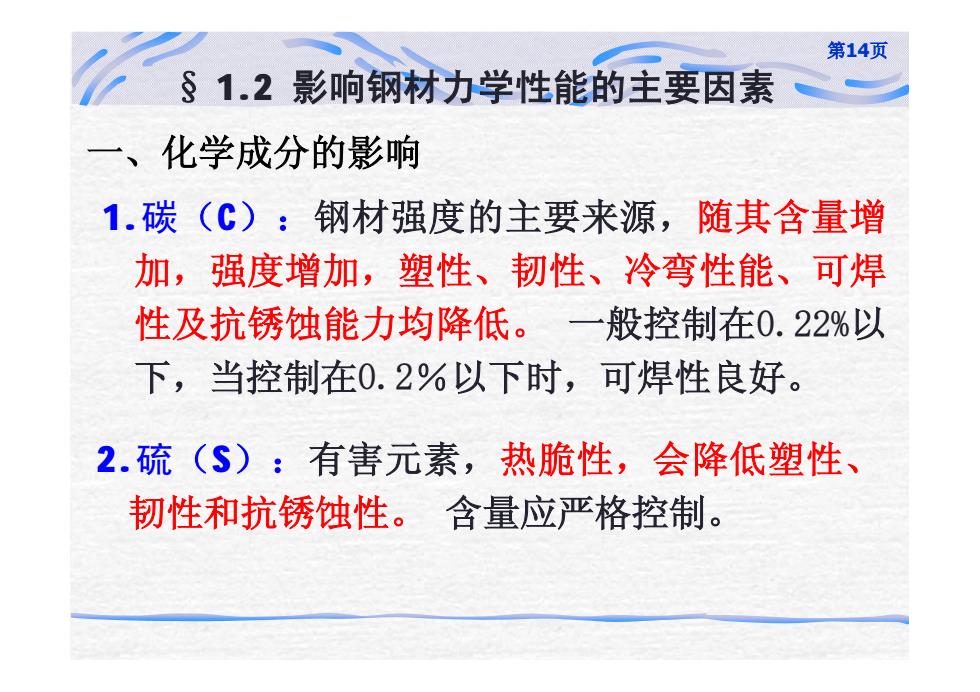

第14页 §1.2影响钢材力学性能的主要因素 、 化学成分的影响 1.碳（C):钢材强度的主要来源，随其含量增 加，强度增加，塑性、韧性、冷弯性能、可焊 性及抗锈蚀能力均降低。一般控制在0.22%以 下，当控制在0.2%以下时，可焊性良好。 2.硫（S)：有害元素，热脆性，会降低塑性、 韧性和抗锈蚀性。含量应严格控制
第14页 一、化学成分的影响 § 1.2 影响钢材力学性能的主要因素 1.碳（C）：钢材强度的主要来源，随其含量增 加，强度增加，塑性、韧性、冷弯性能、可焊 性及抗锈蚀能力均降低。 一般控制在0.22%以 下，当控制在0.2％以下时，可焊性良好。 2.硫（S）：有害元素，热脆性，会降低塑性、 韧性和抗锈蚀性。 含量应严格控制
第15页 3.磷(P)：可提高强度和抗锈蚀能力，但却严 重地降低塑性、韧性、冷弯性能和焊接性 能，特别是在温度较低时促使钢材变脆，称 为冷脆。既是有害元素，也是能利用的合金 元素，但其含量应严格控制。 4.氧(0)：有害杂质，热脆，含量应严格控制。 5.氮(N)：有害杂质，冷脆，含量应严格控制 6.锰(h)：合金元素，弱脱氧剂。能显著提 高强度，塑性、韧性无明显降低，但可使可 焊性降低。含量有限制
第15页 3.磷（P）：可提高强度和抗锈蚀能力，但却严 重地降低塑性、韧性、冷弯性能和焊接性 能，特别是在温度较低时促使钢材变脆，称 为冷脆。既是有害元素，也是能利用的合金 元素，但其含量应严格控制。 4.氧（O）：有害杂质，热脆，含量应严格控制。 5.氮（N）：有害杂质，冷脆，含量应严格控制。 6.锰（Mn）：合金元素，弱脱氧剂。能显著提 高强度，塑性、韧性无明显降低，但可使可 焊性降低。含量有限制
