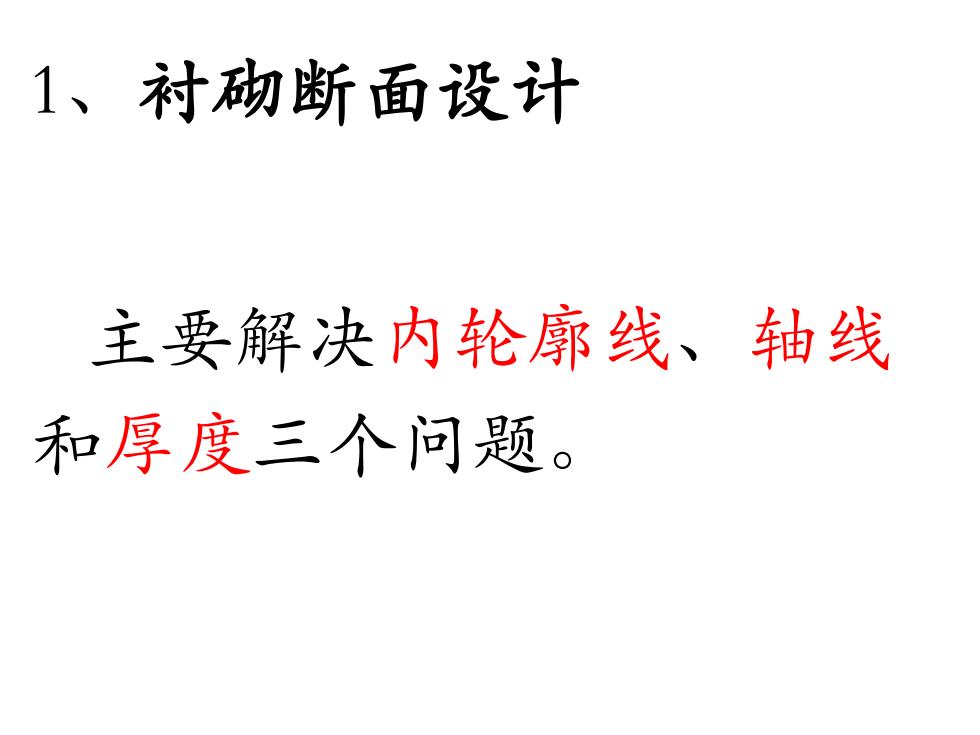

1、对砌断面设计 主要解决内轮廓线、轴线 和厚度三个问题
1、衬砌断面设计 主要解决内轮廓线、轴线 和厚度三个问题

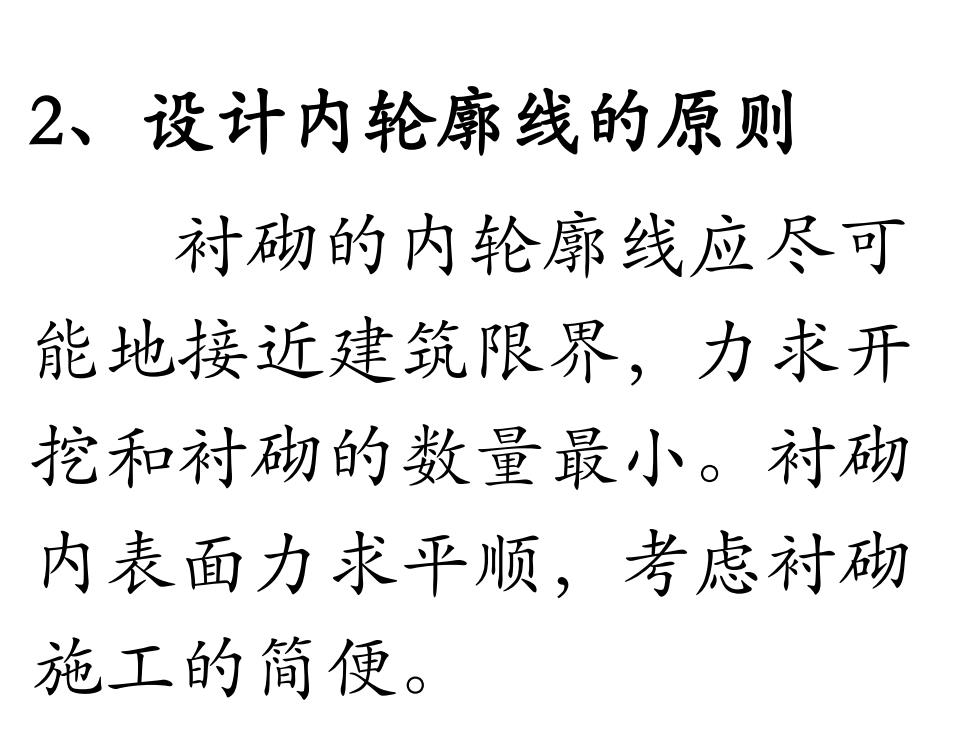

2、设计内轮廓线的原则 衬砌的内轮廓线应尽可 能地接近建筑限界，力求开 挖和衬砌的数量最小。衬砌 内表面力求平顺，考虑衬砌 施工的简便
2、设计内轮廓线的原则 衬砌的内轮廓线应尽可 能地接近建筑限界，力求开 挖和衬砌的数量最小。衬砌 内表面力求平顺，考虑衬砌 施工的简便

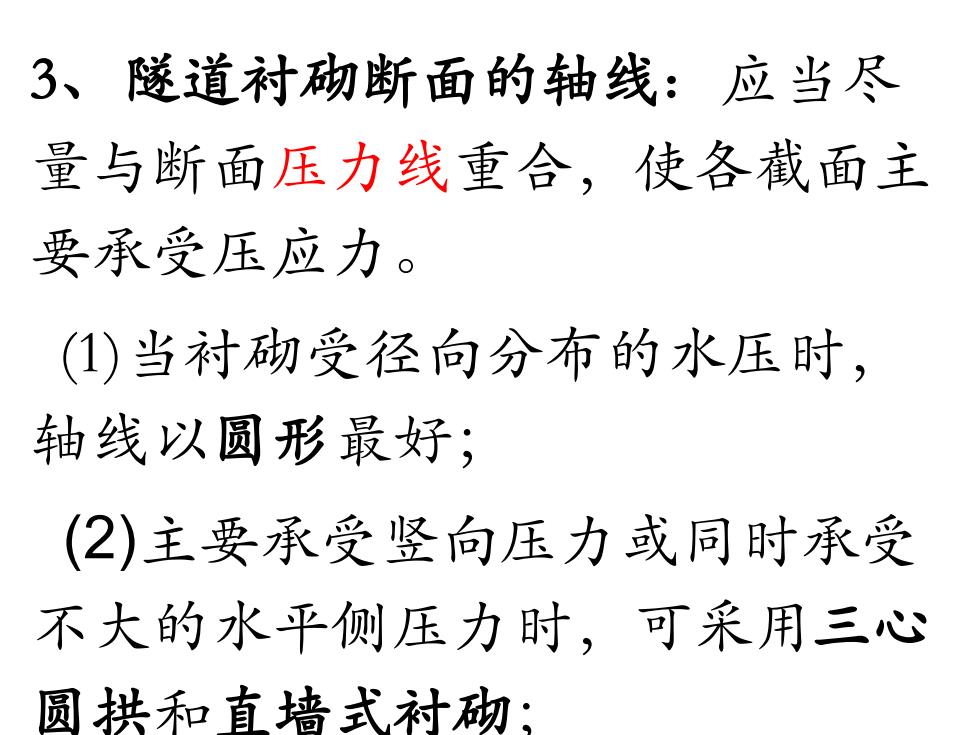

3、隧道衬砌断面的轴线：应当尽 量与断面压力线重合，使各截面主 要承受压应力。 (1)当衬砌受径向分布的水压时， 轴线以圆形最好； (2)主要承受竖向压力或同时承受 不大的水平侧压力时，可采用三心 圆拱和直墙式衬砌：
3、隧道衬砌断面的轴线：应当尽 量与断面压力线重合，使各截面主 要承受压应力。 (1)当衬砌受径向分布的水压时， 轴线以圆形最好； (2)主要承受竖向压力或同时承受 不大的水平侧压力时，可采用三心 圆拱和直墙式衬砌；

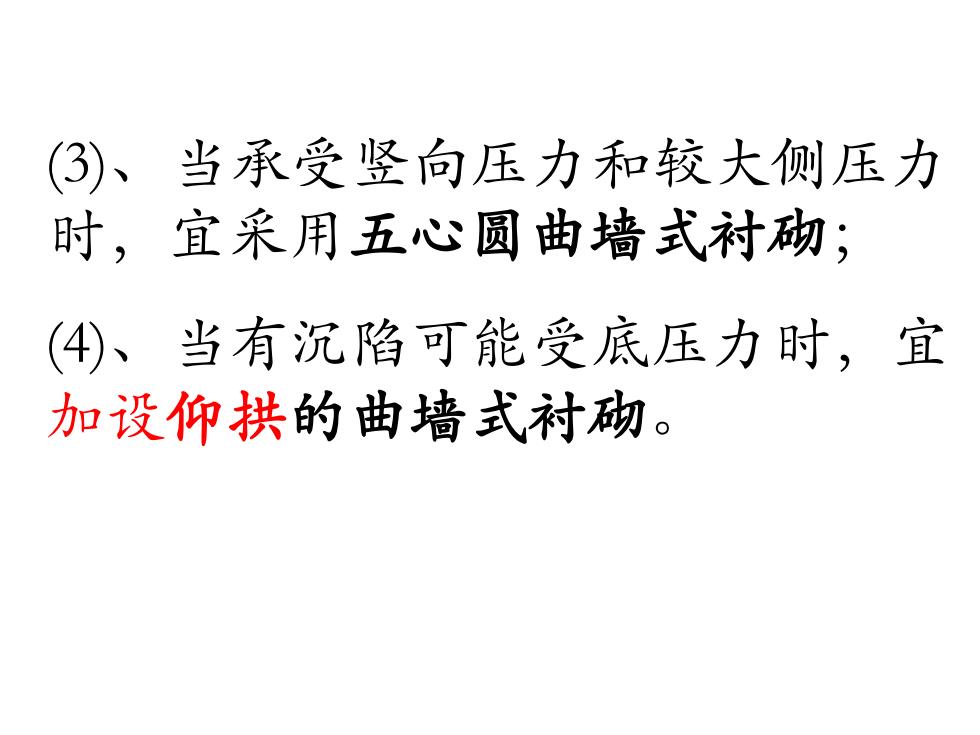

(3)、当承受竖向压力和较大侧压力 时，宜采用五心圆曲墙式衬砌； (④)、当有沉陷可能受底压力时，宜 加设仰拱的曲墙式衬砌
(3)、当承受竖向压力和较大侧压力 时，宜采用五心圆曲墙式衬砌； (4)、当有沉陷可能受底压力时，宜 加设仰拱的曲墙式衬砌
4、隧道衬砌厚度 随所处地质条件和水文地质条件不 同而有较大变化，并且与隧道的跨径 荷载大小，衬砌材料以及施工条件等 有关
4、隧道衬砌厚度 随所处地质条件和水文地质条件不 同而有较大变化，并且与隧道的跨径， 荷载大小，衬砌材料以及施工条件等 有关
