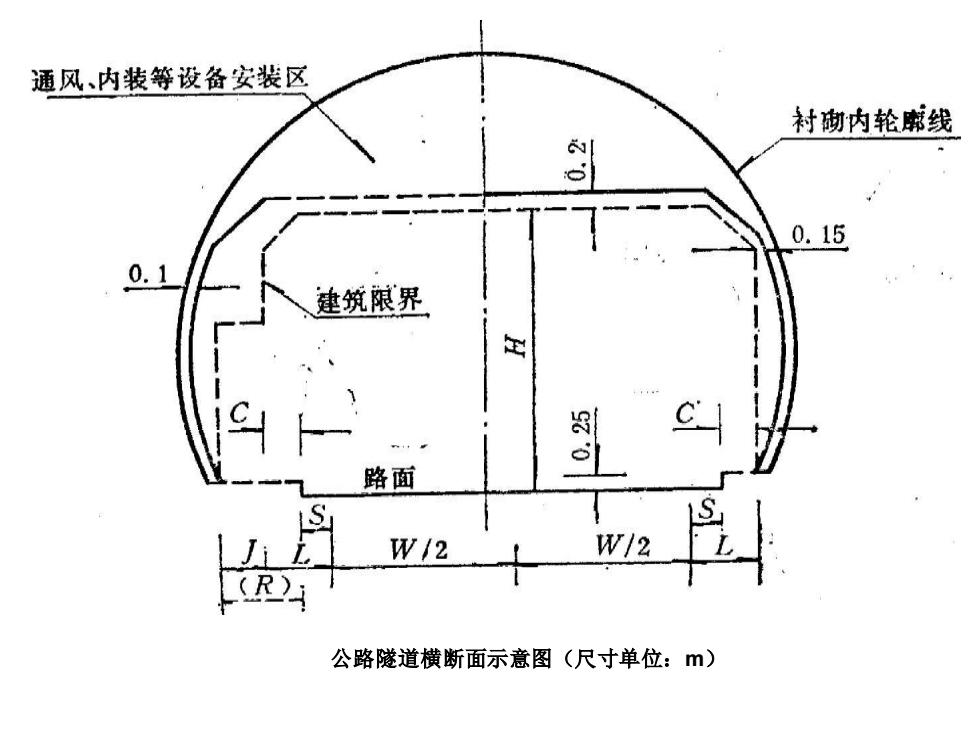

通风、内装等设备安装区 村砌内轮哦线 0.15 0. 建筑限界 路面 W/2 W12 L(R) 公路隧道横断面示意图（尺寸单位：)
公路隧道横断面示意图（尺寸单位：m）

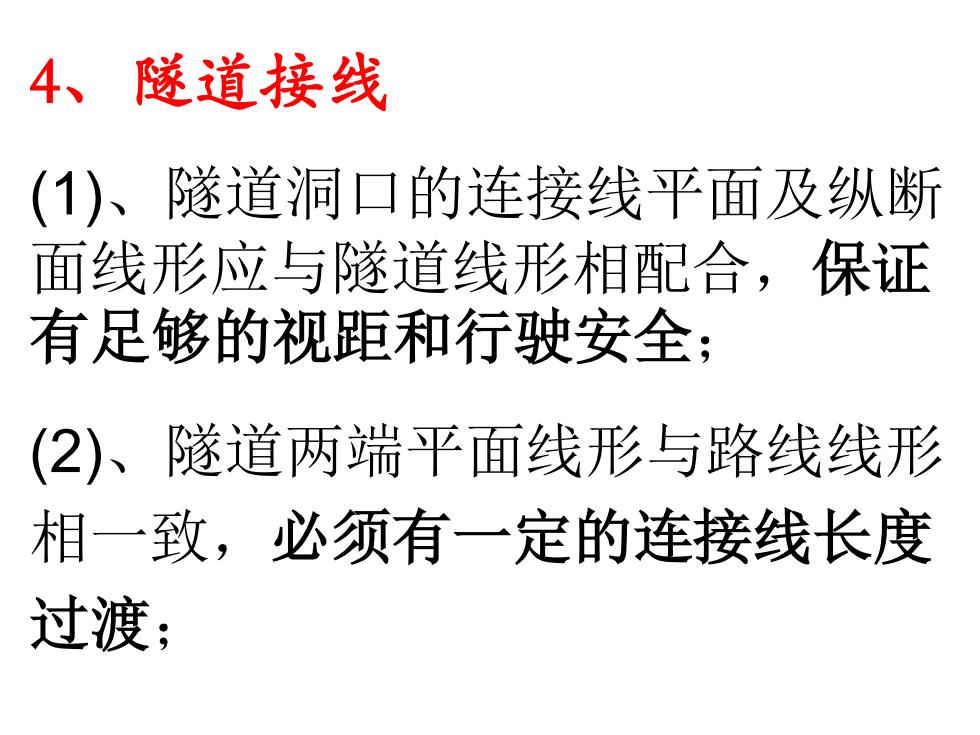

4、隧道接线 (1)、隧道洞口的连接线平面及纵断 面线形应与隧道线形相配合，保证 有足够的视距和行驶安全； (2)、隧道两端平面线形与路线线形 相一致，必须有一定的连接线长度 过渡：
4、隧道接线 (1)、隧道洞口的连接线平面及纵断 面线形应与隧道线形相配合，保证 有足够的视距和行驶安全； (2)、隧道两端平面线形与路线线形 相一致，必须有一定的连接线长度 过渡；

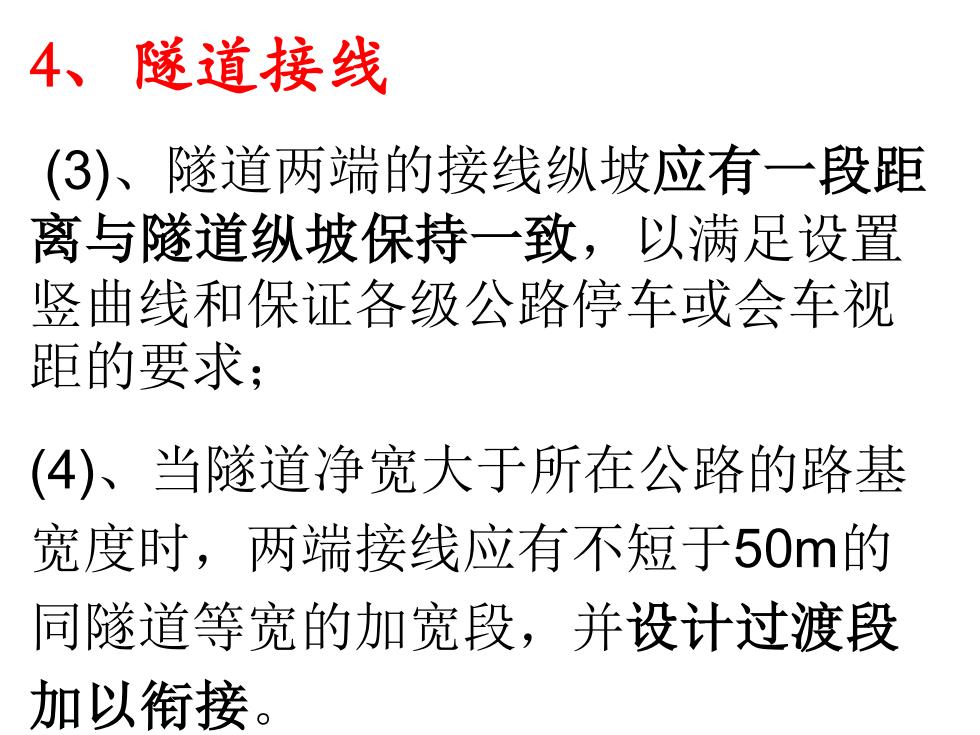

4、隧道接线 (3)、隧道两端的接线纵坡应有一段距 离与隧道纵坡保持一致，以满足设置 竖曲线和保证各级公路停车或会车视 距的要求； (4)、当隧道净宽大于所在公路的路基 宽度时，两端接线应有不短于50m的 同隧道等宽的加宽段，并设计过渡段 加以衔接
4、隧道接线 (3)、隧道两端的接线纵坡应有一段距 离与隧道纵坡保持一致，以满足设置 竖曲线和保证各级公路停车或会车视 距的要求； (4)、当隧道净宽大于所在公路的路基 宽度时，两端接线应有不短于50m的 同隧道等宽的加宽段，并设计过渡段 加以衔接

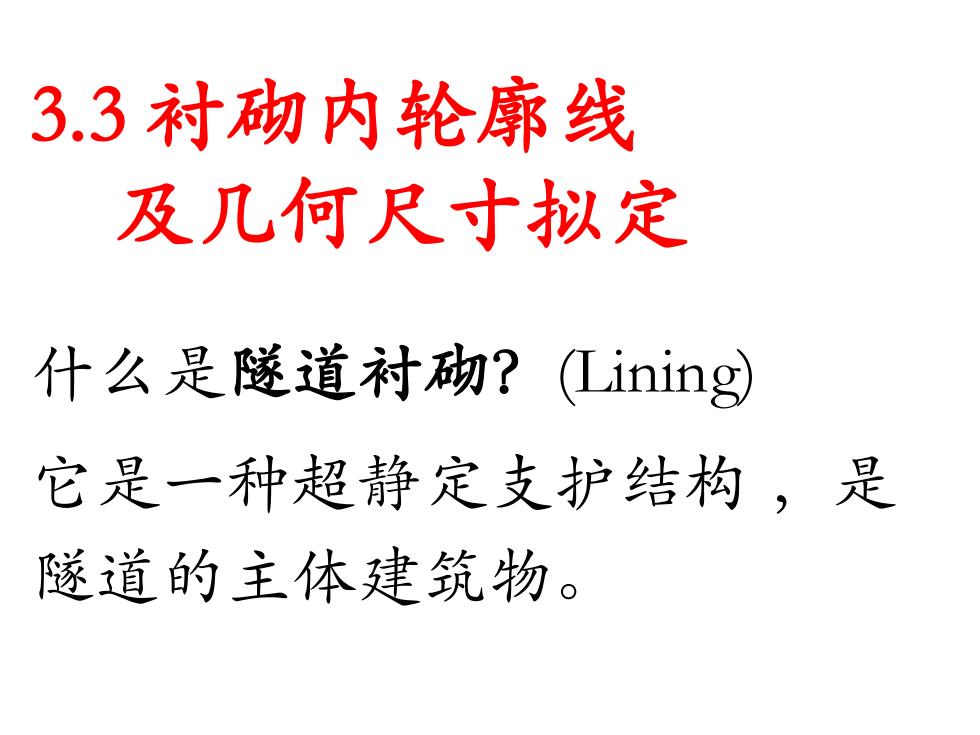

3.3衬砌内轮廓线 及几何尺寸拟定 什么是隧道衬砌？(Lining 它是一种超静定支护结构，是 隧道的主体建筑物
3.3 衬砌内轮廓线 及几何尺寸拟定 什么是隧道衬砌？(Lining) 它是一种超静定支护结构 ，是 隧道的主体建筑物

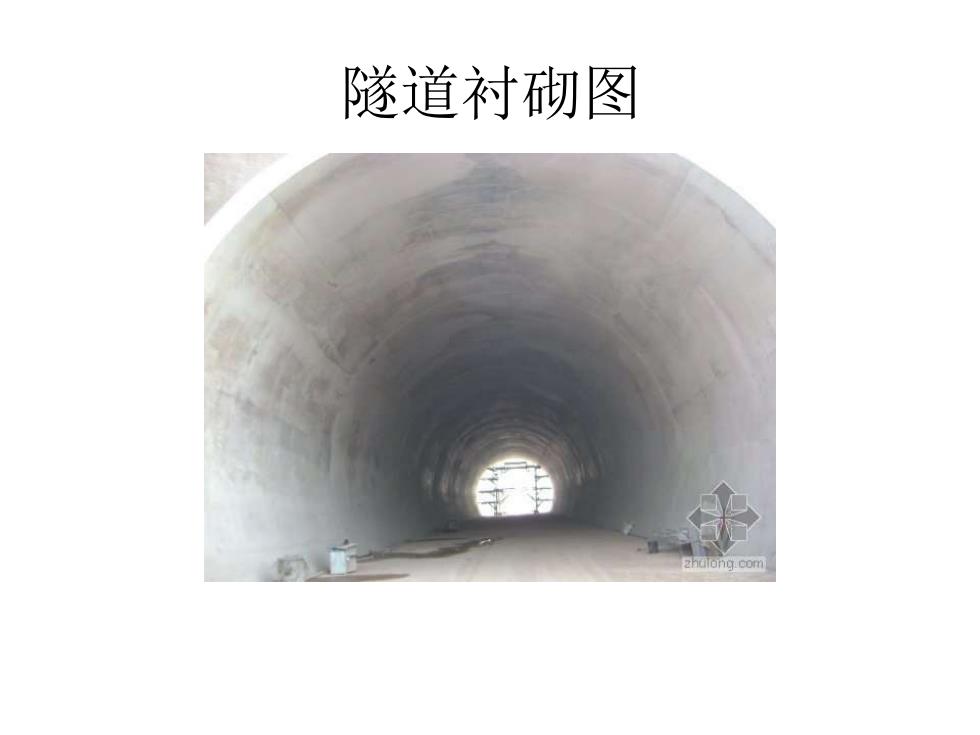

隧道衬砌图 dlong.com
隧道衬砌图
