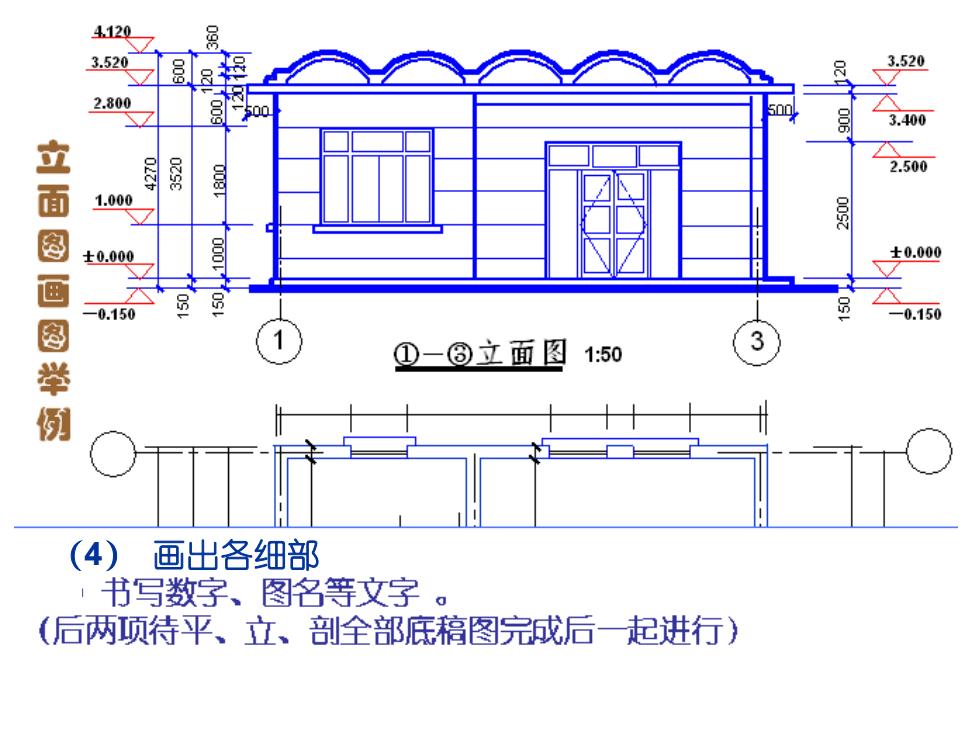

4120 3520 3.520 2.800 009 3.400 立面 2.500 1.000 7 举 士0.000 2000 ±0.000 7、 0.150 -0.150 ①一③立面图 1:50 3 (4)画出各细部 书写数字、图名等文字 。 (后两项待平、立、剖全部底稿图完成后一起进行)
（4） 画出各细部

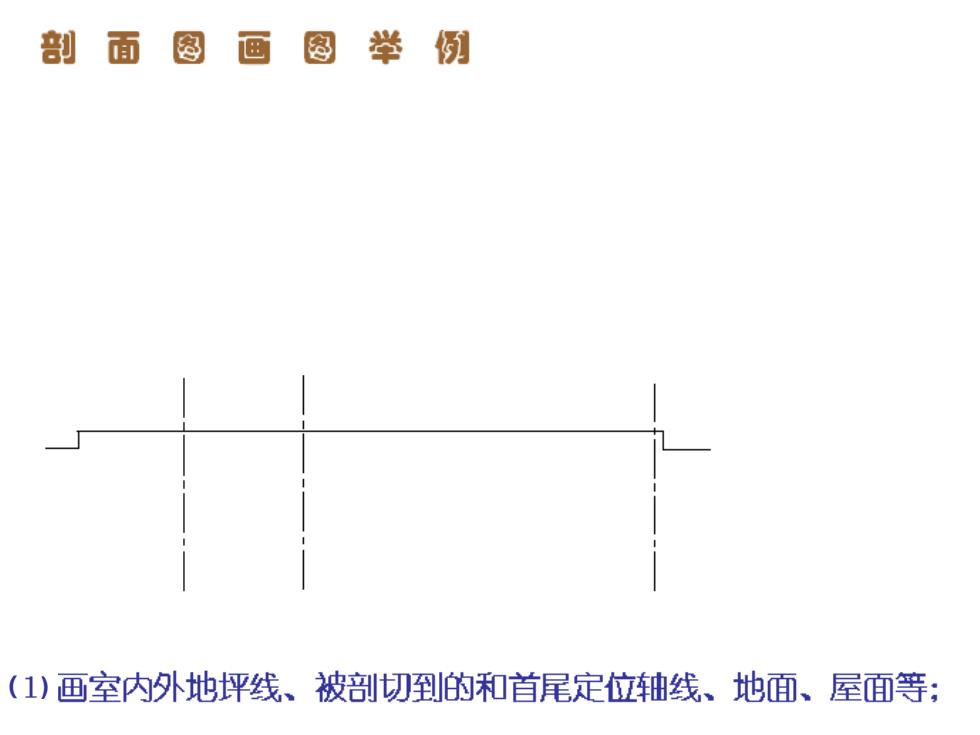

割 面 图 画 图 例 (1)画室内外地坪线、被剖切到的和首尾定位轴线、地面、屋面等；
（ )
剖 面 图 画图举例 (2,根据房屋的高度尺寸.画所有被剖切到的墙体断面及未剖切到 的墙体等轮廓
（ )

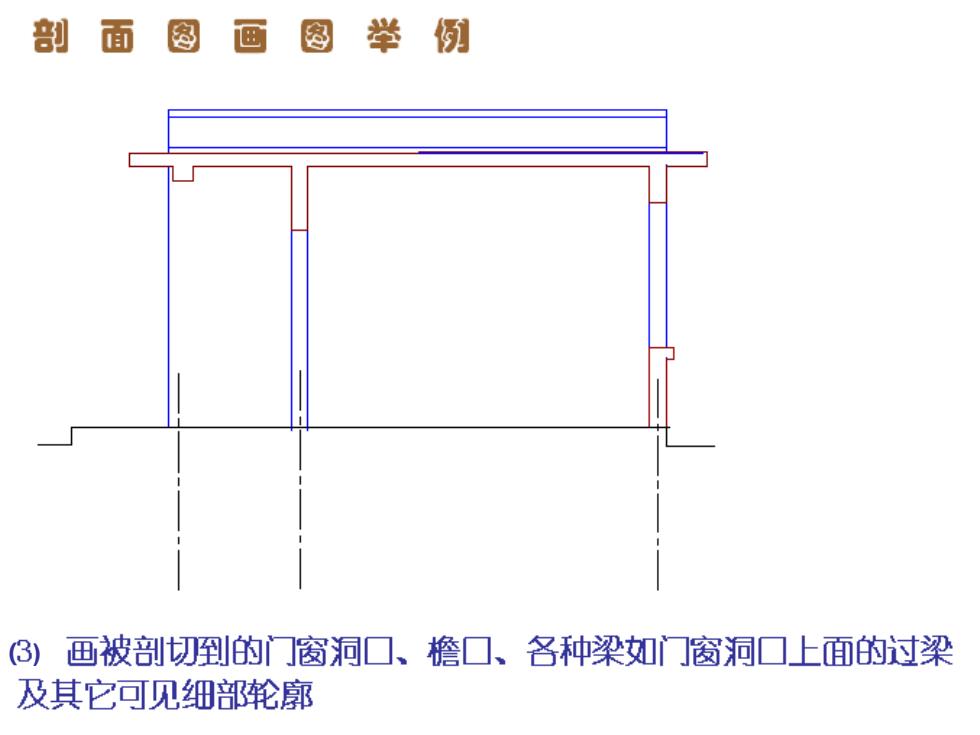

剖 面 图 画图举例 3,画被剖切图到的门窗洞口、檐口、各种梁如门窗洞口上面的过梁 及其它可见细部轮廓
（ )

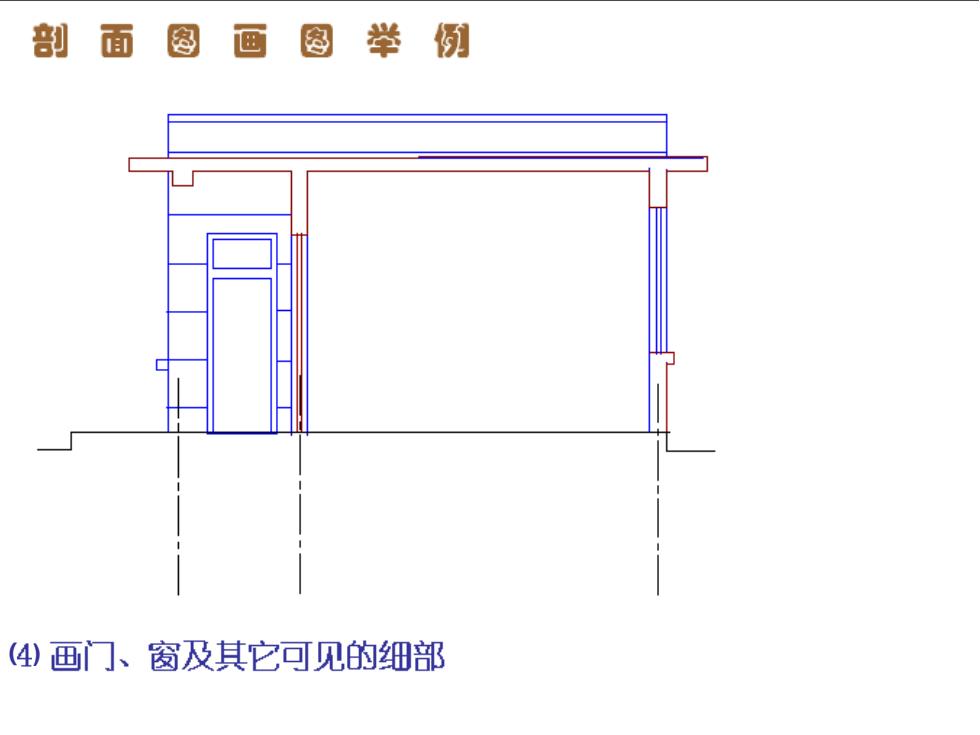

剖面图画图举例 (4)画门、窗及其它可见的细部
（ )
