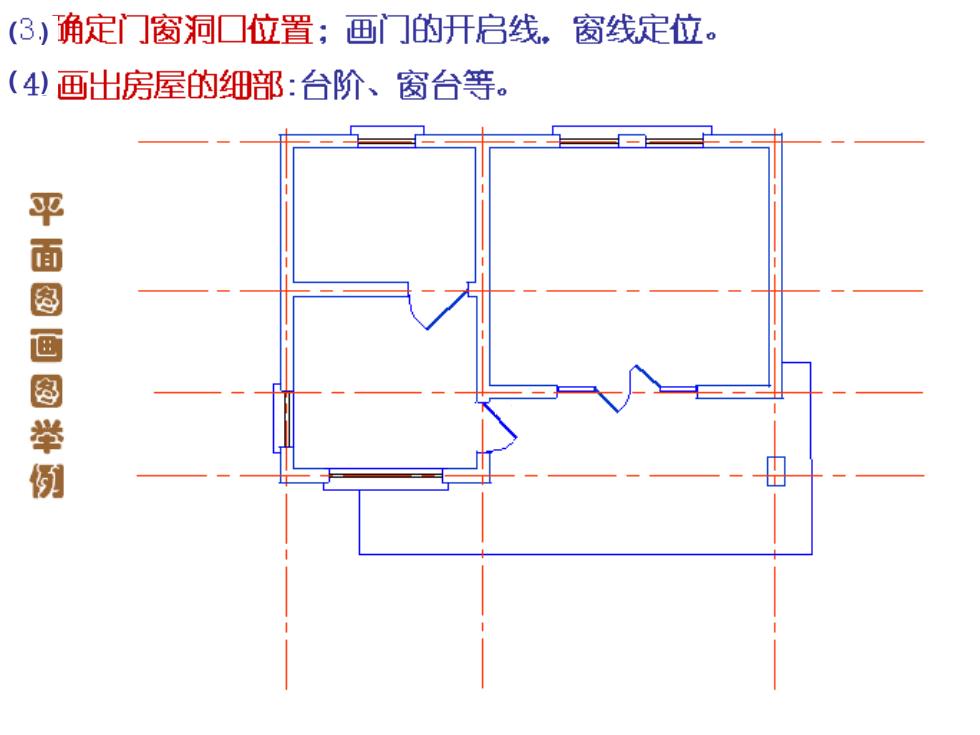

(3)确定门窗河口位置；画门的开启线。窗线定位。 (4)画出房屋的细部：台阶、窗台等。 平面图画图举例
（ ) （ )

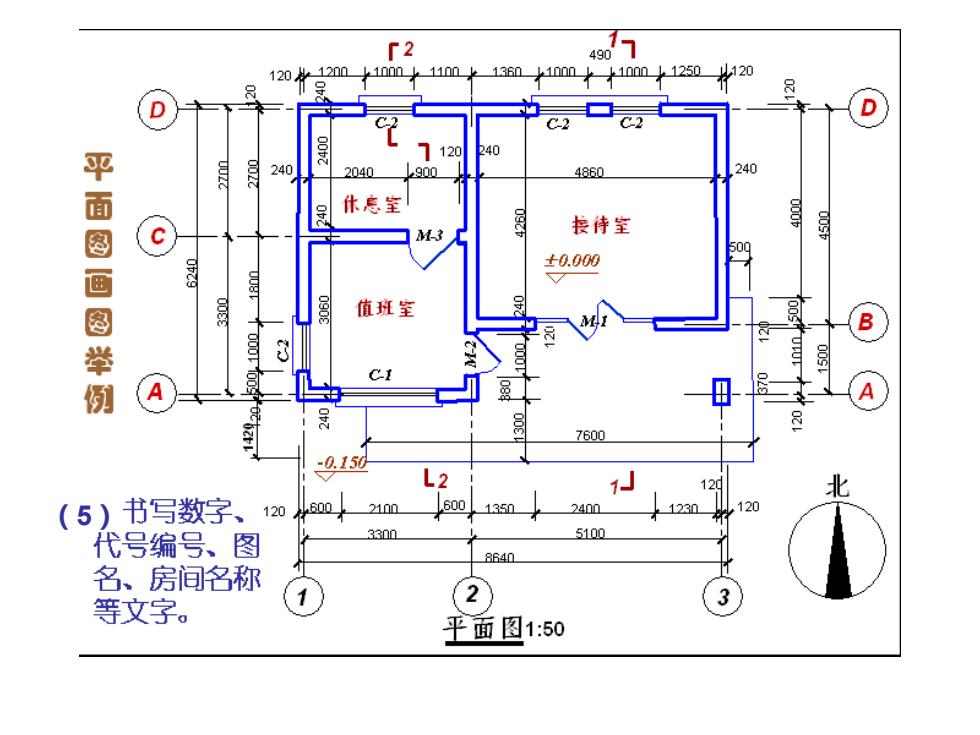

「2 120枚12n1nmn11nmk136n1nmm1nm125020 D D C2 C2 120 240 240 2040 900 4860 240 平面图画图举 休息室 接待室 ±0.000 值班室 05 100 7600 L2 120 (5)书写数字、 120 600 210m 600 1350 240n 1230 120 代号编号、图 3300 5100 864n 名、房间名称 等文字。 2 平面图1：50
（5）

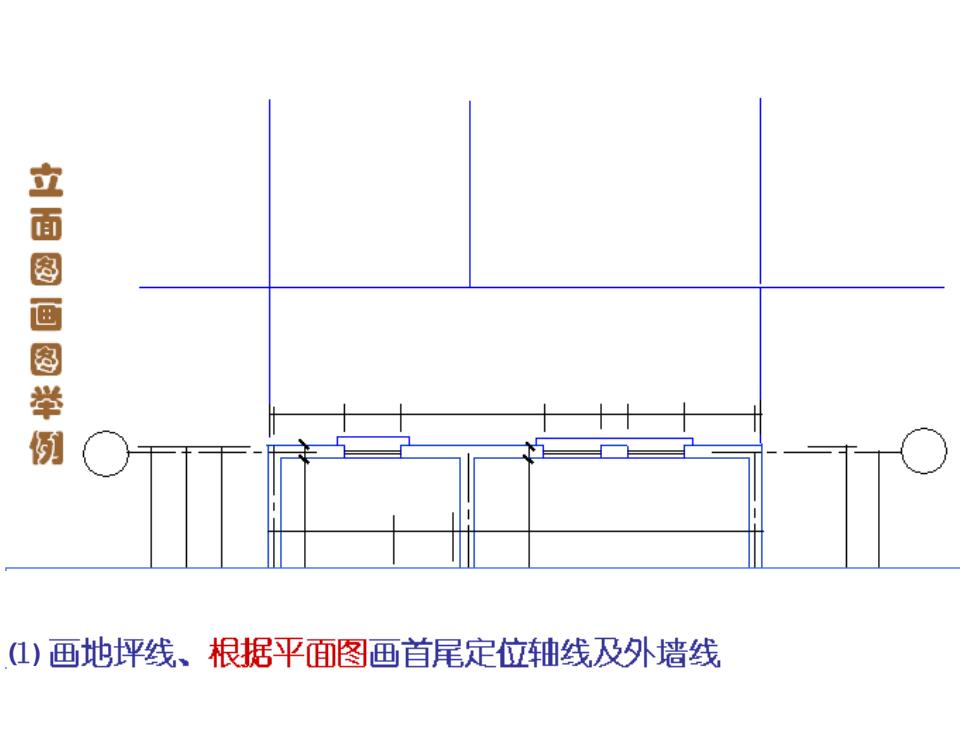

立面图画图举例 ()画地坪线、根据平面图画首尾定位轴线及外墙线
（ )

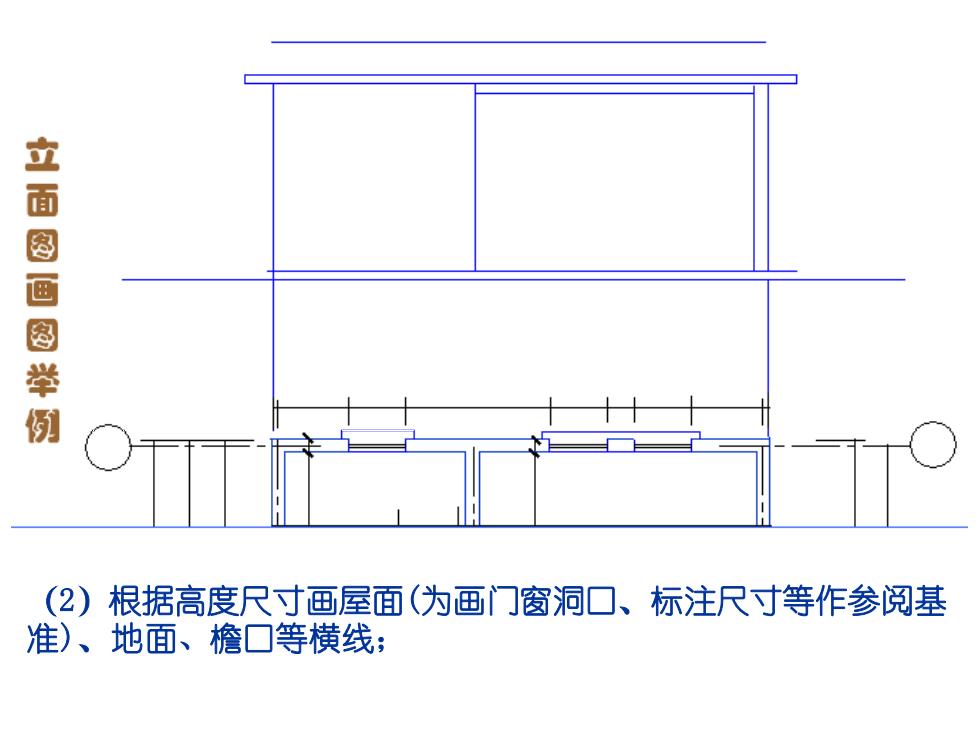

立面图画图举例 (2)根据高度尺寸画屋面（为画门窗洞口、标注尺寸等作参阅基 准)、地面、檐口等横线；
（2）根据高度尺寸画屋面(为画门窗洞口、标注尺寸等作参阅基 准)、地面、檐口等横线；

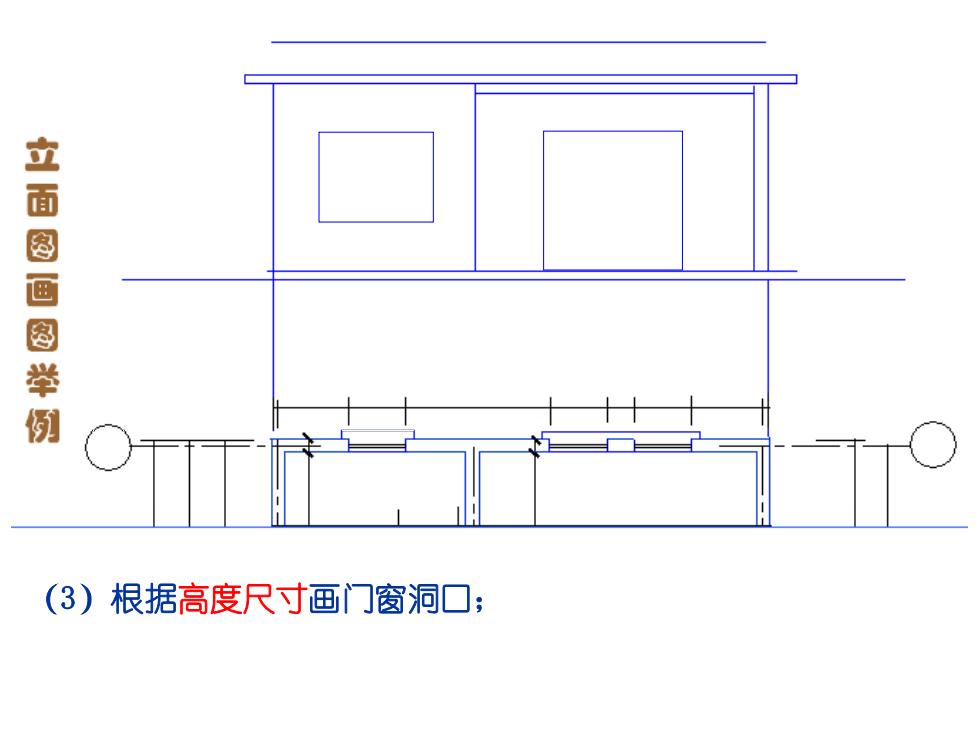

立面图画图举例 (3)根据高度尺寸画门窗洞口：
（3）根据高度尺寸画门窗洞口；
