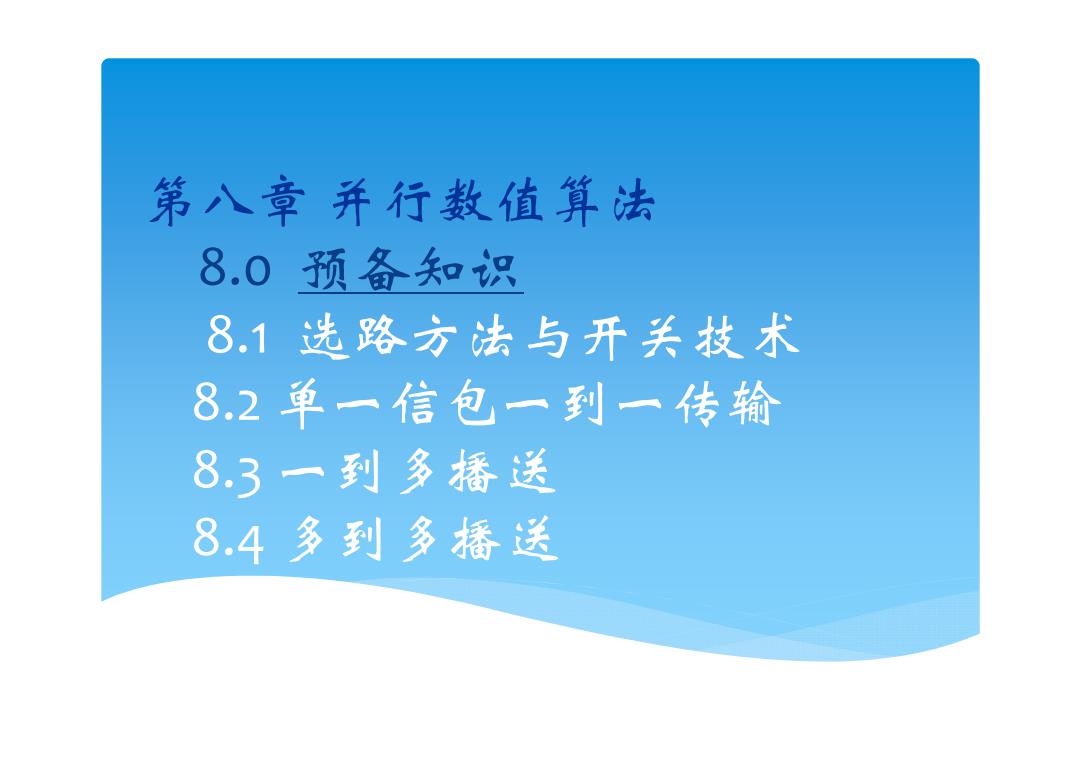

第八章并行数值算法 8.0预备知识 8.1选路方法与开关技术 8.2单一信包一到一传输 8.3一到多播送 8.4多到多播送

第八章 并行数值算法 8.0 预备知识 8.1 选路方法与开关技术 8.2 单一信包一到一传输 8.3 一到多播送 8.4 多到多播送

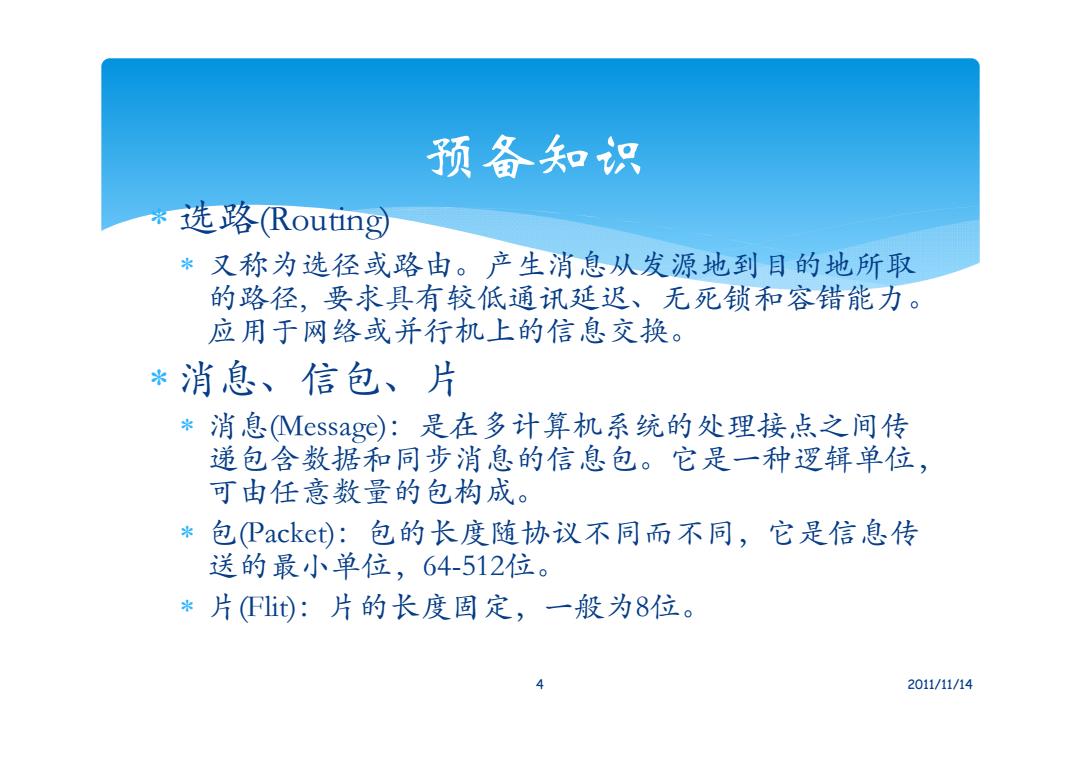

预备知识 *选路(Routing 又称为选径或路由。产生消息从发源地到目的地所取 的路径，要求具有较低通讯延迟、无死锁和容错能力。 应用于网络或并行机上的信息交换。 *消息、信包、片 *消息Messag©)：是在多计算机系统的处理接，点之间传 递包含数据和同步消息的信息包。它是一种逻辑单位， 可由任意数量的包构成。 * 包Packet):包的长度随协议不同而不同，它是信息传 送的最小单位，64-512位。 *片Fid:片的长度固定，一般为8位。 4 2011/11/14

 选路(Routing)  又称为选径或路由。产生消息从发源地到目的地所取 的路径, 要求具有较低通讯延迟、无死锁和容错能力。 应用于网络或并行机上的信息交换。  消息、信包、片  消息(Message)：是在多计算机系统的处理接点之间传 递包含数据和同步消息的信息包。它是一种逻辑单位， 可由任意数量的包构成。  包(Packet)：包的长度随协议不同而不同，它是信息传 送的最小单位，64-512位。  片(Flit)：片的长度固定，一般为8位。 4 2011/11/14 预备知识

预备知识 *消息、信包、片的相互关系 消息 包 包 头片数据片 顺序号尾片 片 FFFFFFFF 5 2011/11/14

 消息、信包、片的相互关系 5 2011/11/14 预备知识 消息 包 包 头片 数 据 片 …… 顺序号 尾片 片 F F F F F F F F

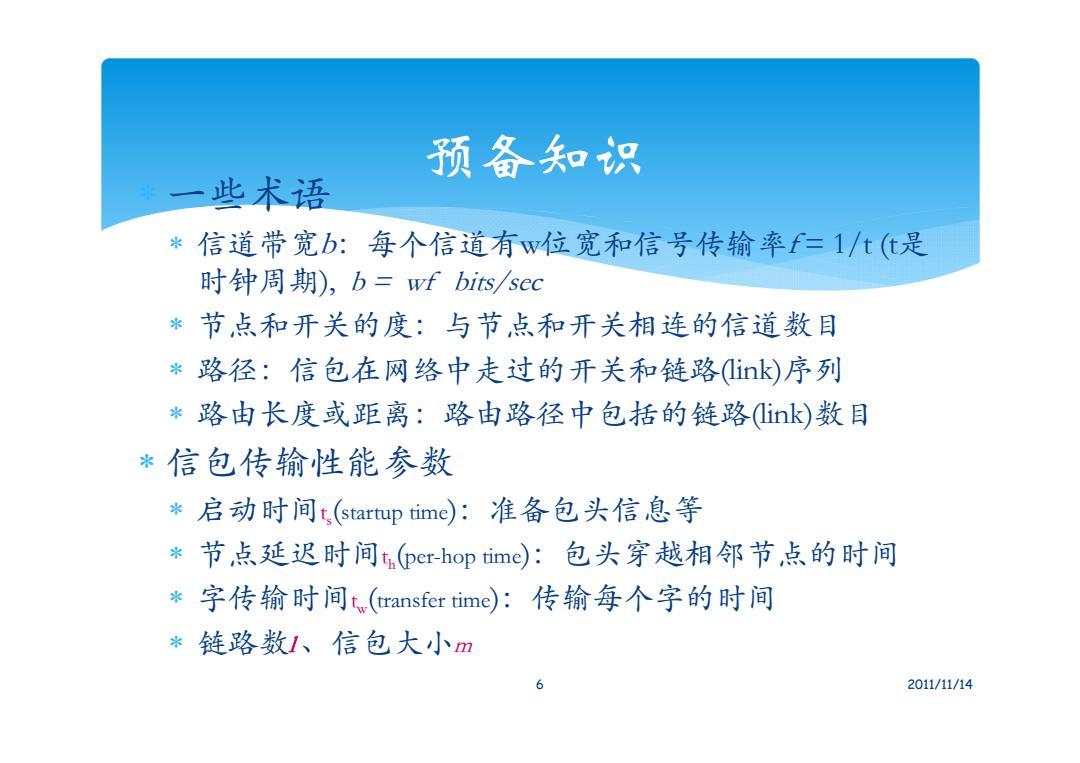

预备知识 一些术语 *信道带宽b:每个信道有w位宽和信号传输率f=1/t(t是 时钟周期)，b=wf bits/sec *节点和开关的度：与节点和开关相连的信道数目 *路径：信包在网络中走过的开关和链路ink)序列 *路由长度或距离：路由路径中包括的链路ik)数目 *信包传输性能参数 *启动时间t(startup time):准备包头信息等 米 节，点延迟时间t(per-hop time):包头穿越相邻节，点的时间 米 字传输时间t(transfer time)):传输每个字的时间 *链路数1、信包大小m 6 2011/11/14

 一些术语  信道带宽b：每个信道有w位宽和信号传输率f = 1/t (t是 时钟周期), b = wf bits/sec  节点和开关的度：与节点和开关相连的信道数目  路径：信包在网络中走过的开关和链路(link)序列  路由长度或距离：路由路径中包括的链路(link)数目  信包传输性能参数  启动时间ts(startup time)：准备包头信息等  节点延迟时间th(per-hop time)：包头穿越相邻节点的时间  字传输时间tw(transfer time)：传输每个字的时间  链路数l 、信包大小m 6 2011/11/14 预备知识

预备知识 *选路算法的三种机制 *基于算术的：开关中具有简单的算术运算功能，如维 序选路； *基于源地址的：在源点时就将沿路径的各个开关的输 出端口地址pP1,…Pn包在信包的头部，每个开关只是 对信包头的输出端口地址进行剥离； *基于查表的：开关中含有一个选路表，对信包头中的 选路域查出输出端口地址。 > 2011/11/14

 选路算法的三种机制  基于算术的: 开关中具有简单的算术运算功能，如维 序选路；  基于源地址的: 在源点时就将沿路径的各个开关的输 出端口地址p0,p1,…,pn包在信包的头部，每个开关只是 对信包头的输出端口地址进行剥离；  基于查表的: 开关中含有一个选路表，对信包头中的 选路域查出输出端口地址。 7 2011/11/14 预备知识
