南京大学：《并行处理技术——分布式与并行计算 Distributed and Parallel computing（并行计算——结构、算法、编程）》课程教学资源（课件讲稿）第三章 并行计算硬件结构基础（并行计算性能评测）

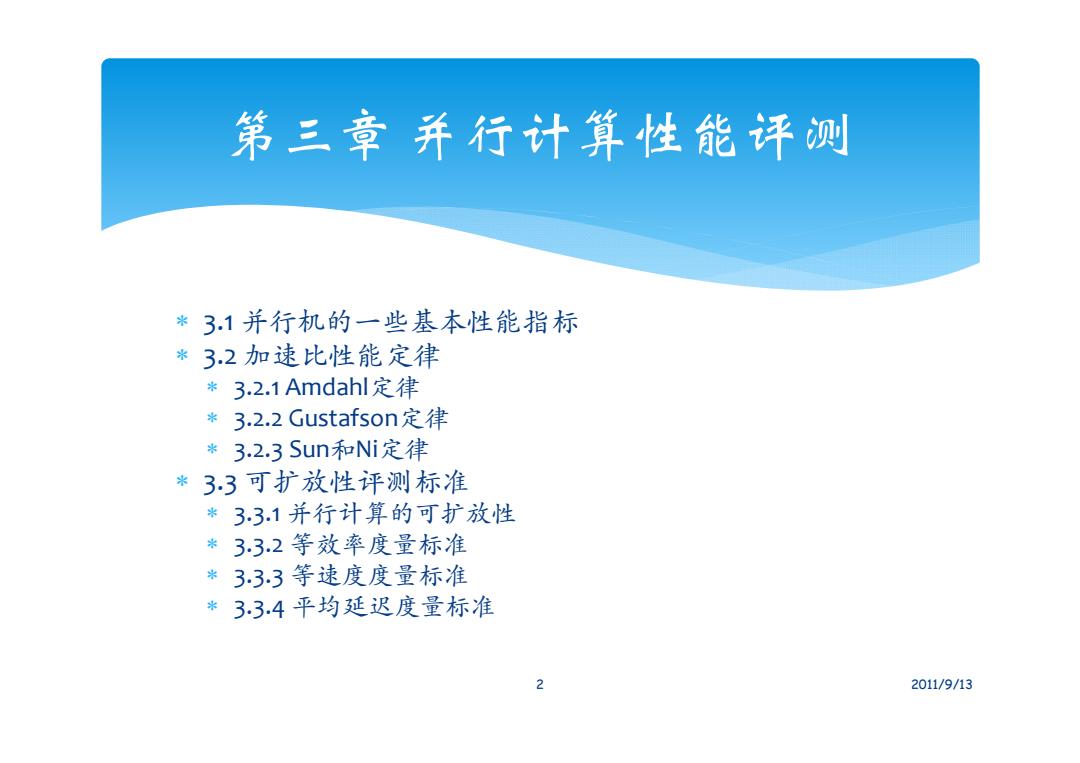

第三章并行计算性能评测 *31并行机的一些基本性能指标 米 32加速比性能定律 *3.2.1 Amdahl定律 *3.2.2 Gustafson定律 *3.2.3Sun和Ni定律 *33可扩放性评测标准 *331并行计算的可扩放性 *332等效率度量标准 333等速度度量标准 *33.4平均延迟度量标准 2 2011/9/13

 3.1 并行机的一些基本性能指标  3.2 加速比性能定律  3.2.1 Amdahl定律  3.2.2 Gustafson定律  3.2.3 Sun和Ni定律  3.3 可扩放性评测标准  3.3.1 并行计算的可扩放性  3.3.2 等效率度量标准  3.3.3 等速度度量标准  3.3.4 平均延迟度量标准 2 2011/9/13 第三章 并行计算性能评测

CPU的某些基本性能指标 *工作负载 *执行时间 *浮点运算数 *指令数目 *并行执行时间comput为计算时间，Tpao为并行开销时 间，T comm为相互通信时间 Tn=T comput+Tparo+Tcomm 3 2011/9/13

 工作负载  执行时间  浮点运算数  指令数目  并行执行时间 T comput 为计算时间，T paro为并行开销时 间，T comm为相互通信时间 T n = T comput + T paro+ T comm 3 2011/9/13 CPU的某些基本性能指标

存储器性能 1-100GB 远程 100-100K周期 存储器 1-300MB/S *存储器的层次结构(C,L,B) 1级 2级 寄存器 高速缓存 高速缓存 主存 磁盘 C<2KB 4-256KB 64KB-4MB 16MB-16GB 1-100GB L=0周期 0-2周期 2-10周期 10-100周期 100K-1M周期 B=1-32GB/S 1-16GB/S 1-4GB/S 0.4-2GB/S 1-16MB/S *估计存储器的带宽 米 RISC add r1,r2,r3 *字长8 bytes1 ooMHz *B=3*8*100*106B/S=2.4GB/s 4 2011/9/13

 存储器的层次结构(C,L,B)  估计存储器的带宽  RISC add r1,r2,r3  字长 8bytes 100MHz  B = 3*8*100*106 B/s= 2.4GB/s 4 2011/9/13 存储器性能 寄存器 1级 高速缓存 2级 高速缓存 主 存 磁 盘 远 程 存储器 C<2KB L=0周期 B=1-32GB/S 4-256KB 0-2周期 1-16GB/S 64KB-4MB 2-10周期 1-4GB/S 16MB-16GB 10-100周期 0.4-2GB/S 1-100GB 100K-1M周期 1-16MB/S 1-100GB 100-100K周期 1-300MB/S

并行与通信开销 *并行和通信开销：相对于计算很大。 *开销的测量： *乒-乓方法(Ping-Pong Scheme)：节，点o发送m个字节 给节，点1；节点1从节点0接收个字节后，立即将消息发 回节点0。总的时间除以2，即可得到，点到点通信时间， 也就是执行单一发送或接收操作的时间。 *可一般化为热土豆法(Hot-Potato),也称为救火队法 (Fire-Brigade):0-1-2-... —-n-1—0 2011/9/13

 并行和通信开销：相对于计算很大。  开销的测量：  乒‐‐乓方法（Ping‐Pong Scheme）：节点0发送m个字节 给节点1；节点1从节点0接收m个字节后，立即将消息发 回节点0。总的时间除以2，即可得到点到点通信时间， 也就是执行单一发送或接收操作的时间。  可一般化为热土豆法（Hot‐Potato），也称为救火队法 （Fire‐Brigade)： 0——1 —— 2 —— … —— ‐n‐1 —— 0 5 2011/9/13 并行与通信开销

Ping-Pong Scheme For i=o To Runs-1 do if(my node id=o)then*发送者* start time =second ( 米 send an m-byte message to node 1 米 receive an m-byte message from node 1 * end time=second ( 米 total time =end time-start time * communication time[i]=total time/2 米 else if(my_node id=1)then/*接收者*/ 米 receive an m-byte message from node o send an m-byte message to node o 米 endif endif 米 endfor 6 2011/9/13

 For i=o To Runs‐1 do  if （my _node _id =0） then /*发送者*/  start _time =second（ ）  send an m‐byte message to node 1  receive an m‐byte message from node 1  end_time = second（ ）  total_time = end_time – start_time  communication_time[i] = total_time/2  else if （my_node_id = 1） then /*接收者*/  receive an m‐byte message from node 0  send an m‐byte message to node 0  endif  endif  endfor 6 2011/9/13 Ping‐Pong Scheme
