(三)生产系统 1、运煤：34一6一1 2、通风：1一7一4一3 3-5—2 3、运料：1一5一3 带区巷道布置简单，各生产系 统也简单。运输斜巷多用胶带输送 机，回风运料斜巷辅助运输可用小 绞车（置巷道一侧）多级上运；无 级绳上运。机械化水平高的用无轨 胶轮车、单轨吊、卡轨车和齿轮车 辅助运输

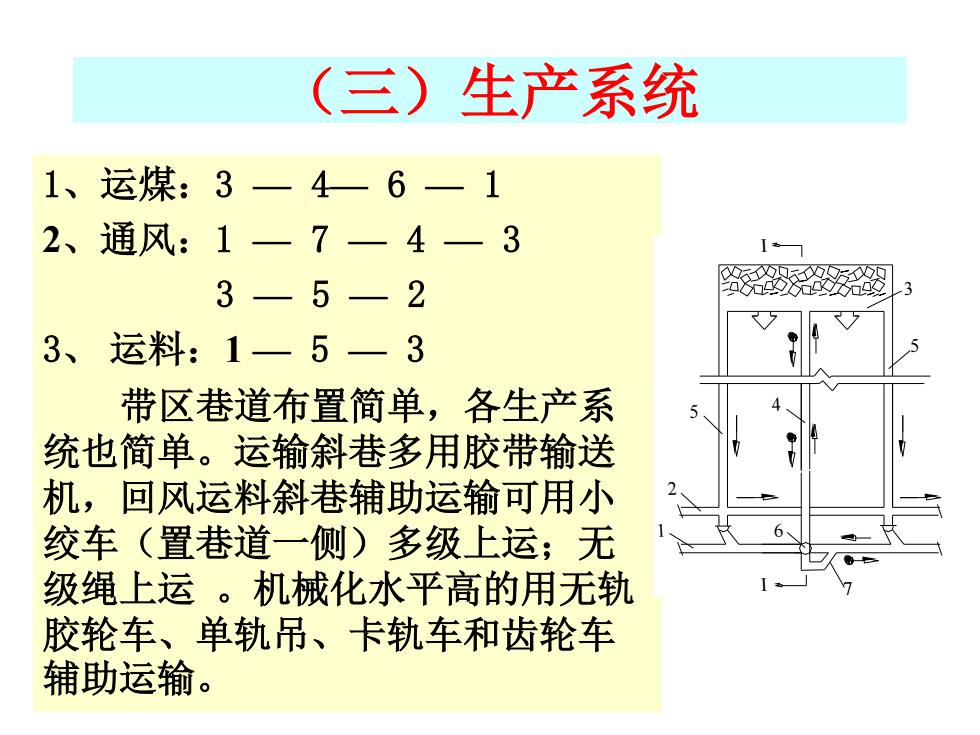

（三）生产系统 1、运煤：3 — 4— 6 — 1 2、通风：1 — 7 — 4 — 3 3 — 5 — 2 3、 运料：1 — 5 — 3 带区巷道布置简单，各生产系 统也简单。运输斜巷多用胶带输送 机，回风运料斜巷辅助运输可用小 绞车（置巷道一侧）多级上运；无 级绳上运 。机械化水平高的用无轨 胶轮车、单轨吊、卡轨车和齿轮车 辅助运输。 5 1 2 5 6 7 4 3 I I
二、倾斜长壁采煤系统分析 (一)仰斜开采与俯 斜开采 1、仰斜开采一 采 面沿倾斜从下向上推 进采煤。 适用：顶板稳定， 煤质较硬；顶板淋水 大；煤易自燃需注浆； 3

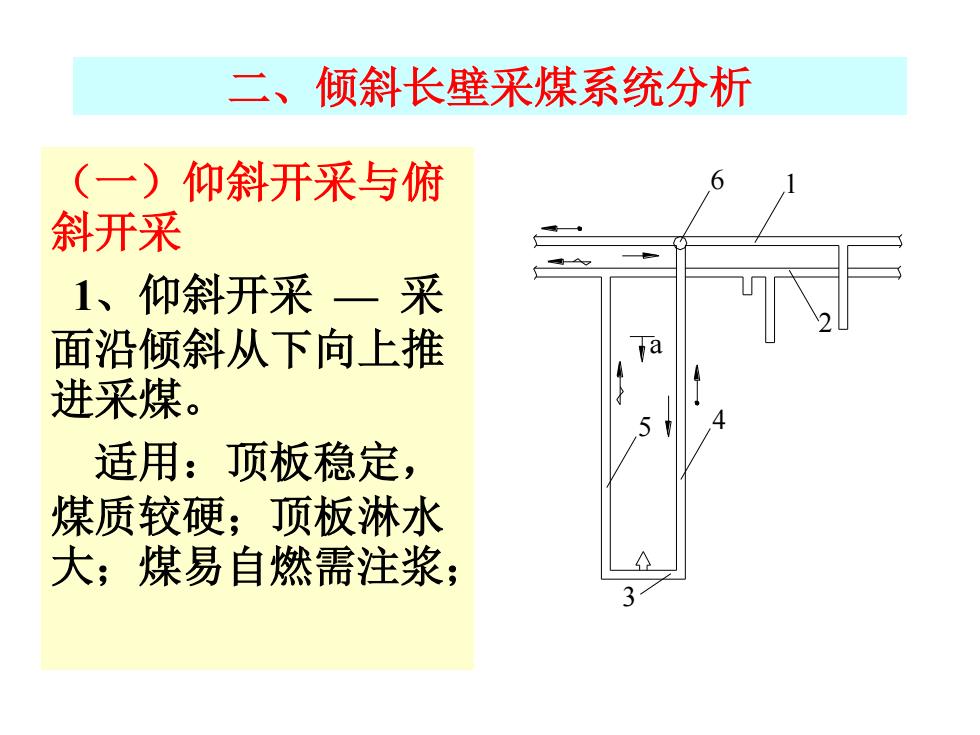

二、倾斜长壁采煤系统分析 （一）仰斜开采与俯 斜开采 1、仰斜开采 — 采 面沿倾斜从下向上推 进采煤。 适用：顶板稳定， 煤质较硬；顶板淋水 大；煤易自燃需注浆； 5 a 4 2 6 1 3

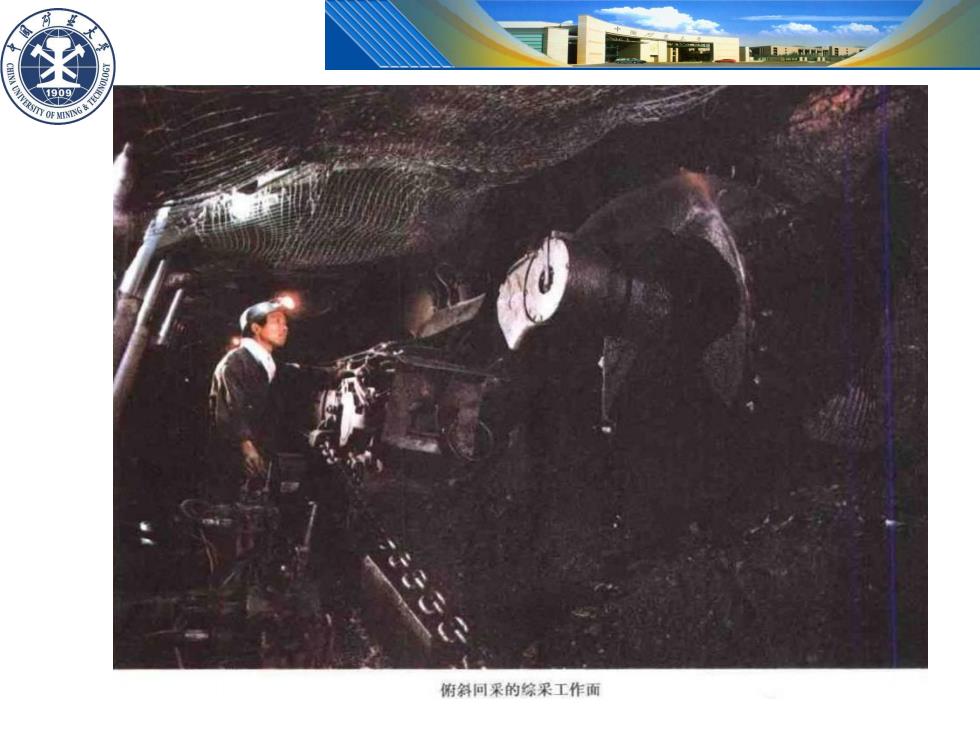

90g T OF 俯斜阿采的综采工作面

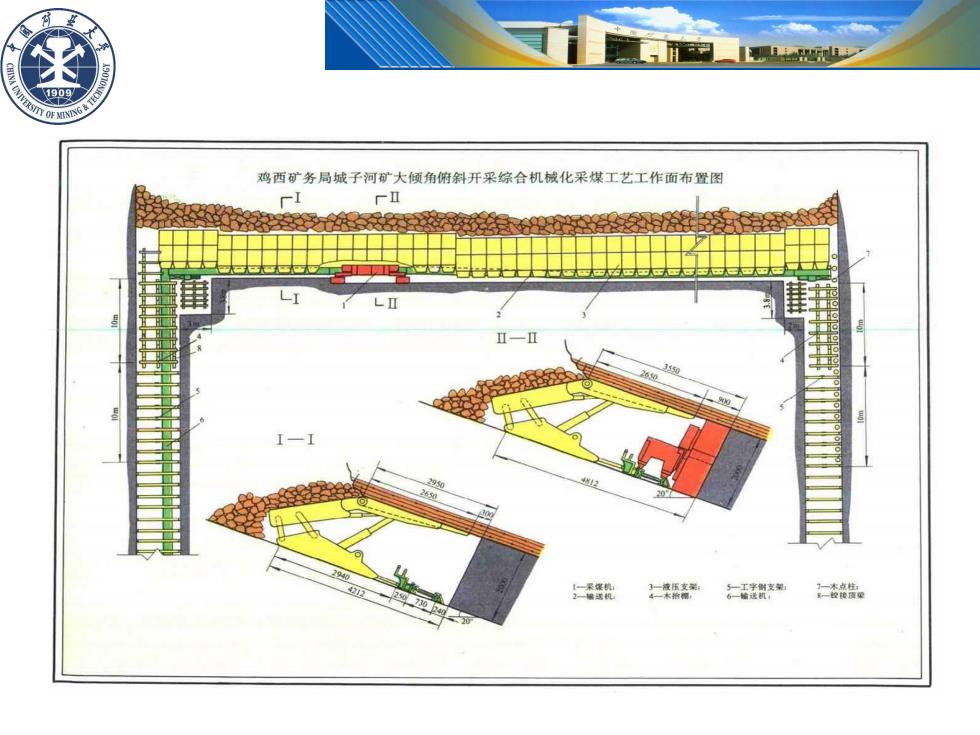

厚月 190g 鸡西矿务局城子河矿大倾角俯斜开采综合机械化采煤工艺工作面布置图 Ⅱ L可 压离美 者支 曲
仰斜工作面采空区顶板冒落矸石基本上 涌向采空区，这时支架的主要作用是支撑 顶板。因此，可选用支撑式或支撑掩护式 支架。当倾角大于12°左右时，为防止支 架向采空区侧倾斜，普采和炮采工作面的 支柱应斜向煤壁6°左右，并加复位装置或 设置复位千斤顶，以确保支柱与煤壁的正 确位置关系
仰斜工作面采空区顶板冒落矸石基本上 涌向采空区，这时支架的主要作用是支撑 顶板。因此，可选用支撑式或支撑掩护式 支架。当倾角大于12°左右时，为防止支 架向采空区侧倾斜，普采和炮采工作面的 支柱应斜向煤壁6°左右，并加复位装置或 设置复位千斤顶，以确保支柱与煤壁的正 确位置关系
