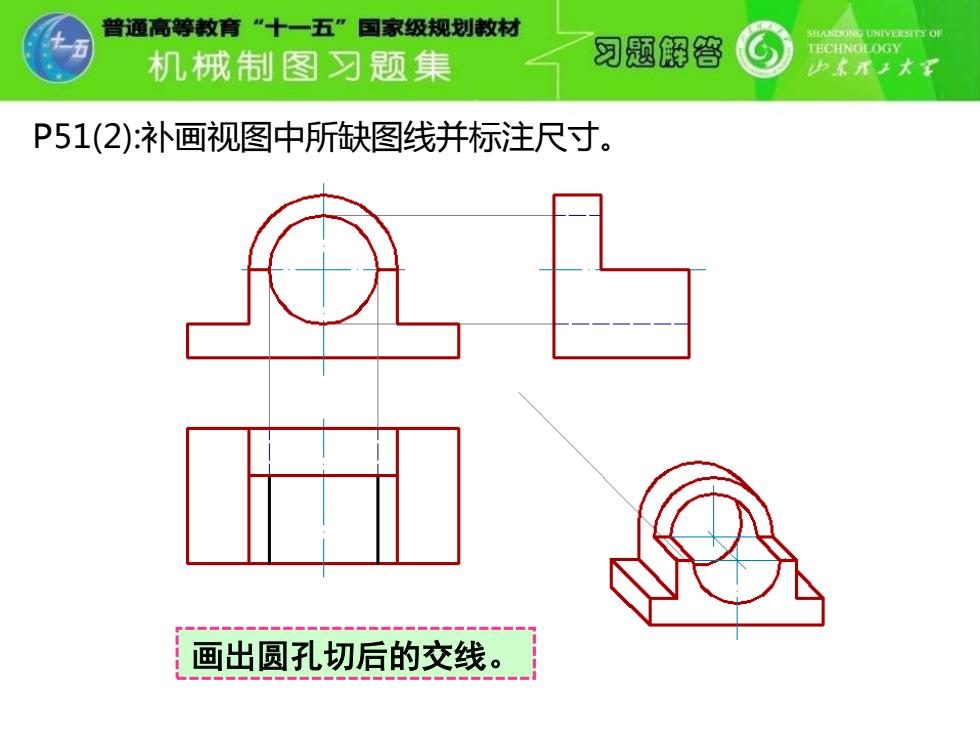

普通高等教育“十一五”国家级规划敦材 SHANDONG UNIVERSTTY OF 习题解答 TECHNOLOGY 机俄制图习题集 P51(2):补画视图中所缺图线并标注尺寸。 画出圆孔切后的交线
P51(2):补画视图中所缺图线并标注尺寸。 画出圆孔切后的交线

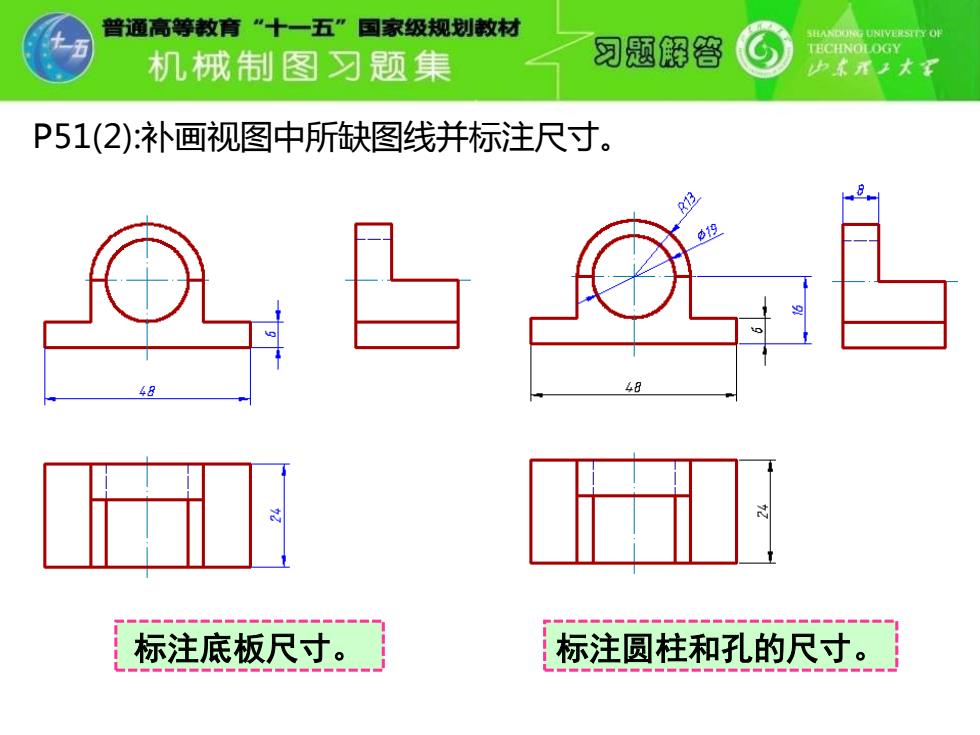

普通高等教育“十一五”国家级规划教材 TECHNOLOGY 机械制图习题集 习题解答 力《开3大司 P51(2):补画视图中所缺图线并标注尺寸。 标注底板尺寸。 标注圆柱和孔的尺寸
P51(2):补画视图中所缺图线并标注尺寸。 标注底板尺寸。 标注圆柱和孔的尺寸
普通高等教育“十一五”国家级规划敦材 SHANDONG UNIVERSTTY OF 习题解答 TECHNOLOGY 机械制图习题集 P53:看懂两视图补画第三视图。 注意宽相等
P53: 看懂两视图补画第三视图。 注意宽相等

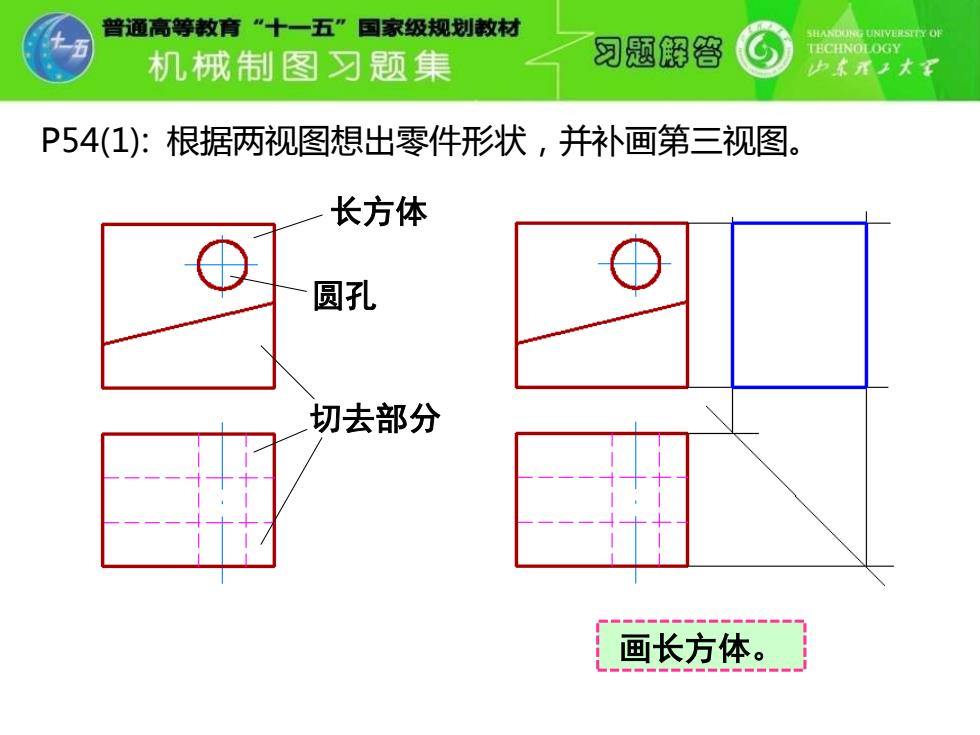

普通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSTTY OF 机械制图习题集 习题解答 P54(1):根据两视图想出零件形状，并补画第三视图。 长方体 圆孔 切去部分 9。 画长方体
P54(1): 根据两视图想出零件形状，并补画第三视图。 画长方体。 长方体 圆孔 切去部分

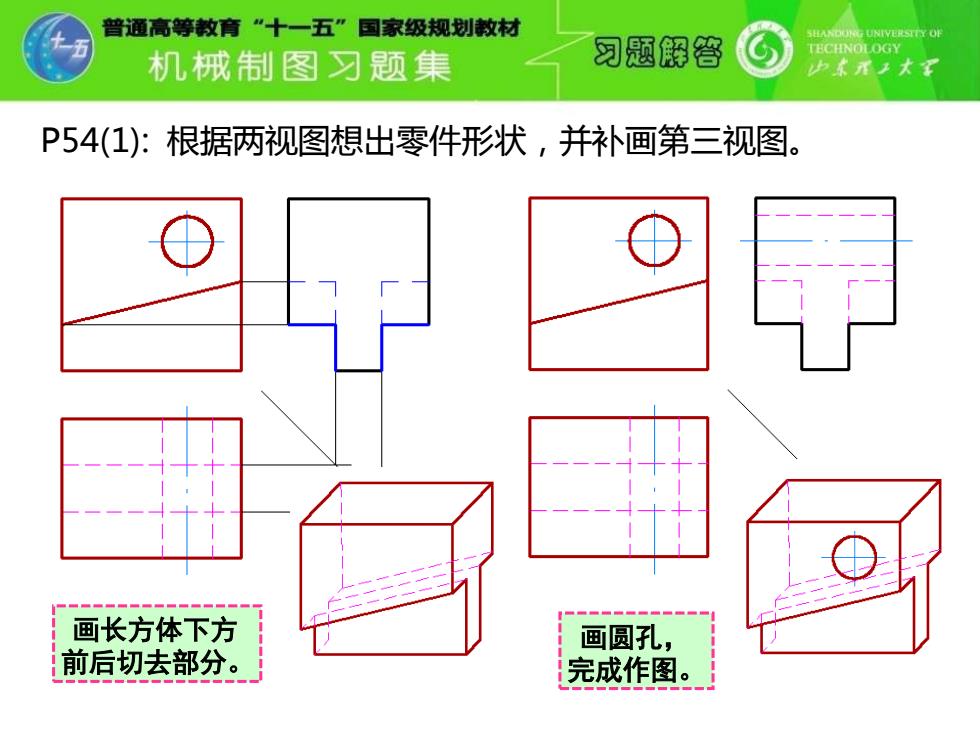

普通高等教育“十一五”国家级规划敦材 SHANDONG UNIVERSTTY OF TECHNOLOGY 机俄制图习题集 习题解答 P54(1):根据两视图想出零件形状，并补画第三视图。 画长方体下方 画圆孔， 前后切去部分。 完成作图
P54(1): 根据两视图想出零件形状，并补画第三视图。 画长方体下方 前后切去部分。 画圆孔， 完成作图
