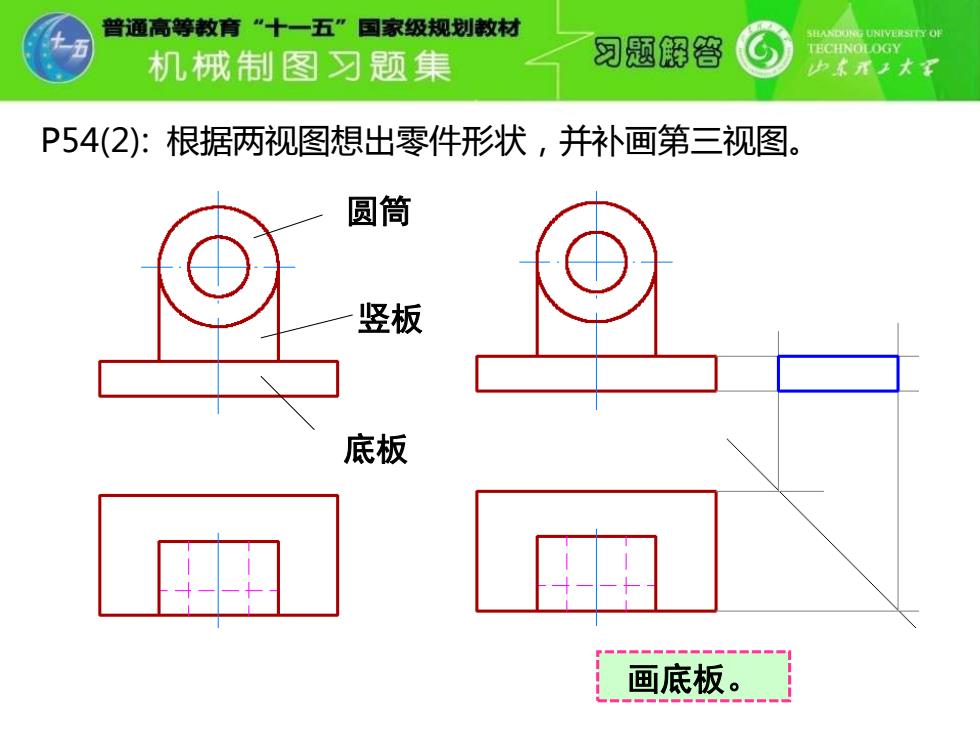

普通高等教育“十一五”国家级规划教材 机械制图习题集 习题解答 P54(2):根据两视图想出零件形状，并补画第三视图。 圆筒 竖板 底板 画底板
P54(2): 根据两视图想出零件形状，并补画第三视图。 圆筒 竖板 底板 画底板
普通高等教育“十一五”国家级规划敦材 SHANDONG UNIVERSTTY OF TECHNOLOGY 机械制图习题集 习题解答 P54(2):根据两视图想出零件形状，并补画第三视图。 画圆筒。 画竖板
P54(2): 根据两视图想出零件形状，并补画第三视图。 画圆筒。 画竖板

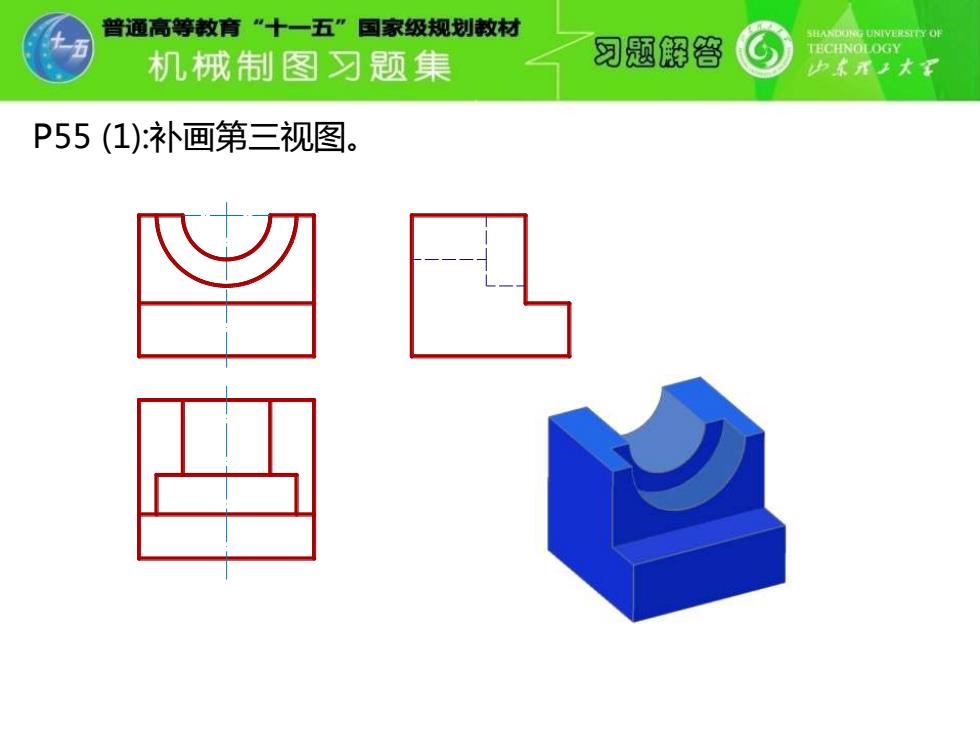

普通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSTTY OF 机械制图习题集 习题解答 TECHNOLOGY 少本开工大军 P55(1):补画第三视图。 小半圆槽 大半圆槽 切割长方体 画切割长方体
P55(1):补画第三视图。 小半圆槽 大半圆槽 切割长方体 画切割长方体
普通高等教育“十一五”国家级规划敦材 SHANDONG UNIVERSTTY OF 机俄制图习题集 习烟解答 P55(1):补画第三视图。 画大半圆槽。 画小半圆槽
P55 (1):补画第三视图。 画大半圆槽。 画小半圆槽
普通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSTTY OF 机械制图习题集 习题解答 TECHNOLOGY 少本开工大 P55(1):补画第三视图
P55 (1):补画第三视图
