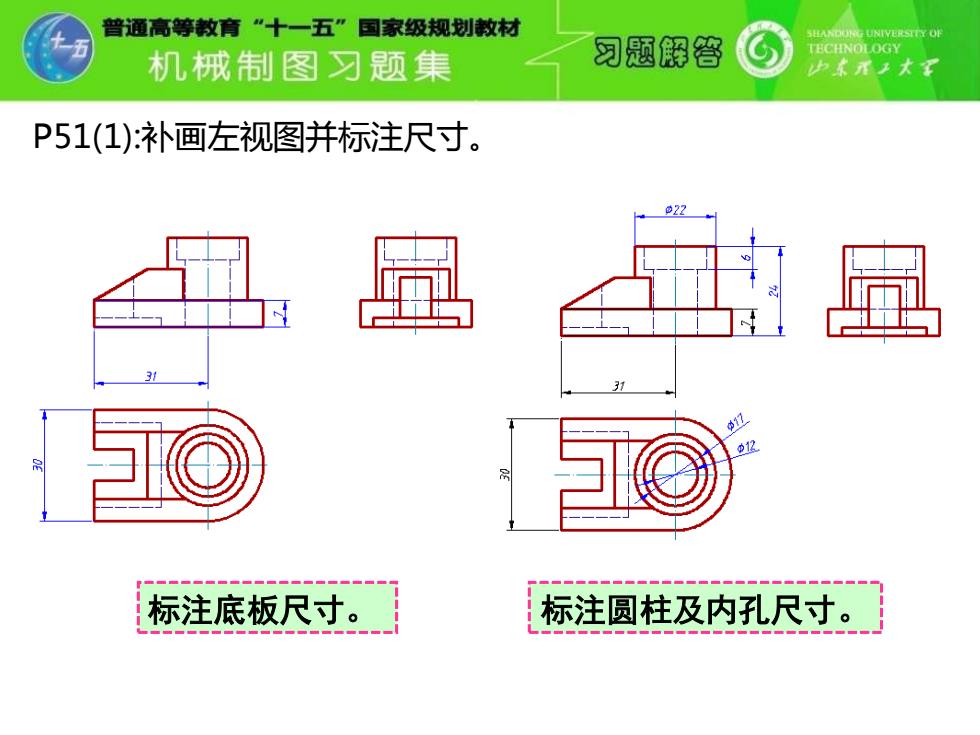

普通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSTTY OF 习题解答 TECHNOLOGY 机械制图习题集 少本开工大军 P51(1):补画左视图并标注尺寸。 3 Φ1日 标注底板尺寸。 标注圆柱及内孔尺寸
P51(1):补画左视图并标注尺寸。 标注底板尺寸。 标注圆柱及内孔尺寸

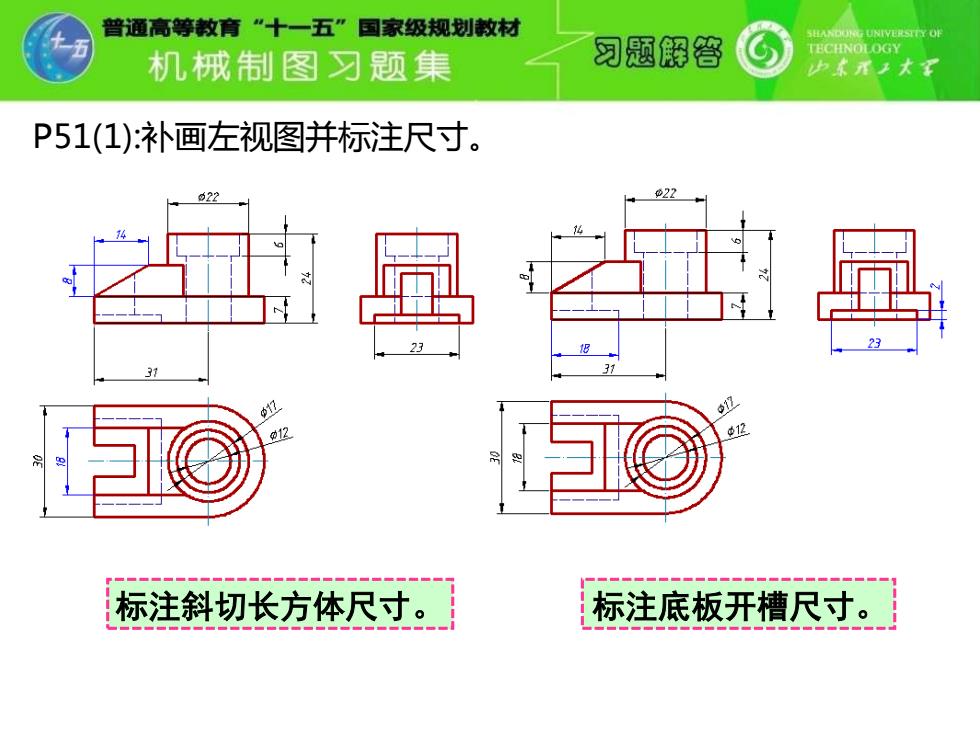

普通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSTTY OF 习烟解答 TECHNOLOGY 机械制图习题集 P51(1):补画左视图并标注尺寸。 22 022 © 61 标注斜切长方体尺寸。 标注底板开槽尺寸
P51(1):补画左视图并标注尺寸。 标注斜切长方体尺寸。 标注底板开槽尺寸
普通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSTTY OF 习题解答 TECHNOLOGY 机械制图习题集 少本开工大 P51(1):补画左视图并标注尺寸。 022 14 012 标注左侧开槽尺寸， 完成标注
P51(1):补画左视图并标注尺寸。 标注左侧开槽尺寸， 完成标注

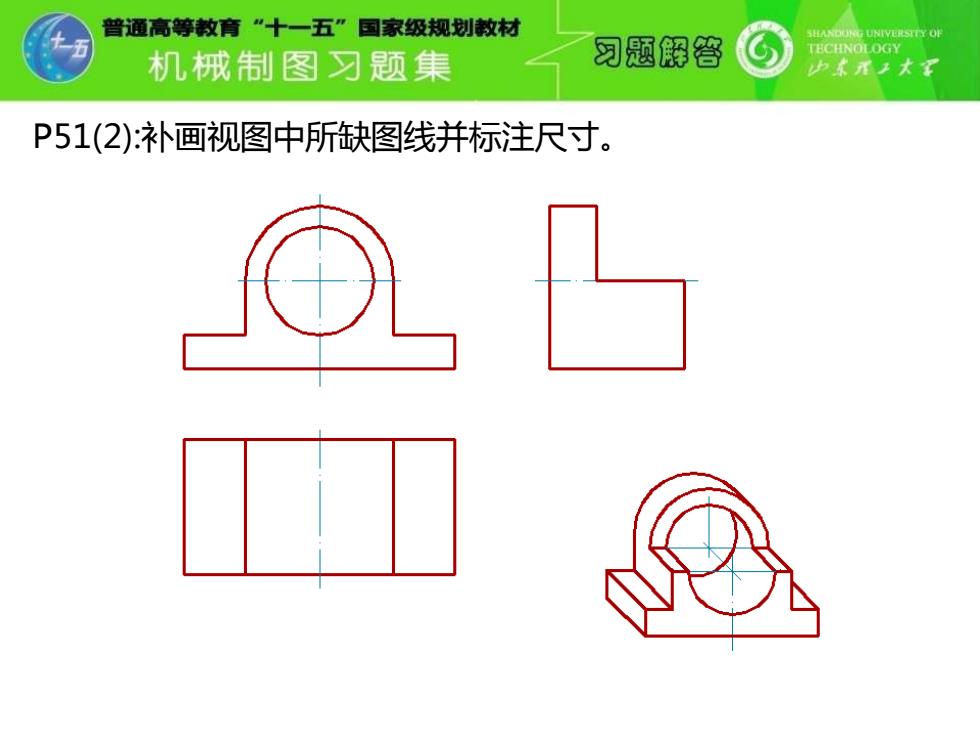

普通高等教育“十一五”国家级规划救材 SHANDONG UNIVERSTTY OF 机俄制图习题集 习题解答 TECHNOLOGY P51(2):补画视图中所缺图线并标注尺寸
P51(2):补画视图中所缺图线并标注尺寸

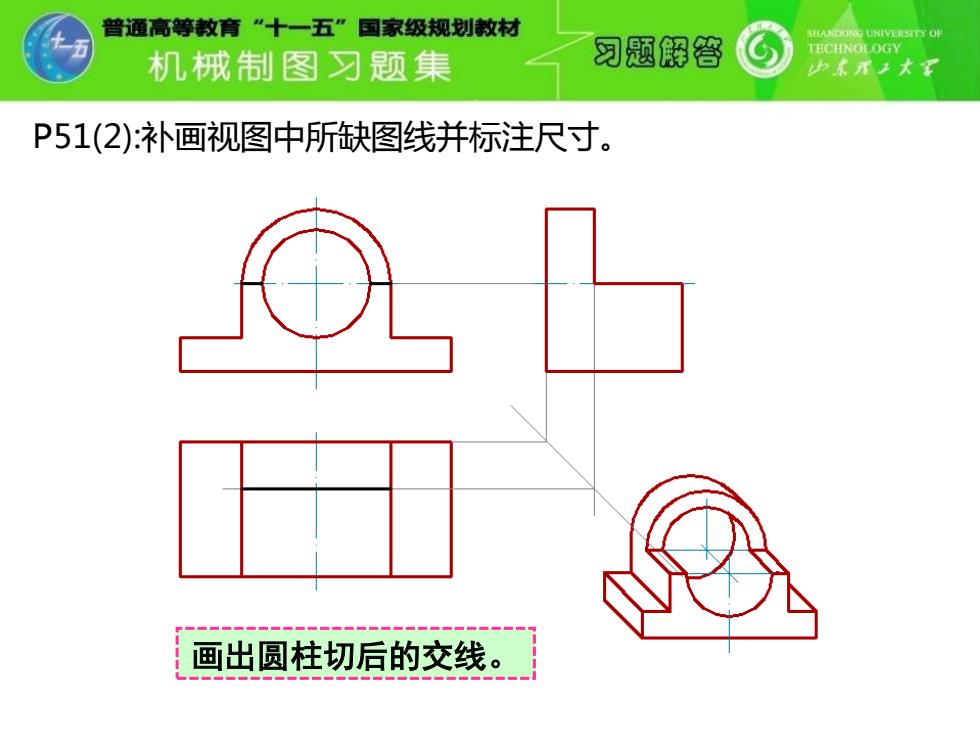

普通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSTTY OF 机械制图习题集 习题解答 少本开工大 P51(2):补画视图中所缺图线并标注尺寸。 画出圆柱切后的交线
P51(2):补画视图中所缺图线并标注尺寸。 画出圆柱切后的交线
