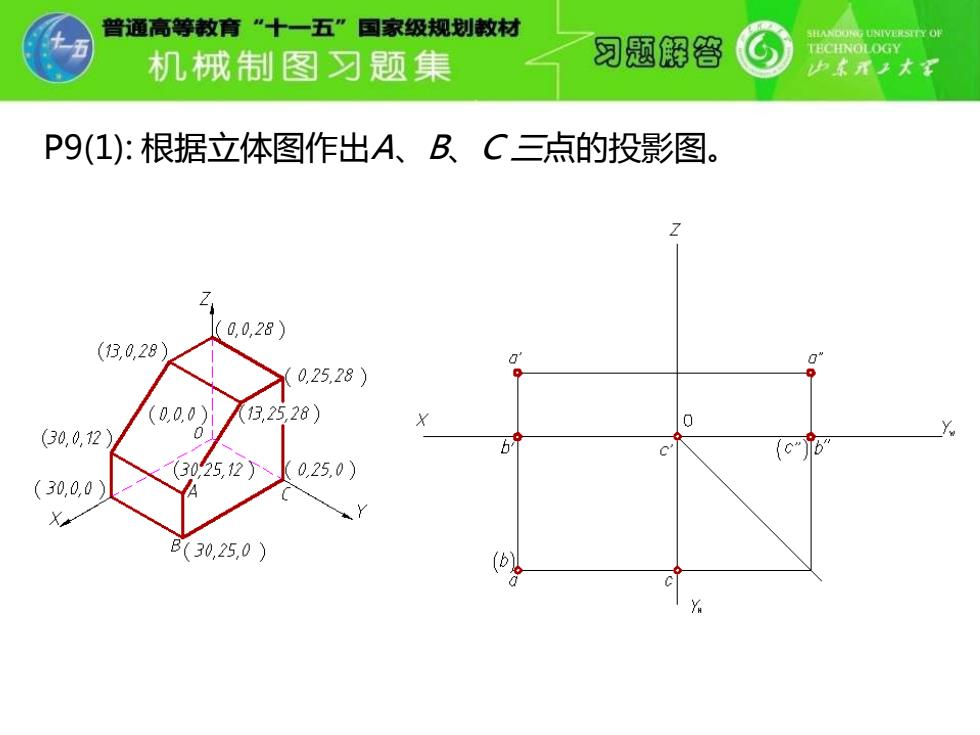

普通高等教育“十一五”国家级规划敕材 SHANDONG UNIVERSTTY OF 机械制图习题集 习题解管 P9(1):根据立体图作出A、B、C三点的投影图。 0,0,28) (13,0,28 0,25.28） (0,00) 13,2528) 0 (30,0,2 69 (c“b1 25,2) 0,25.0) (30,0,0 (30,25,0） (b1
P9(1): 根据立体图作出A、B、C 三点的投影图

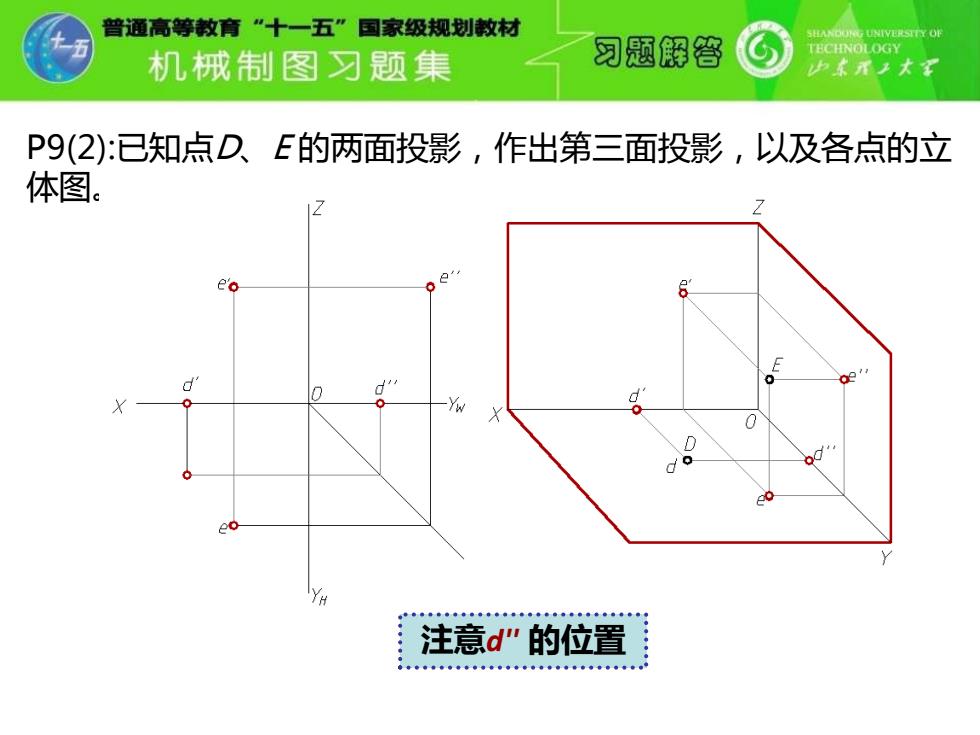

曾通高等教育“十一五”国家级规划教材 机械制图习题集 习题解答 P9(2):已知点DE的两面投影，作出第三面投影，以及各点的立 体图。 eo 0 d 0 注意d"的位置
P9(2):已知点D、E 的两面投影，作出第三面投影，以及各点的立 体图。 注意d'' 的位置

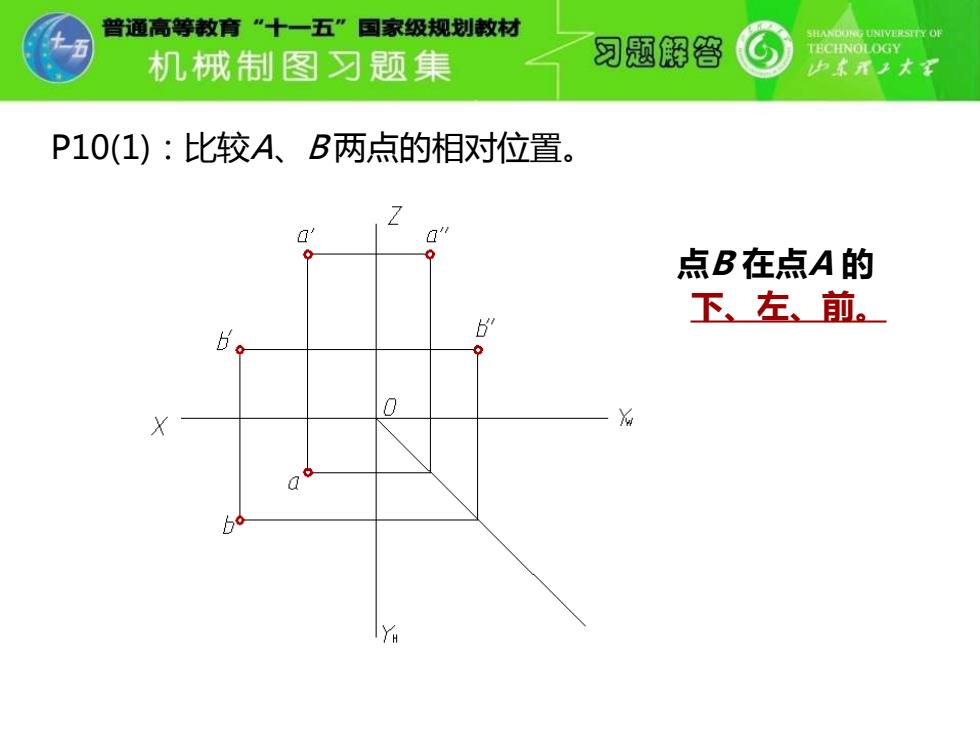

普通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSTTY OF 习烟解管 TECHNOLOGY 机械制图习题集 P10(1):比较A、B两点的相对位置。 点B在点A的 6 下、左、前。 0
P10(1)：比较A、B 两点的相对位置。 点B 在点A 的 下、左、前

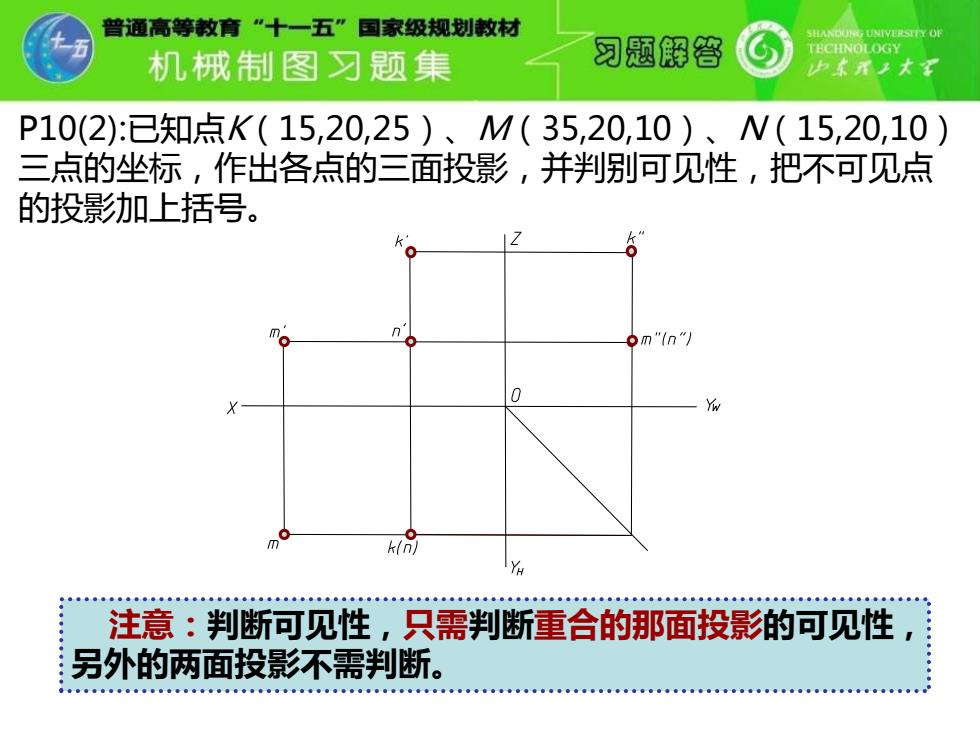

普通高等教育“十一五”国家级规划教材 习题解答 ECHNOLOGY 机械制图习题集 P10(2):已知点K(15,20,25)、M(35,20,10)、W(15,20,10) 三点的坐标，作出各点的三面投影，并判别可见性，把不可见点 的投影加上括号。 m"(n“) 0 X 注意：判断可见性，只需判断重合的那面投影的可见性 另外的两面投影不需判断
P10(2):已知点K（15,20,25）、M（35,20,10）、N（15,20,10） 三点的坐标，作出各点的三面投影，并判别可见性，把不可见点 的投影加上括号。 注意：判断可见性，只需判断重合的那面投影的可见性， 另外的两面投影不需判断
普通高等教育“十一五”国家级规划教材 SHANDONG UNIVERSTTY OF 机械制图习题集 习题假答 P10(3):作出下面立体的轴测投影和三面投影。 0,4,20) e） e以 g (0,15,20) (20,4,20 20,1520 10 b' (h (0,4,0) X(20,4,0 (0,15,0) B(2015,0) (创
P10(3)：作出下面立体的轴测投影和三面投影
